公開番号2025134914
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025105708,2023000582
出願日2025-06-23,2023-01-05
発明の名称電力増幅回路
出願人株式会社村田製作所
代理人個人,個人,個人,個人,個人
主分類H03F 1/02 20060101AFI20250909BHJP(基本電子回路)
要約【課題】広帯域化が可能な電力増幅回路を提供する。
【解決手段】電力増幅回路100において、第1インダクタ114と、第2インダクタ115と、で形成される第1トランスと、第1インダクタと並列に接続される第1キャパシタ116と、第2インダクタと並列に接続される第2キャパシタ117とを含む第1分配器110aは、第1インダクタの一端に入力される入力信号RFinを、第1入力信号RF11と、第1入力信号より位相が90度遅れる第2入力信号RF12と、に分配し、第1キャリアアンプ120は、第1入力信号を増幅して第1出力信号を出力し、第1ピークアンプ130は、第2入力信号を増幅して第2出力信号を出力し、合成器160は、第1出力信号と第2出力信号とを合成する。
【選択図】図4
特許請求の範囲【請求項１】

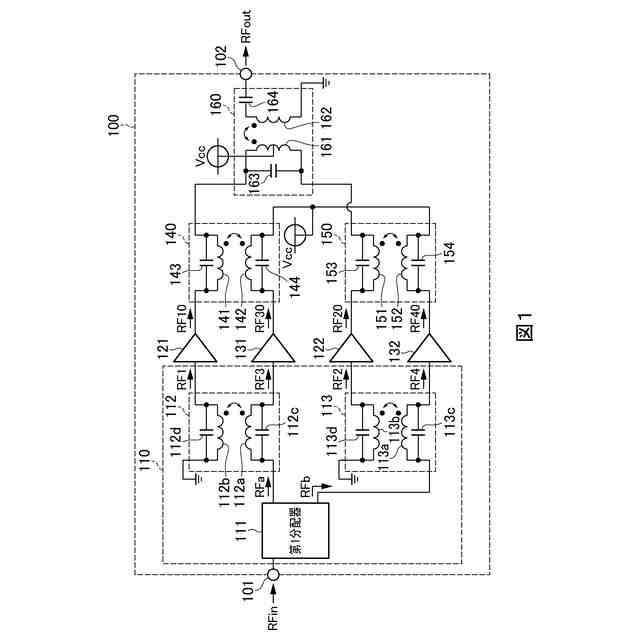

第１インダクタと、第２インダクタと、で形成される第１トランスと、前記第１インダクタと並列に接続される第１キャパシタと、前記第２インダクタと並列に接続される第２キャパシタと、を含む第１分配器であって、前記第１インダクタの一端に入力される第１信号を、第１入力信号と、前記第１入力信号より位相が９０度遅れる第２入力信号と、に分配する第１分配器と、
前記第１入力信号を増幅して第１出力信号を出力する第１キャリアアンプと、
前記第２入力信号を増幅して第２出力信号を出力する第１ピークアンプと、
前記第１出力信号と、前記第２出力信号と、を合成する合成回路と、
を備える電力増幅回路。
続きを表示（約 1,100 文字）【請求項２】
入力信号を、前記第１信号と、前記第１信号よ
り１
８０度位相が遅れる第２信号と、
に分配する第２分配器と、
第３インダクタと、第４インダクタと、で形成される第２トランスと、前記第３インダクタと並列に接続されるキャパシタと、前記第４インダクタと並列に接続されるキャパシタと、を含む第３分配器であって、前記第３インダクタの一端に入力される前記第２信号を、第３入力信号と、前記第３入力信号より位相が９０度遅れる第４入力信号と、に分配する第３分配器と、
前記第１キャリアアンプと差動対を構成し、前記第３入力信号を増幅して第３出力信号を出力する第２キャリアアンプと、
前記第１ピークアンプと差動対を構成し、前記第４入力信号を増幅して第４出力信号を出力する第２ピークアンプと、
をさらに備え、
前記合成回路は、前記第１出力信号と、前記第２出力信号と、前記第３出力信号と、前記第４出力信号と、を合成する、
請求項
１
に記載の電力増幅回路。
【請求項３】

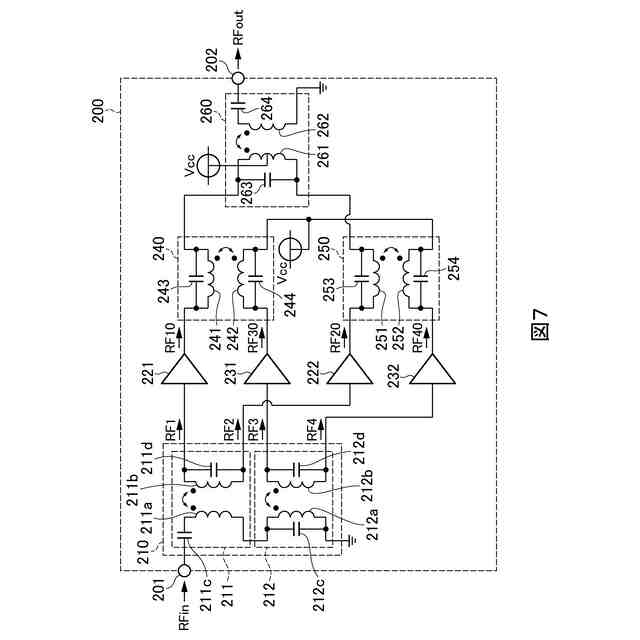

第１インダクタと、第２インダクタと、で形成される第１トランスと、前記第２インダクタと並列に接続されるキャパシタと、を含む第１分配器であって、前記第１インダクタの一端にはキャパシタを通じて入力信号が入力されて、前記入力信号を、前記第２インダクタの一端から第１入力信号として分配し、前記第２インダクタの他端から第２入力信号として分配する第１分配器と、
一端が前記第１インダクタの他端と電気的に接続される第３インダクタと、第４インダクタと、で形成される第２トランスと、前記第３インダクタと並列に接続されるキャパシタと、前記第４インダクタと並列に接続されるキャパシタと、を含む第２分配器であって、前記第４インダクタの一端から第３入力信号が分配され、前記第４インダクタの他端から第４入力信号が分配される第２分配器と、
前記第１入力信号を増幅して第１出力信号を出力する第１キャリアアンプと、
前記第１キャリアアンプと差動対を構成し、前記第２入力信号を増幅して第２出力信号を出力する第２キャリアアンプと、
前記第３入力信号を増幅して第３出力信号を出力する第１ピークアンプと、
前記第１ピークアンプと差動対を構成し、前記第４入力信号を増幅して第４出力信号を出力する第２ピークアンプと、
前記第１出力信号と、前記第２出力信号と、前記第３出力信号と、前記第４出力信号と、を合成する合成回路と、
を備える電力増幅回路。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電力増幅回路に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
ドハティ増幅器は、一般的に、入力信号の電力レベルにかかわらず動作するキャリアアンプと、入力信号の電力レベルが小さい場合はオフとなり、大きい場合にオンとなるピークアンプとが並列に接続される。キャリアアンプの出力とピークアンプの出力とを合成器により合成することにより、高効率な電力増幅器（パワーアンプ）として動作する。
【０００３】

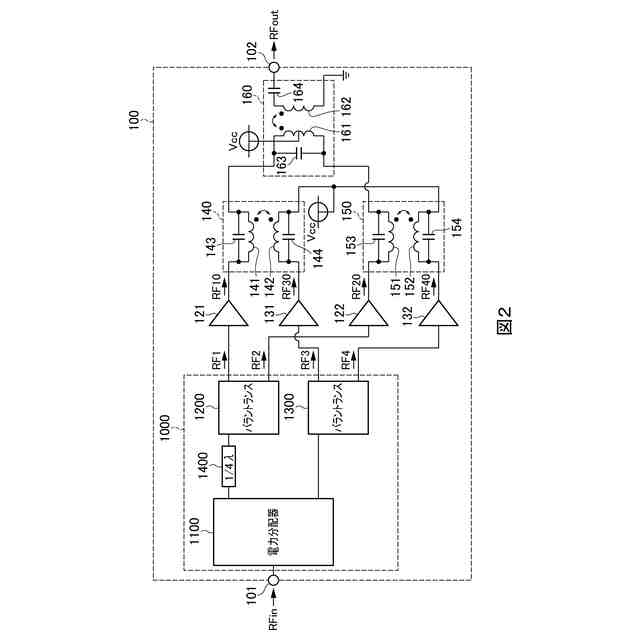

当該合成器には、１／４波長線路が用いられるところ、１／４波長線路は小型化や広帯域化に不向きである。これに対して、１／４波長線路を用いないドハティ増幅器が開示されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１‐１９２４７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の電力増幅回路は、１／４波長線路を用いない構成により、小型化および広帯域化を実現している。しかし、電力増幅回路において、さらなる広帯域化が求められている。
【０００６】
そこで、本開示は、広帯域化が可能な電力増幅回路を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一側面に係る電力増幅回路は、入力信号を、第１入力信号と、前記第１入力信号よりも位相が略９０度遅れる第２入力信号と、前記第１入力信号より位相が略１８０度遅れる第３入力信号と、前記第２入力信号より位相が略１８０度遅れる第４入力信号と、に分配する分配回路と、前記第１入力信号を増幅して第１出力信号を出力する第１キャリアアンプと、前記第２入力信号を増幅して第２出力信号を出力する第１ピークアンプと、第１インダクタと、第２インダクタと、で形成される第１トランスと、前記第１インダクタと並列に接続されるキャパシタと、前記第２インダクタと並列に接続されるキャパシタと、を含む第１変換器であって、前記第１インダクタの一端には前記第１出力信号が入力され、前記第２インダクタの一端には前記第２出力信号が入力されるように構成される第１変換器と、前記第１キャリアアンプと差動対を構成し、前記第３入力信号を増幅して第３出力信号を出力する第２キャリアアンプと、前記第１ピークアンプと差動対を構成し、前記第４入力信号を増幅して第４出力信号を出力する第２ピークアンプと、第３インダクタと、第４インダクタと、で形成される第２トランスと、前記第３インダクタと並列に接続されるキャパシタと、前記第４インダクタと並列に接続されるキャパシタと、を含む第２変換器であって、前記第３インダクタの一端には前記第３出力信号が入力され、前記第４インダクタの一端には前記第４出力信号が入力され、前記第４インダクタの他端は前記第２インダクタの他端と電気的に接続されるように構成される第２変換器と、第５インダクタと、第６インダクタと、で形成される第３トランスと、前記第５インダクタと並列に接続される第５キャパシタと、一端が前記第６インダクタの一端と電気的に接続され、他端が出力端子或いは接地と電気的に接続される第６キャパシタと、を含む合成器であって、前記第５インダクタは、一端が前記第１インダクタの他端と電気的に接続され、他端が前記第３インダクタの他端と電気的に接続される合成器と、を備える。
【０００８】
本発明の一側面に係る電力増幅回路は、第１インダクタと、第２インダクタと、で形成される第１トランスと、前記第１インダクタと並列に接続される第１キャパシタと、前記第２インダクタと並列に接続される第２キャパシタと、を含む第１分配器であって、前記第１インダクタの一端に入力される第１信号を、第１入力信号と、前記第１入力信号より
位相が
９０
度遅
れる第２入力信号と、に分配する第１分配器と、前記第１入力信号を増幅して第１出力信号を出力する第１キャリアアンプと、前記第２入力信号を増幅して第２出力信号を出力する第１ピークアンプと、前記第１出力信号と、前記第２出力信号と、を合成する合成回路と、を備える。
【０００９】
本発明の一側面に係る電力増幅回路は、第１インダクタと、第２インダクタと、で形成される第１トランスと、前記第２インダクタと並列に接続されるキャパシタと、を含む第１分配器であって、前記第１インダクタの一端にはキャパシタを通じて入力信号が入力されて、前記入力信号を、前記第２インダクタの一端から第１入力信号として分配し、前記第２インダクタの他端から第２入力信号として分配する第１分配器と、
一端が前記第１インダクタの他端と電気的に接続される
第３インダクタと、第４インダクタと、で形成される第２トランスと
、前
記第３インダクタと並列に接続されるキャパシタと、前記第４インダクタと並列に接続されるキャパシタと、を含む第２分配器であって、前記第４インダクタの一端から第３入力信号が分配され、前記第４インダクタの他端から第４入力信号が分配される第２分配器と、前記第１入力信号を増幅して第１出力信号を出力する第１キャリアアンプと、前記第１キャリアアンプと差動対を構成し、前記第２入力信号を増幅して第２出力信号を出力する第２キャリアアンプと、前記第３入力信号を増幅して第３出力信号を出力する第１ピークアンプと、前記第１ピークアンプと差動対を構成し、前記第４入力信号を増幅して第４出力信号を出力する第２ピークアンプと、前記第１出力信号と、前記第２出力信号と、前記第３出力信号と、前記第４出力信号と、を合成する合成回路と、を備える。
【発明の効果】
【００１０】

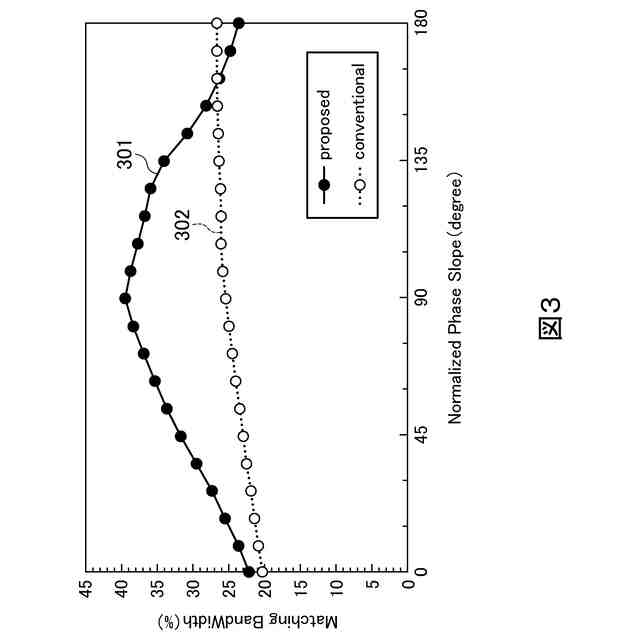

本開示によれば、広帯域化が可能な電力増幅回路を提供することができる。

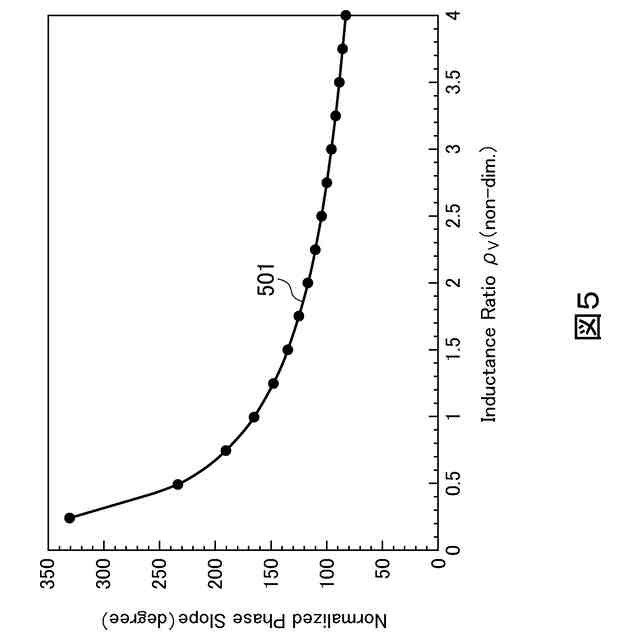

【図面の簡単な説明】
（【００１１】以降は省略されています）
