特許ウォッチ

公開番号2025135794
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033764
出願日2024-03-06
発明の名称コイル部品
出願人株式会社村田製作所
代理人個人,個人,個人
主分類H01F 17/04 20060101AFI20250911BHJP(基本的電気素子)
要約【課題】コアにおける実装基板側に向けられる実装面に導電性ペーストの焼結体からなる導体膜を備える端子電極が設けられた、コイル部品において、端子電極の固着強度を高める。
【解決手段】実装面9、10、13、14には、当該実装面の端縁より巻芯部の軸線方向に直交する幅方向での内側に頂部21～24を位置させる隆起部17～20が設けられ、隆起部は、頂部から上記端縁に向かってより低くなるように延びる傾斜面27～30を形成している。導体膜37～40となるべき導電性ペーストをたとえばディッピング法により実装面9、10、13、14に付与したとき、実装面に隆起部17～20が設けられているので、導電性ペーストの付与厚みを厚くすることができ、導電性ペーストの焼結体からなる導体膜37～40を厚く形成することができ、そのため、導体膜を備える端子電極33～36の実装面に対する固着強度を高めることができる。
【選択図】図2
特許請求の範囲【請求項１】
軸線方向に延びる巻芯部および前記巻芯部の前記軸線方向での各端部に設けられた鍔部を有する、コアと、
前記巻芯部に巻回されたワイヤと、
前記ワイヤが接続された端子電極と、
を備え、
前記鍔部は、実装時において実装基板側に向けられる実装面を有し、
前記端子電極は、前記実装面に設けられた導体膜を備え、
前記実装面には、当該実装面の端縁より前記軸線方向に直交する幅方向での内側に頂部を位置させる隆起部が設けられ、前記隆起部は、前記頂部から前記端縁に向かってより低くなるように延びる傾斜面を有している、
コイル部品。
続きを表示（約 710 文字）【請求項２】
前記実装面は、前記鍔部の、実装時において実装基板側に向けられる底面から段差をもって盛り上がった凸状部に位置する、請求項１に記載のコイル部品。
【請求項３】
前記導体膜は、前記隆起部の前記頂部上に位置する部分に比べて、前記隆起部の前記頂部のまわりに位置する部分の方がより厚い、請求項１に記載のコイル部品。
【請求項４】
前記隆起部の前記頂部は、直線状に延びる部分を有する、請求項１に記載のコイル部品。
【請求項５】
前記直線状に延びる部分は、前記巻芯部の前記軸線方向と平行に延びる、請求項４に記載のコイル部品。
【請求項６】
前記傾斜面は、前記頂部から少なくとも前記幅方向における互いに逆の２方向に延びている、請求項５に記載のコイル部品。
【請求項７】
前記直線状に延びる部分は、前記巻芯部の前記軸線方向と直交する方向に延びる、請求項４に記載のコイル部品。
【請求項８】
前記隆起部の前記傾斜面は、前記巻芯部の前記軸線方向に平行な断面で見た勾配の方が前記巻芯部の軸線方向に垂直な断面で見た勾配より大きい、請求項１に記載のコイル部品。
【請求項９】
前記ワイヤは、前記傾斜面における前記頂部以外の位置において、前記端子電極に接続される、請求項１に記載のコイル部品。
【請求項１０】
前記ワイヤは、前記傾斜面における、接続前の前記ワイヤの径以下の高低差を与える部分において、前記端子電極に接続される、請求項１に記載のコイル部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤを巻回した巻芯部および巻芯部の軸線方向での各端部に設けられた鍔部を有するコアと、鍔部に設けられ、ワイヤが接続される端子電極と、を備える、コイル部品に関するもので、特に、鍔部における端子電極を設ける部分の構造に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
たとえば特開２０１７－４１５８９号公報（特許文献１）には、ワイヤを巻回した巻芯部および巻芯部の各端部に設けられた鍔部を有するコアを備える、コイル部品が記載されている。鍔部の、実装時において実装基板側に向けられる実装面には、端子電極が設けられる。端子電極にはワイヤが熱圧着により接続される。端子電極は、実装面に付与された導電性ペーストの焼結体からなる導体膜を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－４１５８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
端子電極に備える導体膜となるべき導電性ペーストは、たとえばディッピング法により実装面に付与される。特許文献１に記載のコイル部品では、当該文献の図面に示されているように、端子電極が設けられる実装面は平坦である。このように実装面が平坦である場合、そこに付与される導電性ペーストは、その厚みを十分に確保できない場合がある。その場合には、実装面に対する端子電極の固着強度が低くなるという課題がある。
【０００５】
そこで、本開示の目的は、実装面に対する端子電極の固着強度を高めることができる、コイル部品を提供しようとすることである。
【課題を解決するための手段】
【０００６】
本開示は、軸線方向に延びる巻芯部および巻芯部の軸線方向での各端部に設けられた鍔部を有する、コアと、巻芯部に巻回されたワイヤと、ワイヤが接続される端子電極と、を備える、コイル部品に向けられる。
【０００７】
鍔部は、実装時において実装基板側に向けられる実装面を有する。端子電極は、実装面に付与された導電性ペーストの焼結体からなる導体膜を備える。
【０００８】
上述した技術的課題を解決するため、本開示では、実装面には、当該実装面の端縁より上記軸線方向に直交する幅方向での内側に頂部を位置させる隆起部が設けられ、隆起部は、上記頂部から端縁に向かってより低くなるように延びる傾斜面を形成していることを特徴としている。
【発明の効果】
【０００９】
本開示によれば、端子電極に備える導体膜となるべき導電性ペーストをたとえばディッピング法により実装面に付与したとき、実装面に隆起部が設けられているので、導電性ペーストの付与厚みを厚くすることができる。そのため、導電性ペーストの焼結体からなる導体膜を厚く形成することができ、導体膜を備える端子電極の実装面に対する固着強度を高めることができる。
【図面の簡単な説明】
【００１０】

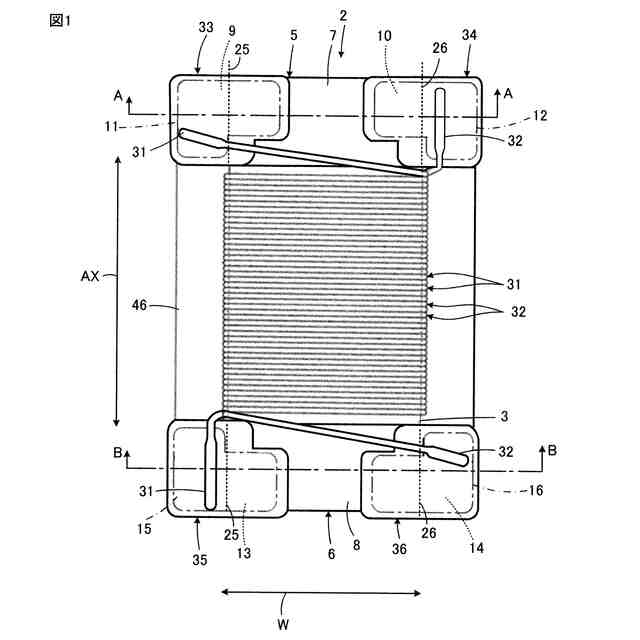

本開示の一実施形態によるコイル部品１の外観を実装面側から示す底面図である。

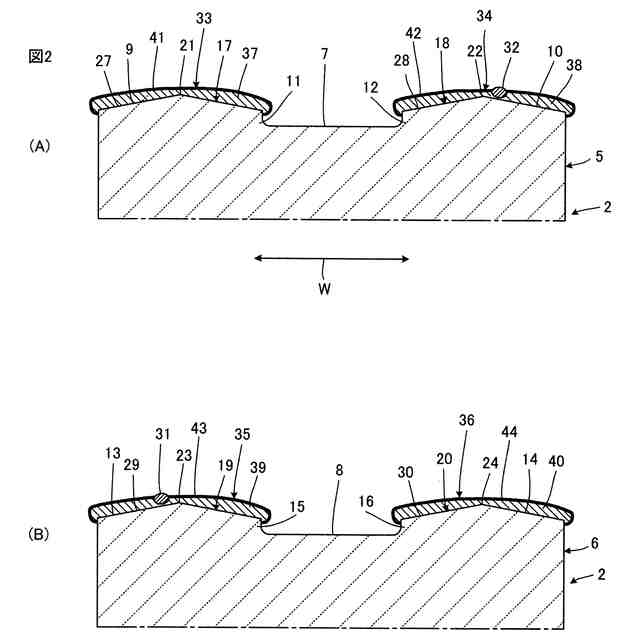

（Ａ）は図１の線Ａ－Ａに沿う断面図であり、（Ｂ）は図１の線Ｂ－Ｂに沿う断面図である。

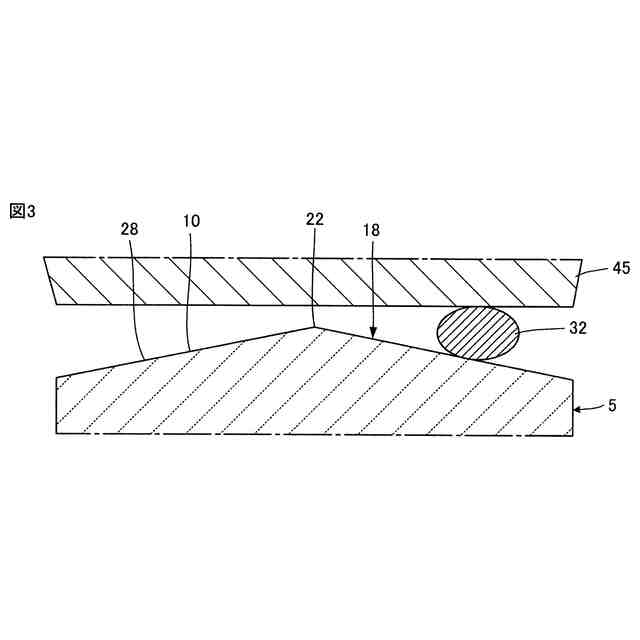

端子電極へのワイヤ３２の熱圧着工程を説明するための断面図である。
【発明を実施するための形態】
