公開番号2025139197
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038007
出願日2024-03-12
発明の名称弾性波フィルタ及び高周波モジュール
出願人株式会社村田製作所
代理人個人,個人
主分類H03H 9/64 20060101AFI20250918BHJP(基本電子回路)
要約【課題】通過特性及び減衰特性の劣化を抑制することができる弾性波フィルタを提供する。
【解決手段】弾性波フィルタ100は、互いに対向する主面11a及び11bを有し、主面11aに直列腕共振子101及び103が形成された圧電基板11と、圧電基板11の主面11aに対面する主面12aを有し、主面11aと主面12aとの間に空間を形成するよう配置されたキャップ基板12と、アンテナ接続端子201に接続される外部接続端子121と、増幅器に接続される外部接続端子122と、外部接続端子121を直列腕共振子101に電気的に接続する配線13と、外部接続端子122を直列腕共振子103に電気的に接続する配線14と、主面12aに配置されたシールド21と、を備え、シールド21は、平面視において、配線13と重ならず、配線14と少なくとも部分的に重なっている。
【選択図】図6
特許請求の範囲【請求項１】
互いに対向する第１主面及び第２主面を有し、前記第１主面に第１直列腕共振子及び第２直列腕共振子が形成された第１基板と、
前記第１基板の前記第１主面に対面する第３主面を有し、前記第１主面と前記第３主面との間に空間を形成するよう配置された第２基板と、
アンテナ接続端子に接続される第１外部接続端子と、
増幅器に接続される第２外部接続端子と、
前記第１外部接続端子を前記第１直列腕共振子に電気的に接続する第１配線と、
前記第２外部接続端子を前記第２直列腕共振子に電気的に接続する第２配線と、
前記第３主面に配置されたシールドと、を備え、
前記シールドは、平面視において、前記第１配線と重ならず、前記第２配線と少なくとも部分的に重なっている、
弾性波フィルタ。
続きを表示（約 810 文字）【請求項２】
前記シールドは、前記平面視において、前記第１直列腕共振子と重なっていない、
請求項１に記載の弾性波フィルタ。
【請求項３】
前記シールドは、前記平面視において、前記第２直列腕共振子と少なくとも部分的に重なっている、
請求項１又は２に記載の弾性波フィルタ。
【請求項４】
前記シールドは、前記平面視においてメッシュ形状を有する、
請求項１又は２に記載の弾性波フィルタ。
【請求項５】
前記弾性波フィルタは、弾性表面波フィルタである、
請求項１又は２に記載の弾性波フィルタ。
【請求項６】
前記弾性波フィルタは、バルク弾性波フィルタである、
請求項１又は２に記載の弾性波フィルタ。
【請求項７】
前記第１直列腕共振子は、
下部電極及び上部電極と、
前記下部電極及び前記上部電極の間に配置された圧電体と、を備え、
前記第１配線は、前記下部電極に接続される、
請求項６に記載の弾性波フィルタ。
【請求項８】
前記弾性波フィルタは、第１バンドの受信帯域を含む通過帯域を有し、
前記増幅器は、低雑音増幅器である、
請求項１又は２に記載の弾性波フィルタ。
【請求項９】
前記弾性波フィルタは、第１バンドの送信帯域を含む通過帯域を有し、
前記増幅器は、電力増幅器である、
請求項１又は２に記載の弾性波フィルタ。
【請求項１０】
モジュール基板と、
前記モジュール基板に配置された請求項１又は２に記載の弾性波フィルタと、
前記モジュール基板に配置され、前記弾性波フィルタの前記第１外部接続端子に電気的に接続されたインダクタと、備える、
高周波モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾性波フィルタ及び高周波モジュールに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、高周波フィルタをシールドするシールドケースの天井部分に穴を形成することが開示されている。これにより、高周波フィルタとシールドケースとの間の容量結合及び／又は誘導結合が抑制され、高周波フィルタの特性の劣化が抑制されることが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－１０７４７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来の技術では、弾性波フィルタと他の部品との間の結合による通過特性の劣化の抑制しつつ、シールドによる減衰特性の劣化を抑制することが難しい場合がある。
【０００５】
そこで、本発明は、通過特性及び減衰特性の劣化を抑制することができる弾性波フィルタ及び高周波モジュールを提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る弾性波フィルタは、互いに対向する第１主面及び第２主面を有し、第１主面に第１直列腕共振子及び第２直列腕共振子が形成された第１基板と、第１基板の第１主面に対面する第３主面を有し、第１主面と第３主面との間に空間を形成するよう配置された第２基板と、アンテナ接続端子に接続される第１外部接続端子と、増幅器に接続される第２外部接続端子と、第１外部接続端子を第１直列腕共振子に電気的に接続する第１配線と、第２外部接続端子を第２直列腕共振子に電気的に接続する第２配線と、第３主面に配置されたシールドと、を備え、シールドは、平面視において、第１配線と重ならず、第２配線と少なくとも部分的に重なっている。
【発明の効果】
【０００７】
本発明によれば、弾性波フィルタの通過特性及び減衰特性の劣化を抑制することができる。
【図面の簡単な説明】
【０００８】

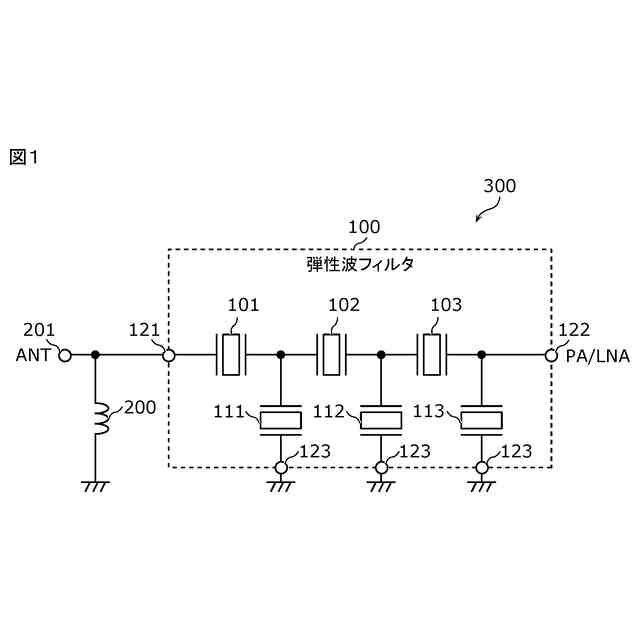

図１は、実施の形態１に係る高周波モジュールの回路構成図である。

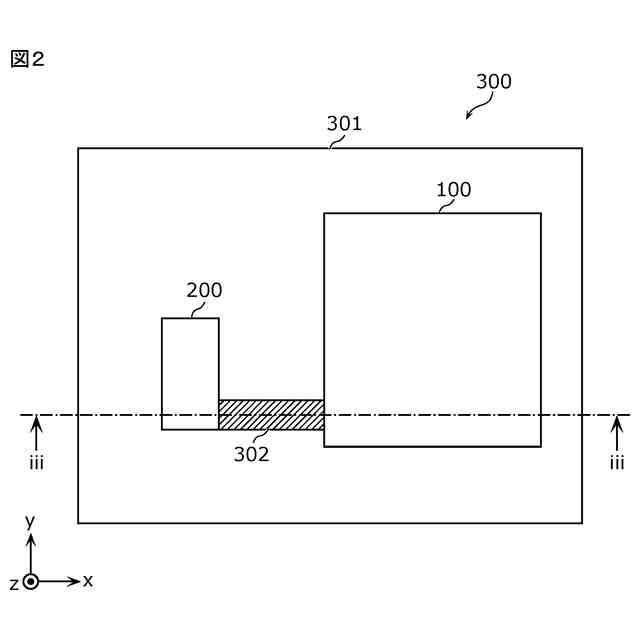

図２は、実施の形態１に係る高周波モジュールの平面図である。

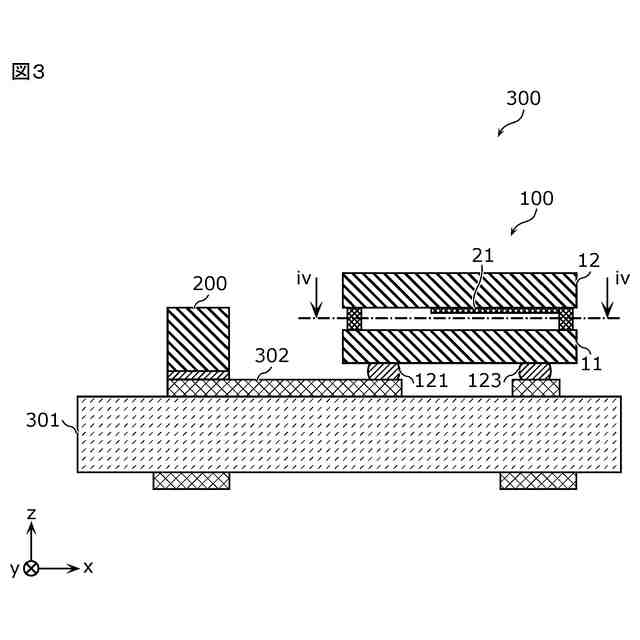

図３は、実施の形態１に係る高周波モジュールの断面図である。

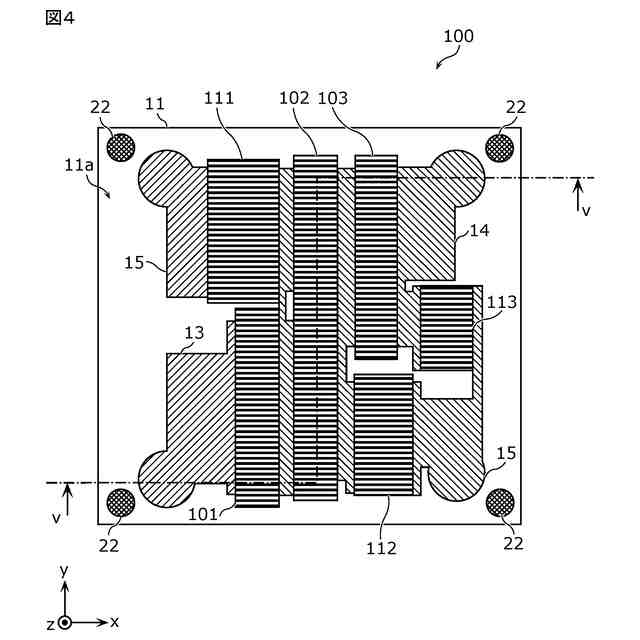

図４は、実施の形態１に係る弾性波フィルタの断面図である。
図５は、実施の形態１に係る弾性波フィルタの断面図である。

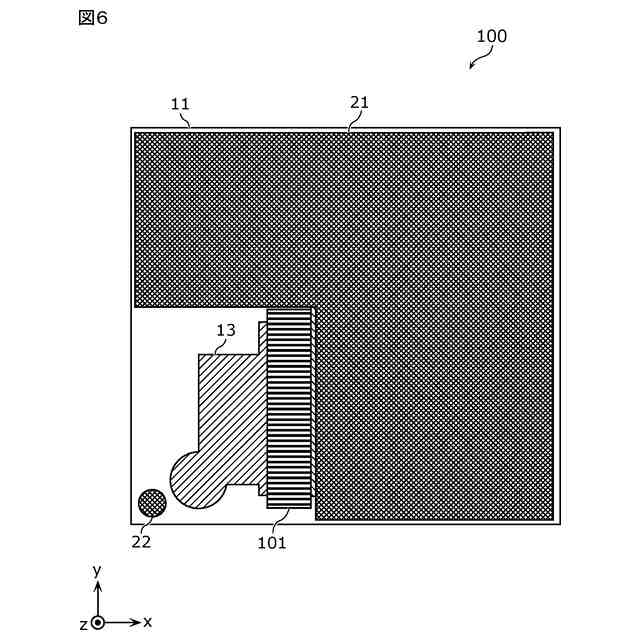

図６は、実施の形態１に係る弾性波フィルタの断面図である。

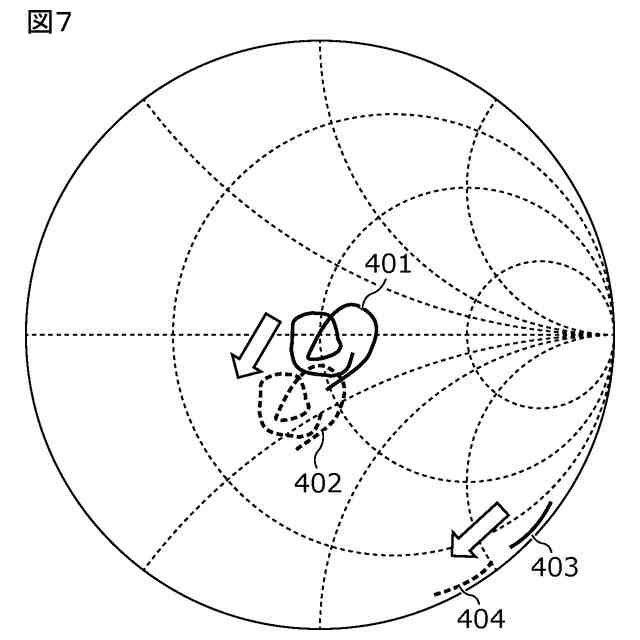

図７は、シールドによる寄生容量の影響を説明するためのスミスチャートである。

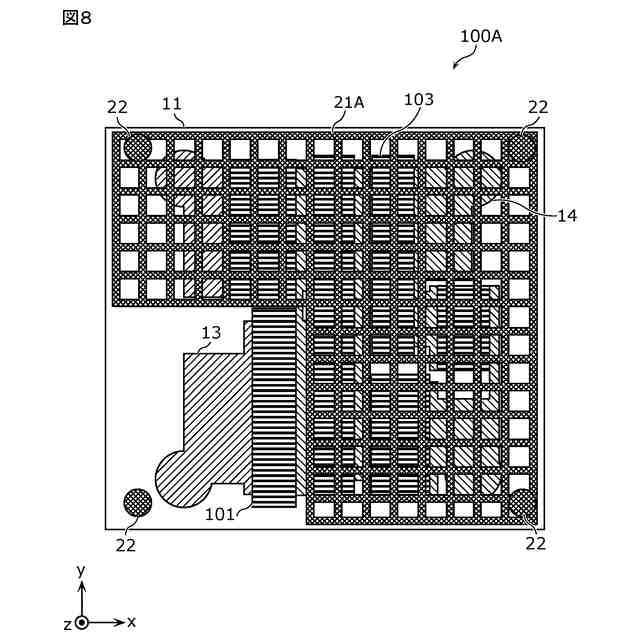

図８は、実施の形態１の変形例１に係る弾性波フィルタの断面図である。

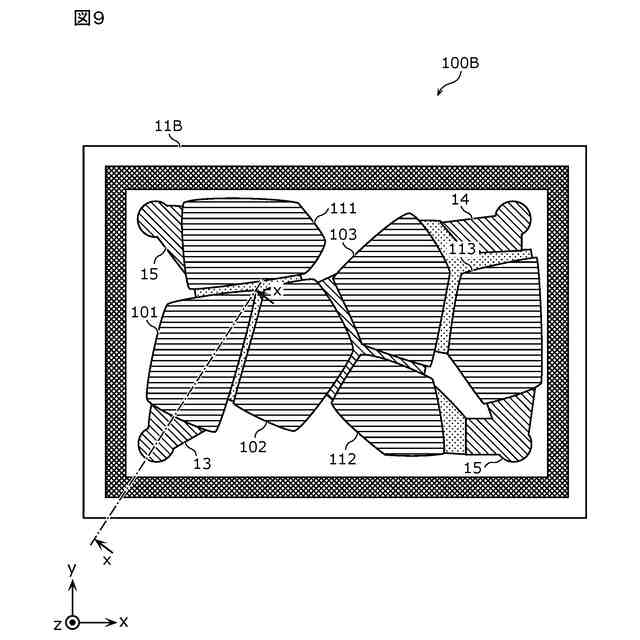

図９は、実施の形態１の変形例２に係る弾性波フィルタの断面図である。
図１０は、実施の形態１の変形例２に係る弾性波フィルタの断面図である。
図１１は、実施の形態１の変形例２に係る弾性波フィルタの部分断面図である。
図１２は、実施の形態２に係る高周波モジュールの回路構成図である。
図１３は、実施の形態２に係るフィルタモジュールの断面図である。
図１４は、実施の形態２に係るフィルタモジュールの断面図である。
図１５は、実施の形態３に係る高周波モジュールの回路構成図である。
図１６は、実施の形態３に係るフィルタモジュールの断面図である。
図１７は、実施の形態３に係るフィルタモジュールの断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について、図面を用いて詳細に説明する。なお、以下で説明する実施の形態は、いずれも包括的又は具体的な例を示すものである。以下の実施の形態で示される数値、形状、材料、構成要素、構成要素の配置及び接続形態などは、一例であり、本発明を限定する主旨ではない。
【００１０】
なお、各図は、本発明を示すために適宜強調、省略、又は比率の調整を行った模式図であり、必ずしも厳密に図示されたものではなく、実際の形状、位置関係、及び比率とは異なる場合がある。各図において、実質的に同一の構成に対しては同一の符号を付しており、重複する説明は省略又は簡素化される場合がある。
（【００１１】以降は省略されています）
