公開番号2025129860
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026792
出願日2024-02-26
発明の名称発電機
出願人ヤマウチ株式会社
代理人弁理士法人ブライタス
主分類H02K 35/02 20060101AFI20250829BHJP(電力の発電,変換,配電)
要約【課題】小型化が可能な発電機を提供する。

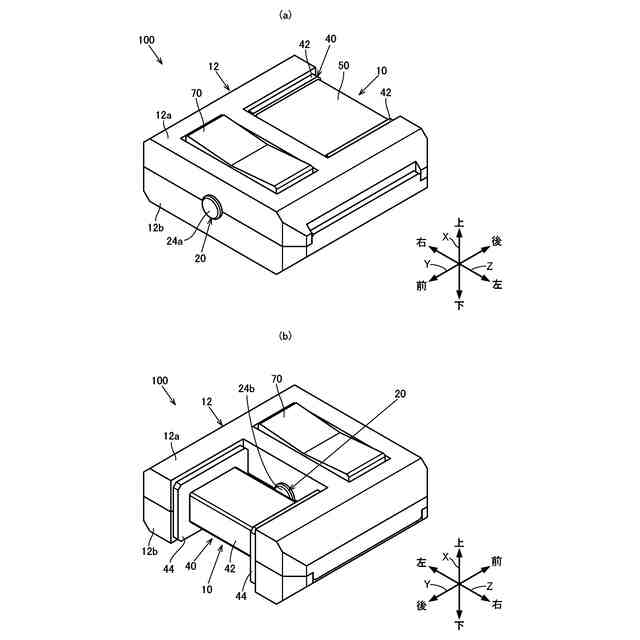

【解決手段】発電機100は、X方向に貫通する空洞部を有しかつY方向に延びる回転軸周りに揺動可能に支持された保持部材20と、保持部材20に保持される磁石30と、第1端部63と前記第2端部65との間に保持部材20が位置付けられるように配置された第1磁性部材60と、第1磁性部材60が内側を通るように筒状に形成されたコイル50と、磁石30に磁気的に接続されるように保持部材20の上端部に取り付けられた第2磁性部材70と、磁石30に磁気的に接続されるように保持部材20の下端部に取り付けられた第3磁性部材80と、を備える。

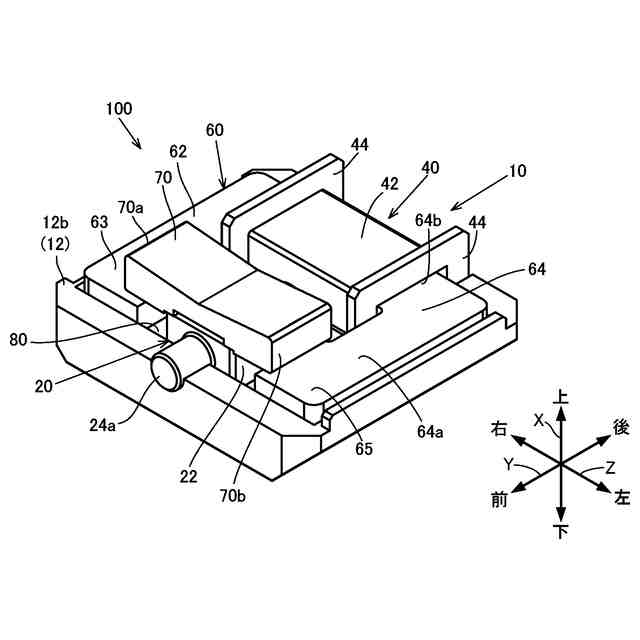

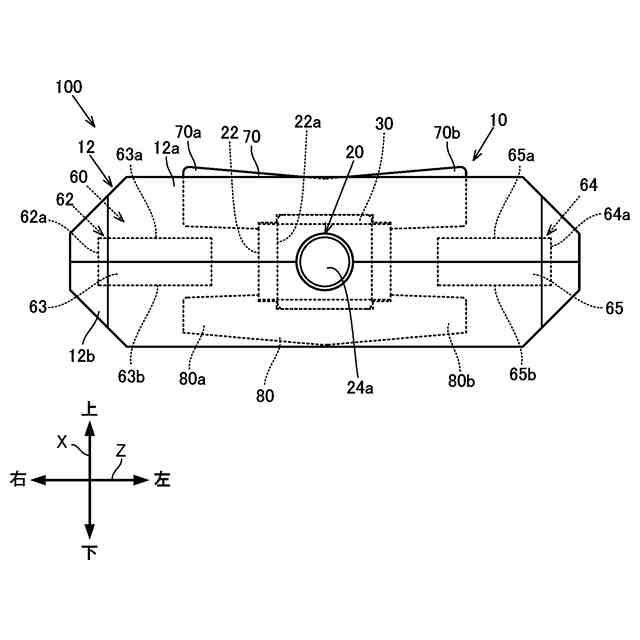

【選択図】図3

特許請求の範囲【請求項１】
第１方向に貫通する空洞部を有し、かつ前記第１方向に垂直な第２方向に延びる回転軸周りに揺動可能に支持された保持部材と、
前記空洞部に嵌め込まれて前記保持部材に保持される磁石と、
前記第２方向に垂直な面内において前記第１方向に交差する第３方向に離隔して配置される第１端部および第２端部を有し、前記第１端部と前記第２端部との間に前記保持部材が位置付けられるように配置された第１磁性部材と、
前記第１磁性部材が内側を通るように筒状に形成されたコイルと、
前記磁石に磁気的に接続されるように前記保持部材の前記第１方向における一方側に設けられた第２磁性部材と、
前記磁石に磁気的に接続されるように前記保持部材の前記第１方向における他方側に設けられた第３磁性部材と、を備える発電機。
続きを表示（約 1,300 文字）【請求項２】

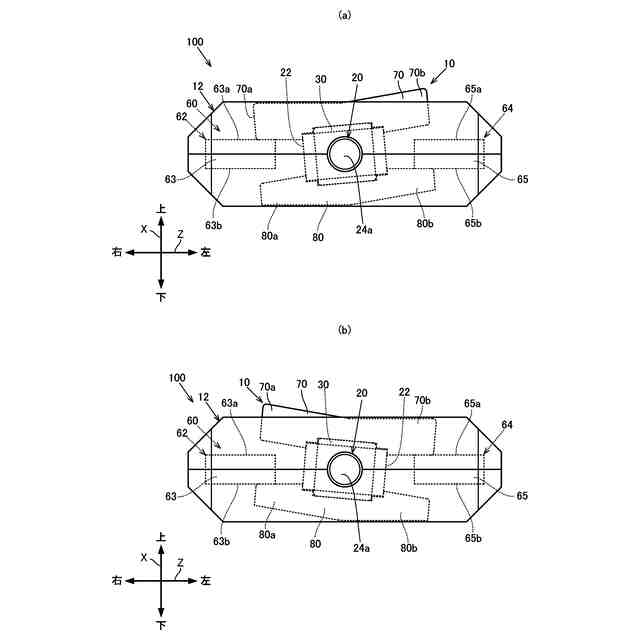

前記保持部材、前記第２磁性部材および前記第３磁性部材が前記回転軸周りに一体的に揺動することによって、前記第１端部と前記第２端部との磁気的な接続状態が第１状態と第２状態との間で切り替えられ、
前記第１状態では、前記第２磁性部材が前記第１端部に接続されるとともに前記第２端部から離隔し、かつ前記第３磁性部材が前記第１端部から離隔するとともに前記第２端部に接続され、
前記第２状態では、前記第２磁性部材が前記第１端部から離隔するとともに前記第２端部に接続され、かつ前記第３磁性部材が前記第１端部に接続されるとともに前記第２端部から離隔する、請求項１に記載の発電機。
【請求項３】
前記第１磁性部材の前記第１端部は、前記第１方向における一方側を向く第１接続面と、前記第１方向における他方側を向く第２接続面とを有し、
前記第１磁性部材の前記第２端部は、前記第１方向における一方側を向く第３接続面と、前記第１方向における他方側を向く第４接続面とを有し、
前記第２磁性部材は、前記第１方向における前記一方側から前記第１接続面または前記第３接続面に接続され、
前記第３磁性部材は、前記第１方向における前記他方側から前記第２接続面または前記第４接続面に接続される、請求項２に記載の発電機。
【請求項４】
前記第２磁性部材は、前記第１方向における前記一方側から前記磁石を覆うように前記磁石に接続される第１接続部と、前記第１状態において前記第１磁性部材の前記第１端部に接続される第３端部と、前記第２状態において前記第１磁性部材の前記第２端部に接続される第４端部とを有し、
前記第３磁性部材は、前記第１方向における前記他方側から前記磁石を覆うように前記磁石に接続される第２接続部と、前記第２状態において前記第１磁性部材の前記第１端部に接続される第５端部と、前記第１状態において前記第１磁性部材の前記第２端部に接続される第６端部とを有し、
前記第２方向において、前記第３端部と前記第１端部との接触部の長さ、および前記第４端部と前記第２端部との接触部の長さはそれぞれ、前記第１接続部の長さよりも短く、前記第５端部と前記第１端部との接触部の長さ、および前記第６端部と前記第２端部との接触部の長さはそれぞれ、前記第２接続部の長さよりも短い、請求項３に記載の発電機。
【請求項５】

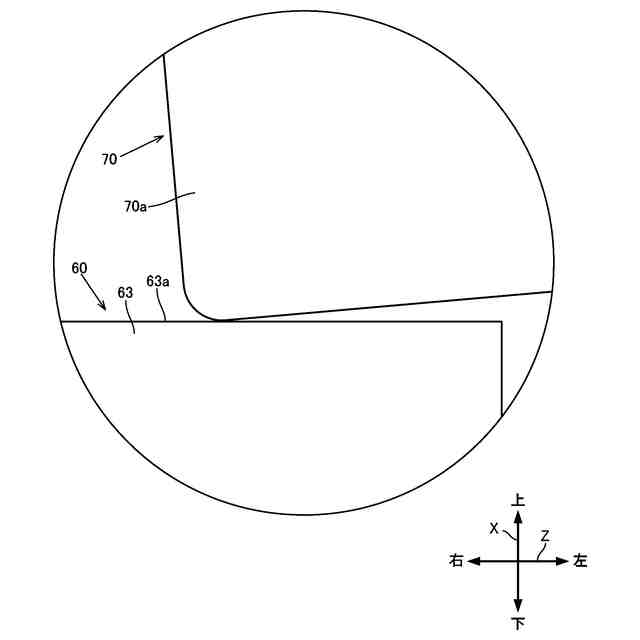

前記第１状態において、前記第２磁性部材は前記第１接続面に線接触し、かつ前記第３磁性部材は前記第４接続面に線接触し、
前記第２状態において、前記第２磁性部材は前記第３接続面に線接触し、かつ前記第３磁性部材は前記第２接続面に線接触する、請求項３に記載の発電機。
【請求項６】
前記第１状態において、前記第２磁性部材は前記第１接続面に面接触し、かつ前記第３磁性部材は前記第４接続面に面接触し、
前記第２状態において、前記第２磁性部材は前記第３接続面に面接触し、かつ前記第３磁性部材は前記第２接続面に面接触する、請求項３に記載の発電機。
【請求項７】
前記第２磁性部材および／または前記第３磁性部材は、切替スイッチである、請求項１から６のいずれかに記載の発電機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発電機に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、外部からの入力操作に基づいて誘導起電力を発生させることによって発電を行う発電機が提案されている。
【０００３】
例えば、特許文献１に開示された発電入力装置は、操作体と、回転体と、回転体の内部に組み込まれた回転磁石体と、回転体を回転可能に支持する支持体と、板状の磁性部材と、磁性部材に巻回されたコイルとを有している。回転磁石体は、磁性部材の一端と他端との間に挟まれるように配置されている。回転磁石体は、磁石と、磁石のＮ極側に配置されるＮ極部材と、磁石のＳ極側に配置されるＳ極部材とを有している。
【０００４】
特許文献１に開示された発電入力装置では、磁石、Ｎ極部材、Ｓ極部材、および磁性部材によって磁気回路が構成される。操作体が操作されることによって、回転体が回転する。これにより、回転磁石体が回転駆動される。回転磁石体が回転することによって、磁性部材が受ける磁界が変化し、誘導起電力が発生して、コイルに電流が流れる。このようにして、入力操作に連動して発電が行なわれる。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１５／０３００６７号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、特許文献１に開示された発電入力装置では、回転体によって、磁石、Ｎ極部材およびＳ極部材を囲むように保持する必要がある。この場合、回転体を小型化することは難しい。したがって、発電入力装置の小型化も難しい。
【０００７】
そこで、本発明は、小型化が可能な発電機を提供することを目的としている。
【課題を解決するための手段】
【０００８】
本発明は、下記の発電機を要旨とする。
【０００９】
（１）第１方向に貫通する空洞部を有し、かつ前記第１方向に垂直な第２方向に延びる回転軸周りに揺動可能に支持された保持部材と、
前記空洞部に嵌め込まれて前記保持部材に保持される磁石と、
前記第２方向に垂直な面内において前記第１方向に交差する第３方向に離隔して配置される第１端部および第２端部を有し、前記第１端部と前記第２端部との間に前記保持部材が位置付けられるように配置された第１磁性部材と、
前記第１磁性部材が内側を通るように筒状に形成されたコイルと、
前記磁石に磁気的に接続されるように前記保持部材の前記第１方向における一方側に設けられた第２磁性部材と、
前記磁石に磁気的に接続されるように前記保持部材の前記第１方向における他方側に設けられた第３磁性部材と、を備える発電機。
【００１０】
（２）前記保持部材、前記第２磁性部材および前記第３磁性部材が前記回転軸周りに一体的に揺動することによって、前記第１端部と前記第２端部との磁気的な接続状態が第１状態と第２状態との間で切り替えられ、
前記第１状態では、前記第２磁性部材が前記第１端部に接続されるとともに前記第２端部から離隔し、かつ前記第３磁性部材が前記第１端部から離隔するとともに前記第２端部に接続され、
前記第２状態では、前記第２磁性部材が前記第１端部から離隔するとともに前記第２端部に接続され、かつ前記第３磁性部材が前記第１端部に接続されるとともに前記第２端部から離隔する、上記（１）に記載の発電機。
（【００１１】以降は省略されています）
