公開番号2025138151
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037060
出願日2024-03-11
発明の名称研削工具のドレッシング方法および研削装置
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類B24B 53/075 20060101AFI20250917BHJP(研削;研磨)
要約【課題】より良好な研削工具のドレッシング方法および研削装置を提供する。
【解決手段】研削工具14のドレッシング方法は、第1回転体110の回転位相毎の第1歯面112の振れを示す振れ波形を示す情報を取得する情報取得ステップと、振れ波形のうちの第2歯面116に近い側の複数の頂点を通る包絡線を第1歯面と第2歯面とが接触する接触位置データとして取得するデータ取得ステップと、予め決定された成形量と接触位置データとに基づいて第1回転体の回転速度を変更させることにより研削歯面66をドレッサ歯面62によってドレッシングするドレッシングステップと、を備える。
【選択図】図2
特許請求の範囲【請求項１】
研削工具の螺旋状の研削歯面をドレッサ歯車のドレッサ歯面によってドレッシングする研削工具のドレッシング方法であって、
前記研削工具および前記ドレッサ歯車の一方は、前記研削歯面および前記ドレッサ歯面の一方である第１歯面を有する第１回転体であり、
前記研削工具および前記ドレッサ歯車の他方は、前記研削歯面および前記ドレッサ歯面の他方である第２歯面を有する第２回転体であり、
前記第１回転体と前記第２回転体とを噛み合わせて回転させた状態で、前記第１歯面と前記第２歯面とが接触するように前記第１回転体の回転速度を変更させつつ前記第１回転体の回転位相毎の前記第１歯面の振れを示す振れ波形に関する情報を取得する情報取得ステップと、
前記情報取得ステップによって取得された前記振れ波形のうちの前記第２歯面に近い側の複数の頂点を通る包絡線を前記第１歯面と前記第２歯面とが接触する接触位置データとして取得するデータ取得ステップと、
前記第１回転体と前記第２回転体とを噛み合わせて回転させた状態で、予め決定された成形量と前記接触位置データとに基づいて前記第１回転体の回転速度を変更させることにより前記研削歯面を前記ドレッサ歯面によってドレッシングするドレッシングステップと、
を備える、研削工具のドレッシング方法。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の研削工具のドレッシング方法であって、
前記第１回転体の前記第１歯面は、前記ドレッサ歯車の前記ドレッサ歯面であり、
前記第２回転体の前記第２歯面は、前記研削工具の前記研削歯面である、研削工具のドレッシング方法。
【請求項３】
請求項１に記載の研削工具のドレッシング方法であって、
前記データ取得ステップでは、前記接触位置データに前記成形量を加味したドレッシング位置データを取得し、
前記ドレッシングステップでは、前記第１回転体と前記第２回転体とを噛み合わせて回転させた状態で、前記ドレッシング位置データに基づいて前記第１回転体の回転速度を変更させることにより前記研削歯面を前記ドレッサ歯面によってドレッシングする、研削工具のドレッシング方法。
【請求項４】
研削工具の螺旋状の研削歯面をドレッサ歯車のドレッサ歯面によってドレッシングし得る研削装置であって、
前記研削工具および前記ドレッサ歯車の一方は、前記研削歯面および前記ドレッサ歯面の一方である第１歯面を有する第１回転体であり、
前記研削工具および前記ドレッサ歯車の他方は、前記研削歯面および前記ドレッサ歯面の他方である第２歯面を有する第２回転体であり、
前記第１回転体と前記第２回転体とを噛み合わせて回転させた状態で、前記第１歯面と前記第２歯面とが接触するように前記第１回転体の回転速度を変更させる回転制御部と、
前記第１回転体の回転位相毎の前記第１歯面の振れを示す振れ波形に関する情報を取得する情報取得部と、
前記情報取得部によって取得された前記振れ波形のうちの前記第２歯面に近い側の複数の頂点を通る包絡線を前記第１歯面と前記第２歯面とが接触する接触位置データとして取得するデータ取得部と、
を備え、
前記回転制御部は、前記第１回転体と前記第２回転体とを噛み合わせて回転させた状態で、予め決定された成形量と前記接触位置データとに基づいて前記第１回転体の回転速度を変更させることにより前記研削歯面を前記ドレッサ歯面によってドレッシングする、研削装置。
【請求項５】
請求項４に記載の研削装置であって、
前記第１回転体の前記第１歯面は、前記ドレッサ歯車の前記ドレッサ歯面であり、
前記第２回転体の前記第２歯面は、前記研削工具の前記研削歯面である、研削装置。
【請求項６】
請求項４に記載の研削装置であって、
前記データ取得部は、前記接触位置データに前記成形量を加味したドレッシング位置データを取得し、
前記回転制御部は、前記第１回転体と前記第２回転体とを噛み合わせて回転させた状態で、前記ドレッシング位置データに基づいて前記第１回転体の回転速度を変更させることにより前記研削歯面を前記ドレッサ歯面によってドレッシングする、研削装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、研削工具のドレッシング方法および研削装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、研削工具とドレッサ歯車とを噛み合わせて回転させることにより、研削工具の螺旋状の研削歯面をドレッサ歯車のドレッサ歯面によってドレッシングする研削工具のドレッシング方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５３６７０８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
より良好な研削工具のドレッシング方法および研削装置が待望されている。
【０００５】
本開示は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、研削工具の螺旋状の研削歯面をドレッサ歯車のドレッサ歯面によってドレッシングする研削工具のドレッシング方法であって、前記研削工具および前記ドレッサ歯車の一方は、前記研削歯面および前記ドレッサ歯面の一方である第１歯面を有する第１回転体であり、前記研削工具および前記ドレッサ歯車の他方は、前記研削歯面および前記ドレッサ歯面の他方である第２歯面を有する第２回転体であり、前記第１回転体と前記第２回転体とを噛み合わせて回転させた状態で、前記第１歯面と前記第２歯面とが接触するように前記第１回転体の回転速度を変更させつつ前記第１回転体の回転位相毎の前記第１歯面の振れを示す振れ波形に関する情報を取得する情報取得ステップと、前記情報取得ステップによって取得された前記振れ波形のうちの前記第２歯面に近い側の複数の頂点を通る包絡線を前記第１歯面と前記第２歯面とが接触する接触位置データとして取得するデータ取得ステップと、前記第１回転体と前記第２回転体とを噛み合わせて回転させた状態で、予め決定された成形量と前記接触位置データとに基づいて前記第１回転体の回転速度を変更させることにより前記研削歯面を前記ドレッサ歯面によってドレッシングするドレッシングステップと、を備える、研削工具のドレッシング方法である。
【０００７】
本開示の第２の態様は、研削工具の螺旋状の研削歯面をドレッサ歯車のドレッサ歯面によってドレッシングし得る研削装置であって、前記研削工具および前記ドレッサ歯車の一方は、前記研削歯面および前記ドレッサ歯面の一方である第１歯面を有する第１回転体であり、前記研削工具および前記ドレッサ歯車の他方は、前記研削歯面および前記ドレッサ歯面の他方である第２歯面を有する第２回転体であり、前記第１回転体と前記第２回転体とを噛み合わせて回転させた状態で、前記第１歯面と前記第２歯面とが接触するように前記第１回転体の回転速度を変更させる回転制御部と、前記第１回転体の回転位相毎の前記第１歯面の振れを示す振れ波形に関する情報を取得する情報取得部と、前記情報取得部によって取得された前記振れ波形のうちの前記第２歯面に近い側の複数の頂点を通る包絡線を前記第１歯面と前記第２歯面とが接触する接触位置データとして取得するデータ取得部と、を備え、前記回転制御部は、前記第１回転体と前記第２回転体とを噛み合わせて回転させた状態で、予め決定された成形量と前記接触位置データとに基づいて前記第１回転体の回転速度を変更させることにより前記研削歯面を前記ドレッサ歯面によってドレッシングする、研削装置である。
【発明の効果】
【０００８】
本開示によれば、より良好な研削工具のドレッシング方法および研削装置を提供し得る。
【図面の簡単な説明】
【０００９】
図１は、実施形態に係る研削装置の斜視図である。
図２は、研削装置の制御ブロック図である。

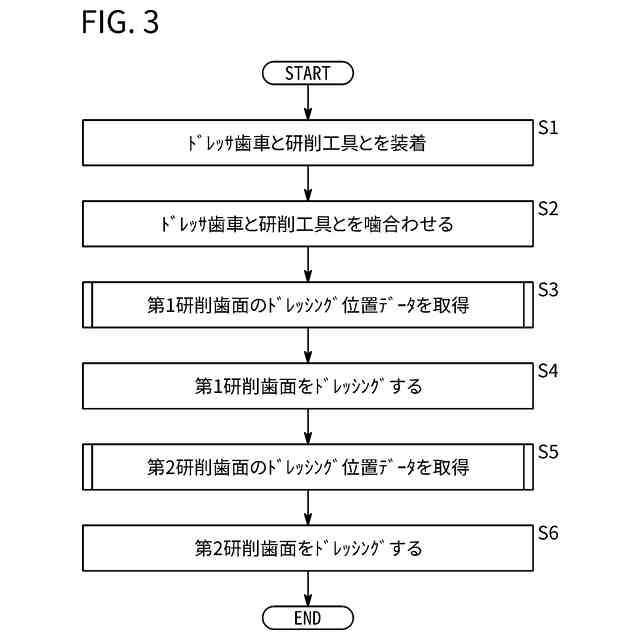

図３は、研削工具のドレッシング方法の一例を示すフローチャートである。

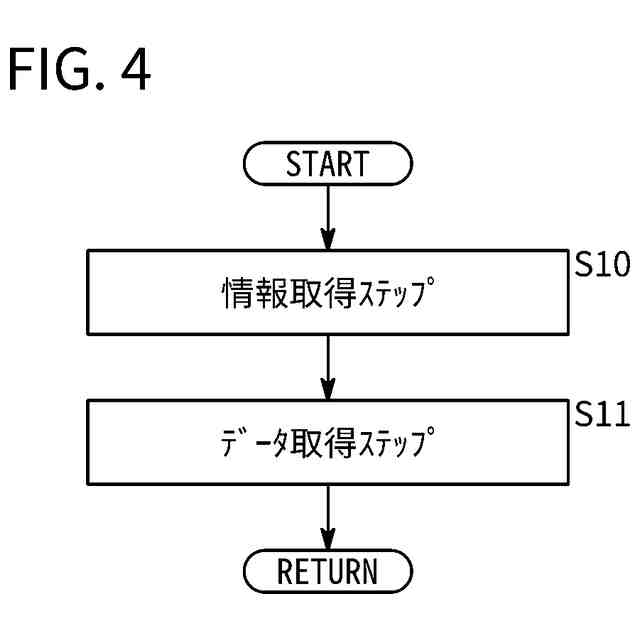

図４は、研削工具のドレッシング方法の一例を示すフローチャートである。

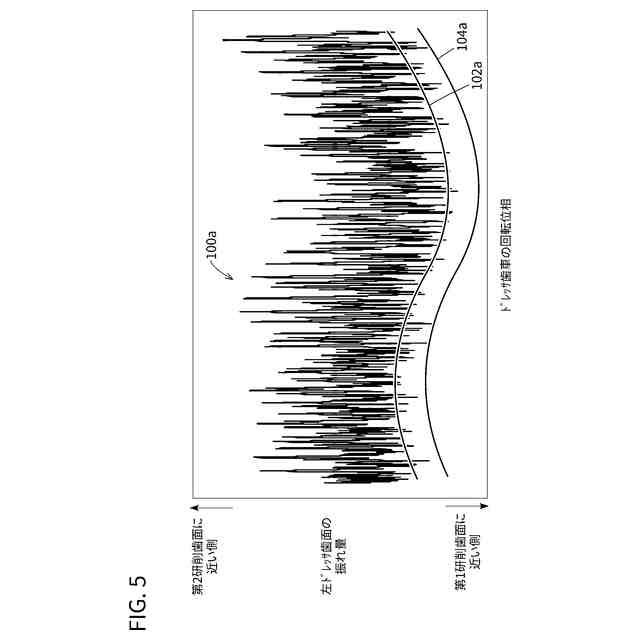

図５は、左ドレッサ歯面の振れ波形を示すグラフである。

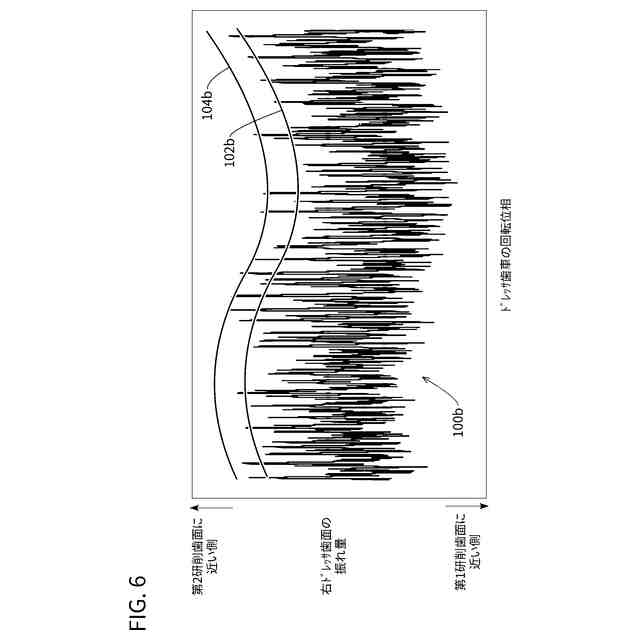

図６は、右ドレッサ歯面の振れ波形を示すグラフである。
【発明を実施するための形態】
【００１０】
研削工具のドレッシング方法において、研削装置の歯車取付軸にドレッサ歯車を取り付ける際に軸ずれが発生すると、ドレッサ歯車は、回転時に揺動する。この場合、ドレッサ歯面によって研削歯面をドレッシングできないことがある。
（【００１１】以降は省略されています）
