公開番号2025139970
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039081
出願日2024-03-13
発明の名称蓄電装置
出願人トヨタ自動車株式会社,トヨタバッテリー株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/211 20210101AFI20250919BHJP(基本的電気素子)
要約【課題】蓄電装置の生産性を向上する。

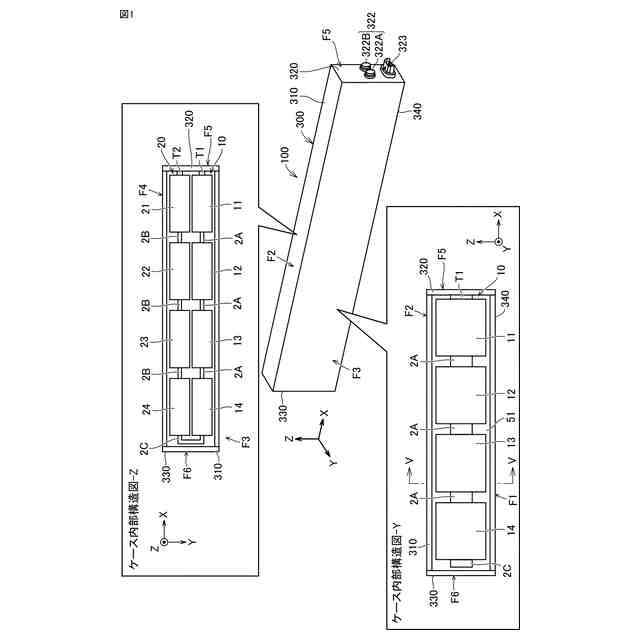

【解決手段】電池100は、複数のセル11～14および21～24と、隣接するセルを電気的に接続する接続部2A,2Bとを含むセル連結体10,20と、セル連結体10,20を収容するケース300とを備える。ケース300は、セル連結体10,20を挟み込んで保持するケース本体310を含む。ケース本体310の断面には、予め定められた方向(-Z方向)に開いた開口部分が設けられる。
【選択図】図1
特許請求の範囲【請求項１】
複数のセルと、隣接する前記セルの間を電気的に接続する接続部とを含むセル連結体と、
前記セル連結体を収容するケースとを備え、
前記ケースは、前記セル連結体を挟み込んで保持する第１部材を含み、
前記第１部材の断面には、予め定められた方向に開いた開口部分が設けられる、蓄電装置。
続きを表示（約 500 文字）【請求項２】
前記第１部材の断面には、互いに対向して配置される２つの壁面と、前記２つの壁面の一端を接続する接続部分と、前記開口部分とが設けられ、
前記２つの壁面の各々には、対向する壁面に向けて突出して形成され、底面が前記セル連結体に当接する凹部が設けられる、請求項１に記載の蓄電装置。
【請求項３】
前記ケースは、
前記第１部材の前記開口部分を塞いで筒体を構成する第２部材と、
前記筒体の一端を塞ぐように設けられる第３部材と、
前記筒体の他端を塞ぐように設けられる第４部材とを含む、請求項１に記載の蓄電装置。
【請求項４】
複数のセルと、隣接する前記セルの間を電気的に接続する接続部とを含むセル連結体と、
前記セル連結体を収容するケースとを備え、
前記ケースは、前記セル連結体の長手方向の面の周囲を囲う筒体を含み、
前記筒体は、前記セル連結体の前記長手方向の各面に対向する壁面が形成されるように板状部材が折り曲げられ、前記板状部材の一端が、前記板状部材の他端側の部材に接合されて構成される、蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特表２０２３－５０２４５７号公報（特許文献１）には、長さＬが４００ｍｍ～２５００ｍｍであり、かつ、幅Ｈに対する長さＬの比率（Ｌ／Ｈ）が４～２１である直方体状の電池（蓄電装置）が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５０２４５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のような蓄電装置においては、セルのケースへの組み付けやケースの接合などの生産性についてさらに向上させることが求められる。
【０００５】
本開示は、上記課題を解決するためになされたものであって、その目的は、生産性を向上した蓄電装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示のある局面に係る蓄電装置は、複数のセルと、隣接するセルの間を電気的に接続する接続部とを含むセル連結体と、セル連結体を収容するケースとを備える。ケースは、セル連結体を挟み込んで保持する第１部材を含む。第１部材の断面には、予め定められた方向に開いた開口部分が設けられる。
【０００７】
このようにすると、セル連結体をケースの第１部材の開口部分から組み付けることができる。そのため、セル連結体を筒体で形成されるケースの端部から挿入するように組み付ける場合と比較して、セル連結体を容易にケースに組み付けることができる。そのため、蓄電装置の生産性を向上させることができる。
【０００８】
ある実施の形態においては、第１部材の断面には、互いに対向して配置される２つの壁面と、２つの壁面の一端を接続する接続部分と、開口部分とが設けられる。２つの壁面の各々には、対向する壁面に向けて突出して形成され、底面がセル連結体に当接する凹部が設けられる。
【０００９】
このようにすると、セル連結体を第１部材に組み付けることにより対向する２つの壁面に設けられる凹部の底面によってセルが挟み込まれるため、第１部材がセル連結体を保持することができる。
【００１０】
さらにある実施の形態においては、ケースは、第１部材の開口部分を塞いで筒体を構成する第２部材と、筒体の一端を塞ぐように設けられる第３部材と、筒体の他端を塞ぐように設けられる第４部材とを含む。
（【００１１】以降は省略されています）
