公開番号2025140233
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039472
出願日2024-03-13
発明の名称ノイズフィルタ
出願人トヨタ自動車株式会社,学校法人トヨタ学園
代理人弁理士法人アイテック国際特許事務所
主分類H01F 27/00 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】コモンモードノイズおよびノーマルモードノイズをより低減する。
【解決手段】複数の配線間に位置し、磁性材料により形成された第1薄板が積層されてなる少なくとも1つの第1コアと、磁性材料により形成された第2薄板が積層されてなる少なくとも1つの第2コアと、を備え、第2コアは、第1コアと共に複数の配線を囲むように第1コアの両端部に接合され、第1コアと第2コアとの接合面が、磁気的には導通し、電気的には絶縁している。この結果、コモンモードノイズおよびノーマルモードノイズをより低減できる。

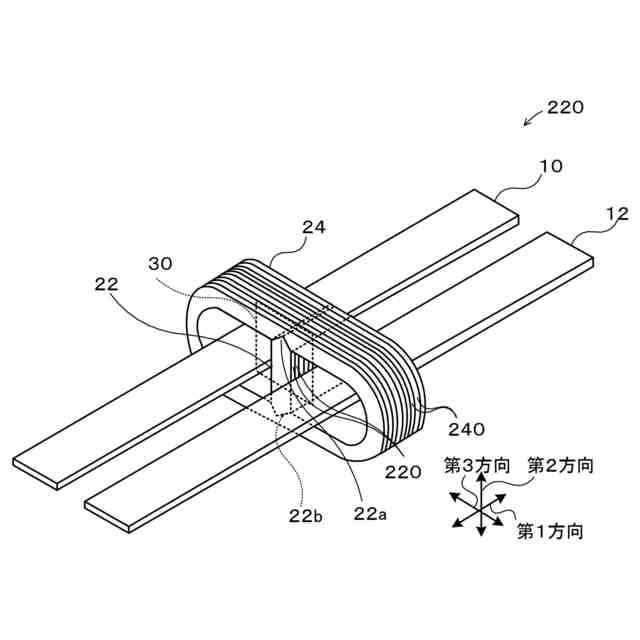

【選択図】図1
特許請求の範囲【請求項１】
複数の配線から発生するノイズを抑制するノイズフィルタであって、
複数の前記配線間に位置し、磁性材料により形成された第１薄板が積層されてなる少なくとも１つの第１コアと、
磁性材料により形成された第２薄板が積層されてなる少なくとも１つの第２コアと、
を備え、
前記第２コアは、前記第１コアと共に複数の前記配線を囲むように前記第１コアの両端部に接合され、
前記第１コアと前記第２コアとの接合面が、磁気的には導通し、電気的には絶縁している
ノイズフィルタ。
続きを表示（約 440 文字）【請求項２】
複数の配線から発生するノイズを抑制するノイズフィルタであって、
複数の前記配線間に位置し、磁性材料により形成された第１薄板が積層されてなる少なくとも１つの第１コアと、
磁性材料により形成された第２薄板が積層されてなる少なくとも１つの第２コアと、
を備え、
前記第２コアは、前記第１コアと共に複数の前記配線を囲むように前記第１コアの両端部に接合され、
前記第１、第２薄板の積層方向が前記配線との並走方向である、
または、

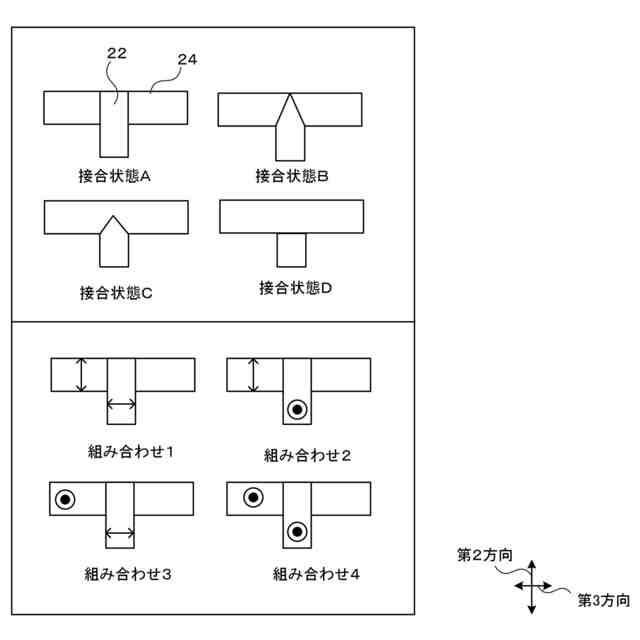

前記第２薄板の積層方向が前記並走方向であり、前記第１薄板が前記第２薄板の積層方向に対して略垂直な方向に積層され、前記第２コアが前記第１コアとの接合部において分割されていない、
または、
前記第１薄板の積層方向が前記並走方向であり、前記第２薄板が前記第１薄板の積層方向に対して略垂直な方向に積層され、前記接合部において分割されている
ノイズフィルタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ノイズフィルタに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、この種のノイズフィルタとしては、磁性材料により形成された２つの配線（第１、第２バスバー）を囲む環状のコアを備えるものが提案されている（例えば、特許文献１参照）。このフィルタでは、２つの配線の間に環状のコアとは異なる磁性材料によって形成されるコアが配置されている。これにより、２つの配線へのコモンモードノイズおよびノーマルモードノイズの両モードのノイズの干渉を抑制できるとしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－５１９２２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、上述のノイズフィルタでは、２つの配線で発生する両モードのノイズを充分に低減できない場合があることを、発明者は見出した。そのため、両モードのノイズをより低減可能なノイズフィルタが望まれている。
【０００５】
本開示のノイズフィルタは、コモンモードノイズおよびノーマルモードノイズをより低減することを主目的とする。
【課題を解決するための手段】
【０００６】
本開示のノイズフィルタは、上述の主目的を達成するために以下の手段を採った。
【０００７】
本開示の第１のノイズフィルタは、
複数の配線から発生するノイズを抑制するノイズフィルタであって、
複数の前記配線間に位置し、磁性材料により形成された第１薄板が積層されてなる少なくとも１つの第１コアと、
磁性材料により形成された第２薄板が積層されてなる少なくとも１つの第２コアと、
を備え、
前記第２コアは、前記第１コアと共に複数の前記配線を囲むように前記第１コアの両端部に接合され、
前記第１コアと前記第２コアとの接合面が、磁気的には導通し、電気的には絶縁している
ことを要旨とする。
【０００８】
この本開示の第１のノイズフィルタでは、複数の配線間に位置し、磁性材料により形成された第１薄板が積層されてなる少なくとも１つの第１コアと、磁性材料により形成された第２薄板が積層されてなる少なくとも１つの第２コアと、を備え、第２コアは、第１コアと共に複数の配線を囲むように第１コアの両端部に接合され、第１コアと第２コアとの接合面が、磁気的には導通し、電気的には絶縁している。発明者は、このノイズフィルタが、コモンモードノイズおよびノーマルモードノイズに対して比較的高いインピーダンスを備えることを見出した。ノイズフィルタは、コモンモードノイズおよびノーマルモードノイズに対して高いインピーダンスを備えることにより、コモンモードノイズおよびノーマルモードノイズをより低減できる。
【０００９】
本開示の第２のノイズフィルタは、
複数の配線から発生するノイズを抑制するノイズフィルタであって、
複数の前記配線間に位置し、磁性材料により形成された第１薄板が積層されてなる少なくとも１つの第１コアと、
磁性材料により形成された第２薄板が積層されてなる少なくとも１つの第２コアと、
を備え、
前記第２コアは、前記第１コアと共に複数の前記配線を囲むように前記第１コアの両端部に接合され、
前記第１、第２薄板の積層方向が前記配線との並走方向である、
または、
前記第２薄板の積層方向が前記並走方向であり、前記第１薄板が前記第２薄板の積層方向に対して略垂直な方向に積層され、前記第２コアが前記第１コアとの接合部において分割されていない、
または、
前記第１薄板の積層方向が前記並走方向であり、前記第２薄板が前記第１薄板の積層方向に対して略垂直な方向に積層され、前記接合部において分割されている
ことを要旨とする。
【００１０】
この本開示の第１のノイズフィルタでは、複数の配線間に位置し、磁性材料により形成された第１薄板が積層されてなる少なくとも１つの第１コアと、磁性材料により形成された第２薄板が積層されてなる少なくとも１つの第２コアと、を備え、第２コアは、第１コアと共に複数の配線を囲むように第１コアの両端部に接合され、第１、第２薄板の積層方向が配線との並走方向である、または、第２薄板の積層方向が並走方向であり、第１薄板が第２薄板の積層方向に対して略垂直な方向に積層され、第２コアが第１コアとの接合部において分割されていない、または、第１薄板の積層方向が並走方向であり、第２薄板が第１薄板の積層方向に対して略垂直な方向に積層され、第２コアが接合部において分割されている。発明者は、このノイズフィルタが、コモンモードノイズおよびノーマルモードノイズに対して比較的高いインピーダンスを備えることを見出した。ノイズフィルタは、コモンモードノイズおよびノーマルモードノイズに対して高いインピーダンスを備えることにより、コモンモードノイズおよびノーマルモードノイズをより低減できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
