公開番号2025142599
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042047
出願日2024-03-18
発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/50 20210101AFI20250924BHJP(基本的電気素子)
要約【課題】メインバスバ410が変形し難くすること。

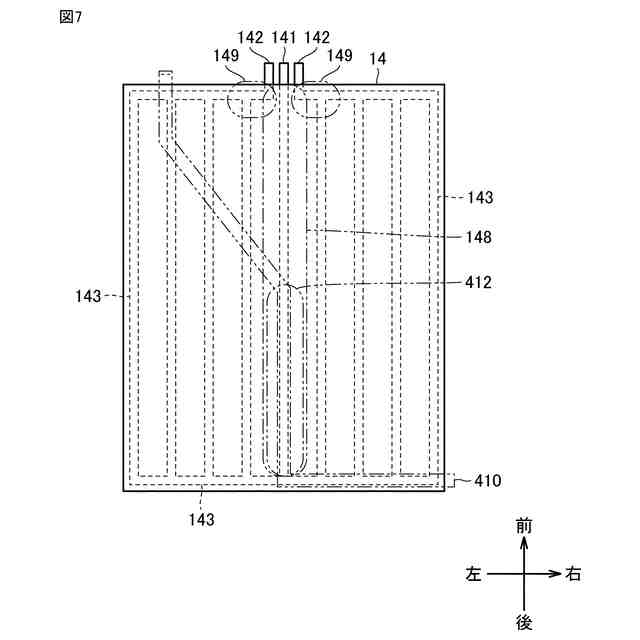

【解決手段】蓄電装置は、外部端子を含む蓄電モジュールと、蓄電モジュールと隣り合う位置に設けられるリレーボックスと、蓄電モジュールに接して設けられる冷却器14と、冷却器14に対して蓄電モジュールと反対側に設けられるとともに、外部端子およびリレーボックスに接続されるメインバスバ410とを備える。冷却器14は、冷媒が供給される供給部141と、冷媒が流れる流通路143とを含む。流通路143は、供給部141との接続部分から延びる導入部分148を含む。メインバスバ410は、導入部分148と重なるように延びる重なり部分412を含む。これにより、流通路143の導入部分以外の部分と比較して冷えた状態の冷媒が流れる導入部分148と、少なくとも一部が重なるようにメインバスバ410が設けられる。このため、メインバスバ410を良好に冷却できる。
【選択図】図7
特許請求の範囲【請求項１】
接続端子を含む蓄電池と、
前記蓄電池と隣り合う位置に設けられる接続機器と、
前記蓄電池に接して設けられる冷却器と、
前記冷却器に対して前記蓄電池と反対側に設けられるとともに、前記接続端子および前記接続機器に接続されるメインバスバとを備え、

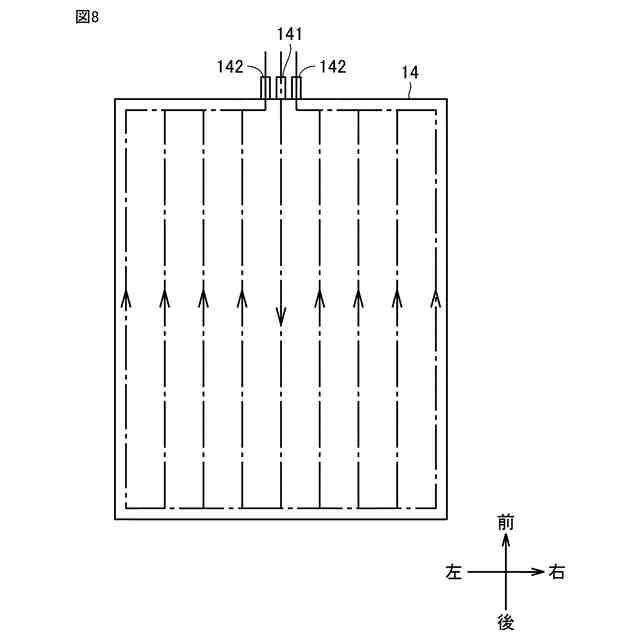

前記冷却器は、冷媒が供給される供給部と、前記冷媒が流れる流通路とを含み、
前記流通路は、前記供給部との接続部分から延びる導入部分を含み、
前記メインバスバは、前記導入部分と重なるように延びる重なり部分を含む、蓄電装置。
続きを表示（約 890 文字）【請求項２】
前記蓄電池は、複数の蓄電モジュールで構成され、
前記複数の蓄電モジュールは、各々、正極端子と負極端子とを有し、電力を充放電可能であり、電気的に直列に接続され、
前記接続端子は、総正極端子および総負極端子で構成され、
前記総正極端子は、前記蓄電モジュールの直列接続の末端の前記正極端子であり、
前記総負極端子は、前記蓄電モジュールの直列接続の末端の前記負極端子であり、
第１方向ならびに第２方向および第３方向は、互いに直交し、
前記蓄電モジュールは、前記第１方向および前記第２方向と比較して前記第３方向に長く、前記第３方向の両端にそれぞれ前記正極端子および前記負極端子を有し、
前記複数の蓄電モジュールは、前記第３方向の一方端において、隣接する２つの前記蓄電モジュールそれぞれの前記正極端子および前記負極端子が交互に並ぶように、前記第１方向に配列され、
隣接する２つの前記蓄電モジュールそれぞれの前記正極端子と前記負極端子とを、前記複数の蓄電モジュールのすべてが直列に接続されるように各々接続する複数のモジュール間バスバをさらに備え、
前記接続機器は、第１端子および第２端子を含み、
前記メインバスバは、前記第１端子と、前記総正極端子または前記総負極端子のうち前記接続機器から離れた方とを接続し、前記複数のモジュール間バスバから離れた位置に設けられる、請求項１に記載の蓄電装置。
【請求項３】
前記第２端子と、前記総正極端子または前記総負極端子のうち前記第１端子と接続されない方とを接続するサブバスバをさらに備え、
前記サブバスバは、前記メインバスバから離れた位置に設けられる、請求項２に記載の蓄電装置。
【請求項４】
前記冷却器は、前記冷媒が排出される排出部をさらに含み、
前記流通路は、前記排出部に繋がる排出部分を含み、
前記メインバスバは、前記排出部分と重なる部分を含まない、請求項１から請求項３のいずれかに記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
この開示は、蓄電装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、蓄電装置において蓄電モジュールを冷却する冷却装置がバスバを冷却する位置に配置される電池パックがあった（たとえば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５１０２７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
バスバには大電流が流れるため、バスバは高温になり易い。特許文献１のような構造において、バスバが高温になった場合、バスバが延びる方向へ変形することによって、バスバが接続される端子に大きな荷重が加えられる虞があった。
【０００５】
この開示は、上述した課題を解決するためになされたものであって、その目的は、バスバが変形し難くすることが可能な蓄電装置を提供することである。
【課題を解決するための手段】
【０００６】

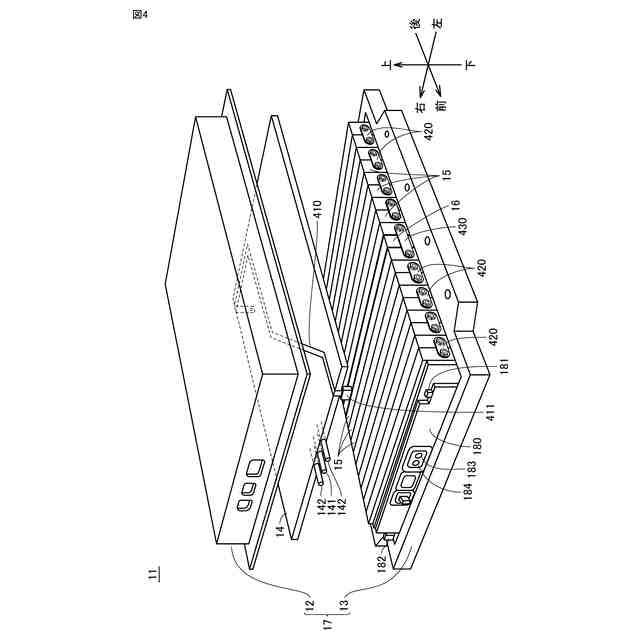

この開示に係る蓄電装置は、接続端子を含む蓄電池と、蓄電池と隣り合う位置に設けられる接続機器と、蓄電池に接して設けられる冷却器と、冷却器に対して蓄電池と反対側に設けられるとともに、接続端子および接続機器に接続されるメインバスバとを備える。冷却器は、冷媒が供給される供給部と、冷媒が流れる流通路とを含む。流通路は、供給部との接続部分から延びる導入部分を含む。メインバスバは、導入部分と重なるように延びる重なり部分を含む。
【０００７】
このような構成によれば、流通路の導入部分以外の部分と比較して冷えた状態の冷媒が流れる導入部分と、少なくとも一部が重なるようにメインバスバが設けられる。このため、メインバスバを良好に冷却できる。その結果、バスバが変形し難くすることが可能な蓄電装置を提供することができる。
【０００８】

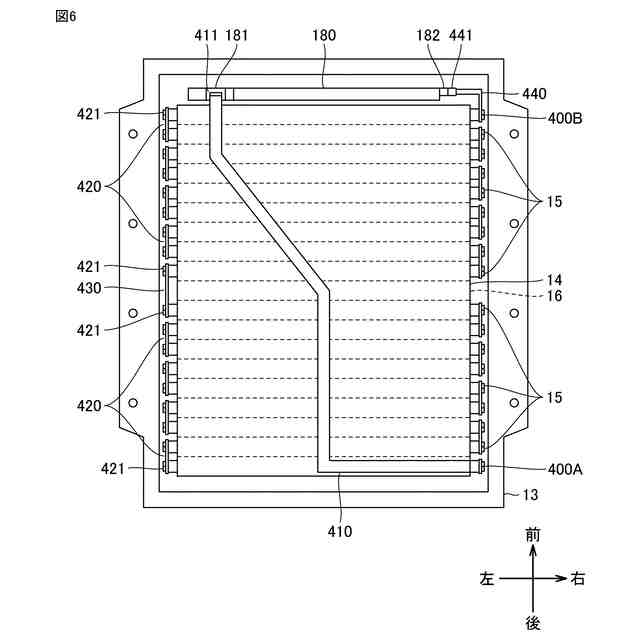

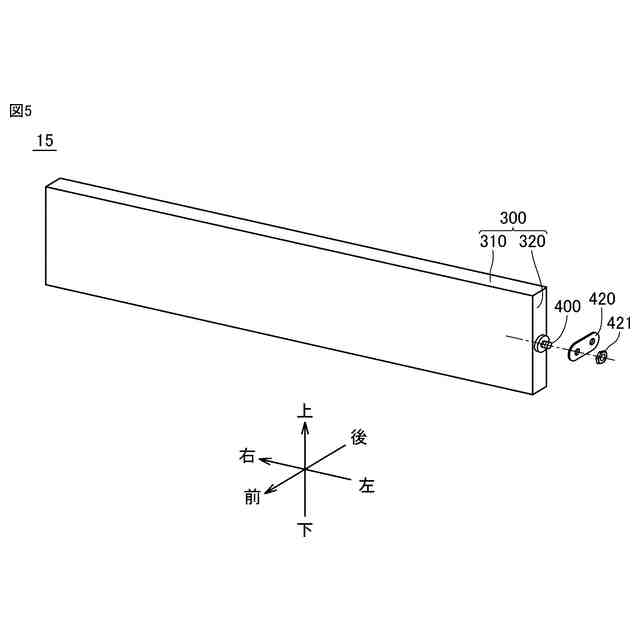

蓄電池は、複数の蓄電モジュールで構成されるようにしてもよい。複数の蓄電モジュールは、各々、正極端子と負極端子とを有し、電力を充放電可能であり、電気的に直列に接続される。接続端子は、総正極端子および総負極端子で構成される。総正極端子は、蓄電モジュールの直列接続の末端の正極端子である。総負極端子は、蓄電モジュールの直列接続の末端の負極端子である。第１方向ならびに第２方向および第３方向は、互いに直交する。蓄電モジュールは、第１方向および第２方向と比較して第３方向に長く、第３方向の両端にそれぞれ正極端子および負極端子を有する。複数の蓄電モジュールは、第３方向の一方端において、隣接する２つの蓄電モジュールそれぞれの正極端子および負極端子が交互に並ぶように、第１方向に配列される。蓄電装置は、隣接する２つの蓄電モジュールそれぞれの正極端子と負極端子とを、複数の蓄電モジュールのすべてが直列に接続されるように各々接続する複数のモジュール間バスバをさらに備える。接続機器は、第１端子および第２端子を含む。メインバスバは、第１端子と、総正極端子または総負極端子のうち接続機器から離れた方とを接続し、複数のモジュール間バスバから離れた位置に設けられるようにしてもよい。
【０００９】
このような構成によれば、メインバスバとモジュール間バスバとを離して配置することができる。その結果、メインバスバとモジュール間バスバとが接触することを抑制できる。
【００１０】
第２端子と、総正極端子または総負極端子のうち第１端子と接続されない方とを接続するサブバスバをさらに備え、サブバスバは、メインバスバから離れた位置に設けられるようにしてもよい。
（【００１１】以降は省略されています）
