公開番号2025140520
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039974
出願日2024-03-14
発明の名称モバイルユニットの連結構造
出願人ミサワホーム株式会社
代理人個人
主分類B60P 3/37 20060101AFI20250919BHJP(車両一般)
要約【課題】複数のモバイルユニット同士を容易に連結できるとともに容易に分割できるようにして、複数のモバイルユニットが随時かつ任意に移動が可能である状態を維持できるようにし、さらに、複数のモバイルユニット同士の連結箇所における雨仕舞いを確保する。
【解決手段】モバイルユニット同士を連結するとともに、対向する連絡口14a,113a間を取り囲んで通路スペース20を形成する連結包囲手段が、通路スペースを被覆する防水シート部30と、防水シート部における両側縁の下端部を保持する床部40と、を有し、床部40は、モバイルユニット間に架け渡された支持部41と、支持部41の上面に着脱自在に固定された床面部42と、床面部を支持部41に対して固定するための第一固定材44と、を備え、第一固定材は、床面部から支持部に向かって上から下に設けられることで床面部を支持部に固定している。
【選択図】図1
特許請求の範囲【請求項１】
複数のモバイルユニットが、互いの連絡口が対向した状態で隣り合って配置され、
隣り合う前記モバイルユニット同士の間に亘って設けられて当該モバイルユニット同士を連結するとともに、対向する前記連絡口間を取り囲んで通路スペースを形成する連結包囲手段を備えており、
前記連結包囲手段は、
前記通路スペースの上縁部と一側縁部と他側縁部を少なくとも被覆する防水シート部と、
隣り合う前記モバイルユニットに固定されない状態で、当該隣り合うモバイルユニット間に架け渡されて、前記通路スペースの下縁部に配置されるとともに、前記防水シート部における両側縁の下端部を保持する床部と、を有しており、
前記床部は、
隣り合う前記モバイルユニット間に架け渡されて配置された支持部と、
前記支持部の上面に着脱自在に固定されて前記通路スペースの床面を構成する床面部と、
前記床面部を前記支持部に対して固定するための第一固定材と、を備え、
前記第一固定材は、前記床面部から前記支持部に向かって上から下に設けられることで前記床面部を前記支持部に固定していることを特徴とするモバイルユニットの連結構造。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載のモバイルユニットの連結構造において、
前記床面部は、
前記支持部に載せられて前記第一固定材によって前記支持部に固定される下地部と、
前記下地部の上面に着脱自在に固定されて前記通路スペースの床面を構成する床仕上げ部と、
前記床仕上げ部を前記下地部に対して固定するための第二固定材と、を有し、
前記第二固定材は、前記床仕上げ部から前記下地部に向かって上から下に設けられることで前記床仕上げ部を前記下地部に固定していることを特徴とするモバイルユニットの連結構造。
【請求項３】
請求項１に記載のモバイルユニットの連結構造において、
前記支持部は、
隣り合う前記モバイルユニット間に架け渡される架設部と、
前記架設部に載せられて取り付けられるとともに、上面に、前記第一固定材によって前記床面部が固定される支持部本体と、を有し、
前記支持部本体は、前記架設部が、隣り合う前記モバイルユニット間に架け渡された方向に沿って前記架設部の上面を摺動自在となっていることを特徴とするモバイルユニットの連結構造。
【請求項４】
請求項１に記載のモバイルユニットの連結構造において、
前記支持部と前記床面部と間には、シート状のシール材が挟み込まれて設けられ、
前記シール材は、隣り合う前記モバイルユニット間に架け渡されていることを特徴とするモバイルユニットの連結構造。
【請求項５】
請求項４に記載のモバイルユニットの連結構造において、
前記シール材の上面であって、かつ、前記床面部と、当該床面部と隣り合う前記モバイルユニットとの間の隙間に第一断熱材が充填されていることを特徴とするモバイルユニットの連結構造。
【請求項６】
請求項１に記載のモバイルユニットの連結構造において、
前記防水シート部は、
前記連絡口側に位置する内側シート部と、
前記内側シート部よりも外側に位置する外側シート部と、を有し、
前記内側シート部及び前記外側シート部はそれぞれ、前記第一モバイルユニット側と前記第二モバイルユニット側に分離自在に構成され、
前記内側シート部と前記外側シート部との間には第二断熱材が充填されていることを特徴とするモバイルユニットの連結構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モバイルユニットの連結構造に関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
従来、簡易的に移設や設置が可能なモバイルユニットについては、コンテナハウスやトレーラーハウス、キャンピングカー等として広く知られている。また、モバイルユニットは、住居や店舗、事務所として常設されたり、仮設の宿泊施設として利用されたり、自然災害時における仮設住宅としても利用されるなど、近年、需要が高まっている。
その一方で、このようなモバイルユニットは、自動車によって牽引・搬送されることから法規制（道路運送車両法等）内に収まる大きさにする必要があるが、その分、内部空間が狭いという問題がある。そこで、例えば特許文献１に開示されるように、内部空間の拡張を目的として複数のモバイルユニット同士を行き来可能とするために連結する場合がある。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－３０５７５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、モバイルユニットは、その利用形態によっては建築基準法上の建築物に当たらない場合があり、その場合は、専用の工具等を用いずに、複数のモバイルユニット同士を容易に連結できるとともに容易に分割（分離）できるようにして、複数のモバイルユニットが随時かつ任意に移動が可能である状態を維持できるようにしなければならない。さらに、複数のモバイルユニット同士を連結するにあたっては、雨水等の浸入を防ぐ必要があるため、連結箇所における雨仕舞いの確保が求められる。
【０００５】
本発明は上記事情に鑑みてなされたものであり、その目的は、複数のモバイルユニット同士を容易に連結できるとともに容易に分割できるようにして、複数のモバイルユニットが随時かつ任意に移動が可能である状態を維持できるようにし、さらに、複数のモバイルユニット同士の連結箇所における雨仕舞いを確保することである。
【課題を解決するための手段】
【０００６】

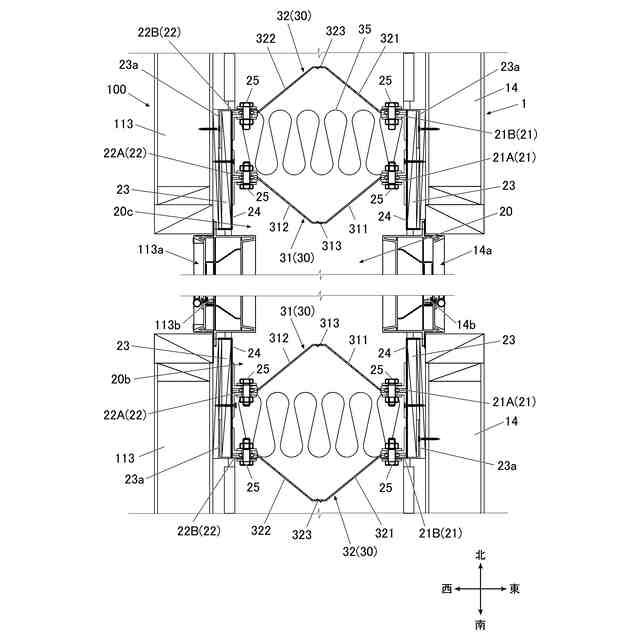

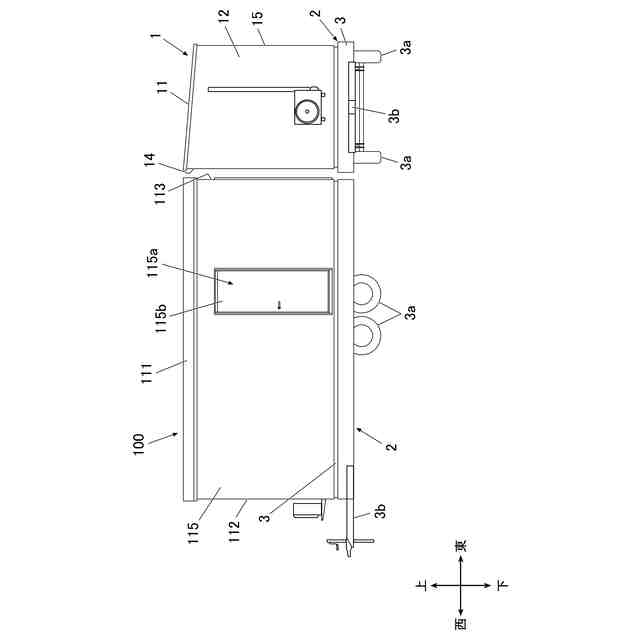

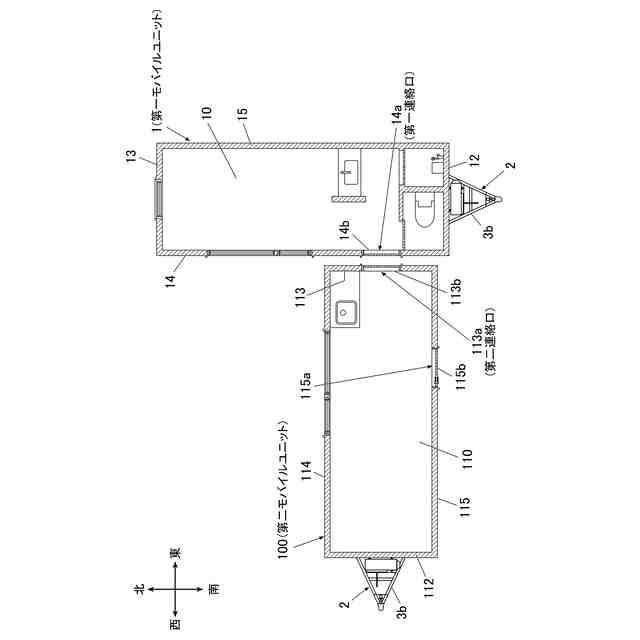

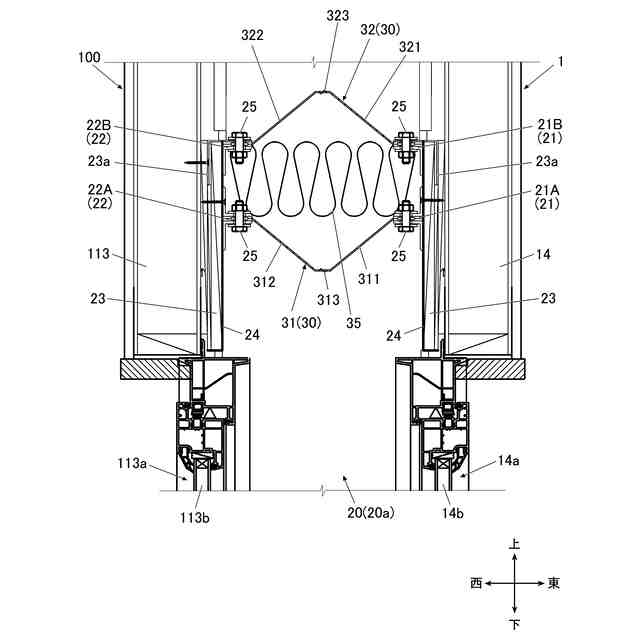

請求項１に記載の発明は、例えば図１～図１２に示すように、複数のモバイルユニット１，１００が、互いの連絡口１４ａ，１１３ａが対向した状態で隣り合って配置され、
隣り合う前記モバイルユニット１，１００同士の間に亘って設けられて当該モバイルユニット１，１００同士を連結するとともに、対向する前記連絡口１４ａ，１１３ａ間を取り囲んで通路スペース２０を形成する連結包囲手段を備えており、
前記連結包囲手段は、
前記通路スペース２０の上縁部２０ａと一側縁部２０ｂと他側縁部２０ｃを少なくとも被覆する防水シート部３０と、
隣り合う前記モバイルユニット１，１００に固定されない状態で、当該隣り合うモバイルユニット１，１００間に架け渡されて、前記通路スペース２０の下縁部に配置されるとともに、前記防水シート部３０における両側縁の下端部を保持する床部４０と、を有しており、
前記床部４０は、
隣り合う前記モバイルユニット１，１００間に架け渡されて配置された支持部４１と、
前記支持部４１の上面に着脱自在に固定されて前記通路スペース２０の床面を構成する床面部４２と、
前記床面部４２を前記支持部４１に対して固定するための第一固定材４４と、を備え、
前記第一固定材４４は、前記床面部４２から前記支持部４１に向かって上から下に設けられることで前記床面部４２を前記支持部４１に固定していることを特徴とする。
【０００７】
請求項１に記載の発明によれば、連結包囲手段が、隣り合うモバイルユニット１，１００同士の間に亘って設けられて当該モバイルユニット１，１００同士を連結するとともに、対向する連絡口１４ａ，１１３ａ間を取り囲んで通路スペース２０を形成しているので、隣り合うモバイルユニット１，１００同士を、当該隣り合うモバイルユニット１，１００同士の間を行き来自在な状態で容易に連結できるとともに容易に分割できるようにして、複数のモバイルユニット１，１００が随時かつ任意に移動が可能である状態に維持することができる。
さらに、連結包囲手段は、通路スペース２０の上縁部２０ａと一側縁部２０ｂと他側縁部２０ｃを少なくとも被覆する防水シート部３０を有しているので、防水シート部３０によって、床部４０よりも上方の位置で雨水が通路スペース２０内に浸入することを防ぐことができる。
また、連結包囲手段が、隣り合うモバイルユニット１，１００に固定されない状態で、当該隣り合うモバイルユニット１，１００間に架け渡されて、通路スペース２０の下縁部に配置されるとともに、防水シート部３０における両側縁の下端部を保持する床部４０を有しているので、この床部４０によって、隣り合うモバイルユニット１，１００同士を、通路スペース２０の下縁部２０ｄに沿って容易に連結でき、歩行に用いることができるようにしつつ、防水シート部３０と床部４０によって通路スペース２０を隙間なく取り囲んで防水性を向上でき、隣り合うモバイルユニット１，１００同士の連結箇所における雨仕舞いを確保することができる。
しかも、床部４０は、隣り合うモバイルユニット１，１００間に架け渡されて配置された支持部４１と、支持部４１の上面に着脱自在に固定されて通路スペース２０の床面を構成する床面部４２と、床面部４２を支持部４１に対して固定するための第一固定材４４と、を備え、第一固定材４４は、床面部４２から支持部４１に向かって上から下に設けられることで床面部４２を支持部４１に固定しているので、床面部４２を支持部４１に固定する際に上から作業を行うことができる。つまり、通路スペース２０内で、床面部４２を支持部４１に固定する作業を行うことが可能となるので、例えば床面部４２を支持部４１に固定する際に下から作業を行う場合に比して容易に、床面部４２を支持部４１に固定したり固定解除したりすることが可能となる。これにより、隣り合うモバイルユニット１，１００同士を、当該隣り合うモバイルユニット１，１００同士の間を行き来自在な状態で更に容易に連結できるとともに更に容易に分割できるようにして、複数のモバイルユニット１，１００が随時かつ任意に移動が可能である状態に維持することができる。
【０００８】

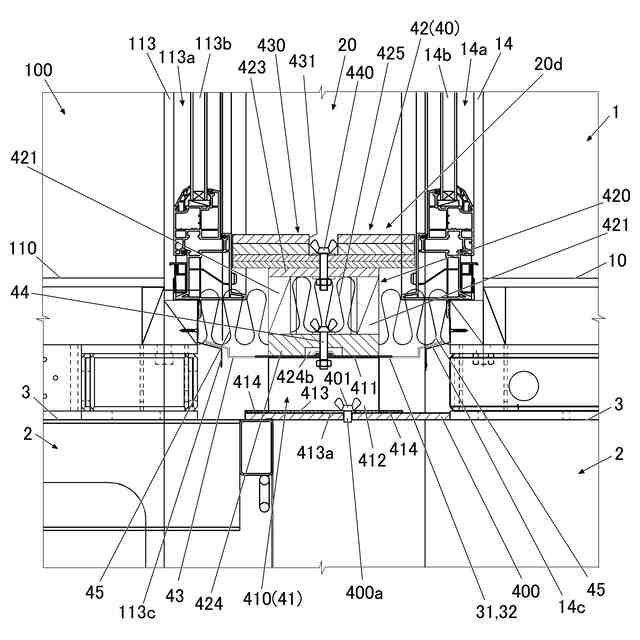

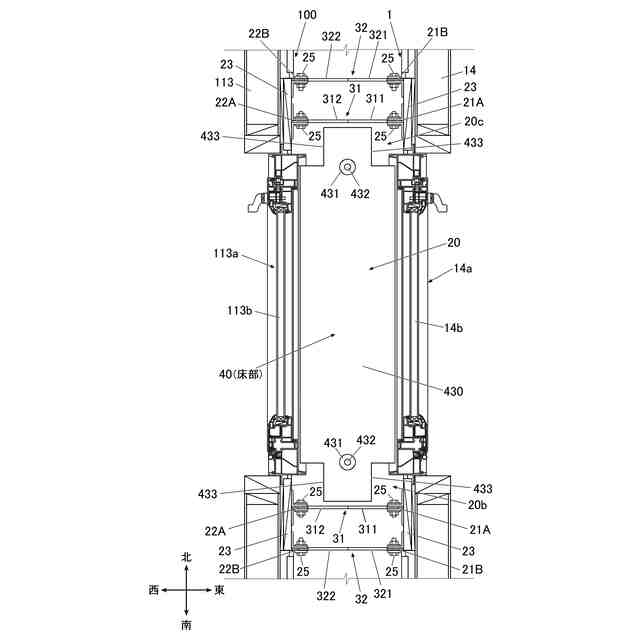

請求項２に記載の発明は、例えば図７～図１２に示すように、請求項１に記載のモバイルユニット１，１００の連結構造において、
前記床面部４２は、
前記支持部４１に載せられて前記第一固定材４４によって前記支持部４１に固定される下地部４２０と、
前記下地部４２０の上面に着脱自在に固定されて前記通路スペース２０の床面を構成する床仕上げ部４３０と、
前記床仕上げ部４３０を前記下地部４２０に対して固定するための第二固定材４４０と、を有し、
前記第二固定材４４０は、前記床仕上げ部４３０から前記下地部４２０に向かって上から下に設けられることで前記床仕上げ部４３０を前記下地部４２０に固定していることを特徴とする。
【０００９】
請求項２に記載の発明によれば、床面部４２は、支持部４１に載せられて第一固定材４４によって支持部４１に固定される下地部４２０と、下地部４２０の上面に着脱自在に固定されて通路スペース２０の床面を構成する床仕上げ部４３０と、床仕上げ部４３０を下地部４２０に対して固定するための第二固定材４４０と、を有し、第二固定材４４０は、床仕上げ部４３０から下地部４２０に向かって上から下に設けられることで床仕上げ部４３０を下地部４２０に固定しているので、床仕上げ部４３０を下地部４２０に固定する際に上から作業を行うことができる。つまり、通路スペース２０内で、床仕上げ部４３０を下地部４２０に固定する作業を行うことが可能となるので、例えば床仕上げ部４３０を下地部４２０に固定する際に下から作業を行う場合に比して容易に、床仕上げ部４３０を下地部４２０に固定したり固定解除したりすることが可能となる。これにより、隣り合うモバイルユニット１，１００同士を、当該隣り合うモバイルユニット１，１００同士の間を行き来自在な状態で更に容易に連結できるとともに更に容易に分割できるようにして、複数のモバイルユニット１，１００が随時かつ任意に移動が可能である状態に維持することができる。
【００１０】
請求項３に記載の発明は、例えば図７～図１２に示すように、請求項１に記載のモバイルユニット１１，１００の連結構造において、
前記支持部４１は、
隣り合う前記モバイルユニット１，１００間に架け渡される架設部４００と、
前記架設部４００に載せられて取り付けられるとともに、上面に、前記第一固定材４４によって前記床面部４２が固定される支持部本体４１０と、を有し、
前記支持部本体４１０は、前記架設部４００が、隣り合う前記モバイルユニット１，１００間に架け渡された方向に沿って前記架設部４００の上面を摺動自在となっていることを特徴とする。
（【００１１】以降は省略されています）
