公開番号2025141120
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040894
出願日2024-03-15
発明の名称スクリーンの製造方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G03B 21/60 20140101AFI20250919BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】光拡散性に優れるスクリーンの製造方法を提供する。
【解決手段】本発明のスクリーンの製造方法は、硬化後に透光性を有する光硬化型または熱硬化型の液状樹脂と、凹凸形成面を有する成形型と、を用意する工程と、成形型の凹凸形成面上に液状樹脂を配置する工程と、凹凸形成面上に液状樹脂が配置された状態の成形型を密閉容器に収容し、密閉容器内を減圧雰囲気とする工程と、密閉容器内を減圧雰囲気とした後、液状樹脂の内部に気泡が含有されている状態で光または熱を加えて液状樹脂を硬化させ、気泡を含有した固体状樹脂からなる透光性樹脂部を形成する工程と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
透光性樹脂部と基材とを備えるスクリーンの製造方法であって、
硬化後に透光性を有する光硬化型または熱硬化型の液状樹脂と、凹凸形成面を有する成形型と、を用意する工程と、
前記成形型の前記凹凸形成面上に前記液状樹脂を配置する工程と、
前記凹凸形成面上に前記液状樹脂が配置された状態の前記成形型を密閉容器に収容し、前記密閉容器内を減圧雰囲気とする工程と、
前記密閉容器内を減圧雰囲気とした後、前記液状樹脂の内部に気泡が含有されている状態で光または熱を加えて前記液状樹脂を硬化させ、前記気泡を含有した固体状樹脂からなる前記透光性樹脂部を形成する工程と、
を備える、スクリーンの製造方法。
続きを表示（約 1,200 文字）【請求項２】
前記成形型が前記基材であり、
前記液状樹脂を硬化させた後、前記固体状樹脂から前記成形型を離型しない、請求項１に記載のスクリーンの製造方法。
【請求項３】
前記成形型が金型であり、
前記液状樹脂を硬化させた後、前記固体状樹脂から前記成形型を離型する工程と、
前記透光性樹脂部に前記基材を接合する工程と、
をさらに備える、請求項１に記載のスクリーンの製造方法。
【請求項４】
前記液状樹脂が熱硬化型の液状樹脂であり、
金属部材を用意する工程と、
前記成形型の前記凹凸形成面上に前記液状樹脂を配置した後、前記液状樹脂の表面に前記金属部材を当接させる工程と、
前記液状樹脂を硬化させた後、前記固体状樹脂から前記金属部材を取り外す工程と、
をさらに備え、
前記液状樹脂を硬化させる工程において、前記成形型および前記金属部材を当接させた前記液状樹脂に熱を加える、請求項３に記載のスクリーンの製造方法。
【請求項５】
前記凹凸形成面がフレネルレンズ形状を有する、請求項１から請求項４までのいずれか一項に記載のスクリーンの製造方法。
【請求項６】
前記透光性樹脂部を支持する支持部材を用意する工程と、
前記成形型の前記凹凸形成面上に前記液状樹脂が配置された状態で前記液状樹脂の表面に前記支持部材を当接させる工程と、
をさらに備える、請求項１から請求項４までのいずれか一項に記載のスクリーンの製造方法。
【請求項７】
前記支持部材は、前記凹凸形成面の凹凸の延在方向と交差する方向に延在する凹凸形成用パターンを有し、
前記液状樹脂に前記支持部材を当接させる工程において、前記液状樹脂に前記凹凸形成用パターンを当接させ、
前記液状樹脂を硬化させた後、前記固体状樹脂から前記支持部材を離型する工程をさらに備える、請求項６に記載のスクリーンの製造方法。
【請求項８】
前記液状樹脂が光硬化型の液状樹脂であり、
前記支持部材が透光性を有し、
前記液状樹脂を硬化させる工程において、前記支持部材を介して前記液状樹脂に光を照射し、前記液状樹脂を硬化させる、請求項６に記載のスクリーンの製造方法。
【請求項９】
前記基材と前記透光性樹脂部とが互いに当接する境界面に反射膜を成膜する工程をさらに備える、請求項１から請求項４までのいずれか一項に記載のスクリーンの製造方法。
【請求項１０】
前記液状樹脂を硬化させる前に、前記液状樹脂に前記気泡を注入する工程をさらに備える、請求項１から請求項４までのいずれか一項に記載のスクリーンの製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、スクリーンの製造方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
投射装置から投射される投射光を反射し、観察側に画像を表示する反射型スクリーンが従来から知られている。この種の反射型スクリーンとして、円弧状の複数の反射面を同心円状に配列したフレネルレンズ部を有するスクリーンが提案されている。このスクリーンによれば、投射装置からスクリーンに対して斜めに入射した投射光をフレネルレンズ部の効果によって一定の方向、すなわち観察者が存在する方向に向けて反射させることができる。下記の特許文献１に、光拡散粒子を含む樹脂組成物からなるフレネルレンズ層と、反射層と、を備える反射型スクリーンが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－６９１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献1には、フレネルレンズ層の母材として、アクリル樹脂等の熱可塑性樹脂、または、メタクリル酸エステル類等の熱硬化性樹脂を用いる例が記載されている。また、フレネルレンズ層に含有させる透明性が高い光拡散粒子として、硫酸バリウム、ガラス等の無機材料微粒子、または、メラミン、アクリル等の有機材料微粒子を用いる例が記載されている。
【０００５】
上記材料の組み合わせを考えると、特許文献１のフレネルレンズ層においては、フレネルレンズ層の母材と光拡散粒子との屈折率差が小さく、十分な光拡散効果が得られない、という課題がある。また、母材と光拡散粒子との屈折率差を大きくしようとすると、各材料の選定の自由度が小さくなり、良好な光拡散機能を有するスクリーンの製造が難しい、という課題がある。以上、反射型スクリーンの例を挙げて説明したが、上記の課題は透過型スクリーンにも共通の問題である。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一つの態様のスクリーンの製造方法は、透光性樹脂部と基材とを備えるスクリーンの製造方法であって、硬化後に透光性を有する光硬化型または熱硬化型の液状樹脂と、凹凸形成面を有する第１成形型と、を用意する工程と、前記第１成形型の前記凹凸形成面上に前記液状樹脂を配置する工程と、前記凹凸形成面上に前記液状樹脂が配置された状態の前記第１成形型を密閉容器に収容し、前記密閉容器内を減圧雰囲気とする工程と、前記密閉容器内を減圧雰囲気とした後、前記液状樹脂の内部に気泡が含有されている状態で光または熱を加えて前記液状樹脂を硬化させ、前記気泡を含有した固体状樹脂からなる前記透光性樹脂部を形成する工程と、を備える。
【図面の簡単な説明】
【０００７】
第１実施形態の投射システムの概略構成図である。
第１実施形態のスクリーンの正面図である。

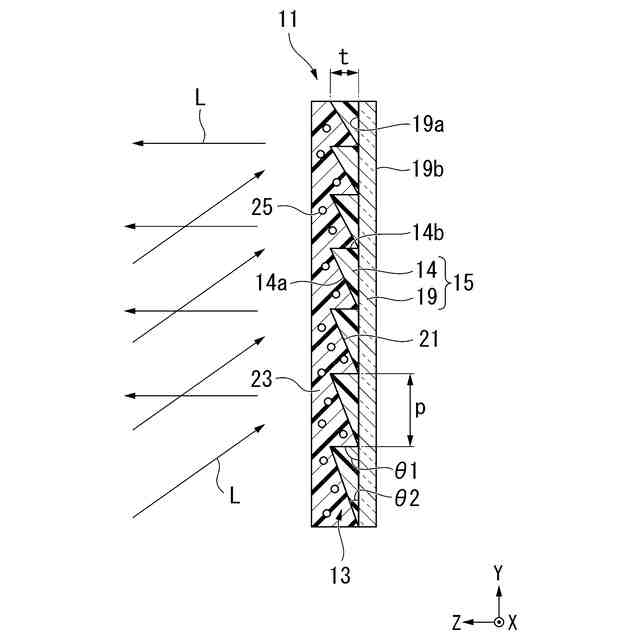

図２のＩＩＩ－ＩＩＩ線に沿うスクリーンの断面図である。

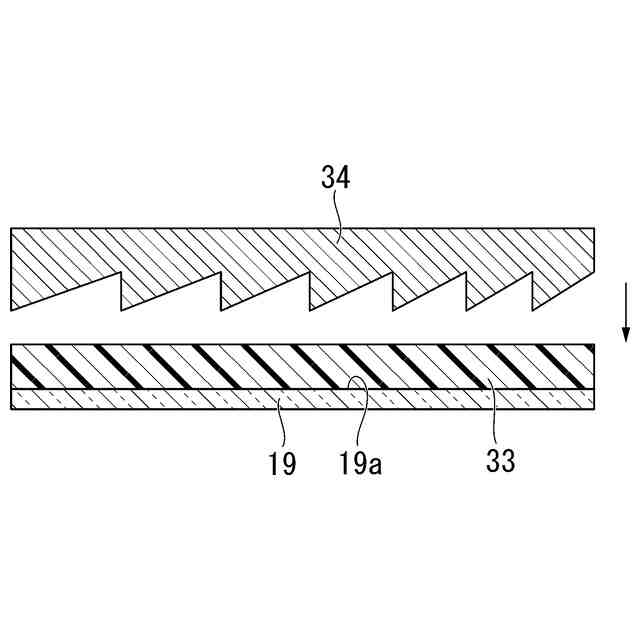

第１実施形態のスクリーンの製造方法における一工程を示す図である。

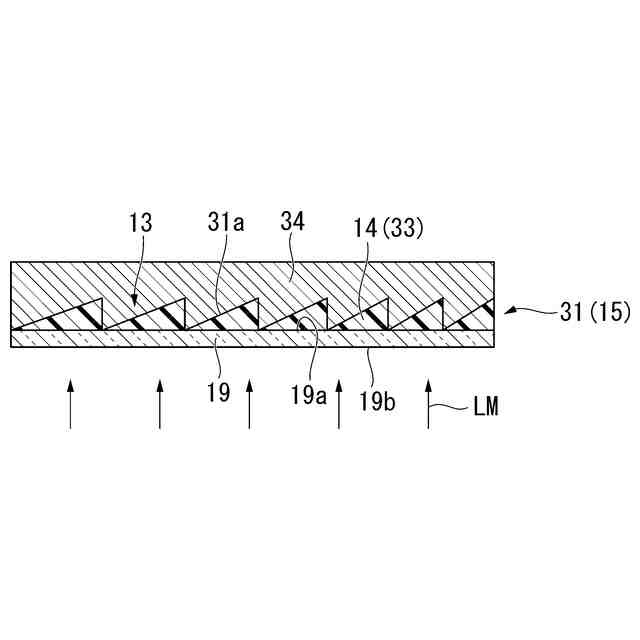

図４Ａの次の工程を示す図である。

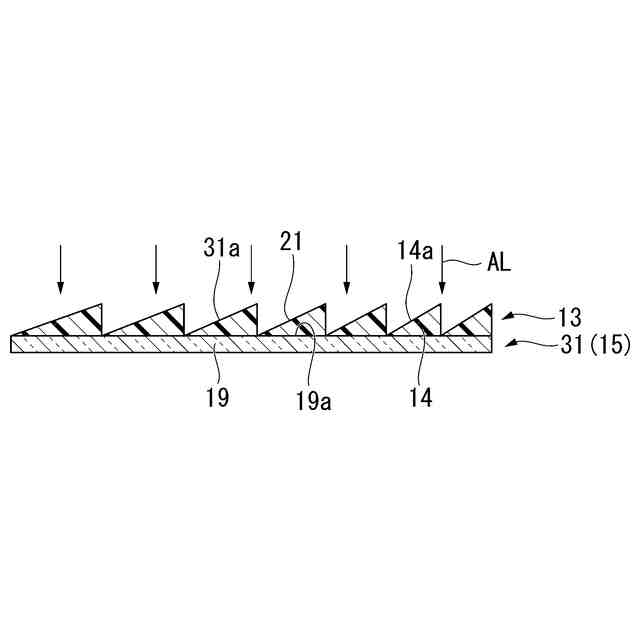

図４Ｂの次の工程を示す図である。

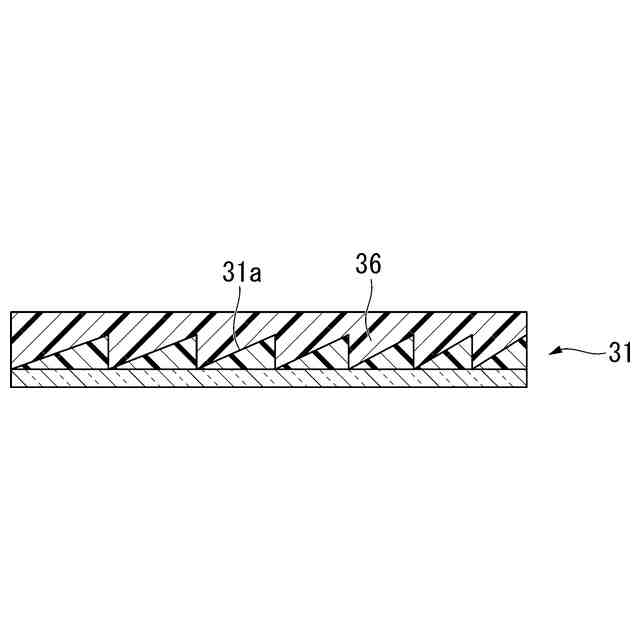

図４Ｃの次の工程を示す図である。

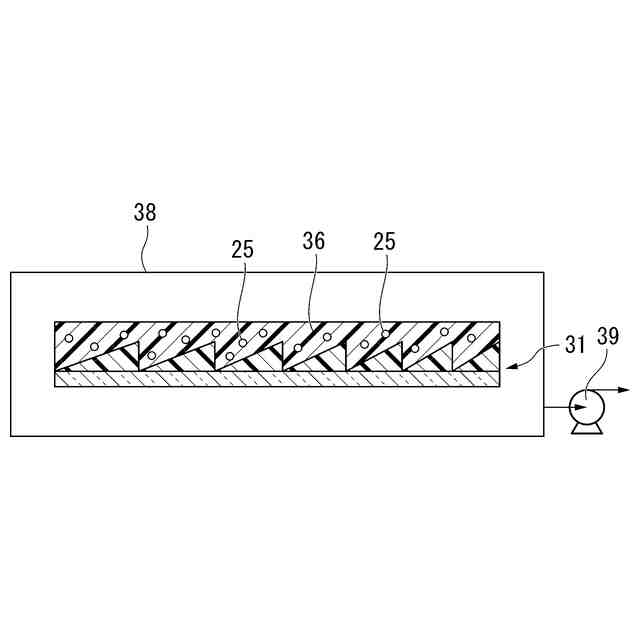

図４Ｄの次の工程を示す図である。

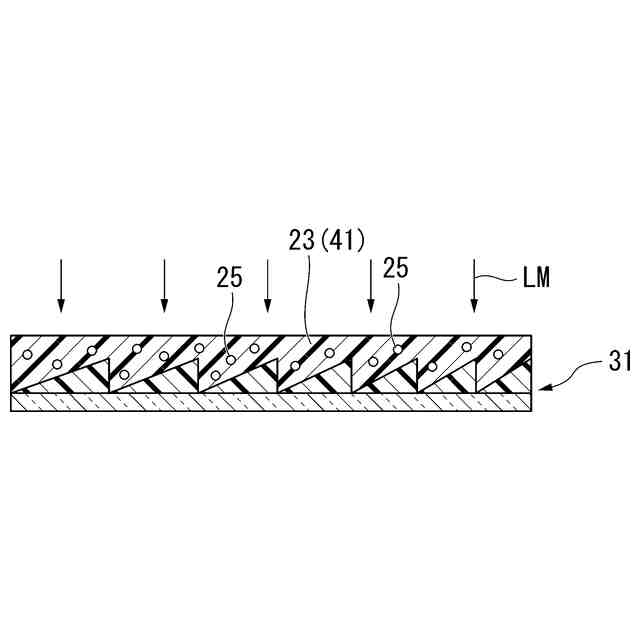

図４Ｅの次の工程を示す図である。
第２実施形態のスクリーンの製造方法における一工程を示す図である。
第３実施形態のスクリーンの製造方法における一工程を示す図である。
図６Ａの次の工程を示す図である。
図６Ｂの次の工程を示す図である。
図６Ｃの工程を経た後のスクリーンを示す断面図である。
第４実施形態のスクリーンの製造方法における一工程を示す図である。
第５実施形態のスクリーンの製造方法における一工程を示す図である。
図８Ａの次の工程を示す図である。
図８Ｂの次の工程を示す図である。
図８Ｃの次の工程を示す図である。
図８Ｄの次の工程を示す図である。
第６実施形態のスクリーンの製造方法における一工程を示す図である。
図９Ａの次の工程を示す図である。
図９Ｂの次の工程を示す図である。
【発明を実施するための形態】
【０００８】
［第１実施形態］
以下、本発明の第１実施形態について、図面を用いて説明する。
以下の各図面においては各構成要素を見やすくするため、構成要素によって寸法の縮尺を異ならせて示すことがある。
【０００９】

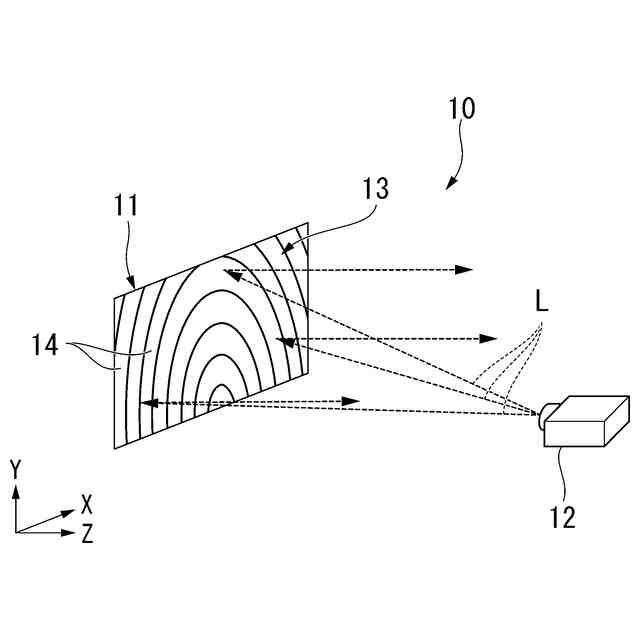

図１は、本実施形態の投射システム１０の概略構成図である。
図１に示すように、本実施形態の投射システム１０は、反射型スクリーン１１と、投射装置１２と、を備える。以下、反射型スクリーン１１を単にスクリーン１１と称する。投射装置１２は、スクリーン１１に向けて投射光Ｌを投射する。スクリーン１１は、投射装置１２から投射される投射光Ｌを反射して観察側に画像を表示する。スクリーン１１は、フレネルレンズ部１３を備え、投射装置１２からスクリーン１１に対して斜めに入射する投射光Ｌをフレネルレンズ部１３の作用により観察者が存在する方向に向けて平行に反射する。以下の説明では、スクリーン１１の水平方向に沿う軸をＸ軸とし、スクリーン１１の垂直方向に沿う軸をＹ軸とし、スクリーン１１の正面方向に沿う軸をＺ軸とする。すなわち、観察者から見て、左右方向がＸ軸方向に対応し、上下方向がＹ軸方向に対応し、奥行方向がＺ軸方向に対応する。
【００１０】

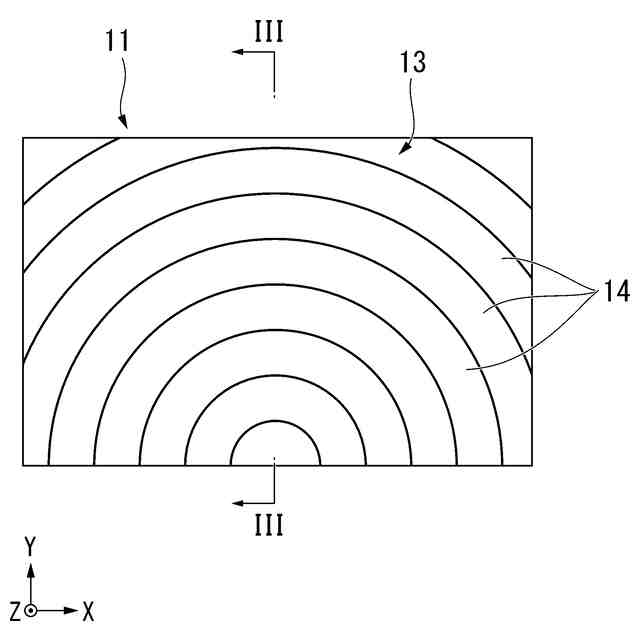

図２は、スクリーン１１の正面図である。
図２に示すように、スクリーン１１は、Ｘ軸方向の長さがＹ軸方向の長さよりも長い長方形状の形状を有する。スクリーン１１は、図２の紙面の手前側に突出する複数の凸部１４を備える。複数の凸部１４は、半径が互いに異なる円弧状の形状を有する。複数の凸部１４は、円弧状の凸部１４が同心円状に配列されたフレネルレンズ部１３、いわゆるサーキュラー型のフレネルレンズ部を構成する。フレネルレンズ部１３は、複数の凸部１４のそれぞれが投射装置１２から射出される投射光Ｌを観察者側に向けて反射する。
（【００１１】以降は省略されています）
