発明の名称推定装置、それを備える無線通信システム、それを備える推定システムおよびコンピュータに実行させるためのプログラム
出願人株式会社国際電気通信基礎技術研究所
代理人個人
主分類H04L 27/26 20060101AFI20250922BHJP(電気通信技術)
要約【課題】送信機と受信機との間の伝搬路の推定時刻と送信時刻とのラグによる乖離を抑圧可能な推定装置を提供する。

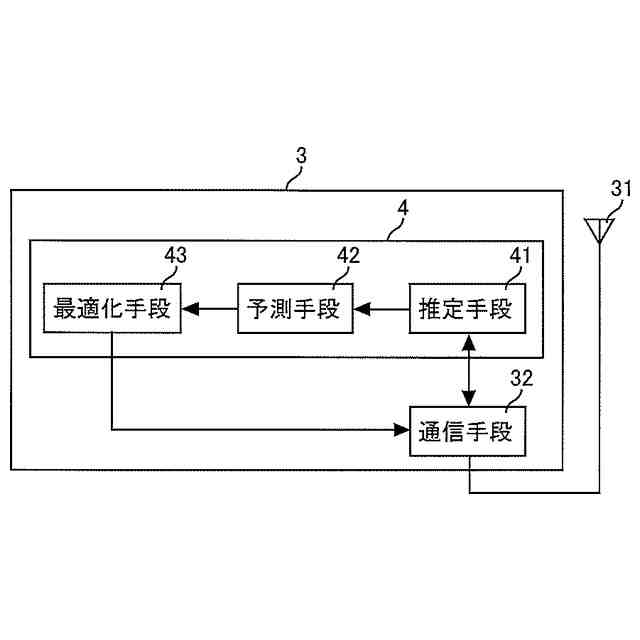

【解決手段】推定手段41は、受信信号を受信した受信時点における伝搬路のN_t個の周波数応答FQR_1～FQR_N_tを推定する。予測手段42は、推定手段41によって推定されたN_t個の周波数応答FQR_1～FQR_N_tからなるN_t個の観測値に基づいて、チャープカーネル関数をガウス過程回帰に用いてQ_t個の予測時点における伝搬路のQ_t個の周波数応答FQR’_1～FQR’_Q_tを算出して伝搬路のQ_t個の周波数応答FQR’_1～FQR’_Q_tを表す回帰式を予測する。最適化手段43は、Q_t個の周波数応答FQR’_1～FQR’_Q_tを用いて、N個の反射素子の反射係数とM_T個のアンテナの送信重みとを最適化してそれぞれIRSおよび送信機へフィードバックする。
【選択図】図2
特許請求の範囲【請求項１】
Ｍ
Ｔ
（Ｍ
Ｔ
は、１以上の整数）個のアンテナを有する送信機と、反射特性を動的に変更可能なＮ（Ｎは、１以上の整数）個の反射素子を有する電磁波反射体であるＩＲＳと、Ｍ
Ｒ
（Ｍ
Ｒ
は、１以上の整数）個のアンテナを有する受信機とが非直線状に配置された無線通信空間において、前記送信機が前記受信機へ既知の信号であるパイロット信号を送信したとき、前記送信機と前記受信機との間の伝搬路の周波数応答を前記受信機において推定する推定装置であって、
前記パイロット信号の受信信号を受けると、その受けた受信信号に基づいて、前記受信信号を受信した受信時点における前記伝搬路の周波数応答ＦＱＲを推定することをＮ
ｔ
（Ｎ
ｔ
は、１以上の整数）個の前記受信時点について実行してＮ
ｔ
個の周波数応答ＦＱＲ＿１～ＦＱＲ＿Ｎ
ｔ
を推定する推定手段と、
前記推定手段によって推定された前記Ｎ
ｔ
個の周波数応答ＦＱＲ＿１～ＦＱＲ＿Ｎ
ｔ
をＮ
ｔ
個の観測値とし、前記Ｎ
ｔ
個の観測値を用いて前記Ｎ
ｔ
個の受信時点よりも将来の時点であるＱ
ｔ
（Ｑ
ｔ
は、１以上の整数）個の予測時点における前記伝搬路のＱ
ｔ
個の周波数応答ＦＱＲ’＿１～ＦＱＲ’＿Ｑ
ｔ
を算出し、その算出した前記伝搬路のＱ
ｔ
個の周波数応答ＦＱＲ’＿１～ＦＱＲ’＿Ｑ
ｔ
を表す回帰式であって周波数が時間とともに連続的に変化する特性を示す回帰式を予測する予測手段と、
前記Ｑ
ｔ
個の周波数応答ＦＱＲ’＿１～ＦＱＲ’＿Ｑ
ｔ
を用いて、前記Ｎ個の反射素子の反射係数と前記Ｍ
Ｔ
個のアンテナの送信重みとを最適化する最適化処理を実行する最適化手段とを備え、
前記予測手段は、周波数が時間とともに連続的に変化するチャープカーネル関数をガウス過程回帰に用いて前記回帰式を予測する、推定装置。
続きを表示（約 2,700 文字）【請求項２】
前記予測手段は、前記受信機が速度ｖ（ｍ／ｓ）で等速直線運動を行い、予測ポイントの間隔がＴ
ｆ
（ｓ）であり、予測位置の個数がＰ（Ｐは、２以上の整数）であると仮定したときの直線状に一列に配列されたＰ本のアンテナへ１つの前記反射素子から電波が入射するモデルであるＳＩＭＯモデルにおいて、前記Ｎ
ｔ
個の前記受信時点に対する共分散行列Ｋと前記Ｎ
ｔ
個の前記受信時点および前記Ｑ
ｔ
個の予測時点に対する共分散行列Ｋ
＊
とを用いて前記伝搬路のＱ
ｔ
個の周波数応答ＦＱＲ’＿１～ＦＱＲ’＿Ｑ
ｔ
を算出する、請求項１に記載の推定装置。
【請求項３】
前記予測手段は、次式によって前記Ｑ
ｔ
個の予測時点における前記Ｑ
ｔ
個の周波数応答ＦＱＲ’＿１～ＦＱＲ’＿Ｑ
ｔ
を算出する、請求項２に記載の推定装置。
TIFF
2025142180000041.tif
10
46
式（３０）において、ｙ
Ｐ
は、Ｑ
ｔ
個の周波数応答ＦＱＲ’＿１～ＦＱＲ＿ＦＱＲ’＿Ｑ
ｔ
からなるベクトルであり、ｙは、Ｎ
ｔ
個の観測値からなるベクトルである。
【請求項４】
前記予測手段は、線形のチャープカーネル関数、２次のチャープカーネル関数および指数のチャープカーネル関数のいずれか１つをガウス過程回帰に用いて前記回帰式を予測する、請求項２に記載の推定装置。
【請求項５】
前記線形のチャープカーネル関数ｇ（ｔ）ｇ（ｔ’）は、次式からなる、請求項４に記載の推定装置。
TIFF
2025142180000042.tif
20
148
式（３１）において、φは、初期位相であり、ｆは、初期周波数であり、ｋは、周波数変化を決定するパラメータである。
【請求項６】
前記回帰式は、前記送信機から前記ＩＲＳ、および前記ＩＲＳから前記受信機のチャネルが重畳したチャネルであるカスケードチャネルにおける第１の回帰式と、前記送信機からの電波が前記受信機へ直接到達する直接リンクにおける第２の回帰式とからなり、
前記予測手段は、前記カスケードチャネルにおける前記反射素子ごとに前記第１の回帰式を予測するとともに、前記第２の回帰式を予測する、請求項１に記載の推定装置。
【請求項７】
前記最適化手段によって最適化された前記Ｎ個の反射係数および前記Ｍ
Ｔ
個のアンテナの送信重みをそれぞれ前記ＩＲＳおよび前記送信機へフィードバックするフィードバック手段を更に備える、請求項１に記載の推定装置。
【請求項８】
請求項１から請求項７のいずれか１項に記載の推定装置を備える前記受信機と、前記送信機と、前記ＩＲＳとを備える無線通信システム。
【請求項９】
Ｍ
Ｔ
（Ｍ
Ｔ
は、１以上の整数）個のアンテナを有する送信機と、反射特性を動的に変更可能なＮ（Ｎは、１以上の整数）個の反射素子を有する電磁波反射体であるＩＲＳと、Ｍ
Ｒ
（Ｍ
Ｒ
は、１以上の整数）個のアンテナを有する受信機とが非直線状に配置された無線通信空間において、前記送信機が前記受信機へ既知の信号であるパイロット信号を送信したとき、前記送信機と前記受信機との間の伝搬路の周波数応答を前記受信機の推定装置においてコンピュータに実行させるためのプログラムであって、
推定手段が、前記パイロット信号の受信信号を受けると、その受けた受信信号に基づいて、前記受信信号を受信した受信時点における前記伝搬路の周波数応答ＦＱＲを推定することをＮ
ｔ
（Ｎ
ｔ
は、１以上の整数）個の前記受信時点について実行してＮ
ｔ
個の周波数応答ＦＱＲ＿１～ＦＱＲ＿Ｎ
ｔ
を推定する第１のステップと、
予測手段が、前記第１のステップにおいて、前記推定手段によって推定された前記Ｎ
ｔ
個の周波数応答ＦＱＲ＿１～ＦＱＲ＿Ｎ
ｔ
をＮ
ｔ
個の観測値とし、前記Ｎ
ｔ
個の観測値を用いて前記Ｎ
ｔ
個の受信時点よりも将来の時点であるＱ
ｔ
（Ｑ
ｔ
は、１以上の整数）個の予測時点における前記伝搬路のＱ
ｔ
個の周波数応答ＦＱＲ’＿１～ＦＱＲ’＿Ｑ
ｔ
を算出し、その算出した前記伝搬路のＱ
ｔ
個の周波数応答ＦＱＲ’＿１～ＦＱＲ’＿Ｑ
ｔ
を表す回帰式であって周波数が時間とともに連続的に変化する特性を示す回帰式を予測する第２のステップと、
最適化手段が、前記Ｑ
ｔ
個の周波数応答ＦＱＲ’＿１～ＦＱＲ’＿Ｑ
ｔ
を用いて、前記Ｎ個の反射素子の反射係数と前記Ｍ
Ｔ
個のアンテナの送信重みとを最適化する最適化処理を実行する第３のステップとをコンピュータに実行させ、
前記予測手段は、前記第２のステップにおいて、周波数が時間とともに連続的に変化するチャープカーネル関数をガウス過程回帰に用いて前記回帰式を予測する、コンピュータに実行させるためのプログラム。
【請求項１０】
前記予測手段は、前記第２のステップにおいて、前記受信機が速度ｖ（ｍ／ｓ）で等速直線運動を行い、予測ポイントの間隔がＴ
ｆ
（ｓ）であり、予測位置の個数がＰ（Ｐは、２以上の整数）であると仮定したときの直線状に一列に配列されたＰ本のアンテナへ１つの前記反射素子から電波が入射するモデルであるＳＩＭＯモデルにおいて、前記第１のステップにおいて、前記Ｎ
ｔ
個の受信時点に対する共分散行列Ｋと前記Ｎ
ｔ
個の受信時点および前記Ｑ
ｔ
個の予測時点に対する共分散行列Ｋ
＊
とを用いて前記伝搬路のＱ
ｔ
個の周波数応答ＦＱＲ’＿１～ＦＱＲ’＿Ｑ
ｔ
を算出する、請求項９に記載のコンピュータに実行させるためのプログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、推定装置、それを備える無線通信システム、それを備える推定システムおよびコンピュータに実行させるためのプログラムに関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
次世代通信規格では、第５世代移動通信システム（５Ｇ）の特徴である高速・大容量、低遅延、多数接続の各性能を高めつつ、ミリ波やテラヘルツ波などの高周波数帯を活用し、国内外のどこにいてもあらゆる人・情報・物にアクセス可能な通信インフラを構築することが求められている。
【０００３】
高い周波数の電波は、見通し外の伝搬が期待できず、電波の弱い場所が生じてしまう。そのため、反射特性を動的に変更可能な複数の受動反射素子で構成される電磁波反射体(ＩＲＳ: Intelligent Reflecting Surface）によって、高い周波数の電波の問題を解決する技術の検討が盛んになってきている（非特許文献１）。各素子の反射特性を適切に変更し、障害物を迂回した電波伝搬経路を形成することで、見通し外でも安定した通信を実現できる。
【０００４】
ＩＲＳは、基本的に電磁波反射板として作用し、高周波回路を持たないため、カバレッジ拡大のための従来のマルチホップ通信と比べ格段に消費電力が小さいという利点もある。
【先行技術文献】
【非特許文献】
【０００５】
Q. Wu and R. Zhang, “Towards Smart and Reconfigurable Environment: Intelligent Reflecting Surface Aided Wireless Network,” IEEE Commun. Mag., vol. 58, no. 1, pp. 106-112, 2020.
E. Basar, M. Di Renzo, J. De Rosny, M. Debbah, M. S. Alouini, and R. Zhang, “Wireless Communications Through Reconfigurable Intelligent Surfaces,” IEEE Access, vol. 7, no. June 2018, pp. 116753-116773, 2019.
Y. Yang, B. Zheng, S. Zhang, and R. Zhang, “Intelligent reflecting surface meets OFDM: Protocol design and rate maximization,” 2019. [Online]. Available: https://arxiv.org/abs/1906.09956.
B. Zheng and R. Zhang, “Intelligent Reflecting Surface-Enhanced OFDM: Channel Estimation and Reflection Optimization,” IEEE Wirel. Commun. Lett., vol. 9, no. 4, pp. 518-522, 2020.
Q.-U.-A. Nadeem, H. Alwazani, A. Kammoun, A. Chaaban, M. Debbah, and M.-S. Alouini, “Intelligent Reflecting Surface-Assisted Multi-User MISO Communication: Channel Estimation and Beamforming Design,” IEEE Open J. Commun. Soc., vol. 1, no. March,_pp. 661-680, 2020.
B. Zheng, C. You, and R. Zhang, “Fast Channel Estimation for IR-S Assisted OFDM,” IEEE Wirel. Commun. Lett., vol. 10, no. 3, pp.580-584, 2021.
C.Rasmussen, and C. Williams, “Gaussian processes for machine learning”, Adaptive computation and machine learning MIT Press, 2006. [Onlin]. Available: ｈｔｔｐｓ：／／ｄｉｒｅｃｔ．ｍｉｔ．ｅｄｕ／ｂｏｏｋｓ／ｂｏｏｋ／２３２０／Ｆａｕｓｓｉａｎ－Ｐｒｏｃｅｓｓｅｓ－ｆｏｒ－Ｍａｃｈｉｎｅ－Ｌｅａｒｎｉｎｇ
持橋大地，大羽成征，“ガウス過程と機械学習”講談社，２０１９．
B. Zheng, C. You, and R. Zhang, “First Channel Estimation for IRS-Assisted OFDM,” IEEE Wirei. Commun. Lett., vol. 10, no.3, pp.580-584, 2021.
M Cui, Z.Wu, Y.Lu, X.Wei and L.Dai, “Near-Field MIMO Communications for 6G: Fundamentals, Challengers, Potentials, and Future Directions,” in IEEE Communications Magazine, vol. 61, no. 1, pp. 40-46, January 2023, doi: 10.1109/MCOM.004.2200136.
Diederik P. Kingma, Jimmy Lei Ba, “ADAM: METHOD FOR STOCHASTIC OPTIMIZATION,” Published as a conference paper at ICLR 2015.
J. Akhtman and L. Hanzo, "Channel Impulse Response Tap Prediction for Time-Varying Wireless Channels," in IEEE Transactions on Vehicular Technology, vol. 56, no. 5, pp. 2767-2769, Sept. 2007.
ｈｔｔｐｓ://ja.wikipedia.org/wiki/%E3%83%81%E3%83%A3%E3%83%BC%E3%83%97%E4%BF%A1%E5%8F%B7＃:~:text=%E3%83%81%E3%83%A3%E3%83%BC%E3%83%97%E4%BF%A1%E5%8F%B7%EF%BC%88%E3%83%81%E3%83%A3%E3%83%BC%E3%83%97%E3%81%97%E3%82%93%E3%81%94%E3%81%86,%E7%94%A8%E9%80%94%E3%81%A7%E3%82%82%E5%88%A9%E7%94%A8%E3%81%95%E3%82%8C%E3%82%8B%E3%80%82.
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、ＩＲＳを用いた無線通信システム（ＩＲＳ－ａｓｓｉｔｅｄｓｙｓｔｅｍ）では、ＩＲＳ上の全ての反射素子について反射係数を最適化するため、送信アンテナ－各反射素子－受信アンテナの組み合わせだけ存在する膨大な伝搬路群の推定が必要になる（非特許文献２～非特許文献６）。
【０００７】
伝搬路の推定には、送信機と受信機との間で既知のトレーニング信号を用いることが一般的であるが、ＩＲＳ－ａｓｓｉｔｅｄｓｙｓｔｅｍでは、多数の伝搬路が存在するため、この伝搬路群の推定のためには長いトレーニング期間が必要となる。また、伝搬路群の推定値あるいは推定値より計算された反射パターンの情報を受信機からＩＲＳにフィードバックする必要があるため、チャネル推定（伝搬路推定）が行われた時刻からデータ送信の間にＩＲＳを用いないシステムと比較して長いラグが生じると考えられる。無線端末が移動する場合、必然的に伝搬路が変動し、推定が行われた時点からのラグが大きい場合、過去のチャネル推定値（伝搬路推定値）に基づいてＩＲＳを制御しても、その性能を最大限に引き出すことができない。
【０００８】
また、画像処理においては、一部の画像が欠落した場合、欠落した画像を補完する必要がある。
【０００９】
更に、録音機器では、波形の一部が切り取られるクリップという現象または測定中の外乱等によって波形の一部が欠損した場合、欠損した波形を補間する必要がある。
【００１０】
そこで、この発明の実施の形態によれば、送信機と受信機との間の伝搬路の推定時刻と送信時刻とのラグによる乖離を抑圧可能な推定装置を提供する。
（【００１１】以降は省略されています）
