公開番号2025143540
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025124030,2022114895
出願日2025-07-24,2022-07-19
発明の名称火災感知器
出願人能美防災株式会社
代理人弁理士法人エビス国際特許事務所
主分類G08B 17/10 20060101AFI20250924BHJP(信号)
要約【課題】電源から取り外した際に火災感知器の内部電圧Vが下がりにくく、点検試験を行うために火災感知器を点検試験器にすぐに接続すると点検試験のための通信モードに移行できないことから、点検試験の作業を迅速に行うことができない点を課題とする。
【解決手段】設置部から取り外して点検試験器に接続される火災感知器であって、角速度を計測するセンサを有し、前記火災感知器の一定の角度変化を所定時間内に検出した際に、前記点検試験器に対する通信モードを開始することを特徴とする火災感知器とする。
【選択図】図4
特許請求の範囲【請求項１】
設置部から取り外して点検試験器に接続される火災感知器であって、
角速度を計測するセンサを有し、
前記センサにより前記火災感知器の一定の角度変化を所定時間内に検出した際に、前記点検試験器に対する通信モードを開始することを特徴とする火災感知器。
続きを表示（約 260 文字）【請求項２】
角速度を計測する前記センサに換えて、磁気センサを設け、
前記磁気センサにより前記点検試験器に設けられた磁石からの磁場を検知した際に、前記点検試験器に対する通信モードを開始することを特徴とする請求項１記載の火災感知器。
【請求項３】
設置部から取り外して点検試験器に接続される火災感知器であって、
磁気センサを有し、
前記磁気センサにより前記点検試験器に設けられた磁石からの磁場を検知した際に、前記点検試験器に対する通信モードを開始することを特徴とする火災感知器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、取り外して試験を行う火災感知器に関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
火災感知器として用いられる煙感知器は、１年に一度、感度試験を行うことが消防法で定められている。感度試験は、有資格者により特許文献１に示すような感度試験器を用いて行われる。感度試験器は一種の点検試験器であり、持ち運び可能な箱状に形成される。図１（ｃ）に示すように、点検試験器４は試験器本体４１と共に火災感知器の試験器取付ベース４２を有している。図１（ａ）は、火災感知器３を天井５に固定された天井取付ベース６に取り付けて通常監視状態としている状況を示し、図２（ｂ）は、天井取付ベース６から取り外した火災感知器３を示す。また、図１（ｃ）は、火災感知器３を点検試験器４に取り付けた状況を示す。そして、図１（ａ）～（ｃ）に示すように、設置場所から取り外した火災感知器３を試験器取付ベース４２に取り付けて、図１（ｃ）の状態で火災感知器３の感度を測定することにより点検試験を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１４９１６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
火災感知器３である煙感知器は、点検試験器４から点検試験用の通信コマンドを受信して点検試験モードに移行する。しかしながら、天井等に設置して通常監視を行っている際に、火災感知器３が点検試験モードに移行してしまうと、受信機（図示せず）に誤応答してしまう可能性がある。そのため、通常監視状態では通信モードとなることを禁止している。そして、火災感知器の電源が非供給状態から供給状態になると、電圧の立ち上がりを検出して一定時間だけ点検試験器との間の通信を許可する通信モードに移行する。これにより、火災感知器を点検試験器に取り付けた際に電源電圧が供給されて、たとえば３０秒の一定時間だけ点検試験器との間の通信を許可される。この一定時間の通信許可の最中に点検試験用の通信コマンドを受けると、火災感知器３は点検試験モードとなって点検試験器４との間で点検試験のための通信を行う。
【０００５】

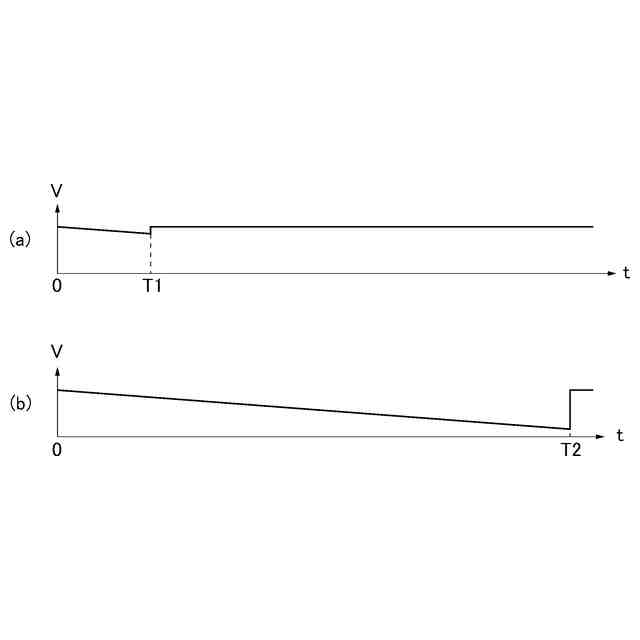

しかしながら、近年の火災感知器は低消費電力であり、天井取付ベース６から取り外した火災感知器３の内部電圧Ｖは、図２（ａ）の横軸０～Ｔ１、図２（ｂ）の横軸０～Ｔ２のようにゆっくりと低下する。図２は、ｔ＝０で火災感知器３を天井５に設けた天井取付ベース６から取り外した直後の、火災感知器３における内部電圧Ｖの時間変化を示している。内部電圧Ｖを縦軸で、時間ｔを横軸で示す。天井５等に設置されている火災感知器３を取り外して、すぐに点検試験器４の試験器取付ベース４２へ接続した場合は、図２（ａ）のように電圧が変化する。図２（ａ）は、火災感知器３を取り外して、Ｔ１の時点で点検試験器４の試験器取付ベース４２へ接続したときの内部電圧Ｖの時間変化である。Ｔ１の時点では、内部電圧Ｖがほとんど下がらない状態で試験器本体４１から火災感知器３に電源電圧が供給される。そのため、火災感知器３で非供給状態から供給状態になる際の内部電圧Ｖの立ち上がり変化が検出されず、通信モードにならない。
【０００６】
図２（ｂ）は、火災感知器を天井取付ベース６から取り外して十分に時間が経ってから点検試験器４の試験器取付ベース４２に取り付けた際の内部電圧Ｖの時間変化を示す。Ｔ２では、内部電圧Ｖが十分に下がっており、火災感知器３は、点検試験器４からの電源供給により内部電圧Ｖが大きく立ち上がって通信モードに移行する。そして、火災感知器３は、点検試験器４からの信号により点検試験モードに移行できる。火災感知器３が通信モードになるようにするためには、図２（ｂ）のＴ２の時点のように火災感知器３の内部電圧Ｖが十分に下がる時間まで待ってから点検試験器４へ接続する必要がある。このように、従来は、火災感知器３の内部電圧Ｖが十分に下がる時間まで点検試験器４へ接続できないため、点検試験を行う際に時間を要する。
【０００７】
本発明は、電源から取り外した際に火災感知器の内部電圧Ｖが下がりにくく、点検試験を行うために火災感知器を点検試験器にすぐに接続すると点検試験のための通信モードに移行できないことから、点検試験の作業を迅速に行うことができない点を課題とする。
【課題を解決するための手段】
【０００８】
本発明の一実施形態は、設置部から取り外して点検試験器に接続される火災感知器であって、角速度を計測するセンサを有し、前記火災感知器の一定の角度変化を所定時間内に検出した際に、前記点検試験器に対する通信モードを開始することを特徴とする火災感知器とするものである。
また、本発明の一実施形態は、設置部から取り外して点検試験器に接続される火災感知器であって、磁気センサを有し、前記磁気センサにより前記点検試験器に設けられた磁石からの磁場を検知した際に、前記点検試験器に対する通信モードを開始することを特徴とする火災感知器とするものである。
【発明の効果】
【０００９】
本発明により、電源から取り外した際に内部電圧Ｖが下がりにくい火災感知器について、点検試験器に接続する点検試験を迅速に行うことができる。
【図面の簡単な説明】
【００１０】
火災感知器を取り外して点検試験器で点検試験を行う状況を示す図。
天井から取り外した際の火災感知器の内部電圧変化を示すグラフ。

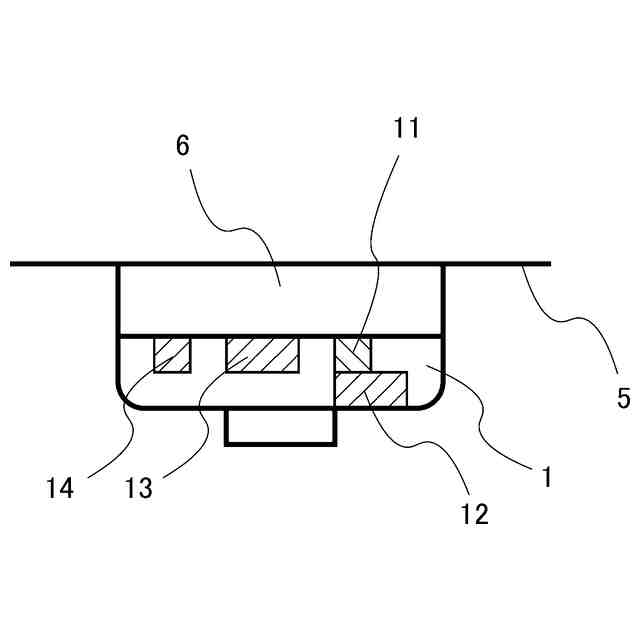

地磁気センサを設けた火災感知器が天井に取り付けられている状況を示す図。

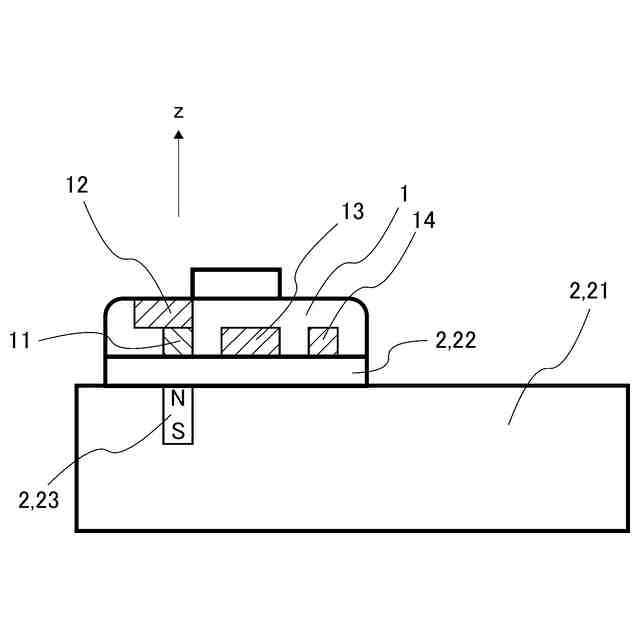

地磁気センサを設けた火災感知器を点検試験器に取り付けた状況を示す図。

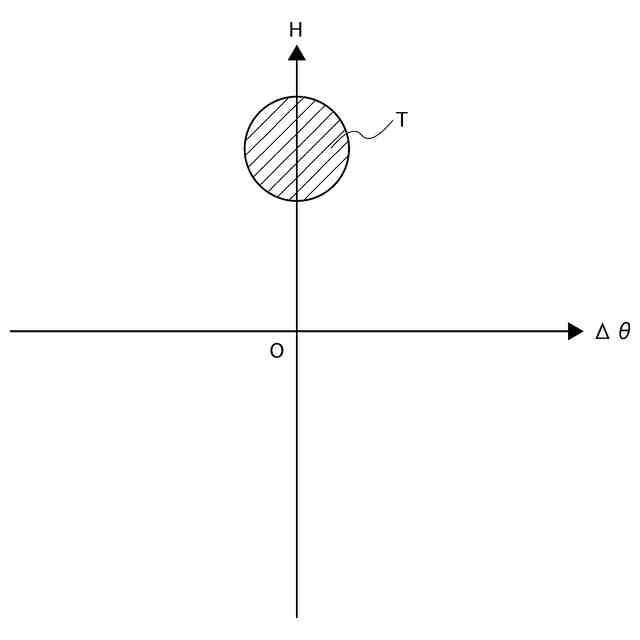

地磁気センサにより検出される磁場の角度と強度の許容範囲Ｔを示すグラフ。
【発明を実施するための形態】
（【００１１】以降は省略されています）
