特許ウォッチ

公開番号2025143662
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043004
出願日2024-03-19
発明の名称粘着剤組成物、粘着シート、光学積層体、及び画像表示装置
出願人日東電工株式会社
代理人弁理士法人青藍国際特許事務所
主分類C09J 4/02 20060101AFI20250925BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】高屈折率でありながらも被着体に対する浮きや剥がれを抑制しうる粘着シートの形成に適した粘着剤組成物を提供する。
【解決手段】提供される粘着剤組成物は、モノマー成分M、及び、その重合物からなる群から選択される少なくとも1種を含み、前記モノマー成分Mは、二重結合含有環を有するモノマーaを含み、前記粘着剤組成物は紫外線吸収剤を含み、前記粘着剤組成物から形成される粘着シートの屈折率が1.55以上である。前記二重結合含有環は、芳香環であってもよい。前記モノマーaは、前記二重結合含有環を有する(メタ)アクリルモノマーを含んでもよく、フェノキシベンジルアクリレートを含んでもよい。
【選択図】図1
特許請求の範囲【請求項１】
モノマー成分Ｍ、及び、その重合物からなる群から選択される少なくとも１種を含む粘着剤組成物であって、
前記モノマー成分Ｍは、二重結合含有環を有するモノマーａを含み、
前記粘着剤組成物は紫外線吸収剤を含み、
前記粘着剤組成物から形成される粘着シートの屈折率が１．５５以上である、
粘着剤組成物。
続きを表示（約 670 文字）【請求項２】
前記二重結合含有環が芳香環である、請求項１に記載の粘着剤組成物。
【請求項３】
前記モノマーａは、前記二重結合含有環を有する（メタ）アクリルモノマーを含む、請求項１に記載の粘着剤組成物。
【請求項４】
前記モノマーａは、フェノキシベンジルアクリレートを含む、請求項１に記載の粘着剤組成物。
【請求項５】
前記モノマー成分Ｍ中の前記モノマーａの含有率が３０重量％以上である、請求項１に記載の粘着剤組成物。
【請求項６】
前記紫外線吸収剤は２５℃で液状である、請求項１に記載の粘着剤組成物。
【請求項７】
前記粘着シートのヘイズが２．０％以下である、請求項１に記載の粘着剤組成物。
【請求項８】
前記粘着シートの厚さ方向の光線透過率が、波長３８０ｎｍの光について２５％以下であり、４２０ｎｍの光について８０％以上である、請求項１に記載の粘着剤組成物。
【請求項９】
前記粘着シートの色度が、ＪＩＳＺ８７８１－４：２０１３に定められたＣＩＥ１９７６Ｌ
*
，ａ
*
，ｂ
*
色空間の色度ｂ
*
の絶対値により表示して、２．０以下である、請求項１に記載の粘着剤組成物。
【請求項１０】
前記粘着剤組成物が、光重合開始剤を含む光硬化型の粘着剤組成物である、請求項１に記載の粘着剤組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着剤組成物、粘着シート、光学積層体、及び画像表示装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
近年、液晶表示装置及びエレクトロルミネセンス（ＥＬ）表示装置（例えば、有機ＥＬ表示装置、無機ＥＬ表示装置）に代表される画像表示装置が急速に普及している。画像表示装置は、一般に、偏光フィルムや位相差フィルム等の光学基材を含む光学積層体を備える。複数の光学基材を含む光学積層体において近接する光学基材の間には、通常、両者を接合する接合層が配置される。接合層の一例は、粘着剤組成物から形成された粘着シートである。
【０００３】
画像表示装置における表面輝度の向上には、高い屈折率を有する粘着シートの使用が有利である（特許文献１参照）。特許文献１には、ベースポリマーとして特定の組成及び重量平均分子量を有するアクリル系重合体と、無機粒子、可塑剤及びシランカップリング剤とを含む熱硬化型の粘着剤組成物が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１４３７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明者らの検討によれば、粘着シートの屈折率を高めた場合に、被着体に対する浮きや剥がれが、特にスマートフォン等の携帯機器のディスプレイにおいて生じる傾向にある。
【０００６】
本発明の課題は、高屈折率でありながらも被着体に対する浮きや剥がれを抑制しうる粘着シートの形成に適した粘着剤組成物を提供することにある。
【課題を解決するための手段】
【０００７】
［１］本発明の実施形態による粘着剤組成物は、モノマー成分Ｍ、及び、その重合物からなる群から選択される少なくとも１種を含む、粘着剤組成物であって、前記モノマー成分Ｍは、二重結合含有環を有するモノマーａを含み、前記粘着剤組成物は紫外線吸収剤を含み、前記粘着剤組成物から形成される粘着シートの屈折率が１．５５以上である。
［２］上記［１］に記載の粘着剤組成物において、前記二重結合含有環が芳香環であってもよい。
［３］上記［１］又は［２］に記載の粘着剤組成物において、前記モノマーａは、前記二重結合含有環を有する（メタ）アクリルモノマーを含んでいてもよい。
［４］上記［１］から［３］までのいずれかに記載の粘着剤組成物において、前記モノマーａは、フェノキシベンジルアクリレートを含んでいてもよい。
［５］上記［１］から［４］までのいずれかに記載の粘着剤組成物において、前記モノマー成分Ｍ中の前記モノマーａの含有率が３０重量％以上であってもよい。
［６］上記［１］から［５］までのいずれかに記載の粘着剤組成物において、前記紫外線吸収剤は２５℃で液状であってもよい。
［７］上記［１］から［６］までのいずれかに記載の粘着剤組成物において、前記粘着シートのヘイズが２．０％以下であってもよい。
［８］上記［１］から［７］までのいずれかに記載の粘着剤組成物において、前記粘着シートの厚さ方向の光線透過率が、波長３８０ｎｍの光について２５％以下であり、４２０ｎｍの光について８０％以上であってもよい。
［９］上記［１］から［８］までのいずれかに記載の粘着剤組成物において、前記粘着シートの色度が、ＪＩＳＺ８７８１－４：２０１３に定められたＣＩＥ１９７６Ｌ
*
，ａ
*
，ｂ
*
色空間の色度ｂ
*
の絶対値により表示して、２．０以下であってもよい。
［１０］上記［１］から［９］までのいずれかに記載の粘着剤組成物は、光重合開始剤を含む光硬化型の粘着剤組成物であってもよい。
［１１］上記［１０］に記載の粘着剤組成物において、前記光重合開始剤は、濃度１×１０
-4
ｇ／ｍＬのアセトニトリル溶液としたときに波長３７０ｎｍの光の吸光度が３×１０
-2
以上であってもよい。
［１２］上記［１０］又は［１１］に記載の粘着剤組成物において、前記粘着シート中の前記光重合開始剤の残存量が２００ｐｐｍ（重量基準）以下であってもよい。
［１３］上記［１］から［１２］までのいずれかに記載の粘着剤組成物は、無機粒子をさらに含んでいてもよい。
［１４］本発明の実施形態による粘着シートは、上記［１］から［１３］までのいずれかに記載の粘着剤組成物から形成された粘着シートである。
［１５］本発明の実施形態による光学積層体は、上記［１４］に記載の粘着シートと、光学フィルムと、を備える。
［１６］本発明の実施形態による画像表示装置は、上記［１５］に記載の光学積層体を備える。
【発明の効果】
【０００８】
本発明の実施形態によれば、高屈折率でありながらも被着体に対する浮きや剥がれを抑制しうる粘着シートの形成に適した粘着剤組成物を提供できる。また、そのような粘着剤組成物から形成された粘着シートを提供できる。さらに、そのような粘着シートと光学フィルムとを備える光学積層体を提供できる。さらに、そのような光学積層体を備える画像表示装置を提供できる。
【図面の簡単な説明】
【０００９】

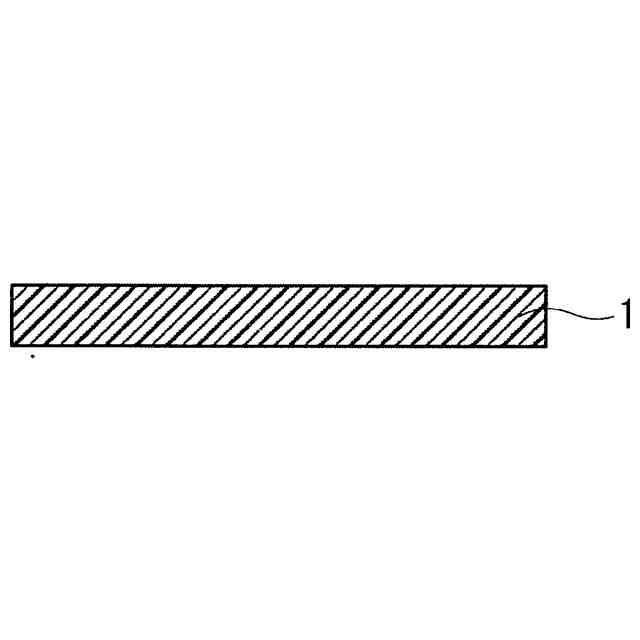

本発明の１つの実施形態による粘着シートの概略断面図である。
本発明の粘着剤組成物から本発明の粘着シートを形成する方法の一例を説明するための模式図である。

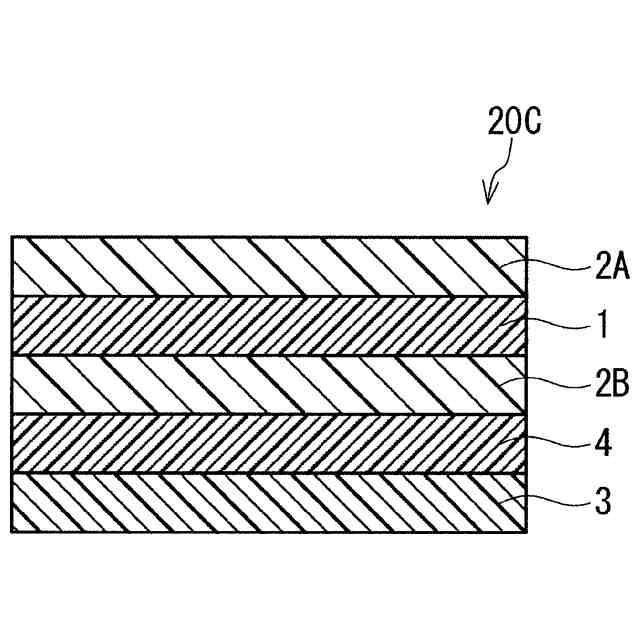

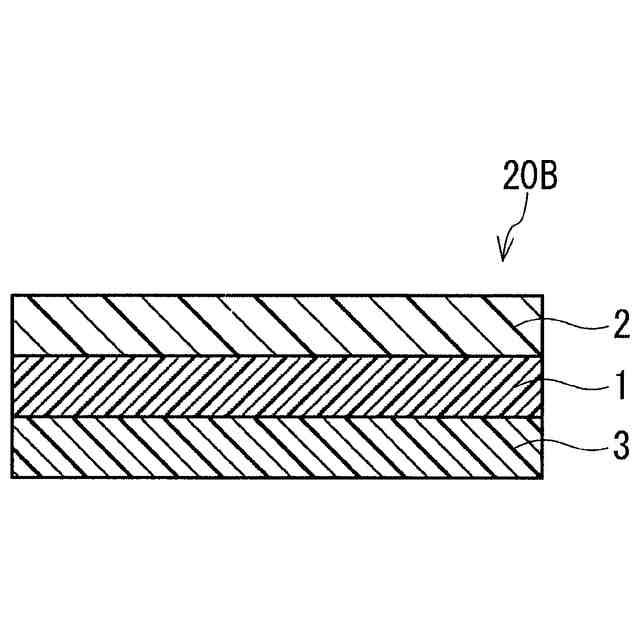

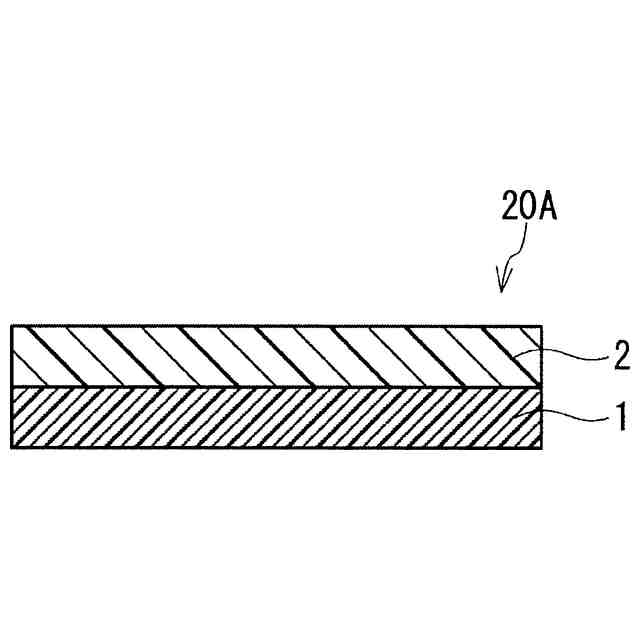

本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による画像表示装置の概略断面図である。
【発明を実施するための形態】
【００１０】
以下に本発明を詳細に説明するが、本発明は以下の実施形態に限定されるものではなく、本発明の要旨を逸脱しない範囲において、任意に変形して実施することができる。

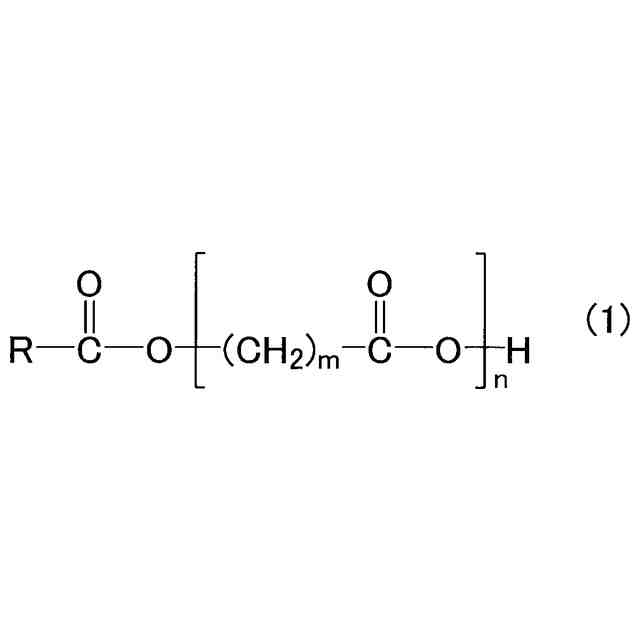

（【００１１】以降は省略されています）

関連特許
