特許ウォッチ

公開番号2025144546
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2025041892
出願日2025-03-14
発明の名称粘着剤組成物、粘着シート、光学積層体及び画像表示装置
出願人日東電工株式会社
代理人弁理士法人青藍国際特許事務所
主分類C09J 4/00 20060101AFI20250925BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】高い屈折率を有し、かつ、耐久性が改善された粘着シートを作製することに適した粘着剤組成物を提供する。
【解決手段】本発明の実施形態による粘着剤組成物は、モノマー成分Mと、無機粒子と、分散剤と、を含む。粘着剤組成物において、モノマー成分M100重量部に対する水酸基含有モノマーの含有量が0.1重量部未満である。
【選択図】図1
特許請求の範囲【請求項１】
モノマー成分Ｍと、
無機粒子と、
分散剤と、
を含み、
前記モノマー成分Ｍ１００重量部に対する水酸基含有モノマーの含有量が０．１重量部未満である、
粘着剤組成物。
続きを表示（約 590 文字）【請求項２】
前記モノマー成分Ｍは、二重結合含有環を有するモノマーａ１を含む、請求項１に記載の粘着剤組成物。
【請求項３】
前記二重結合含有環が芳香環である、請求項２に記載の粘着剤組成物。
【請求項４】
前記モノマー成分Ｍ１００重量部に対する前記モノマーａ１の含有量が８０重量部以上である、請求項２に記載の粘着剤組成物。
【請求項５】
前記モノマー成分Ｍは、単一重合体としたときのガラス転移温度が０℃以下であるモノマーａ２を含む、請求項１に記載の粘着剤組成物。
【請求項６】
前記モノマーａ２は、オキシアルキレン基を有する、請求項５に記載の粘着剤組成物。
【請求項７】
前記モノマー成分Ｍ１００重量部に対する前記モノマーａ２の含有量が２５重量部以下である、請求項５に記載の粘着剤組成物。
【請求項８】
前記無機粒子が酸化ジルコニウムを含む、請求項１に記載の粘着剤組成物。
【請求項９】
前記モノマー成分Ｍ１００重量部に対する前記無機粒子の含有量が９０重量部以上である、請求項１に記載の粘着剤組成物。
【請求項１０】
前記無機粒子は、表面処理剤によって表面処理されている、請求項１に記載の粘着剤組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着剤組成物、粘着シート、光学積層体及び画像表示装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
近年、液晶表示装置及びエレクトロルミネセンス（ＥＬ）表示装置（例えば、有機ＥＬ表示装置、無機ＥＬ表示装置）に代表される画像表示装置が急速に普及している。画像表示装置は、一般に、偏光フィルムや位相差フィルム等の光学基材を含む光学積層体を備える。複数の光学基材を含む光学積層体において近接する光学基材の間には、通常、両者を接合する接合層が配置される。接合層の一例は、粘着剤組成物から形成された粘着シートである。
【０００３】
特許文献１は、粘着シートの一例を開示している。特許文献１では、熱硬化型の粘着剤組成物から粘着シートが作製されている。熱硬化型の粘着剤組成物以外には、光を利用して粘着シートを作製できる光硬化型の粘着剤組成物も知られている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１４３７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
画像表示装置における表面輝度の向上には、高い屈折率を有する粘着シートの使用が有利である。しかし、本発明者らの検討によると、高い屈折率を有する粘着シートは、耐久性について改善の余地がある。
【０００６】
本発明の課題は、高い屈折率を有し、かつ、耐久性が改善された粘着シートを作製することに適した粘着剤組成物を提供することにある。
【課題を解決するための手段】
【０００７】
［１］本発明の実施形態による粘着剤組成物は、
モノマー成分Ｍと、
無機粒子と、
分散剤と、
を含み、
上記モノマー成分Ｍ１００重量部に対する水酸基含有モノマーの含有量が０．１重量部未満である。
［２］上記［１］に記載の粘着剤組成物において、上記モノマー成分Ｍは、二重結合含有環を有するモノマーａ１を含んでもよい。
［３］上記［２］に記載の粘着剤組成物において、上記二重結合含有環が芳香環であってもよい。
［４］上記［２］又は［３］に記載の粘着剤組成物において、上記モノマー成分Ｍ１００重量部に対する上記モノマーａ１の含有量が８０重量部以上であってもよい。
［５］上記［１］から［４］までのいずれかに記載の粘着剤組成物において、上記モノマー成分Ｍは、単一重合体としたときのガラス転移温度が０℃以下であるモノマーａ２を含んでもよい。
［６］上記［５］に記載の粘着剤組成物において、上記モノマーａ２は、オキシアルキレン基を有してもよい。
［７］上記［５］又は［６］に記載の粘着剤組成物において、上記モノマー成分Ｍ１００重量部に対する上記モノマーａ２の含有量が２５重量部以下であってもよい。
［８］上記［１］から［７］までのいずれかに記載の粘着剤組成物において、上記無機粒子が酸化ジルコニウムを含んでもよい。
［９］上記［１］から［８］までのいずれかに記載の粘着剤組成物において、上記モノマー成分Ｍ１００重量部に対する上記無機粒子の含有量が９０重量部以上であってもよい。
［１０］上記［１］から［１１］までのいずれかに記載の粘着剤組成物において、上記無機粒子は、表面処理剤によって表面処理されていてもよい。
［１１］上記［１２］に記載の粘着剤組成物において、上記表面処理剤は、シランカップリング剤を含んでいてもよい。
［１２］上記［１］から［１１］までのいずれかに記載の粘着剤組成物において、上記分散剤は、親水基を有してもよい。
［１３］上記［１］から［１２］までのいずれかに記載の粘着剤組成物において、上記分散剤は、芳香環を有してもよい。
［１４］上記［１］から［１３］までのいずれかに記載の粘着剤組成物は、重量平均分子量が１５００～３００００である重合物Ｂをさらに含んでもよい。
［１５］上記［１４］に記載の粘着剤組成物において、上記モノマー成分Ｍ１００重量部に対する上記重合物Ｂの含有量が０．１～２０重量部であってもよい。
［１６］上記［１］から［１５］までのいずれかに記載の粘着剤組成物は、光硬化型であってもよい。
［１７］本発明の実施形態による粘着シートは、上記［１］から［１６］までのいずれかに記載の粘着剤組成物から形成されたものである。
［１８］上記［１７］に記載の粘着シートは、屈折率が１．６４以上であってもよい。
［１９］上記［１７］又は［１８］に記載の粘着シートは、破断伸度が３２０％以上である。
［２０］本発明の実施形態による光学積層体は、上記［１７］から［１９］までのいずれかに記載の粘着シートと、光学フィルムとを備える。
［２１］本発明の実施形態による画像表示装置は、上記［２０］に記載の光学積層体を備える。
【発明の効果】
【０００８】
本発明の実施形態によれば、高い屈折率を有し、かつ、耐久性が改善された粘着シートを作製することに適した粘着剤組成物を提供することができる。
【図面の簡単な説明】
【０００９】

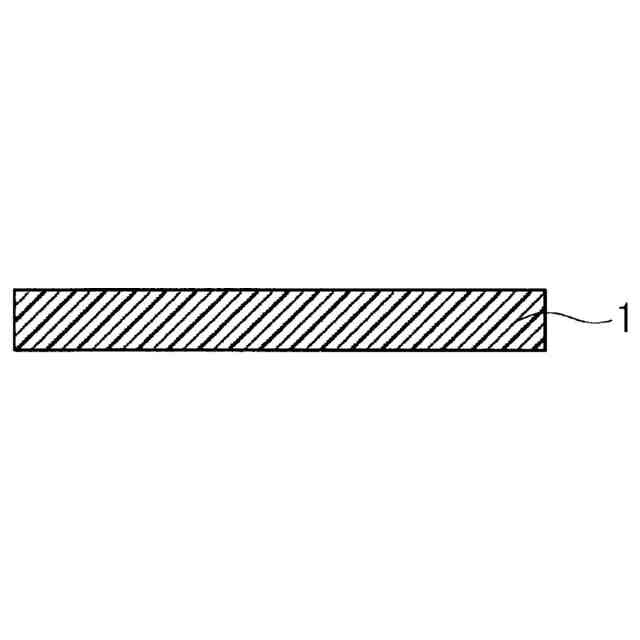

本発明の１つの実施形態による粘着シートの概略断面図である。
本発明の粘着剤組成物から粘着シートを形成する方法の一例を説明するための模式図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による画像表示装置の概略断面図である。
【発明を実施するための形態】
【００１０】
［用語について］
本明細書において、「重量」との表現がある場合は、重さを示すＳＩ系単位として慣用されている「質量」と読み替えてもよい。逆も同様である。
（【００１１】以降は省略されています）

関連特許
