公開番号2025145590
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045860
出願日2024-03-22
発明の名称プリンタ装置
出願人東芝テック株式会社
代理人弁理士法人酒井国際特許事務所
主分類B41J 11/70 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】用紙排出口から切断後の用紙の脱落を抑制可能なプリンタ装置を提供すること。
【解決手段】実施形態のプリンタ装置1は、カッター23と、支持部材21と、付勢部材25とを有する。カッター23は、搬送機構により搬送される用紙を切断する。支持部材21は、切断された前記用紙が排出される用紙排出口11に設けられ、前記用紙排出口11から排出される前記用紙を裏側から支持する。付勢部材25は、前記用紙の搬送方向215において前記カッター23と前記支持部材21との間に設けられ、前記用紙を表側から付勢する。前記支持部材21と前記付勢部材25とは、前記用紙の搬送方向215から見て互いに重なる部分を有する。前記カッター23で切断された前記用紙は、前記支持部材21と前記付勢部材25との間で保持される。
【選択図】図9
特許請求の範囲【請求項１】
搬送機構により搬送される用紙を切断するカッターと、
切断された前記用紙が排出される用紙排出口に設けられ、前記用紙排出口から排出される前記用紙を裏側から支持する支持部材と、
前記用紙の搬送方向において前記カッターと前記支持部材との間に設けられ、前記用紙を表側から付勢する付勢部材と、
を備え、
前記支持部材と前記付勢部材とは、前記用紙の搬送方向から見て互いに重なる部分を有し、
前記カッターで切断された前記用紙は、前記支持部材と前記付勢部材との間で保持される、
プリンタ装置。
続きを表示（約 630 文字）【請求項２】
前記付勢部材の動作を検知するセンサと、
前記付勢部材の動作が前記センサにより検知された場合、前記用紙の搬送を停止させる制御部と、
をさらに備える請求項１に記載のプリンタ装置。
【請求項３】
前記付勢部材の動作後、所定時間内に前記付勢部材がばねにより付勢される位置に移動し、かつ前記センサによる検知が解除された場合、前記制御部は、前記用紙の搬送を実行させる、
請求項２に記載のプリンタ装置。
【請求項４】
前記付勢部材の動作が前記センサにより検知されて、所定時間内に前記センサの検知が解除されない場合であって前記支持部材が取り付けられたカバーの開閉をした場合には、前記制御部は、前記センサによる前記付勢部材の動作が検知されるか否かを確認する、
請求項２または３に記載のプリンタ装置。
【請求項５】
前記支持部材と前記付勢部材との相対的な位置関係は、前記用紙の搬送方向から見て前記支持部材の先端部分が前記付勢部材に重なり、
前記支持部材における突出部分は、前記搬送方向に対して傾斜して前記用紙排出口に設けられる、
請求項１乃至３のいずれか一項に記載のプリンタ装置。
【請求項６】
前記支持部材は、前記用紙排出口に着脱可能に、または前記用紙排出口と一体的に設けられる、
請求項１乃至３のいずれか一項に記載のプリンタ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、プリンタ装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、プリンタ装置のオートカットの種類としては、フルカットとパーシャルカットとの２種類がある。パーシャルカットではペーパーロールに用紙が一部残っているため、切断後に用紙が脱落することはない。しかしながら、フルカットを使用する場合においては、用紙排出口から切断後の用紙が脱落してしまう問題があった。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明が解決しようとする課題は、用紙排出口から切断後の用紙の脱落を抑制可能なプリンタ装置を提供することである。
【課題を解決するための手段】
【０００４】
実施形態のプリンタ装置は、カッターと、支持部材と、付勢部材とを有する。カッターは、搬送機構により搬送される用紙を切断する。支持部材は、切断された前記用紙が排出される用紙排出口に設けられ、前記用紙排出口から排出される前記用紙を裏側から支持する。付勢部材は、前記用紙の搬送方向において前記カッターと前記支持部材との間に設けられ、前記用紙を表側から付勢する。前記支持部材と前記付勢部材とは、前記用紙の搬送方向から見て互いに重なる部分を有する。前記カッターで切断された前記用紙は、前記支持部材と前記付勢部材との間で保持される。
【図面の簡単な説明】
【０００５】
図１は、実施形態に係るプリンタ装置の概略構成を示す図である。
図２は、実施形態に係るプリンタ装置のハードウェア構成の一例を示す図である。

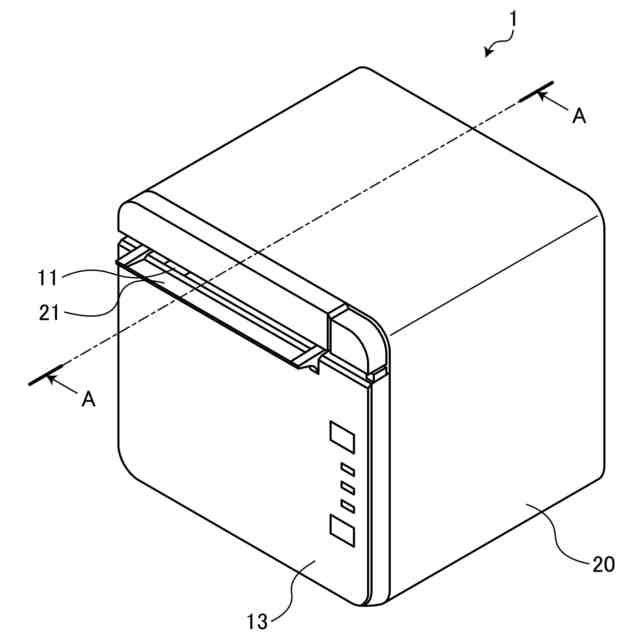

図３は、実施形態に係り、カッターにより切断された用紙が排出される用紙排出口が水平方向である場合のプリンタ装置の外観の一例を示す図である。
図４は、実施形態に係り、図３に示すプリンタ装置のカバーを開放させた状態の一例を示す図である。
図５は、実施形態に係り、用紙排出口が鉛直方向である場合のプリンタ装置の外観の一例を示す図である。
図６は、実施形態に係り、図５に示すプリンタ装置のカバーを開放させた状態の一例を示す図である。
図７は、実施形態に係り、図３におけるプリンタ装置のＡ－Ａ矢視断面図である。

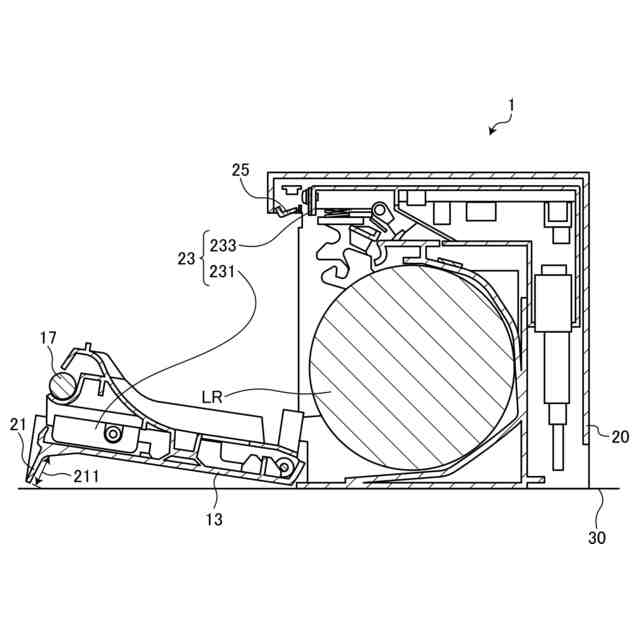

図８は、実施形態に係り、図７におけるカバーを開放した状態を示している。

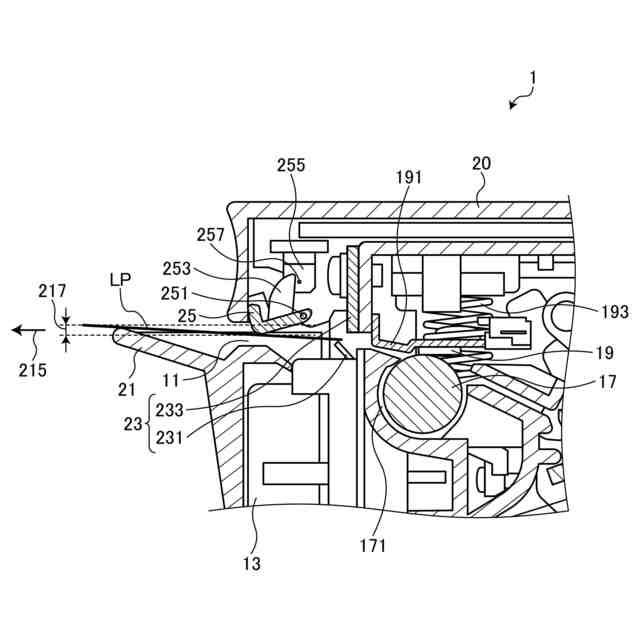

図９は、実施形態に係り、図５に示すＡ－Ａ矢視断面図を拡大した拡大図である。
図１０は、実施形態に係り、ジャムの発生により付勢部材５が回転軸周りに付勢とは反対側へ回動した場合の一例を示す図である。
図１１は、実施形態に係り、用紙引張状態の一例を示す図である。
図１２は、実施形態に係るプリンタ装置が実行する動作の一例を示すフローチャートである。
【発明を実施するための形態】
【０００６】
以下、図面を参照して、実施形態について詳細に説明する。なお、以下に説明する実施形態によりこの発明が限定されるものではない。
【０００７】
図１は、実施形態に係るプリンタ装置１の概略構成を示す図である。以下、図１を用いて、プリンタ装置１の概要について説明する。プリンタ装置１は、サーマルプリンタに対応する。プリンタ装置１は、例えばレシートを印刷するために用いられるレシートプリンタとして用いられる。
【０００８】
プリンタ装置１は、印字用紙の一例である用紙ＬＰをロール状に巻回したロール紙ＬＲを収容する。プリンタ装置１は、ロール紙ＬＲから用紙ＬＰを引き出しながら用紙ＬＰに印字を行う。プリンタ装置１は、用紙排出口１１、プラテンローラ１７と、印字ヘッド１９と、カッター２３と、を備える。用紙排出口１１は、カッター２３により切断された用紙ＬＰを排出する。
【０００９】
印字ヘッド１９は、印字部の一例である。本実施形態の印字ヘッド１９は、複数個の発熱体を整列させた構造を有するサーマルヘッドである。印字ヘッド１９は、印字パターンに対応する発熱体を発熱させることによって、プラテンローラ１７と印字ヘッド１９との間に挟持された用紙ＬＰに印字を行う。印字ヘッド１９は、図示しない付勢機構によりプラテンローラ１７に付勢される。これによって、プリンタ装置１では、印字ヘッド１９がプラテンローラ１７に当接される。
【００１０】
カッター２３は、プラテンローラ１７などの搬送機構により搬送される用紙ＬＰを切断する。具体的には、カッター２３は、可動刃と固定刃とを有する。可動刃は、用紙の厚み方向に移動可能な刃である。可動刃は、当該刃を移動させる移動機構により、プリンタ装置１に搭載された後述の制御部１００（図２参照）による制御の下で上下に移動する。固定刃は、可動刃に対向する位置に設けられる。用紙ＬＰに対する印字が終了すると、可動刃が用紙の裏側から用紙の表側に移動し、移動された可動刃と固定刃とで用紙ＬＰを挟むことで、用紙ＬＰが切断される。用紙の表側は、例えば用紙の印字面に対応する。また、用紙の裏側は、用紙の印字面とは反対側（非印字面）に対応する。
（【００１１】以降は省略されています）
