公開番号2025145960
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046497
出願日2024-03-22
発明の名称電気機器
出願人日本アビオニクス株式会社
代理人個人
主分類H01F 30/10 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】電気的接続の物理的な距離を短くする。
【解決手段】電気機器は、一端31と他端32とを有するコイル30と、一端31が物理的かつ電気的に接続される板状部品61と、他端32が物理的かつ電気的に接続される板状部品62と、を備え、板状部品62は、コイル30から見て板状部品61の背後に配置され、板状部品61は、他端32が通る貫通孔61Cを備える。板状部品61及び62は、板状であり、互いに平行に配置され、一端31は、凸部31Aと凸部31Aに繋がった接続面31Bとを備える。板状部品61は、凸部31Aが挿入されることでコイル30を位置決めする位置決め孔61Aを備え、接続面31Bと接触することで一端31と物理的かつ電気的に接続される。
【選択図】図6
特許請求の範囲【請求項１】
第１接続端と第２接続端とを有する第１電気部品と、
前記第１接続端が物理的かつ電気的に接続される第１接続電気部品と、
前記第２接続端が物理的かつ電気的に接続される第２接続電気部品と、を備え、
前記第２接続電気部品は、前記第１電気部品から見て前記第１接続電気部品の背後に配置され、
前記第１接続電気部品は、前記第２接続端が通る貫通孔を備える、
電気機器。
続きを表示（約 1,700 文字）【請求項２】
前記第１及び第２接続電気部品は、板状であり、互いに平行に配置され、
前記第１接続端は、凸部と前記凸部に繋がった接続面とを備え、
前記第１接続電気部品は、前記凸部が挿入されることで前記第１電気部品を位置決めする第１位置決め孔を備え、前記接続面と接触することで前記第１接続端と物理的かつ電気的に接続される、
請求項１に記載の電気機器。
【請求項３】
前記第１及び第２接続電気部品は、板状であり、互いに平行に配置され、
前記第２接続端は、凸部と前記凸部に繋がった接続面とを備え、
前記第２接続電気部品は、前記第２接続端の前記凸部が挿入されることで前記第１電気部品を位置決めする第２位置決め孔を備え、前記第２接続端の前記接続面と接触することで前記第２接続端と物理的かつ電気的に接続される、
請求項１又は２に記載の電気機器。
【請求項４】
第１接続端と第２接続端を有し、前記第１接続電気部品に対して前記第１電気部品と同じ側に配置された第２電気部品であり、前記第１接続端が前記第１接続電気部品に物理的かつ電気的に接続される第２電気部品と、
前記第２電気部品の前記第２接続端が物理的かつ電気的に接続される第３接続電気部品と、をさらに備え、
前記第３接続電気部品は、前記第２電気部品から見て前記第１及び第２接続電気部品の背後に配置され、
前記第１及び第２接続電気部品のそれぞれは、前記第２電気部品の前記第２接続端が通る貫通孔を備える、
請求項１に記載の電気機器。
【請求項５】
前記第１及び第２電気部品は、それぞれ、トランスの二次側の第１コイル及び第２コイルであり、
前記第１～第３接続電気部品のそれぞれは、互いに平行な板状導体である、
請求項４に記載の電気機器。
【請求項６】
前記第３接続電気部品に前記第２電気部品と反対側から物理的かつ電気的に接続される、前記第１～第３接続電気部品と直交する直交方向に延びた第１導体と、
前記第２接続電気部品に前記第１電気部品と反対側から物理的かつ電気的に接続される、前記直交方向に延びた第２導体と、
前記第１接続電気部品に前記第１電気部品と反対側から物理的かつ電気的に接続される、前記直交方向に延びた第１電極と、
前記第１導体と前記第２導体との間に配置され、前記直交方向に延びた第２電極と、
前記第１導体に接続されるアノードと前記第２電極に接続されるカソードを備える１又は複数の第１ダイオードと、
前記第２導体に接続されるアノードと前記第２電極に接続されるカソードを備える１又は複数の第２ダイオードと、
をさらに備える請求項５に記載の電気機器。
【請求項７】
前記第１接続電気部品に物理的かつ電気的に接続される第１接続端及び前記第２接続電気部品に物理的かつ電気的に接続される第２接続端を有する、トランスの二次側のコイルからなる第３電気部品と、
前記第１接続電気部品に物理的かつ電気的に接続される第１接続端及び前記第３接続電気部品に物理的かつ電気的に接続される第２接続端を有する、トランスの二次側のコイルからなる第４電気部品と、をさらに備え、
前記第１接続電気部品は、前記第３電気部品の前記第２接続端が通る貫通孔を備え、
前記第１及び第２接続電気部品は、前記第４電気部品の前記第２接続端が通る貫通孔を備える、
請求項６に記載の電気機器。
【請求項８】
前記第１導体と前記第２導体と前記第１電極と前記第２電極とは、板状である、
請求項６に記載の電気機器。
【請求項９】
前記第２接続電気部品は、前記第１電極の端部が通る貫通孔を備える、
請求項６に記載の電気機器。
【請求項１０】
前記１又は複数の第１ダイオードと、前記１又は複数の第２ダイオードとの少なくとも一方は、１以上のショットキーダイオードを含む、
請求項６に記載の電気機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電力変換装置などの電気機器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１（特に図１）が開示するように、トランスの二次コイルの後段に、トランスにより変圧された交流電力を整流する整流部が配置された電力変換装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特許第７２１３９３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記電力変換装置では、二次コイルと整流部を構成するダイオードとの電気的接続の物理的な距離が、低インダクタンス化のために短い方が好ましい。電気的接続の物理的な距離が短い方が好ましいことは、電力変換装置に限定されず、電気機器一般にいえる。
【０００５】
本発明は、電気的接続の物理的な距離を短くすることを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明に係る電気機器は、第１接続端と第２接続端とを有する第１電気部品と、前記第１接続端が物理的かつ電気的に接続される第１接続電気部品と、前記第２接続端が物理的かつ電気的に接続される第２接続電気部品と、を備え、前記第２接続電気部品は、前記第１電気部品から見て前記第１接続電気部品の背後に配置され、前記第１接続電気部品は、前記第２接続端が通る貫通孔を備える。
【発明の効果】
【０００７】
本発明によれば、第１電気部品の第２接続端が第１接続電気部品の貫通孔を通して第２接続電気部品に接続されるため、第２接続端を、第１接続電気部品を迂回せずに第２接続電気部品に至らせることができ、第１電気部品と第２接続電気部品との電気的接続の物理的な距離を短くすることができる。
【図面の簡単な説明】
【０００８】

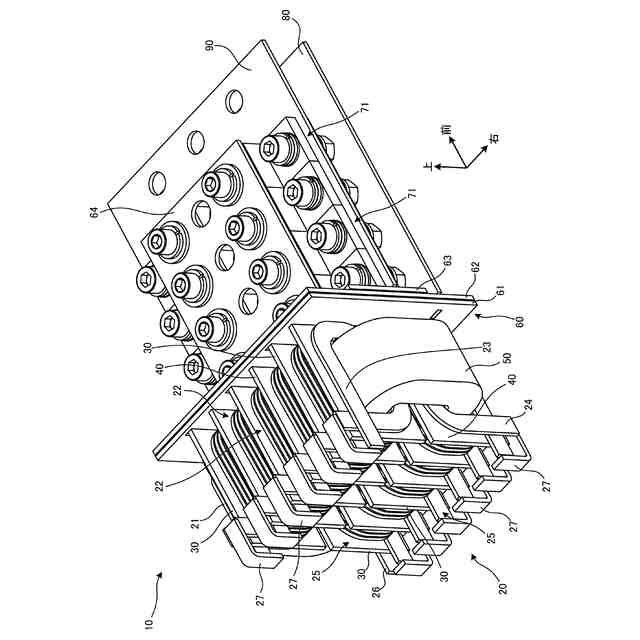

図１は、本発明の実施形態に係る電気機器の斜視図である。

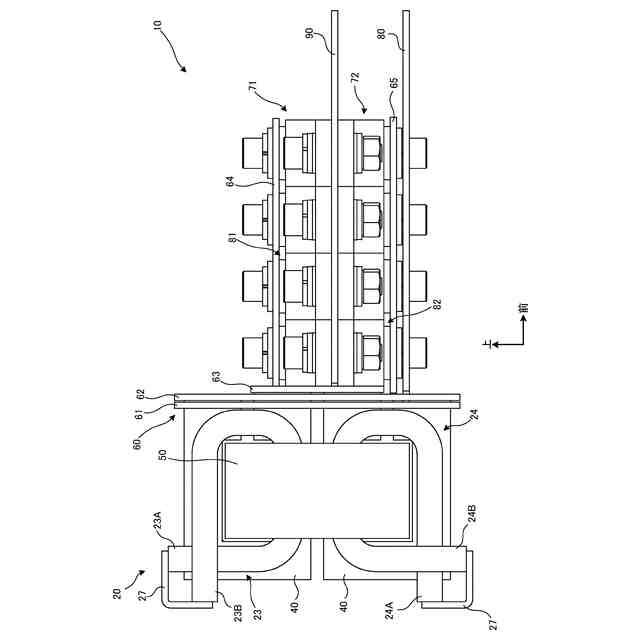

図２は、本発明の実施形態に係る電気機器を右方向から見た立面図である。
図３は、コアに巻かれた一次側のコイルの斜視図である。
図４は、コアに巻かれた二次側のコイルの斜視図である。

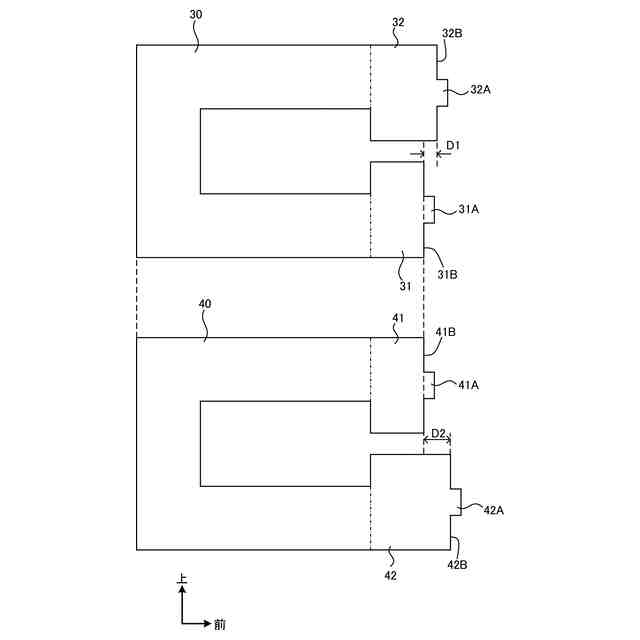

図５は、二次側の２種のコイルを右方向から見た立面図である。
図６は、本発明の実施形態に係る電気機器の二次側の部分の分解斜視図である。

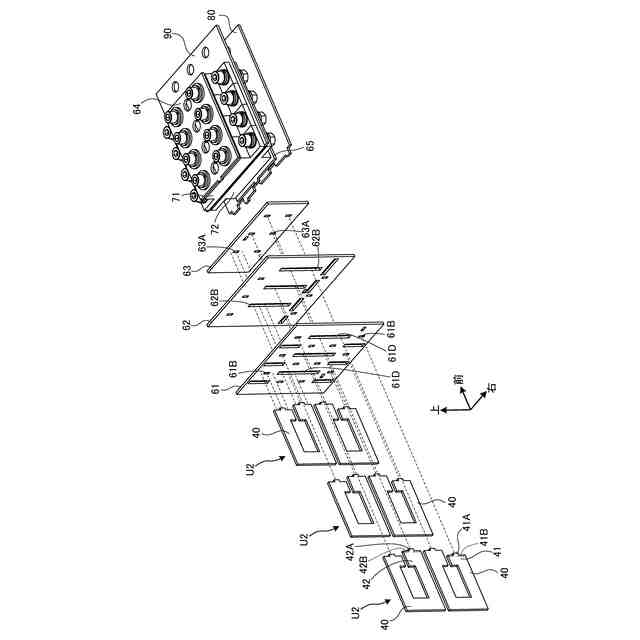

図７は、本発明の実施形態に係る電気機器の二次側の部分の分解斜視図である。
図８は、本発明の実施形態に係る電気機器の二次側の部分の分解斜視図である。

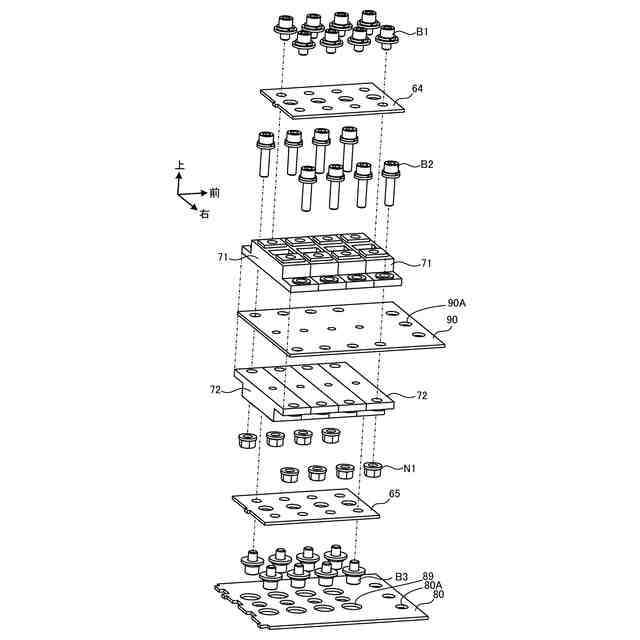

図９は、本発明の実施形態に係る電気機器の二次側の部分の分解斜視図である。
図１０は、本発明の実施形態に係る電気機器の等価回路図である。
図１１は、変形例に係る電気機器の構成を概略的に示す断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態を、図面を参照して説明する。図面において、同じ機能を有する複数の要素については、その一部の要素のみに符号を付していることがある。
【００１０】
図１及び図２に示すように、本実施形態に係る電気機器１０は、一次側のコイル２０と、二次側の複数のコイル３０と、二次側の複数のコイル４０と、コイル２０～４０の中心の空間を貫く環状のコア５０と、を備える。各要素２０～５０は、トランスを構成している。電気機器１０は、接続部６０と、複数のダイオード７１及び７２と、電極部品８０及び９０と、をさらに備える。接続部６０は、図１０の回路図のように、コイル３０及び４０の各一端３１及び４１（図５など。詳細は後述）と電極部品８０とを接続し、かつ、コイル３０及び４０の各他端３２及び４２（図５など。詳細は後述）と電極部品９０とをダイオード７１及び７２を介して接続する。このような接続の実現のため、接続部６０は、板状部品６１～６５を含む。コイル２０～４０、接続部を構成する後述の板状部品６１～６５、電極部品８０及び９０は、金属製の導体からなるが、これらの電気的接続を意図しない部分には、適宜絶縁膜が配置される。当該絶縁膜としては、絶縁ワニス、絶縁紙などが挙げられる。電気機器１０は、コイル２０～４０により交流電力を変圧（ここでは降圧）し、変圧後の交流電力をダイオード７１及び７２により全波整流する電力変換装置として構成されている。
（【００１１】以降は省略されています）
