公開番号2025144991
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044952
出願日2024-03-21
発明の名称弾性波フィルタ及び高周波回路
出願人株式会社村田製作所
代理人個人,個人
主分類H03H 9/64 20060101AFI20250926BHJP(基本電子回路)
要約【課題】フィルタ数を削減しつつ、同時通信時の特性の劣化を抑制することができる弾性波フィルタを提供する。

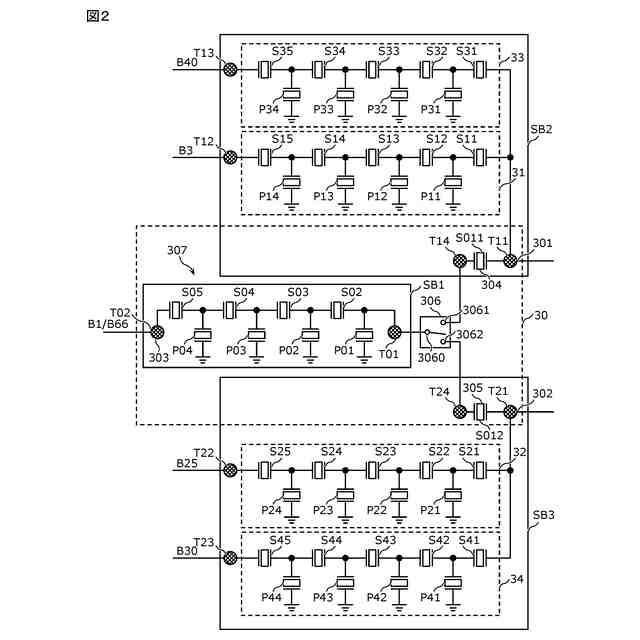

【解決手段】フィルタ30は、第1バンドの受信帯域と第2バンドの受信帯域とを含む通過帯域を有するフィルタ30であって、入力端子301及び302と、出力端子303と、共通端子3060、選択端子3061及び3062を含むスイッチ回路306と、選択端子3061及び入力端子301の間に接続された直列腕共振子304と、選択端子3062及び入力端子302の間に接続された直列腕共振子305と、共通端子3060及び出力端子303の間に接続された弾性波共振器307と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
第１バンドの受信帯域と第２バンドの受信帯域とを含む通過帯域を有する弾性波フィルタであって、
第１入力端子及び第２入力端子と、
出力端子と、
第１共通端子、第１選択端子及び第２選択端子を含む第１スイッチ回路と、
前記第１選択端子及び前記第１入力端子の間に接続された第１直列腕弾性波共振子と、
前記第２選択端子及び前記第２入力端子の間に接続された第２直列腕弾性波共振子と、
前記第１共通端子及び前記出力端子の間に接続された弾性波共振器と、を備える、
弾性波フィルタ。
続きを表示（約 2,000 文字）【請求項２】
前記第１直列腕弾性波共振子の共振周波数は、前記弾性波フィルタの前記通過帯域に含まれる、
請求項１に記載の弾性波フィルタ。
【請求項３】
前記第２直列腕弾性波共振子の共振周波数は、前記弾性波フィルタの前記通過帯域に含まれる、
請求項２に記載の弾性波フィルタ。
【請求項４】
前記弾性波フィルタは、さらに、
前記第１入力端子及び前記第１選択端子の間を結ぶ経路とグランドとの間に接続される第１並列腕弾性波共振子と、
前記第２入力端子及び前記第２選択端子の間を結ぶ経路とグランドとの間に接続される第２並列腕弾性波共振子と、を備える、
請求項１～３のいずれか１項に記載の弾性波フィルタ。
【請求項５】
請求項１～３のいずれか１項に記載の弾性波フィルタと、
第３バンドの受信帯域を含む通過帯域を有する第１フィルタと、
第４バンドの受信帯域を含む通過帯域を有する第２フィルタと、
アンテナ接続端子に接続される第２共通端子と第３選択端子及び第４選択端子とを含む第２スイッチ回路と、を備え、
前記第３選択端子は、前記弾性波フィルタの前記第１入力端子に接続され、かつ、前記第１フィルタに接続され、
前記第４選択端子は、前記弾性波フィルタの前記第２入力端子に接続され、かつ、前記第２フィルタに接続され、
前記第１バンド及び前記第３バンドの組合せは同時通信可能なバンドコンビネーションであり、
前記第２バンド及び前記第４バンドの組合せは同時通信可能なバンドコンビネーションである、
高周波回路。
【請求項６】
前記高周波回路は、さらに、
前記第３選択端子に接続され、第５バンドの受信帯域を含む通過帯域を有する第３フィルタと、
前記第４選択端子に接続され、第６バンドの受信帯域を含む通過帯域を有する第４フィルタと、を備え、
前記第１バンド及び前記第５バンドの組合せは同時通信可能なバンドコンビネーションであり、
前記第２バンド及び前記第６バンドの組合せは同時通信可能なバンドコンビネーションである、
請求項５に記載の高周波回路。
【請求項７】
前記第２スイッチ回路は、さらに、第５選択端子を含み、
前記高周波回路は、さらに、
前記第５選択端子に接続され、第７バンドの受信帯域を含む通過帯域を有する第５フィルタと、
前記第５選択端子に接続され、第８バンドの受信帯域を含む通過帯域を有する第６フィルタと、を備え、
前記第７バンド及び前記第８バンドの組合せは同時通信可能なバンドコンビネーションである、
請求項６に記載の高周波回路。
【請求項８】
前記第２スイッチ回路は、さらに、第６選択端子を含み、
前記高周波回路は、さらに、前記第６選択端子に接続され、第９バンドの受信帯域を含む通過帯域を有する第７フィルタを備え、
前記第１バンド及び前記第９バンドの組合せ、並びに、前記第２バンド及び前記第９バンドの組合せは、同時通信可能なバンドコンビネーションである、
請求項７に記載の高周波回路。
【請求項９】
前記第２スイッチ回路は、さらに、第７選択端子を含み、
前記高周波回路は、さらに、前記第７選択端子に接続され、第１０バンドの受信帯域を含む通過帯域を有する第８フィルタを備え、
前記第１バンド及び前記第１０バンドの組合せ、並びに、前記第２バンド及び前記第１０バンドの組合せは、同時通信可能なバンドコンビネーションである、
請求項８に記載の高周波回路。
【請求項１０】
前記第１バンドは、ＬＴＥのためのＢａｎｄ１又は５ＧＮＲのためのｎ１であり、
前記第２バンドは、ＬＴＥのためのＢａｎｄ６６又は５ＧＮＲのためのｎ６６であり、
前記第３バンドは、ＬＴＥのためのＢａｎｄ３又は５ＧＮＲのためのｎ３であり、
前記第４バンドは、ＬＴＥのためのＢａｎｄ２５又は５ＧＮＲのためのｎ２５であり、
前記第５バンドは、ＬＴＥのためのＢａｎｄ４０又は５ＧＮＲのためのｎ４０であり、
前記第６バンドは、ＬＴＥのためのＢａｎｄ３０又は５ＧＮＲのためのｎ３０であり、
前記第７バンドは、ＬＴＥのためのＢａｎｄ３４又は５ＧＮＲのためのｎ３４であり、
前記第８バンドは、ＬＴＥのためのＢａｎｄ３９又は５ＧＮＲのためのｎ３９であり、
前記第９バンドは、ＬＴＥのためのＢａｎｄ７又は５ＧＮＲのためのｎ７であり、
前記第１０バンドは、ＬＴＥのためのＢａｎｄ４１又は５ＧＮＲのためのｎ４１である、
請求項９に記載の高周波回路。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、弾性波フィルタ及び高周波回路に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
携帯電話などの移動体通信機器では、無線リンクのデータレートを向上させるために、複数の周波数バンド又は同一の周波数バンド内の複数のチャネルを同時に用いるキャリアアグリゲーション（ＣＡ：Carrier Aggregation）及びデュアルコネクティビティ（ＤＣ：Dual Connectivity）などへの対応が進んでいる。特許文献１には、複数の周波数バンドのために複数のフィルタを備える高周波回路が開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２３／２７６８７１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来の技術では、フィルタ数を削減しつつ、同時通信時の特性の劣化を抑制することが難しい。
【０００５】
そこで、本発明は、フィルタ数を削減しつつ、同時通信時の特性の劣化を抑制することができる弾性波フィルタ及び高周波回路を提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る弾性波フィルタは、第１バンドの受信帯域と第２バンドの受信帯域とを含む通過帯域を有する弾性波フィルタであって、第１入力端子及び第２入力端子と、出力端子と、第１共通端子、第１選択端子及び第２選択端子を含む第１スイッチ回路と、第１選択端子及び第１入力端子の間に接続された第１直列腕弾性波共振子と、第２選択端子及び第２入力端子の間に接続された第２直列腕弾性波共振子と、第１共通端子及び出力端子の間に接続された弾性波共振器と、を備える。
【０００７】

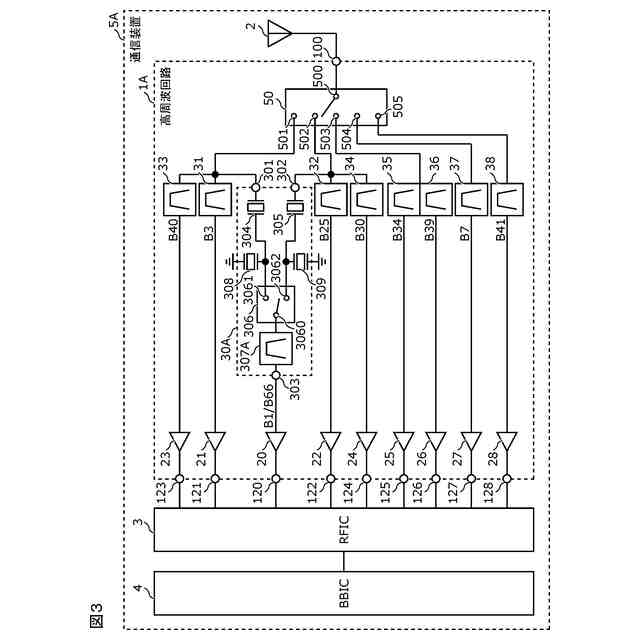

本発明の一態様に係る高周波回路は、上記弾性波フィルタと、第３バンドの受信帯域を含む通過帯域を有する第１フィルタと、第４バンドの受信帯域を含む通過帯域を有する第２フィルタと、アンテナ接続端子に接続される第２共通端子と第３選択端子及び第４選択端子とを含む第２スイッチ回路と、を備え、第３選択端子は、弾性波フィルタの第１入力端子に接続され、かつ、第１フィルタに接続され、第４選択端子は、弾性波フィルタの第２入力端子に接続され、かつ、第２フィルタに接続され、第１バンド及び第３バンドの組合せは同時通信可能なバンドコンビネーションであり、第２バンド及び第４バンドの組合せは同時通信可能なバンドコンビネーションである。
【０００８】
本発明の一態様に係る弾性波フィルタは、第１バンドの受信帯域を含む第１通過帯域と第２バンドの受信帯域を含む第２通過帯域とを切り替え可能な弾性波フィルタであって、第１入力端子、第２入力端子及び第３入力端子と、第１出力端子及び第２出力端子と、第１共通端子、第２共通端子、第１選択端子、第２選択端子及び第３選択端子を含む第１スイッチ回路と、第１選択端子及び第１入力端子の間に接続された第１直列腕弾性波共振子と、第２選択端子及び第２入力端子の間に接続された第２直列腕弾性波共振子と、第３選択端子及び第３入力端子の間に接続された第３直列腕弾性波共振子と、第１共通端子及び第１出力端子の間に接続された第１弾性波共振器と、第２共通端子及び第２出力端子の間に接続された第２弾性波共振器と、を備える。
【０００９】
本発明の一態様に係る高周波回路は、上記弾性波フィルタと、第３バンドの受信帯域を含む通過帯域を有する第１フィルタと、第４バンドの受信帯域を含む通過帯域を有する第２フィルタと、第５バンドの受信帯域を含む通過帯域を有する第３フィルタと、アンテナ接続端子に接続される第３共通端子と第４選択端子、第５選択端子及び第６選択端子とを含む第２スイッチ回路と、を備え、第４選択端子は、弾性波フィルタの第１入力端子に接続され、かつ、第１フィルタに接続され、第５選択端子は、弾性波フィルタの第２入力端子に接続され、かつ、第２フィルタに接続され、第６選択端子は、弾性波フィルタの第３入力端子に接続され、かつ、第３フィルタに接続され、第１バンド及び第３バンドの組合せと第２バンド及び第３バンドの組み合わせとの少なくとも一方は同時通信可能なバンドコンビネーションであり、第１バンド及び第４バンドの組合せと第２バンド及び第４バンドの組み合わせとの少なくとも一方は同時通信可能なバンドコンビネーションであり、第１バンド及び第５バンドの組合せと第２バンド及び第５バンドの組み合わせとの少なくとも一方は同時通信可能なバンドコンビネーションである。
【発明の効果】
【００１０】
本発明によれば、フィルタ数を削減しつつ、同時通信時の特性の劣化を抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
