公開番号2025146300
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046992
出願日2024-03-22
発明の名称光学的パターン表示システム
出願人株式会社村田製作所
代理人個人,個人,個人
主分類A47F 7/02 20060101AFI20250926BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】意匠性への影響を最低限に抑えつつ、光学的パターンを表示することができる光学的パターン表示システムを提供する。
【解決手段】本開示の光学的パターン表示システムは、レーザー光を照射する照射装置2と、照射装置2からの光が照射されて光学的パターンPを生じさせるコロイド構造物CSを有する物品と、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
レーザー光を照射する照射装置と、
前記照射装置からの光が照射されて光学的パターンを生じさせるコロイド構造物を有する物品と、
を備えた、光学的パターン表示システム。
続きを表示（約 380 文字）【請求項２】
前記物品に、光学的パターンを表示するスクリーンをさらに備えた、請求項１に記載の光学的パターン表示システム。
【請求項３】
前記コロイド構造物は、フィルム状の基材に設けられている、請求項１に記載の光学的パターン表示システム。
【請求項４】
前記照射装置は、筐体内に設けられており、
前記筐体には、前記照射装置からの光が照射される位置に、前記物品を収容する収容空間が設けられている、請求項１に記載の光学的パターン表示システム。
【請求項５】
前記コロイド構造物は、１つのコロイド粒子の周囲に６つのコロイド粒子が配置されて平面視で六角形状に並んでいる、または、１つのコロイド粒子の周囲に４つのコロイド粒子が配置されて平面視で四角形状に並んでいる、請求項１に記載の光学的パターン表示システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光学的パターン表示システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、支持部上に配置および保持される少なくとも１つの透明又は半透明の装飾要素を含み、装飾要素は、宝石の形態および外観をとり、装飾要素によって光の反射または屈折を生じさせて視覚効果をもたらすように、支持部と装飾要素との間に配置された発光材料層を含む、携行用物品が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１１－５２７１９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された携行用物品は、支持部上に装飾要素を含むため、携行用物品の上方から支持部を視認すると、宝石の形態および外観である装飾要素を識別することが可能である。そのため、宝石の形態および外観である装飾要素が携行用物品の意匠性に多かれ少なかれ影響を及ぼしていた。
【０００５】
本願発明者はかかる点に着目し、装飾要素が携行用物品の意匠性への影響を最低限に抑える発明を着想し、具体化するに至った。したがって、本開示の主たる目的は、意匠性への影響を最低限に抑えつつ、光学的パターンを表示することができる光学的パターン表示システムを提供することである。
【課題を解決するための手段】
【０００６】
本開示の光学的パターン表示システムは、
レーザー光を照射する照射装置と、
前記照射装置からの光が照射されて光学的パターンを生じさせるコロイド構造物を有する物品と、
を備えている。
【発明の効果】
【０００７】
本開示の光学的パターン表示システムによれば、光源からの光がコロイド構造物に照射されることによって、光学的パターンを表示することができる。一方で、照射装置からの光が照射されていないときは、数μｍオーダーのコロイド構造物を視認することが困難であり、コロイド構造物が意匠性に影響を及ぼすことを最低限に抑えることができる。
【図面の簡単な説明】
【０００８】

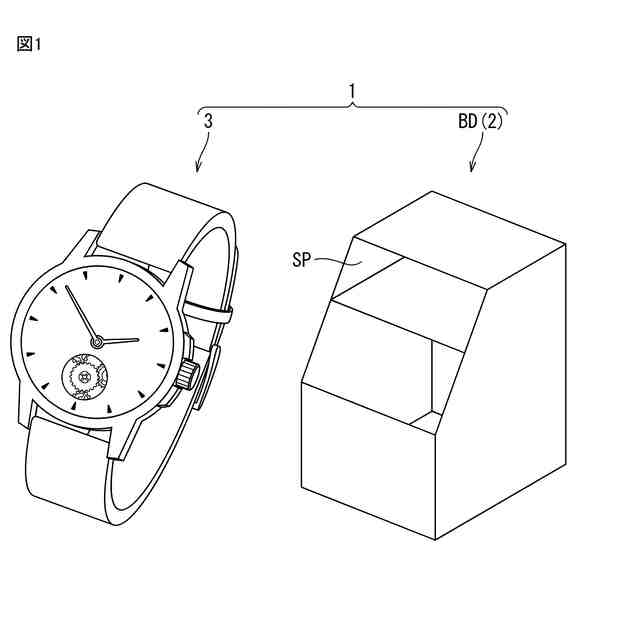

図１は、本開示の光学的パターン表示システムを構成する物品および照射装置の斜視図である。
図２（ａ）は、本開示の光学的パターン表示システムに用いられる物品の斜視図であり、図２（ｂ）は、図２（ａ）の破線領域のコロイド構造物の拡大図であり、図２（ｃ）は、文字盤、短針及び長針、ケースの位置関係を説明する模式図である。

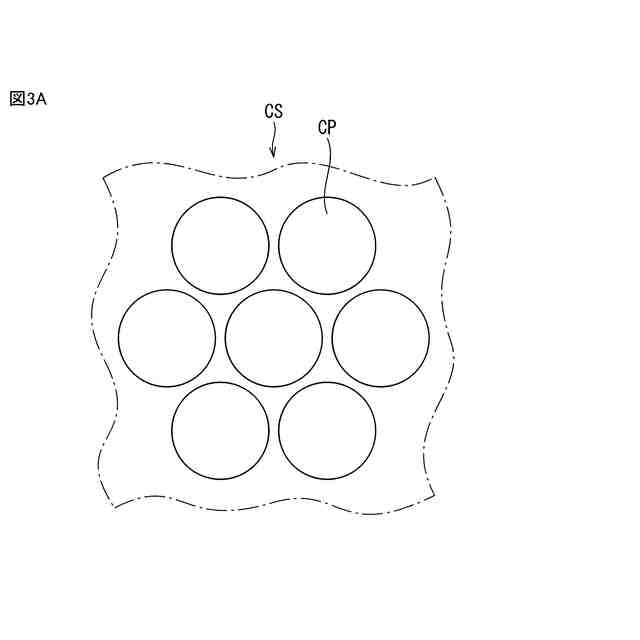

図３Ａは、コロイド構造物の表面図である。

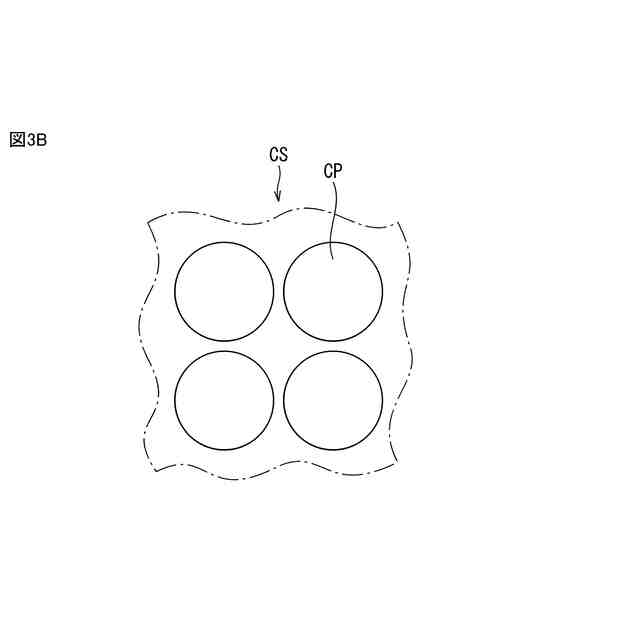

図３Ｂは、コロイド構造物の表面図である。

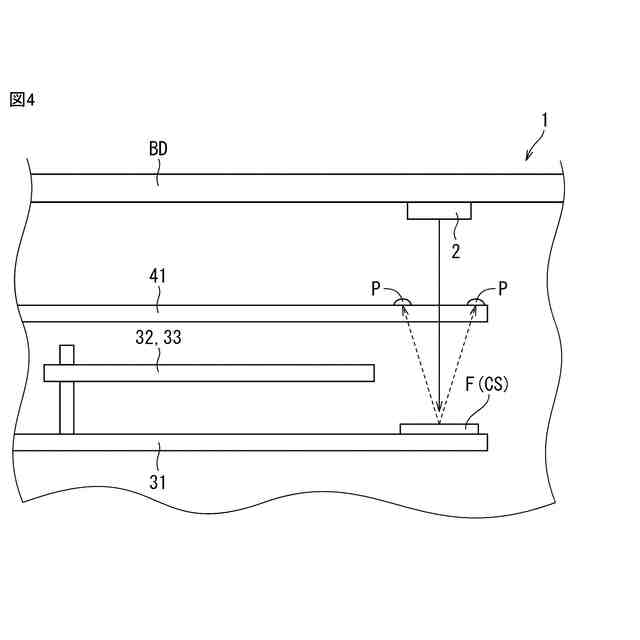

図４は、本開示の光学的パターン表示システムにおいて、光学的パターンを表示させている状態の模式図である。
【発明を実施するための形態】
【０００９】
以下では、本開示の一実施形態に係る光学的パターン表示システムをより詳細に説明する。必要に応じて図面を参照して説明を行うものの、図面における各種の要素は、本開示の理解のために模式的かつ例示的に示したにすぎず、外観や寸法比などは実物と異なり得る。
【００１０】
（本開示の光学的パターン表示システムについて）
本開示の光学的パターン表示システム１は、レーザー光を照射する照射装置２と、照射装置２からの光が照射されて光学的パターンＰを生じさせるコロイド構造物ＣＳを有する物品３と、を備えている。また、任意の構成として照射装置２または物品３に光学的パターンを表示するスクリーンを設けてよい。以下、本開示の光学的パターン表示システムを構成する構成要素（照射装置２および物品３）について、詳述する。
（【００１１】以降は省略されています）
