公開番号2025145208
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045275
出願日2024-03-21
発明の名称タブおよび電池モジュール
出願人株式会社村田製作所
代理人個人,個人,個人
主分類H01H 85/36 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】過電流が流れてヒューズが溶断しても、溶断個所の再接触をより防止するタブおよび電池モジュールを提供する。
【解決手段】本開示のタブ1Aは、第1タブ部11Aと、第2タブ部12Aと、第1タブ部11Aと第2タブ部12Aとを接続する接続部13Aと、を備えるタブ本体10Aと、少なくとも接続部13Aと接触する熱膨張部材20Aと、を備え、第1タブ部11Aと第2タブ部12Aとが接続部を介して並ぶ方向をY方向、タブ本体10Aの厚み方向をZ方向、Y方向およびZ方向それぞれと垂直な方向をX方向とし、接続部13AのX方向の寸法L3は、第1タブ部11AのX方向の寸法L1および第2タブ部12AのX方向の寸法L2それぞれよりも小さく、熱膨張部材20Aは、タブ本体10AとX方向で接触するX接触面AX、タブ本体10AとY方向で接触するY接触面AY、タブ本体10AとZ方向で接触するZ接触面AZのうち、いずれか2つを少なくとも備えている。
【選択図】図3
特許請求の範囲【請求項１】
第１タブ部と、第２タブ部と、前記第１タブ部と前記第２タブ部とを接続する接続部と、を備えるタブ本体と、
少なくとも前記接続部と接触する熱膨張部材と、を備え、
前記第１タブ部と前記第２タブ部とが接続部を介して並ぶ方向をＹ方向、前記タブ本体の厚み方向をＺ方向、前記Ｙ方向および前記Ｚ方向それぞれと垂直な方向をＸ方向とし、
前記接続部の前記Ｘ方向の寸法は、前記第１タブ部の前記Ｘ方向の寸法および前記第２タブ部の前記Ｘ方向の寸法それぞれよりも小さく、
前記熱膨張部材は、前記タブ本体と前記Ｘ方向で接触するＸ接触面、前記タブ本体と前記Ｙ方向で接触するＹ接触面、前記タブ本体と前記Ｚ方向で接触するＺ接触面のうち、いずれか２つを少なくとも備えている、タブ。
続きを表示（約 1,000 文字）【請求項２】
前記熱膨張部材は、前記Ｚ接触面から前記Ｚ方向に突出する突出部を備えており、
前記突出部に前記Ｘ接触面および／または前記Ｙ接触面が設けられている、請求項１に記載のタブ。
【請求項３】
前記タブ本体は孔を備え、前記孔の外側に前記接続部が配置されており、
前記孔に前記突出部が挿入されている、請求項２に記載のタブ。
【請求項４】
前記Ｚ方向に沿って視て、前記突出部は、前記孔に嵌合している、請求項３に記載のタブ。
【請求項５】
前記突出部の前記Ｚ方向の最大寸法は、前記タブ本体の厚み寸法以上である、請求項２に記載のタブ。
【請求項６】
前記孔の前記Ｘ方向の最大寸法は、前記接続部の前記Ｘ方向の寸法以上である、請求項３に記載のタブ。
【請求項７】
前記第１タブ部における前記接続部側のＹ方向端部には、前記Ｚ方向に向けて折り曲げられ、前記熱膨張部材の一方側の前記Ｙ接触面と接触する第１屈曲部が設けられ、
前記第２タブ部における前記接続部側のＹ方向端部には、前記Ｚ方向に向けて折り曲げられ、前記熱膨張部材の他方側の前記Ｙ接触面と接触する第２屈曲部が設けられている、請求項１に記載のタブ。
【請求項８】
前記第１屈曲部のＺ方向端部には、前記熱膨張部材の前記Ｚ接触面と接触する第１フック部が設けられ、
前記第２屈曲部のＺ方向端部には、前記熱膨張部材の前記Ｚ接触面と接触する第２フック部が設けられている、請求項７に記載のタブ。
【請求項９】
前記接続部は、
前記第１タブ部と接続する第１接続部位と、前記第２タブ部と接続する第２接続部位と、前記第１接続部位と前記第２接続部位とを接続する第３接続部位と、を備えており、
前記第１接続部位は、前記第３接続部位に向かうにつれて前記Ｘ方向の寸法が小さくなるテーパー部分を備え、
前記第２接続部位は、前記第３接続部位に向かうにつれて前記Ｘ方向の寸法が小さくなるテーパー部分を備えている、請求項１に記載のタブ。
【請求項１０】
前記タブ本体は孔を備え、前記孔の外側に前記接続部が配置されており、
前記孔の形状は、前記Ｚ方向に沿って視て、前記第１接続部位、前記第２接続部位および前記第３接続部位に対応して台形部分を有し、
前記熱膨張部材は、前記孔と嵌合している、請求項９に記載のタブ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、タブおよび電池モジュールに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、絶縁基板に凹部が設けられ、ヒュ－ズエレメントとしての低融点金属体が絶縁基板上に上記凹部の底面と間隙を保って配設され、上記低融点金属体上に上記凹部を覆う圧縮状態の弾性体または発泡性層を介して外被体が被せられている平型温度ヒュ－ズが開示されている。
【０００３】
特許文献１に記載の平型温度ヒューズによれば、低融点金属体が溶融すると、弾性体または発泡層が凹部を埋めるように形状回復し、凹部の上端エッジ箇所において、溶融低融点金属体が剪断変形され、溶融低融点金属体がこの箇所で分断されて溶融低融点金属体の通電が遮断されることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平９－１７３０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の平型温度ヒューズは、圧縮状態の弾性体または発泡性層は、凹部を埋める方向に弾性変形する。つまり、弾性体または発泡性層が弾性変形する方向は、一方向である。そのため、弾性体または発泡性層に、凹部を埋める方向と反対方向に力が作用した場合、溶融した低融点金属体同士が再接続される虞があった。
【０００６】
本開示は、かかる観点に鑑みて為されたものである。すなわち、本開示の主たる目的は、過電流が流れてヒューズが溶断後、溶断個所の再接触をより防止するタブおよび電池モジュールを提供することである。
【課題を解決するための手段】
【０００７】
本開示のタブは、
第１タブ部と、第２タブ部と、前記第１タブ部と前記第２タブ部とを接続する接続部と、を備えるタブ本体と、
少なくとも接続部と接触する熱膨張部材と、を備え、
前記第１タブ部と前記第２タブ部とが接続部を介して並ぶ方向をＹ方向、前記タブ本体の厚み方向をＺ方向、前記Ｙ方向および前記Ｚ方向それぞれと垂直な方向をＸ方向とし、
前記接続部の前記Ｘ方向の寸法は、前記第１タブ部の前記Ｘ方向の寸法および前記第２タブ部の前記Ｘ方向の寸法それぞれよりも小さく、
前記熱膨張部材は、前記タブ本体と前記Ｘ方向で接触するＸ接触面、前記タブ本体と前記Ｙ方向で接触するＹ接触面、前記タブ本体と前記Ｚ方向で接触するＺ接触面のうち、いずれか２つを少なくとも備えている。
【０００８】
本開示の電池モジュールは、
上述のタブと、
前記タブと電気的に接続する電池と、
前記電池と収容する電池ホルダと、を備える。
【発明の効果】
【０００９】
本開示によれば、過電流が流れて第１タブ部と第２タブ部とを接続する接続部が溶断しても、溶断個所の再接触をより防止することができる。具体的には、熱膨張部材は、タブ本体とＸ方向で接触するＸ接触面、タブ本体とＹ方向で接触するＹ接触面、タブ本体とＺ方向で接触するＺ接触面のうち、いずれか２つを少なくとも備えているため、少なくとも２つの接触面を使用し、溶断時の第１タブ部と第２タブ部との再接触をより適切に防止することができる。
【図面の簡単な説明】
【００１０】

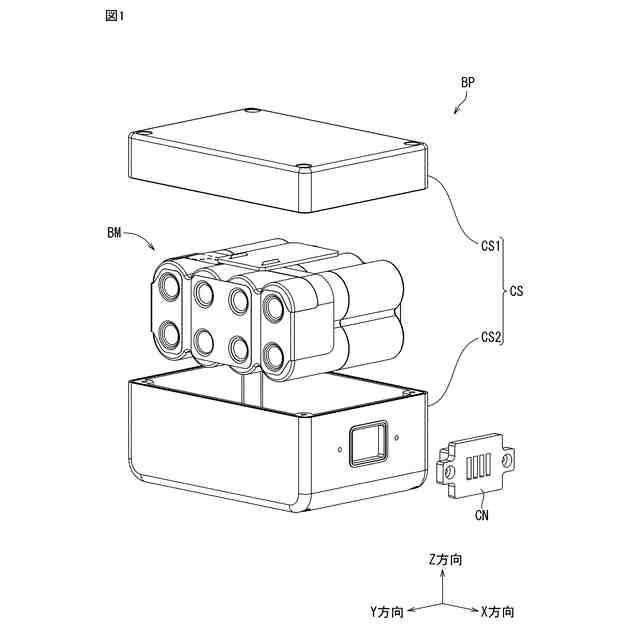

図１は、本開示の電池パックの模式分解斜視図である。

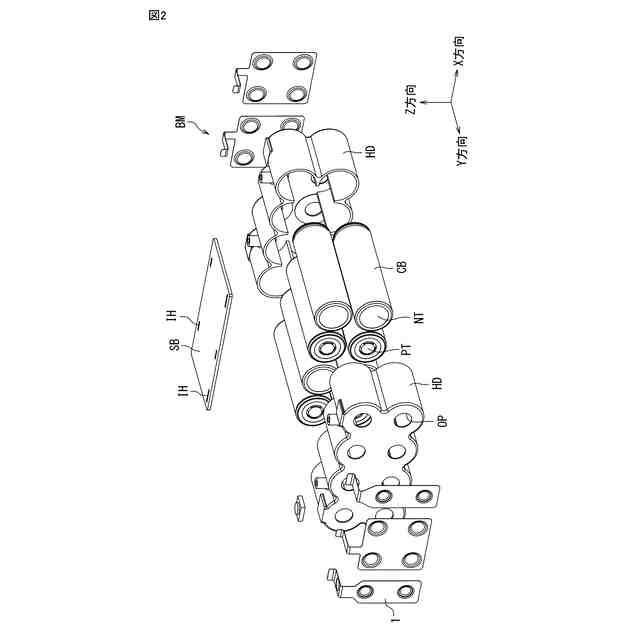

図２は、本開示の電池パックに収容される電池モジュールの模式分解斜視図である。

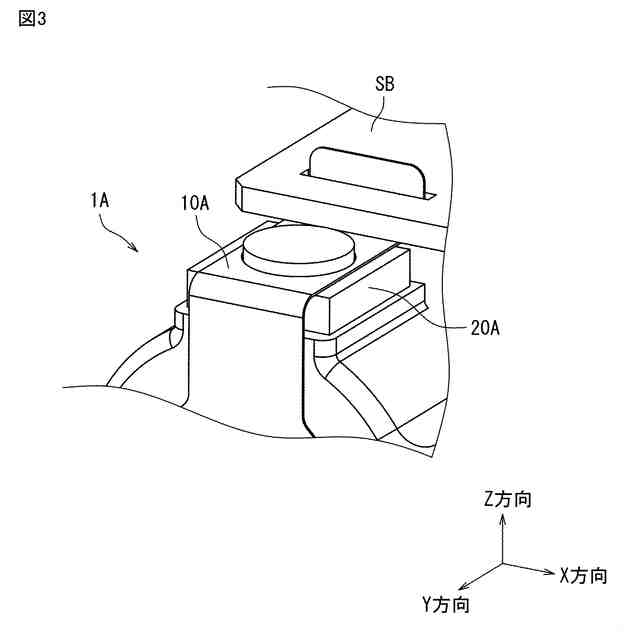

図３は、第１実施形態のタブの模式斜視図である。
図４は、第１実施形態のタブの模式分解斜視図である。
図５は、第１実施形態のタブ本体の模式平面図である。

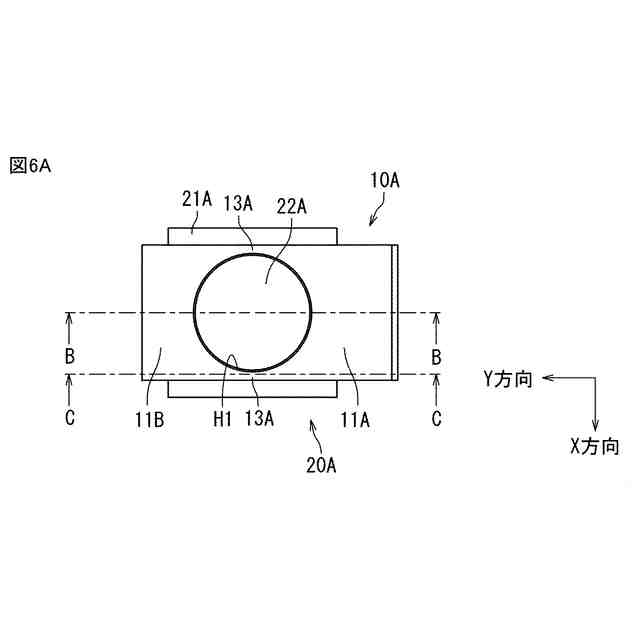

図６Ａは、第１実施形態のタブの模式平面図である。

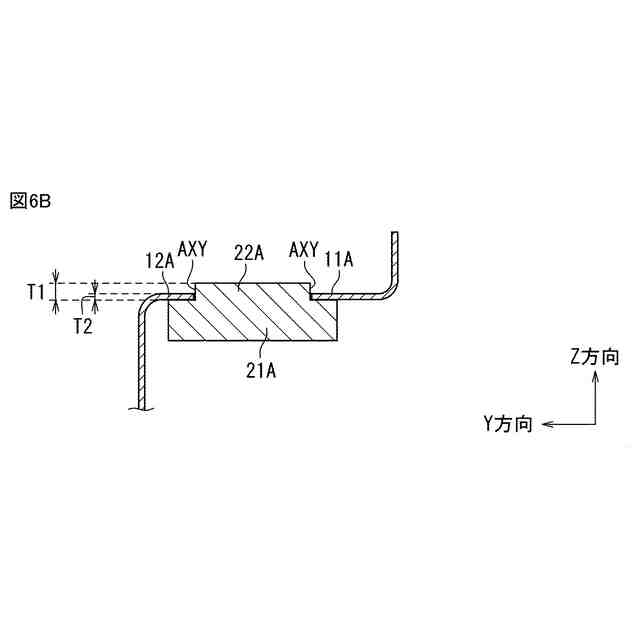

図６Ｂは、図６ＡのＢ－Ｂ線で切断したタブの模式断面図である。

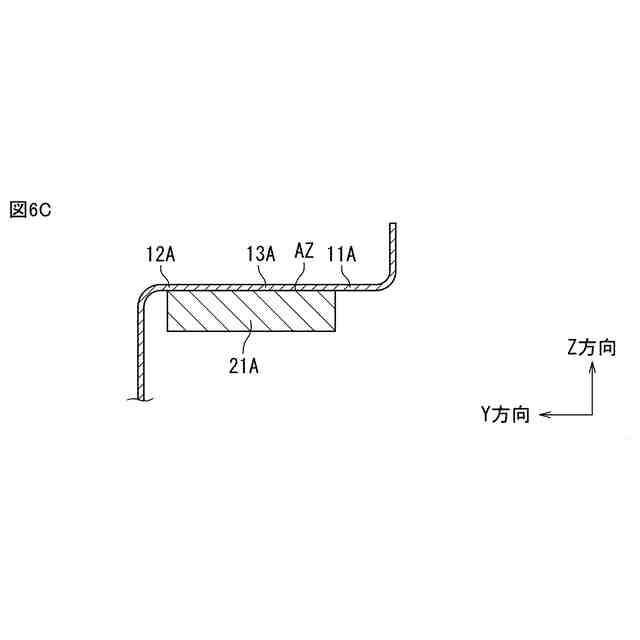

図６Ｃは、図６ＡのＣ－Ｃ線で切断したタブの模式断面図である。

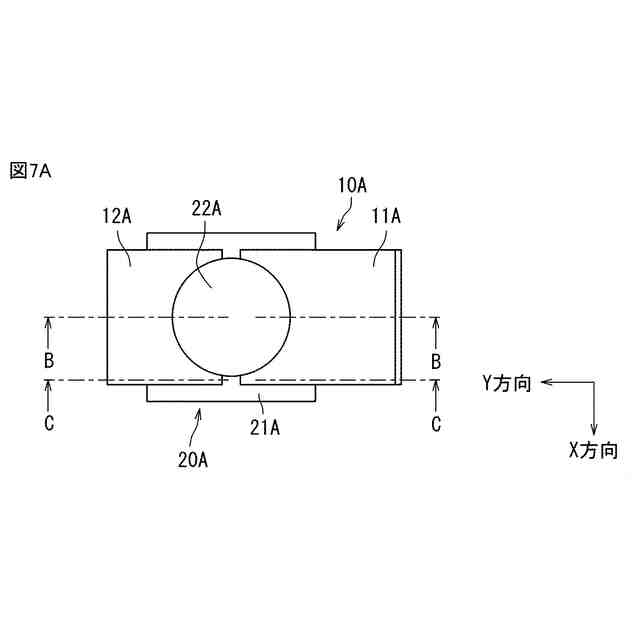

図７Ａは、第１実施形態のタブに溶断が生じた場合を説明する模式平面図である。
図７Ｂは、図７ＡのＢ－Ｂ線で切断したタブの模式断面図である。
図７Ｃは、図７ＡのＣ－Ｃ線で切断したタブの模式断面図である。
図８は、第２実施形態のタブの模式分解斜視図である。
図９は、第２実施形態のタブ本体の模式平面図である。
図１０Ａは、第２実施形態のタブをＸ方向から視た模式断面図である。
図１０Ｂは、第２実施形態のタブに溶断が生じた場合を説明する模式断面図である。
図１１Ａは、第２実施形態のタブの変形例の模式斜視図である。
図１１Ｂは、第２実施形態のタブの変形例をＸ方向から視た模式断面図である。
図１２は、第３実施形態のタブの模式分解斜視図である。
図１３は、第３実施形態のタブの模式平面図である。
図１４Ａは、第３実施形態のタブに溶断が生じた場合を説明する模式平面図である。
図１４Ｂは、第３実施形態のタブに溶断が生じた場合を説明する模式断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
