公開番号2025159801
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062569
出願日2024-04-09
発明の名称電気接続ユニット
出願人矢崎総業株式会社
代理人個人,個人,個人,個人,個人
主分類H05K 7/20 20060101AFI20251015BHJP(他に分類されない電気技術)
要約【課題】放熱性の向上を図ることができる電気接続ユニットを提供する。
【解決手段】一実施形態の電気接続ユニットは、第1部材と、第2部材と、第1電子部品と、第2電子部品と、第1バスバーと、金属部材と、第1熱伝導部材とを有する。第1バスバーは、第1端部と、第2端部と、延伸部とを有する。延伸部は、板状であり、第1部材に沿って延びている。金属部材は、第1部材に対して第2部材とは反対側に配置される。第1熱伝導部材は、第1部材と第2部材とが対向する方向を第1方向とする場合、第1方向で延伸部と金属部材との間に配置される。第1熱伝導部材は、延伸部の延伸方向を第2方向とする場合、第2方向で延伸部よりも小さな外形を有する。第1熱伝導部材は、延伸部の第2方向の中央よりも第1端部の近くに偏った位置で延伸部と重なる。
【選択図】図2
特許請求の範囲【請求項１】
第１部材と、
前記第１部材との間に収容空間を形成する第２部材と、
前記収容空間に配置された第１電子部品と、
前記収容空間に配置された第２電子部品と、
前記第１電子部品に電気的に接続された第１端部と、前記第２電子部品に電気的に接続された第２端部と、前記第１部材に沿って延びた板状の延伸部とを含む第１バスバーと、
前記第１部材に対して前記第２部材とは反対側に配置され、前記第１部材に沿って延びた板部を含む金属部材と、
前記第１部材と前記第２部材とが対向する方向を第１方向とし、前記延伸部の延伸方向を第２方向とする場合、前記第１方向で前記延伸部と前記金属部材との間に配置され、前記第２方向に関して前記延伸部よりも小さな外形を有し、前記第１方向から見た場合に前記延伸部の前記第２方向の中央よりも前記第１端部の近くに偏った位置で前記延伸部と重なる第１熱伝導部材と、
を備えた電気接続ユニット。
続きを表示（約 1,900 文字）【請求項２】
前記第１電子部品および前記第２電子部品は、前記第１部材に沿って配置されている、
請求項１に記載の電気接続ユニット。
【請求項３】
前記第１方向で前記延伸部と前記金属部材との間に配置され、前記第２方向で前記延伸部よりも小さな外形を有し、前記第１熱伝導部材から離れて、前記延伸部の前記第２方向の中央と前記第２端部との間で前記延伸部と重なる第２熱伝導部材をさらに備えた、
請求項１または請求項２に記載の電気接続ユニット。
【請求項４】
前記第１部材は、当該第１部材を前記第１方向に貫通した貫通孔を有し、
前記第１熱伝導部材は、前記貫通孔に配置されている、
請求項１または請求項２に記載の電気接続ユニット。
【請求項５】
前記金属部材は、冷却機構に取り付けられる固定部を有した、
請求項１または請求項２に記載の電気接続ユニット。
【請求項６】
第１電気接続モジュールと、
前記第１電気接続モジュールとは電気的な機能または外部の接続先のうち少なくとも一方が異なる第２電気接続モジュールと、
を備え、
前記第１電気接続モジュールは、前記第１部材と、前記第２部材と、前記第１電子部品と、前記第２電子部品と、前記第１バスバーと、前記第１熱伝導部材とを含み、
前記第２電気接続モジュールは、第３部材と、前記第３部材との間に収容空間を形成する第４部材と、前記第３部材と前記第４部材との間に配置された第３電子部品と、前記第３電子部品に電気的に接続され第２バスバーとを含み、
前記金属部材は、前記第１方向から見た場合、前記第１電気接続モジュールおよび前記第２電気接続モジュールと重なる、
請求項１または請求項２に記載の電気接続ユニット。
【請求項７】
前記第２バスバーは、前記第３部材に沿って延びた板状の延伸部を含み、
前記第２電気接続モジュールは、前記第１方向で前記第２バスバーの前記延伸部と前記金属部材との間に配置された第３熱伝導部材をさらに含む、
請求項６に記載の電気接続ユニット。
【請求項８】
第１部材と、
前記第１部材との間に収容空間を形成する第２部材と、
前記収容空間に配置された第１電子部品と、
前記収容空間に配置された第２電子部品と、
前記第１電子部品に電気的に接続された第１端部と、前記第２電子部品に電気的に接続された第２端部と、前記第１部材に沿って延びた板状の延伸部とを含む第１バスバーと、
前記第１部材に対して前記第２部材とは反対側に配置され、前記第１部材に沿って延びた板部を含む金属部材と、
前記第１部材と前記第２部材とが対向する方向を第１方向とし、前記延伸部の延伸方向を第２方向とする場合、前記第１方向で前記延伸部と前記金属部材との間に配置され、前記第２方向に関して前記延伸部の半分よりも小さな外形を有し、前記延伸部の前記第２方向の中央と前記第１端部との間で前記延伸部と重なる第１熱伝導部材と、
を備えた電気接続ユニット。
【請求項９】
第１電気接続モジュールと、
前記第１電気接続モジュールとは電気的な機能または外部の接続先のうち少なくとも一方が異なる第２電気接続モジュールと、
金属部材と、
を備え、
前記第１電気接続モジュールは、
第１部材と、
前記第１部材との間に第１収容空間を形成する第２部材と、
前記第１収容空間に配置された第１電子部品と、
前記第１収容空間に配置された第２電子部品と、
前記第１電子部品に電気的に接続された第１端部と、前記第２電子部品に電気的に接続された第２端部と、前記第１部材に沿って延びた板状の延伸部とを含む第１バスバーと、
前記第１部材と前記第２部材とが対向する方向を第１方向とする場合、前記第１方向で前記延伸部と前記金属部材との間に配置された第１熱伝導部材と、
を有し、
前記第２電気接続モジュールは、
第３部材と、
前記第３部材との間に第２収容空間を形成する第４部材と、
前記第２収容空間に配置された第３電子部品と、
前記第３電子部品に電気的に接続された第２バスバーと、
を有し、
前記金属部材は、前記第１方向から見た場合、前記第１電気接続モジュールおよび前記第２電気接続モジュールと重なる、
電気接続ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、電気接続ユニットに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、車両に搭載されるジャンクションボックスが開示されている。ジャンャンクションボックス内には、複数の電子部品が搭載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－９９４７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで今後、電動車両における通電時間および／または通電電流値の増加に伴い、発熱量が多くなることが予想される。このため、電気接続ユニットの放熱性の向上が期待されている。
【０００５】
一実施形態は、放熱性の向上を図ることができる電気接続ユニットを提供する。
【課題を解決するための手段】
【０００６】
一実施形態の電気接続ユニットは、第１部材と、第２部材と、第１電子部品と、第２電子部品と、第１バスバーと、金属部材と、第１熱伝導部材とを有する。前記第２部材は、前記第１部材との間に収容空間を形成する。前記第１電子部品は、前記収容空間に配置される。前記第２電子部品は、前記収容空間に配置される。前記第１バスバーは、第１端部と、第２端部と、延伸部とを有する。前記第１端部は、前記第１電子部品に電気的に接続される。前記第２端部は、前記第２電子部品に電気的に接続される。前記延伸部は、板状であり、前記第１部材に沿って延びている。前記金属部材は、前記第１部材に対して前記第２部材とは反対側に配置される。前記金属部材は、前記第１部材に沿って延びた板部を含む。前記第１熱伝導部材は、前記第１部材と前記第２部材とが対向する方向を第１方向とする場合、前記第１方向で前記延伸部と前記金属部材との間に配置される。前記第１熱伝導部材は、前記延伸部の延伸方向を第２方向とする場合、前記第２方向に関して前記延伸部よりも小さな外形を有する。前記第１熱伝導部材は、前記第１方向から見た場合に、前記延伸部の前記第２方向の中央よりも前記第１端部の近くに偏った位置で前記延伸部と重なる。
【０００７】
一実施形態の電気接続ユニットは、第１部材と、第２部材と、第１電子部品と、第２電子部品と、第１バスバーと、金属部材と、第１熱伝導部材とを有する。前記第２部材は、前記第１部材との間に収容空間を形成する。前記第１電子部品は、前記収容空間に配置される。前記第２電子部品は、前記収容空間に配置される。前記第１バスバーは、第１端部と、第２端部と、延伸部とを有する。前記第１端部は、前記第１電子部品に電気的に接続される。前記第２端部は、前記第２電子部品に電気的に接続される。前記延伸部は、板状であり、前記第１部材に沿って延びている。前記金属部材は、前記第１部材に対して前記第２部材とは反対側に配置される。前記金属部材は、前記第１部材に沿って延びた板部を含む。前記第１熱伝導部材は、前記第１部材と前記第２部材とが対向する方向を第１方向とする場合、前記第１方向で前記延伸部と前記金属部材との間に配置される。前記第１熱伝導部材は、前記延伸部の延伸方向を第２方向とする場合、前記第２方向に関して前記延伸部の半分よりも小さな外形を有する。前記第１熱伝導部材は、前記第１方向から見た場合に、前記延伸部の前記第２方向の中央と前記第１端部との間で前記延伸部と重なる。
【０００８】
一実施形態の電気接続ユニットは、第１電気接続モジュールと、第２電気接続モジュールと、金属部材とを有する。前記第２電気接続モジュールは、前記第１電気接続モジュールとは電気的な機能が異なる、または外部の接続先が異なる。前記第１電気接続モジュールは、第１部材と、第２部材と、第１電子部品と、第２電子部品と、第１バスバーと、第１熱伝導部材とを有する。前記第２部材は、前記第１部材との間に第１収容空間を形成する。前記第１電子部品は、前記第１収容空間に配置される。前記第２電子部品は、前記第１収容空間に配置される。前記第１熱伝導部材は、第１端部と、第２端部と、延伸部とを有する。前記第１端部は、前記第１電子部品に電気的に接続される。前記第２端部は、前記第２電子部品に電気的に接続される。前記延伸部は、板状であり、前記第１部材に沿って延びている。前記第１熱伝導部材は、前記第１部材と前記第２部材とが対向する方向を第１方向とする場合、前記第１方向で前記延伸部と前記金属部材との間に配置される。前記第２電気接続モジュールは、前記第３部材と、第４部材と、第３電子部品と、第２バスバーとを有する。前記第４部材は、前記第３部材との間に第２収容空間を形成する。前記第３電子部品は、前記第２収容空間に配置される。前記第２バスバーは、前記第３電子部品に電気的に接続される。前記金属部材は、前記第１方向から見た場合、前記第１電気接続モジュールおよび前記第２電気接続モジュールと重なる。
【発明の効果】
【０００９】
一実施形態によれば、電気接続ユニットの放熱性の向上を図ることができる。
【図面の簡単な説明】
【００１０】

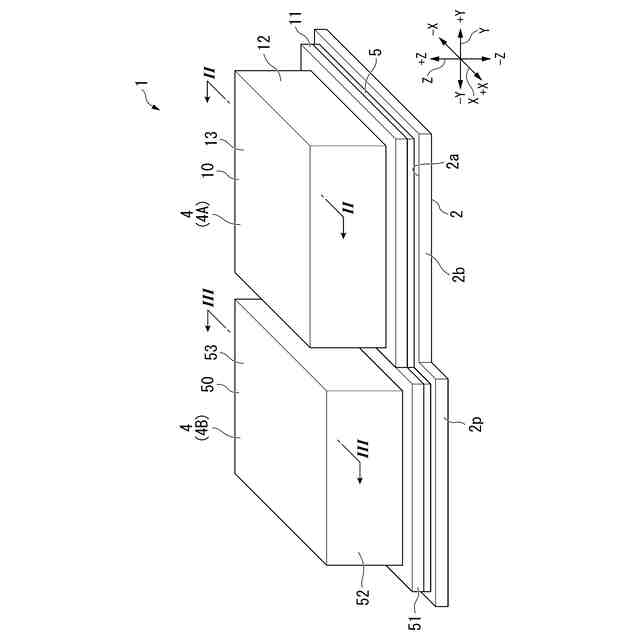

第１実施形態に係る電気接続ユニットを示す斜視図である。
図１に示された電気接続ユニットのＩＩ－ＩＩ線に沿う部分断面図である。
図１に示された電気接続ユニットのＩＩＩ－ＩＩＩ線に沿う部分断面図である。
第２実施形態に係る電気接続ユニットを示す部分断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
