公開番号2025161574
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064878
出願日2024-04-12
発明の名称モノクロ用光走査装置及びモノクロ画像形成装置
出願人株式会社リコー
代理人個人
主分類G02B 26/10 20060101AFI20251017BHJP(光学)
要約【課題】転用されたモノクロ用光走査装置において、所望の光学特性を得ることができるモノクロ用光走査装置、モノクロ用画像形成装置を提供する。
【解決手段】モノクロ画像形成装置に搭載されるモノクロ用光走査装置は、偏向器たるポリゴンミラー5aにより偏向走査された光源2Kからの光を、感光体上に導き結像させる光学素子たる走査レンズ6Kを備えている。この走査レンズ6Kが載置される土台部9は、走査レンズ6Kと同形状であり、走査レンズ6Kの材料と同一あるいは同種の材料からなる。
【選択図】図7
特許請求の範囲【請求項１】
偏向器により偏向走査された光源からの光を、感光体上に導き結像させる光学素子を備え、モノクロ画像形成装置に搭載されるモノクロ用光走査装置において、
前記光学素子が載置される土台部は、前記光学素子と同形状であり、前記光学素子の材料と同一あるいは同種の材料からなることを特徴とするモノクロ用光走査装置。
続きを表示（約 580 文字）【請求項２】
請求項１に記載のモノクロ用光走査装置において、
前記土台部は、光学特性が規格外の光学素子であることを特徴とするモノクロ用光走査装置。
【請求項３】
請求項１に記載のモノクロ用光走査装置において、
前記土台部は、複数の感光体に対して光走査を行うカラー用光走査装置で使用された光学素子であることを特徴とするモノクロ用光走査装置。
【請求項４】
請求項１に記載のモノクロ用光走査装置において、
前記光源、前記偏向器および前記光学素子が収納される筐体として、複数の感光体に対して光走査を行うカラー用光走査装置の筐体を用いたことを特徴とするモノクロ用光走査装置。
【請求項５】
請求項１に記載のモノクロ用光走査装置において、
前記土台部には、土台用であることを識別するマーキングが施されていることを特徴とするモノクロ用光走査装置。
【請求項６】
感光体の表面に光走査手段を用いて光を照射することにより前記感光体の表面に潜像を形成し、前記潜像を現像することで得た画像を最終的に記録材上に転移させることでモノクロ画像を形成するモノクロ画像形成装置において、
前記光走査手段として、請求項１のモノクロ用光走査装置を用いることを特徴とするモノクロ画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モノクロ用光走査装置及びモノクロ画像形成装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、偏向器により偏向走査された光源からの光を、感光体上に導き結像させる光学素子を備え、モノクロ画像形成装置に搭載されるモノクロ用光走査装置が知られている。
【０００３】
特許文献１には、上記光走査装置として、光学素子たる走査レンズを上下に積み重ねて配置した２色用光走査装置が記載されている。かかる２色用光走査装置は、下段に赤色用の走査レンズ、上段に黒用の走査レンズが配置され、上段の黒用の走査レンズは、赤色用の走査レンズに載置されている。２色用光走査装置からモノクロ用光走査装置へ転用するときは、黒色用の走査レンズを載置する部材を、下段の赤色用の走査レンズから土台部たるスペーサへ変更する。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、転用されたモノクロ用光走査装置において、所望の光学特性が得られないおそれがある。
【課題を解決するための手段】
【０００５】
上述した課題を解決するために、本発明は、偏向器により偏向走査された光源からの光を、感光体上に導き結像させる光学素子を備え、モノクロ画像形成装置に搭載されるモノクロ用光走査装置において、前記光学素子が載置される土台部は、前記光学素子と同形状であり、前記光学素子の材料と同一あるいは同種の材料からなることを特徴とするものである。
【発明の効果】
【０００６】
本発明によれば、転用されたモノクロ用光走査装置において、所望の光学特性を得ることができる。
【図面の簡単な説明】
【０００７】

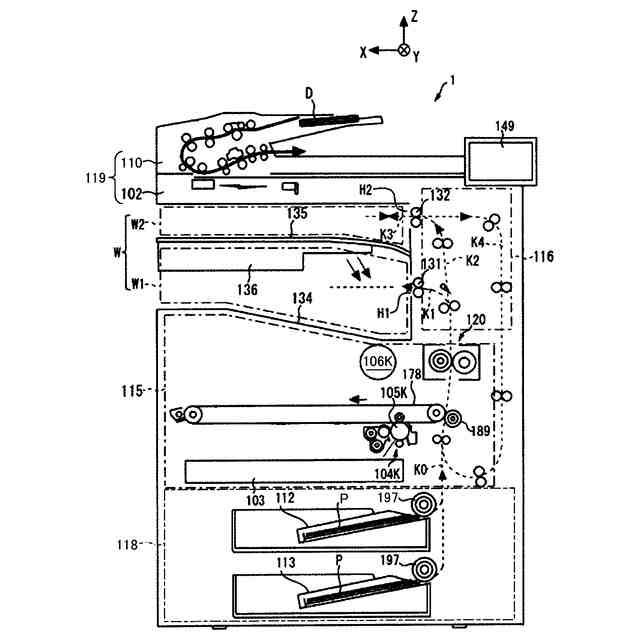

本実施形態のモノクロ画像形成装置の概略構成図。

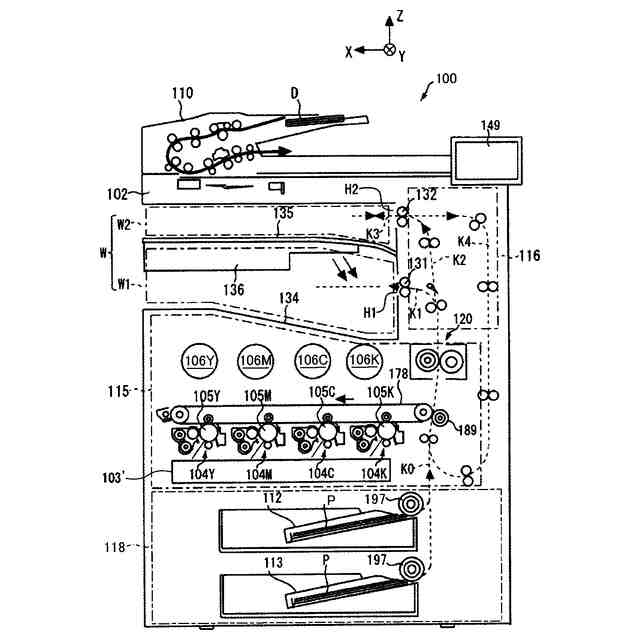

本実施形態のモノクロ画像形成装置へ転写可能なカラー画像形成装置の概略構成図。

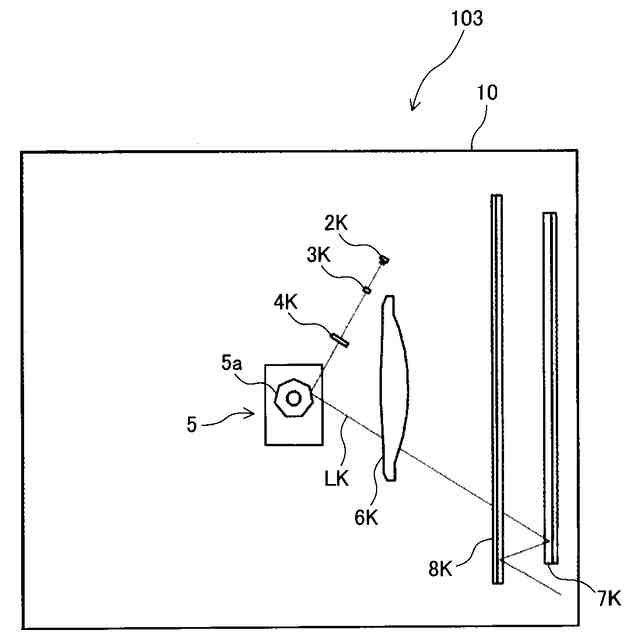

本実施形態のモノクロ画像形成装置に搭載されるモノクロ用光走査装置の概略模式図。

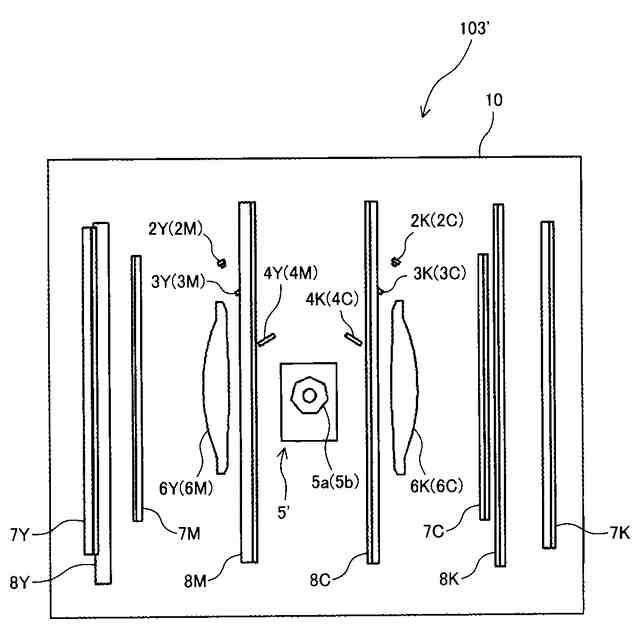

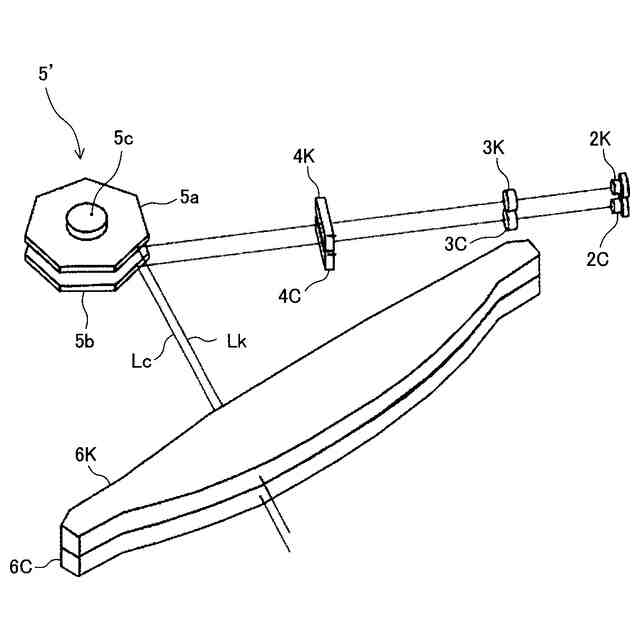

本実施形態のモノクロ用光走査装置へ転用可能なカラー用光走査装置の概略模式図。

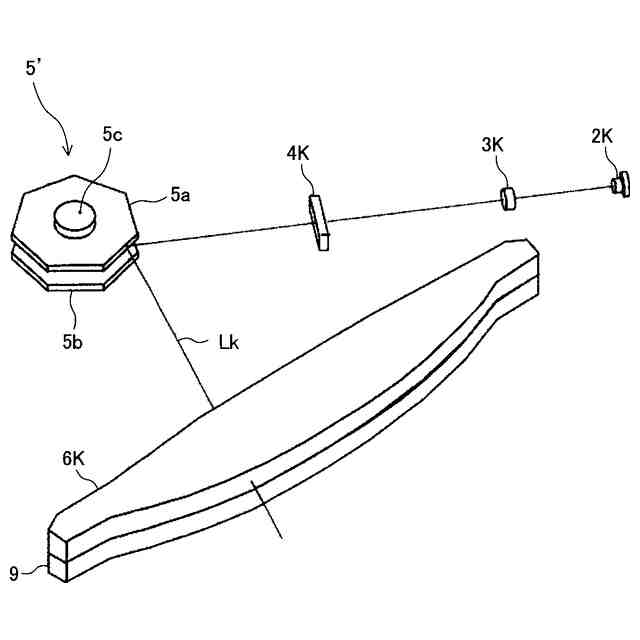

図４に示したカラー用光走査装置の走査レンズの周辺を示す斜視図。

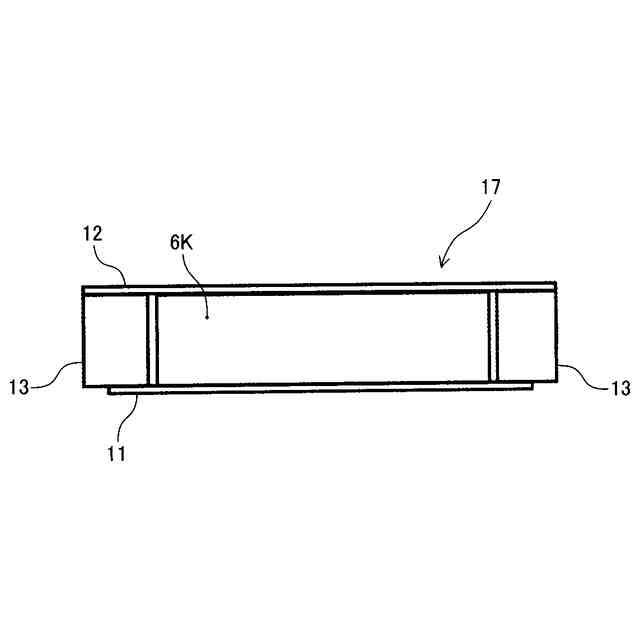

走査レンズを保持する保持機構の概略図。

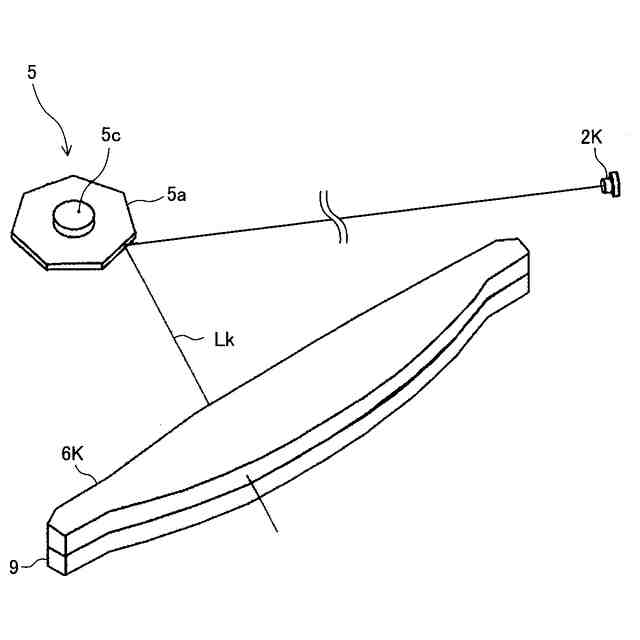

本実施形態のモノクロ用光走査装置の走査レンズ周辺の概略斜視図。

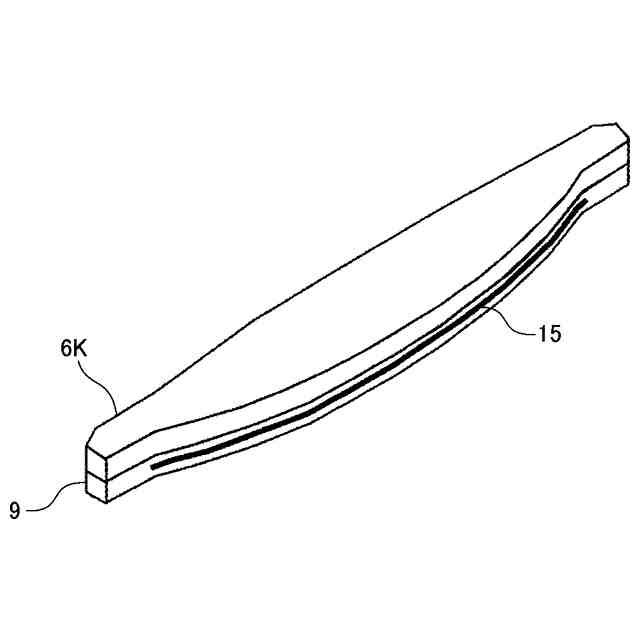

土台部として用いる規格外の走査レンズに識別マークを施す一例を示す斜視図。
カラー用の光走査装置のＣ色の走査レンズをモノクロ用光走査装置において土台部として用いる一例を示す斜視図。
【発明を実施するための形態】
【０００８】
以下に、本発明を実施するための最良の形態を図面に基づいて説明する。なお、いわゆる当業者は特許請求の範囲内における本発明を変更・修正をして他の実施形態をなすことは容易であり、これらの変更・修正はこの特許請求の範囲に含まれるものである。以下の説明はこの発明における最良の形態の例であって、この特許請求の範囲を限定するものではない。
【０００９】
図１は、本実施形態のモノクロ画像形成装置の概略構成図である。
図１に示すモノクロ画像形成装置１は、図２に示すカラー画像形成装置１００から転用されたものである。カラーの作像ユニット１０４Ｙ，１０４Ｍ，１０４Ｃおよびカラーのトナーボトル１０６Ｙ、１０６Ｍ、１０６Ｃを未搭載とし、カラー画像形成装置１００をモノクロ画像形成装置１として転用する。本モノクロ画像形成装置１は、カラー画像形成装置１００とで構成部品、システムおよび機能を共通化し、新規投入資源を削減し、装置のコストダウンを図ったものである。さらに、本実施形態のモノクロ画像形成装置は、モノクロ画像形成装置からカラー画像形成装置、カラー画像形成装置からモノクロ画像形成装置へのリサイクル性を高めることができる。
【００１０】
図１に示すモノクロ画像形成装置は、画像形成部１１５、給紙部１１８、画像形成対象である原稿の画像を読み取る画像読取装置１１９などを備えている。画像読取装置１１９は、画像形成部１１５の上方に配置されており、原稿搬送部１１０と、スキャナ部１０２とを備えている。給紙部１１８は、画像形成部１１５の下方に配置されており、シートＰを収容する２つの給送トレイ１１２、１１３を備えている。
（【００１１】以降は省略されています）
