公開番号2025071973
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182433
出願日2023-10-24
発明の名称エンコーダ速度監視装置
出願人オークマ株式会社
代理人弁理士法人YKI国際特許事務所
主分類G01D 5/245 20060101AFI20250430BHJP(測定;試験)
要約【課題】速度異常を正確に検知可能な速度監視装置を提供する。
【解決手段】回転速度監視装置は、Z相信号でカウンタクリアする第2カウント値C2を出力する第2MCU4bを備える。前記第2MCU4bは、前記A相信号と前記B相信号を計数しベースカウントCb値として出力する位相計数カウンタ6bと、前記ベースカウントCb値をキャプチャ周期Tsでラッチし、位置カウント値Cpとして出力する第1キャプチャ回路7bと、前記ベースカウント値Cbを前記Z相信号のアクティブエッジでラッチし、基準カウント値Czとして出力する第2キャプチャ回路7cと、前記位置カウント値Cpと前記基準カウント値Czとに基づいて前記第2カウント値C2を算出する第2カウンタ演算部9と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
対象物の回転速度を監視する回転速度監視装置であって、
１回転当たりＮパルスのＡ相信号と、前記Ａ相信号に対して９０度位相が異なるＢ相信号と、１回転あたり１パルスのＺ相信号と、を出力するエンコーダと、
前記Ａ相信号と前記Ｂ相信号とに基づき４逓倍の位相計数により第１カウント値を出力する第１ユニットと、
前記Ａ相信号と前記Ｂ相信号に基づく４逓倍の位相計数により得られるカウント値を前記Ｚ相信号に基づいてカウンタクリアすることで得られる一回転内カウント値と、前記Ｚ相信号を回転方向に応じてカウントアップまたはカウントダウンすることで得られる多回転カウント値と、で構成する第２カウント値を算出する第２ユニットと、
前記第１カウント値の変化量に基づいて第１監視速度を算出し、前記第２カウント値の変化量に基づいて第２監視速度を算出し、前記第１監視速度および前記第２監視速度との比較結果に基づいて速度異常の有無を判定する安全コントローラと、
を備え、
前記第２ユニットは、
前記Ａ相信号と前記Ｂ相信号と、を４逓倍で位相計数し、ベースカウント値として出力する位相計数カウンタと、
前記ベースカウント値を、速度監視周期を正の整数で除算した値であるキャプチャ周期でラッチし、位置カウント値として出力する第１キャプチャ回路と、
前記ベースカウント値を前記Ｚ相信号のアクティブエッジでラッチし、基準カウント値として出力する第２キャプチャ回路と、
前記位置カウント値と前記基準カウント値とに基づいて前記第２カウント値を算出する第２カウンタ演算部と、
を備え、前記第２カウンタ演算部は、

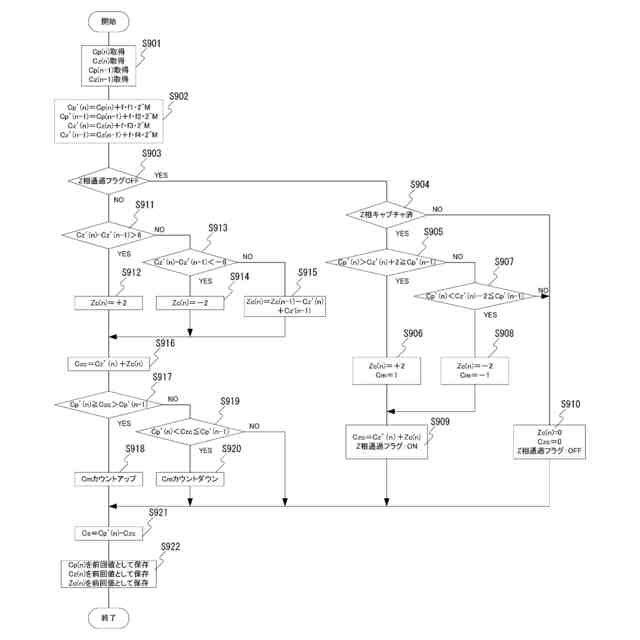

前記Ｚ相信号の基準位置における前記ベースカウント値と前記基準カウント値との差分に相当する基準カウント補正値を、前記基準カウント値の今回値と、前記基準カウント値の前回値と、前記基準カウント補正値の前回値と、に基づいて算出し、
前記基準カウント値に前記基準カウント補正値を加算して基準カウント推定値を算出し、
前記位置カウント値の今回値と、前記位置カウント値の前回値と、前記基準カウント推定値と、の大小関係に基づき、前記多回転カウント値をカウントアップまたはカウントダウンし、
前記位置カウント値と前記基準カウント推定値との差分値を前記一回転内カウント値として算出する、
ことを特徴とする、速度監視装置。
続きを表示（約 730 文字）【請求項２】
請求項１に記載の速度監視装置であって、
前記第２カウンタ演算部は、
前記基準カウント値の今回値と、前記基準カウント値の前回値と、のオーバーフローおよびアンダーフローを考慮した差分値を算出し、
前記差分値が前記Ｚ相信号のパルス幅相当のカウント値を超える場合に、前記基準カウント補正値を＋２とし、
前記差分値が前記Ｚ相信号のパルス幅相当のカウント値の反数を下回る場合に、前記基準カウント補正値を－２とし、
それ以外の場合に、前記基準カウント補正値の前回値から、前記基準カウント値の今回値と前記基準カウント値の前回値との差分値を、減算した値に前記基準カウント補正値を設定する、
ことを特徴とする速度監視装置。
【請求項３】
請求項１または２に記載の速度監視装置であって、
前記第２カウンタ演算部は、
前記基準カウント値の初回値を取得した後、第一条件および第二条件のいずれか一方を満たすまで、前記基準カウント補正値および前記多回転カウント値をいずれも０に設定し、前記第一条件を満たす場合、前記基準カウント補正値を＋２に設定し、前記多回転カウント値を＋１に設定し、前記第二条件を満たす場合、前記基準カウント補正値を－２に設定し、前記多回転カウント値を－１に設定し、
前記基準カウント値をＣｚ（ｎ）、前記位置カウント値の今回値をＣｐ（ｎ）、前記位置カウント値の前回値をＣｐ（ｎ－１）とした場合、前記第一条件は、Ｃｚ（ｎ－１）≦Ｃｚ（ｎ）＋２＜Ｃｚ（ｎ）であり、前記第二条件は、Ｃｚ（ｎ－１）≧Ｃｚ（ｎ）－２＞Ｃｚ（ｎ）である、
ことを特徴とする、速度監視装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、回転角度に応じて位相差のある信号を出力するエンコーダを用いた速度監視装置を開示する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
工作機械の主軸については、国際規格によって速度制限監視機能が要求されている。例えば、旋盤の主軸については、ＩＳＯ２３１２５により安全カテゴリ３で速度制限監視を実現することが要求されている。
【０００３】
一般的に工作機械の主軸用の速度検出器としては、磁気式エンコーダなどのように、回転角度に応じて、１回転あたりＮ波数で９０度の位相差があるｃｏｓ信号、ｓｉｎ信号などを出力するタイプが使用される（以下、「エンコーダ」と呼称する）。通常、この信号は、Ａ相信号、Ｂ相信号と呼称される。
【０００４】
このエンコーダを用いて速度監視を行う場合、通常、Ａ相信号とＢ相信号の位相差に基づき４逓倍のパルスカウントを行う位相差カウンタのカウント値を用いて、速度監視周期間のカウント値の差分を利用する。即ち、速度監視を行う安全コントローラは、位相差カウンタのカウント値を監視周期Ｔ毎にサンプリングし、今回のカウント値をＰ（ｎ）、前回のカウント値をＰ（ｎ－１）とした場合、監視速度ＶをＶ＝（Ｐ（ｎ）－Ｐ（ｎ－１））／（Ｔ×４×Ｎ）として演算する。そのため、位相差カウンタを用いて、正しく速度監視を行うには、位相差カウンタに設定される一回転波数Ｎと、実際のエンコーダの一回転波数Ｎが一致する必要がある。安全コントローラによる位相差カウンタのサンプリングは、例えば、プロトコルにより通信データの信頼性が担保された安全通信などで行われる。
【０００５】

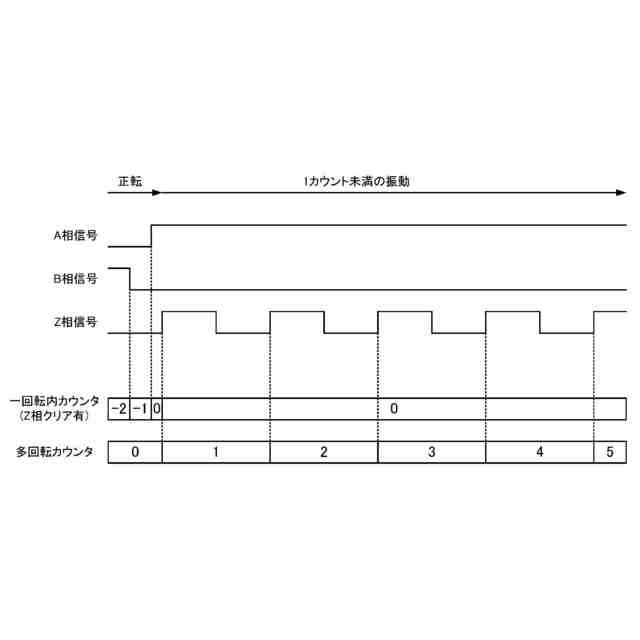

さらに、このエンコーダを用いて、速度監視を安全カテゴリ３で実現するためには、異なる素子による２つの位相差カウンタを用いて、それぞれで計算した速度（パルスカウントの差分）を比較して相互監視をする必要がある。また、通常、エンコーダは１回転内の位置を特定するため、Ｚ相信号と呼ばれる１回転あたり１パルスを出力するマーカ信号を備えている。さらに、位相差カウンタの１つを、Ｚ相信号でクリアをする１回転内カウンタと、Ｚ相信号のカウントアップ、カウントダウンを行う多回転カウンタと、の組合せで構成する。
【０００６】
そして、Ｚ相信号を用いる前記１回転内カウンタと前記多回転カウンタとを組合せた位相差カウンタに基づく速度と、Ｚ相信号を用いない位相差カウンタに基づく速度と、をそれぞれ演算し、得られた二種類の速度を比較することで、エンコーダの一回転波数が正しいかを確認できる。
【０００７】

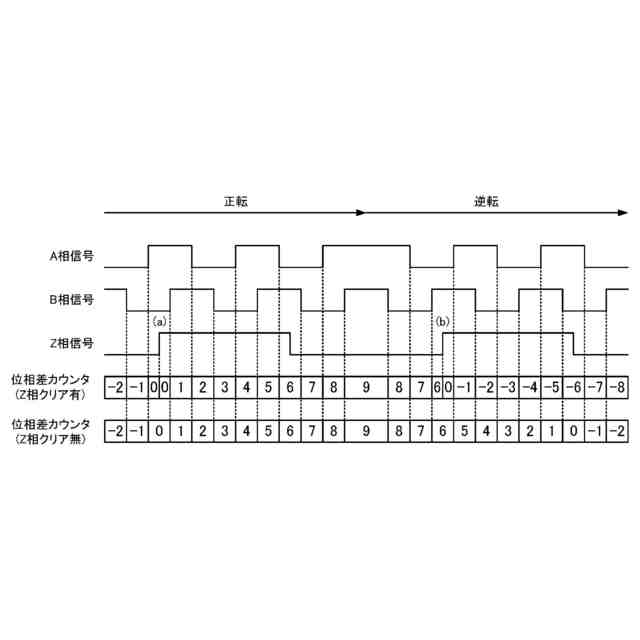

Ｚ相信号を用いたカウンタは、例えば、非特許文献１に開示されている。非特許文献１には、Ｚ相信号の立ち上がりエッジによって、一回転内のカウンタをクリアし、直前の一回転内カウンタのカウントアップ、カウントダウンの方向により、多回転カウンタをカウントアップ、カウントダウンする機能を搭載したマイクロコントローラユニット（以下、「ＭＣＵ」と呼称する）が開示されている。
【０００８】
また、特許文献１では、Ｚ相信号のエッジではなく、Ｚ相信号の論理レベルとＡ相信号、Ｂ相信号の立ち上がりエッジまたは立ち下がりエッジに基づき、一回転内カウンタのカウンタクリアと多回転カウンタのカウントアップ、カウントダウンを実現する方法が開示されている。
【先行技術文献】
【特許文献】
【０００９】
特開２００９－１５３３３５号公報
【非特許文献】
【００１０】
” 32-Bit Microcontroller FM0+ Family Peripheral Manual Timer Part”, Cypress Semiconductor Corporation, September 9, 2020
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
