公開番号2025081761
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2025034429,2020158239
出願日2025-03-05,2020-09-23
発明の名称警報ベル
出願人能美防災株式会社
代理人彩雲弁理士法人
主分類G10K 9/13 20060101AFI20250520BHJP(楽器;音響)
要約【課題】指向性を強くすることで音圧を上げることができる警報ベルをを提供する。

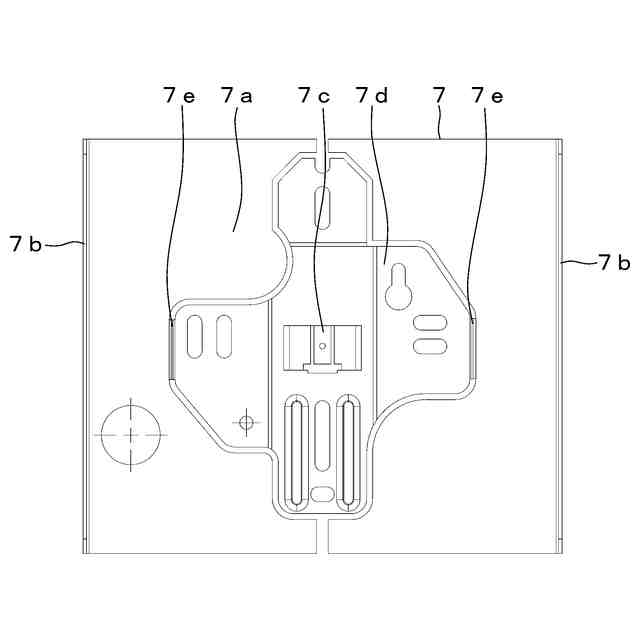

【解決手段】警報ベルにおいて、取り付け部品7は、底板部7aと、分離可能部7dと、受け部7cと、連結部7eと、を有し、ゴングの周りを囲むフードを、打撃により鳴動して警報を発するゴングと共に取付対象に取り付けることができる。分離可能部7dは、底板部7aに設けられると共に切り離し可能に連結する。警報ベルをフードの取り付け無しで設置する場合、分離可能部7dは、取付部品7から切り離されて、ゴングを取付対象に取り付けるための部分として用いることが可能となっている。

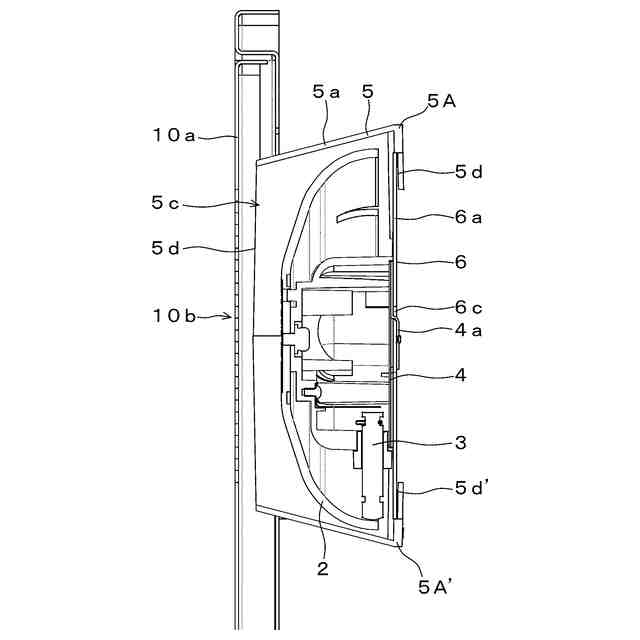

【選択図】図8
特許請求の範囲【請求項１】

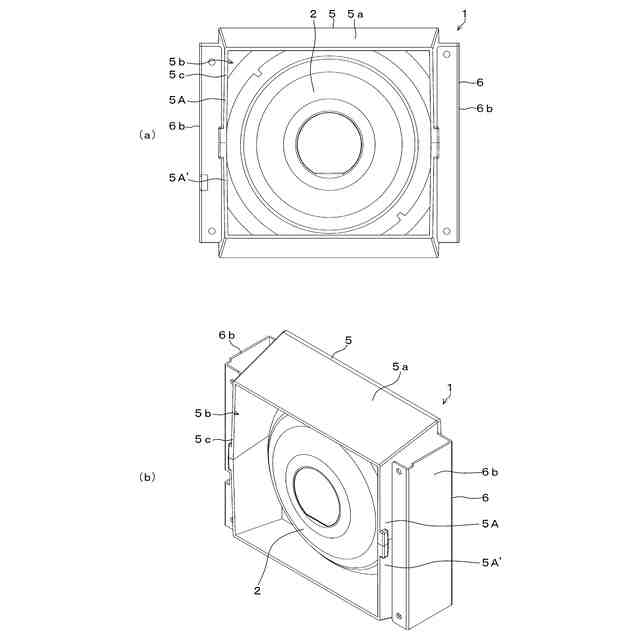

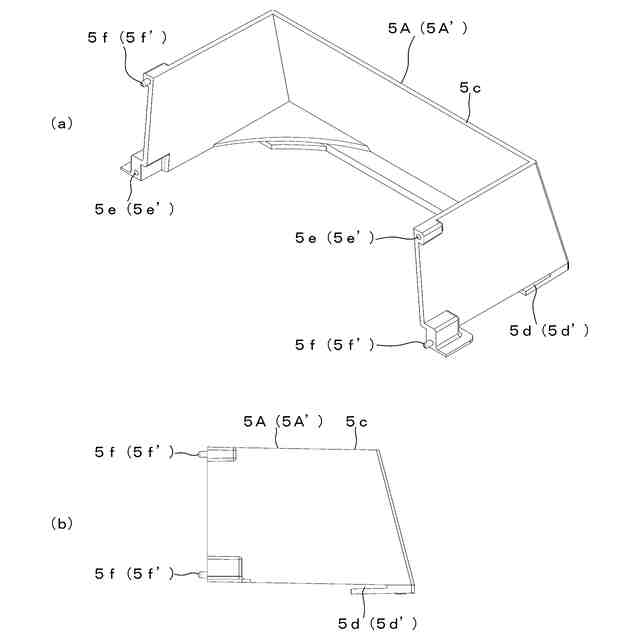

打撃によりゴングが鳴動して警報を発する警報ベルであって、該ゴングの周りを囲む筒状の形状を有するフードを備える警報ベルにおいて、

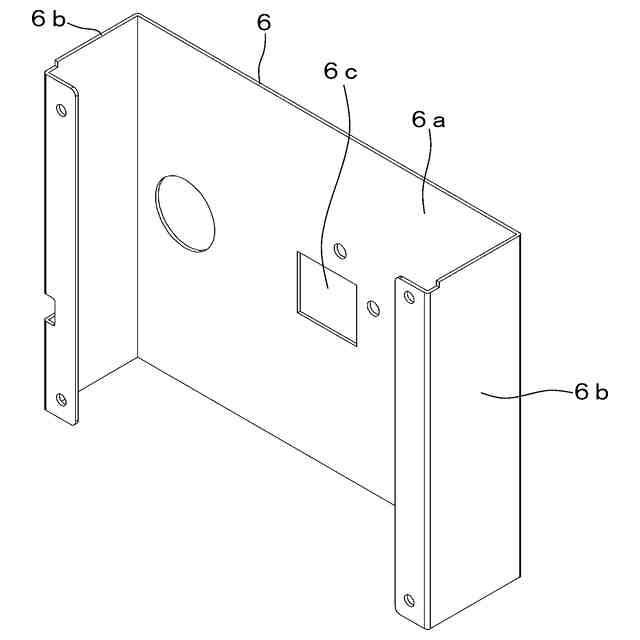

該ゴングを取付対象に取り付けるための取付部品をさらに備えており、該フードは、該取付部品により、該ゴングと共に取付対象に取り付けられるものであり、
該取付部品は、底板部と、分離可能部と、を有しており、該分離可能部は、該底板部に設けられると共に切り離し可能に連結されており、該警報ベルを該フードの取り付け無しで設置されるものとする場合に、該分離可能部は、該取付部品から切り離されて、該ゴングを取付対象に取り付けるための部分として用いることが可能となっていることを特徴とする警報ベル。
続きを表示（約 53 文字）【請求項２】
前記取付部品は、板状を為していることを特徴とする請求項１に記載の警報ベル。

発明の詳細な説明【技術分野】
【０００１】
この発明は、打撃によりゴングが鳴動して警報を発する警報ベルに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
警報ベルは、打撃されるとベル音を発生するゴングと、前記ゴングを打撃する打棒と、前記打棒を駆動するモータと、前記モータを収納するハウジング等を備え、火災等の非常事態の発生時にゴングが鳴動してベル音を発生し、警報を発するものとして用いられる（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２３５３９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の警報ベルの主な用例は、自動火災報知設備の地区音響装置や非常警報設備の音響装置の非常ベル（以下、単に「非常ベル」という）等である。
【０００５】
非常ベルには、消防法に基づいて基準が定められている。その基準の１つとして、音圧（中心から１ｍ離れた位置で９０ｄＢ以上）がある。
【０００６】
非常ベルは、消火栓箱や機器収容箱等の筐体の内部に収納されて設置される場合がある。その場合でも、前記の音圧の基準を満たす必要があるが、筐体の内部に収納されていることにより、音圧が下がってしまい、必要な音圧を得るのが困難になることがある。
【０００７】
この発明は、前記の事情に鑑み、音圧を上げることができる警報ベルを得ることを目的とする。
【課題を解決するための手段】
【０００８】
この発明は、打撃によりゴングが鳴動して警報を発する警報ベルであって、該ゴングの周りを囲む筒状の形状を有するフードを備える警報ベルにおいて、該ゴングを取付対象に取り付けるための取付部品をさらに備えており、該フードは、該取付部品により、該ゴングと共に取付対象に取り付けられるものであり、該取付部品は、底板部と、分離可能部と、を有しており、該分離可能部は、該底板部に設けられると共に切り離し可能に連結されており、該警報ベルを該フードの取り付け無しで設置されるものとする場合に、該分離可能部は、該取付部品から切り離されて、該ゴングを取付対象に取り付けるための部分として用いることが可能となっていることを特徴とする警報ベルである。
【０００９】
この発明において、前記取付部品は、板状を為しているものとすることができる。
【発明の効果】
【００１０】
この発明においては、ゴングの周りをフードにより囲むことができる。そして、そのフードにより、ベル音がゴングの周囲に拡散するのを防いで、その指向性を強くすることができ、その音圧を上げることができる。
（【００１１】以降は省略されています）
