公開番号2025106626
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2022051450
出願日2022-03-28
発明の名称吸音材及び車両部材
出願人株式会社レゾナック
代理人個人,個人,個人
主分類G10K 11/168 20060101AFI20250709BHJP(楽器;音響)
要約【課題】薄厚であっても広い周波数帯域において優れた吸音特性を発現することができる、新たな吸音材を提供すること。
【解決手段】非通気性の材料から構成される多孔層と、通気性の材料から構成される多孔質層とを備え、多孔層が、複数の孔を有する基部と、少なくとも一部の当該孔から多孔質層内に延在する中空状のネック部とを備え、多孔質層側を対象部材に向けて配置した時に、孔から入射する音に共鳴する、共鳴周波数の異なる二種以上のヘルムホルツ共鳴箱構造が形成される、吸音材。
【選択図】図1

特許請求の範囲【請求項１】
非通気性の材料から構成される多孔層と、通気性の材料から構成される多孔質層とを備え、

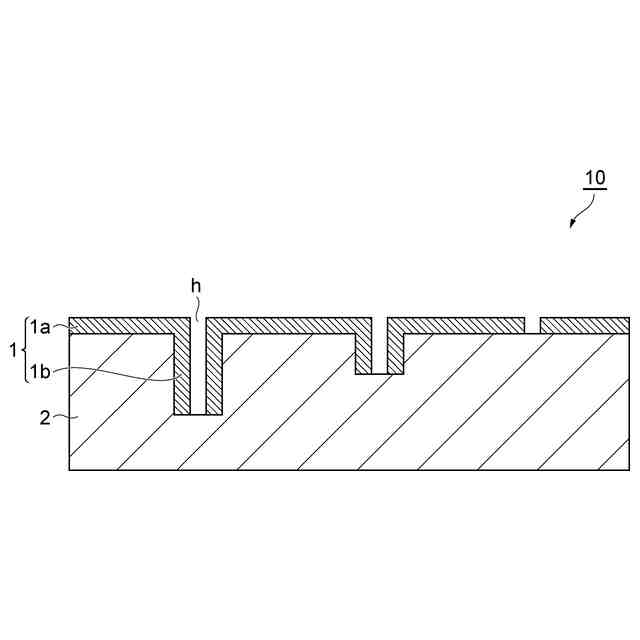

前記多孔層が、複数の孔を有する基部と、少なくとも一部の前記孔から多孔質層内に延在する中空状のネック部とを備え、
前記多孔質層側を対象部材に向けて配置した時に、前記孔から入射する音に共鳴する、共鳴周波数の異なる二種以上の孔を有するヘルムホルツ共鳴箱構造が形成される、吸音材。
続きを表示（約 700 文字）【請求項２】

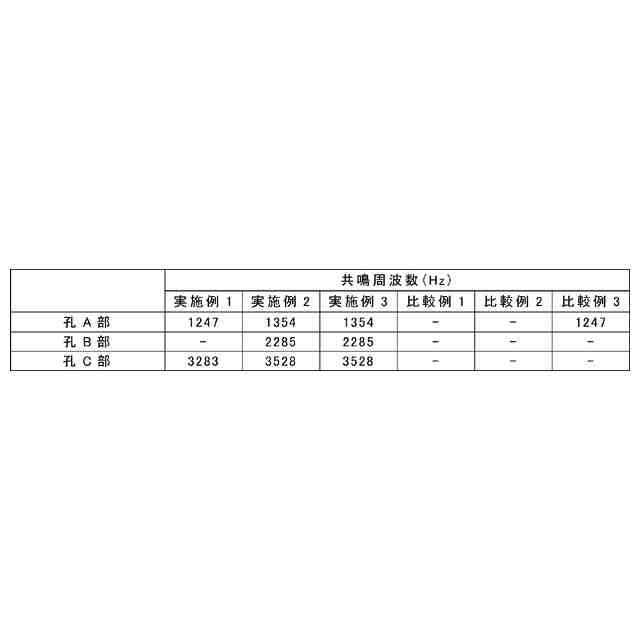

前記ヘルムホルツ共鳴箱構造が、２０００Ｈｚ未満の共鳴周波数を有するヘルムホルツ共鳴箱構造、及び２０００Ｈｚ以上の共鳴周波数を有するヘルムホルツ共鳴箱構造を含む、請求項１に記載の吸音材。
【請求項３】
前記ヘルムホルツ共鳴箱構造が、２０００Ｈｚ未満の共鳴周波数を有するヘルムホルツ共鳴箱構造、２０００～３０００Ｈｚの共鳴周波数を有するヘルムホルツ共鳴箱構造、及び３０００Ｈｚ超の共鳴周波数を有するヘルムホルツ共鳴箱構造を含む、請求項１又は２に記載の吸音材。
【請求項４】
隣り合う前記ヘルムホルツ共鳴箱構造が異なる共鳴周波数を有する、請求項１～３のいずれか一項に記載の吸音材。
【請求項５】

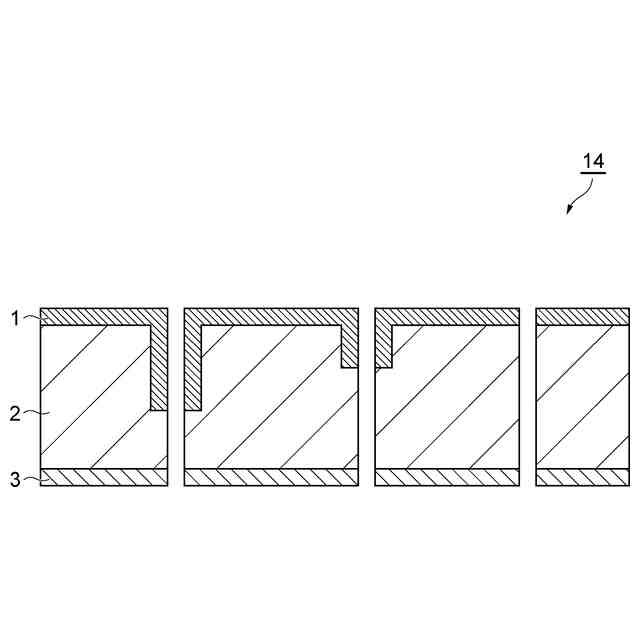

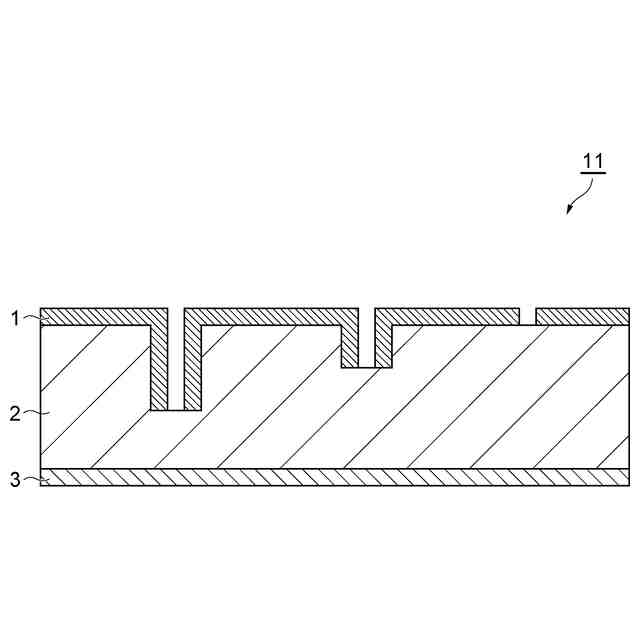

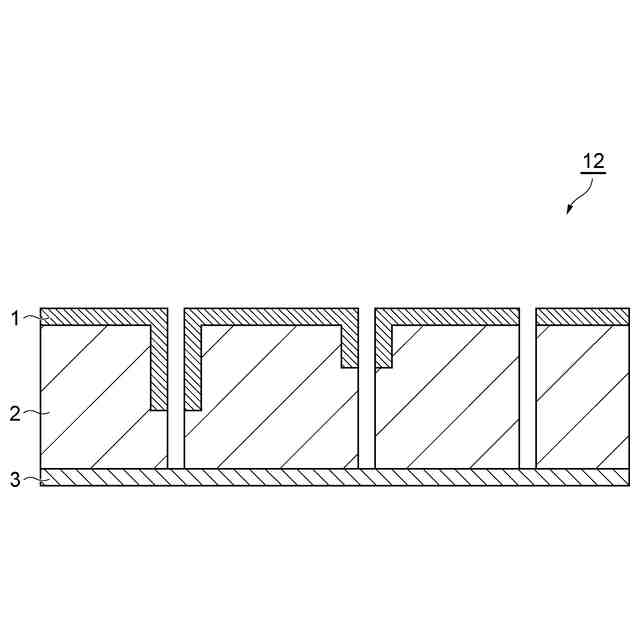

前記多孔層と、前記多孔質層と、非通気性の材料から構成される裏張層とをこの順に備える、請求項１～４のいずれか一項に記載の吸音材。
【請求項６】
前記基部の開孔率が１～２０％である、請求項１～５のいずれか一項に記載の吸音材。
【請求項７】
厚さが１５ｍｍ以下である、請求項１～６のいずれか一項に記載の吸音材。
【請求項８】
前記多孔層がゴムを含み、前記多孔質層が不織布を含む、請求項１～７のいずれか一項に記載の吸音材。
【請求項９】
前記多孔層が、前記ゴム及び前記不織布を含む複合材を含む、請求項８に記載の吸音材。
【請求項１０】
前記多孔質層の通気抵抗が１～４ｋＰａ・ｓｅｃ／ｍである、請求項１～９のいずれか一項に記載の吸音材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、吸音材及び車両部材に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
自動車のエンジンルーム内の騒音が車室内に伝播することを防止すること等を目的とした防音材として、車室内側より順に、第１の通気性吸音層、非通気性樹脂膜層、及び第２の通気性吸音層の順に接着された防音材が知られている（例えば、特許文献１参照）。同文献において、第１及び第２の通気性吸音層にはウレタン発泡材と繊維の混合材が用いられ、非通気性樹脂膜層には複数の樹脂フィルムの積層体が用いられている。
【０００３】
また、広い周波数帯域の音に対処する単層のフェルトとして、層間に高空気流れ抵抗値部分と低空気流れ抵抗値部分とを有する傾斜空気流れ抵抗値吸音フェルトが知られている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－３４７９００号公報
特開２００５－１９５９８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来技術には、薄厚であっても広い周波数帯域において優れた吸音特性を発現することに関し、依然として改善の余地がある。そのような改善へ期待は、特に自動車等の車両向けの吸音材において顕著である。
【０００６】
本発明は上記事情に鑑みてなされたものであり、薄厚であっても広い周波数帯域において優れた吸音特性を発現することができる、新たな吸音材を提供することを目的とする。本発明はまた、当該吸音材を備える車両部材を提供することを目的とする。
【課題を解決するための手段】
【０００７】

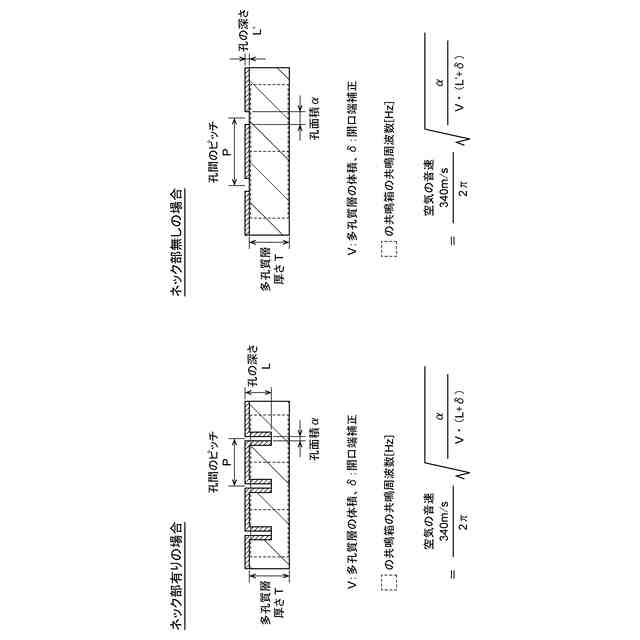

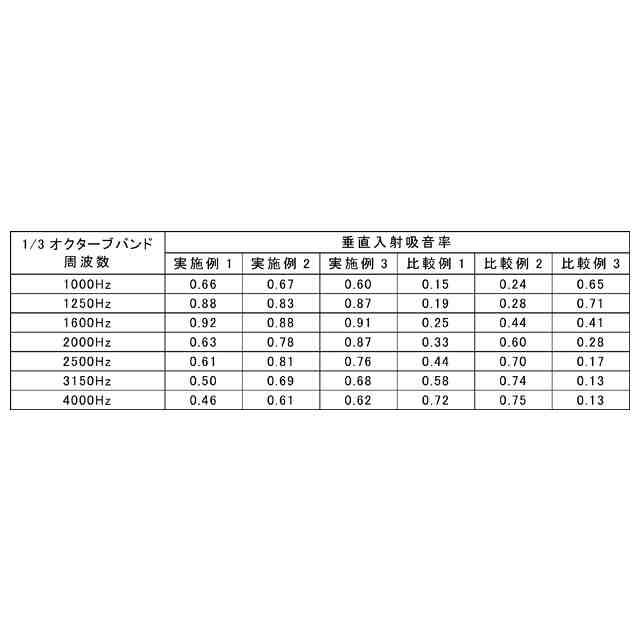

本発明の一側面は、非通気性の材料から構成される多孔層と、通気性の材料から構成される多孔質層とを備え、多孔層が、複数の孔を有する基部と、少なくとも一部の当該孔から多孔質層内に延在する中空状のネック部とを備え、多孔質層側を対象部材に向けて配置した時に、孔から入射する音に共鳴する、共鳴周波数の異なる二種以上のヘルムホルツ共鳴箱構造が形成される、吸音材を提供する。このような吸音材は従来にない構造を有しており、薄厚であっても広い周波数帯域において優れた吸音特性を発現することができる。
【０００８】
一態様において、ヘルムホルツ共鳴箱構造が、２０００Ｈｚ未満の共鳴周波数を有するヘルムホルツ共鳴箱構造、及び２０００Ｈｚ以上の共鳴周波数を有するヘルムホルツ共鳴箱構造を含んでよい。
【０００９】
一態様において、ヘルムホルツ共鳴箱構造が、２０００Ｈｚ未満の共鳴周波数を有するヘルムホルツ共鳴箱構造、２０００～３０００Ｈｚの共鳴周波数を有するヘルムホルツ共鳴箱構造、及び３０００Ｈｚ超の共鳴周波数を有するヘルムホルツ共鳴箱構造を含んでよい。
【００１０】

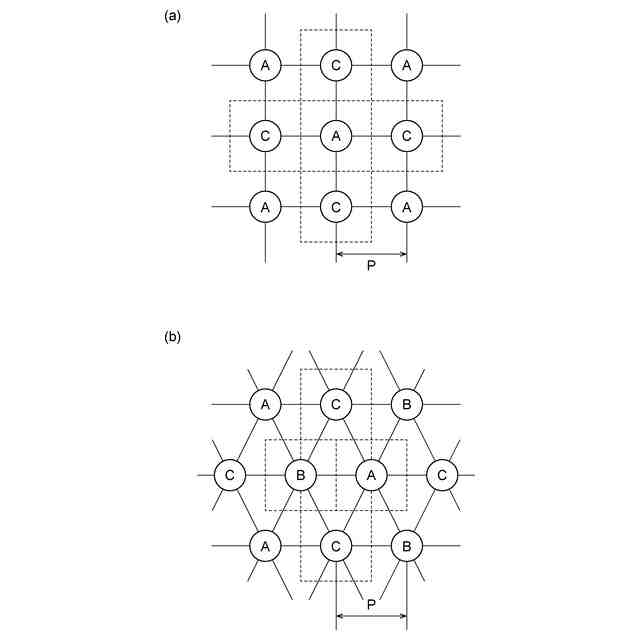

一態様において、隣り合うヘルムホルツ共鳴箱構造が異なる共鳴周波数を有してよい。
（【００１１】以降は省略されています）
