公開番号2025118326
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013591
出願日2024-01-31
発明の名称電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置
出願人京セラ株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 8/1213 20160101AFI20250805BHJP(基本的電気素子)
要約【課題】耐久性を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置を提供する。
【解決手段】電気化学セルは、金属板と、素子部とを備える。金属板は、第1面と、第2面と、第1孔を含む複数の孔とを有する。第2面は、第1面の反対側に位置する。第1孔は、第1面に位置する第1開口部を有する。素子部は、固体電解質層と、第1面と固体電解質層との間に位置する第1層と、固体電解質層を挟んで第1層の反対側に位置する第1電極とを有する。素子部は、平面視で第1開口部と重なる第1部位を有する。固体電解質層とは反対側に位置する第1層の表面は、第1部位の中央部が第1部位の縁部よりも第1開口部から離間している。

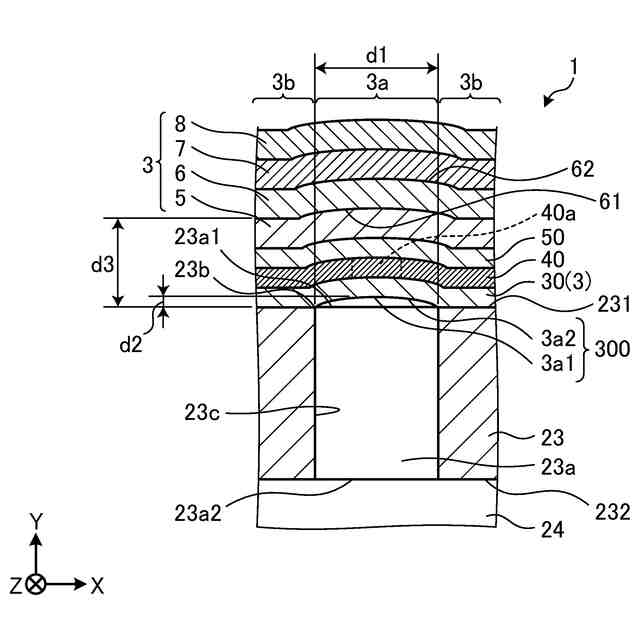

【選択図】図2
特許請求の範囲【請求項１】
第１面と、該第１面の反対側に位置する第２面と、前記第１面に位置する第１開口部を有する第１孔を含む複数の孔とを有する金属板と、
固体電解質層と、前記第１面と前記固体電解質層との間に位置する第１層と、前記固体電解質層を挟んで前記第１層の反対側に位置する第１電極とを有する素子部と
を備え、
前記素子部は、平面視で前記第１開口部と重なる第１部位を有し、
前記固体電解質層とは反対側に位置する前記第１層の表面は、前記第１部位の中央部が前記第１部位の縁部よりも前記第１開口部から離間している
電気化学セル。
続きを表示（約 560 文字）【請求項２】
前記第１面に垂直な断面において、前記第１部位に位置する前記固体電解質層は、前記第１孔の反対側に突出したアーチ形状を有する
請求項１に記載の電気化学セル。
【請求項３】
前記第１開口部の直径をｄ１とし、前記第１部位の中央部における前記第１面から前記第１層までの距離をｄ２としたとき、
ｄ２／ｄ１≦０．９５である
請求項１に記載の電気化学セル。
【請求項４】
前記第１開口部の直径をｄ１とし、前記第１面と向かい合う前記第１層の表面から前記固体電解質層までの距離をｄ３としたとき、
ｄ１／ｄ３≧１である
請求項１に記載の電気化学セル。
【請求項５】
請求項１～４のいずれか１つに記載の電気化学セルを備えるセルスタックを有する
電気化学セル装置。
【請求項６】
請求項５に記載の電気化学セル装置と、
前記電気化学セル装置を収納する収納容器と
を備えるモジュール。
【請求項７】
請求項６に記載のモジュールと、
前記モジュールの運転を行うための補機と、
前記モジュールおよび前記補機を収容する外装ケースと
を備えるモジュール収容装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年、次世代エネルギーとして、燃料電池セルを複数有する燃料電池セルスタック装置が種々提案されている。燃料電池セルは、水素含有ガスなどの燃料ガスと空気などの酸素含有ガスとを用いて電力を得ることができる電気化学セルの一種である。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１６／１２４９２８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の燃料電池セルスタック装置では、耐久性を向上させる点で改善の余地があった。
【０００５】
実施形態の一態様は、耐久性を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態の一態様に係る電気化学セルは、金属板と、素子部とを備える。金属板は、第１面と、第２面と、第１孔を含む複数の孔とを有する。第２面は、第１面の反対側に位置する。第１孔は、前記第１面に位置する第１開口部を有する。素子部は、固体電解質層と、前記第１面と前記固体電解質層との間に位置する第１層と、前記固体電解質層を挟んで前記第１層の反対側に位置する第１電極とを有する。前記素子部は、平面視で前記第１開口部と重なる第１部位を有する。前記固体電解質層とは反対側に位置する前記第１層の表面は、前記第１部位の中央部が前記第１部位の縁部よりも前記第１開口部から離間している。
【０００７】

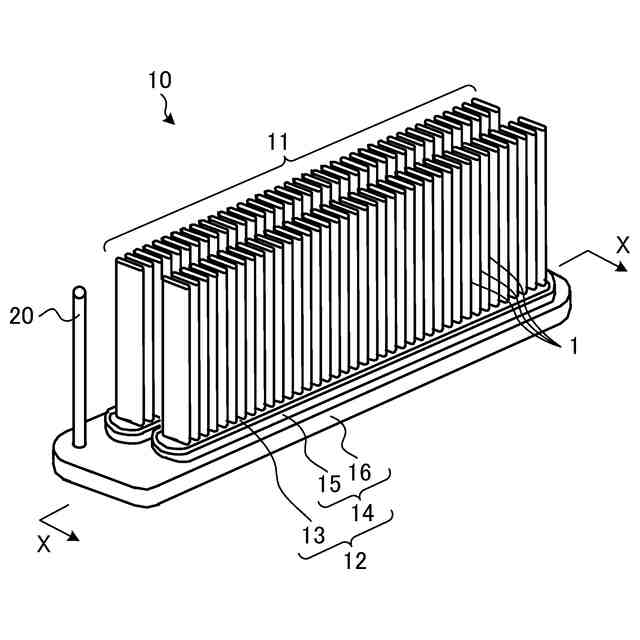

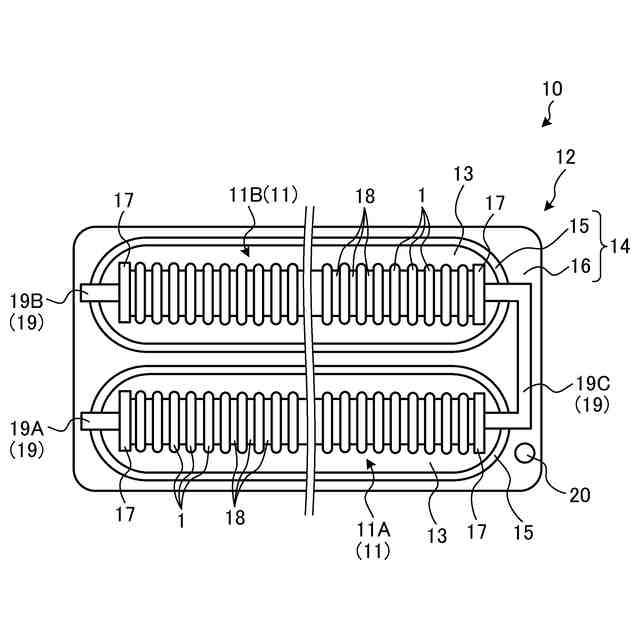

また、本開示の電気化学セル装置は、上記に記載の電気化学セルを備えるセルスタックを有する。
【０００８】

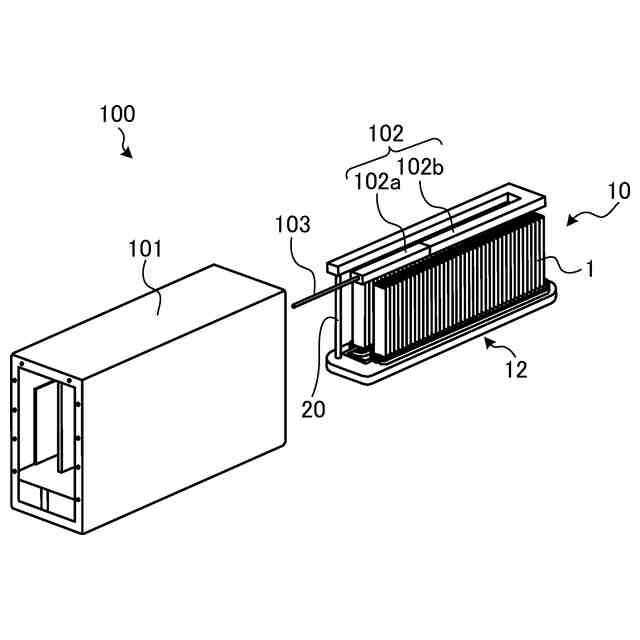

また、本開示のモジュールは、上記に記載の電気化学セル装置と、電気化学セル装置を収納する収納容器とを備える。
【０００９】

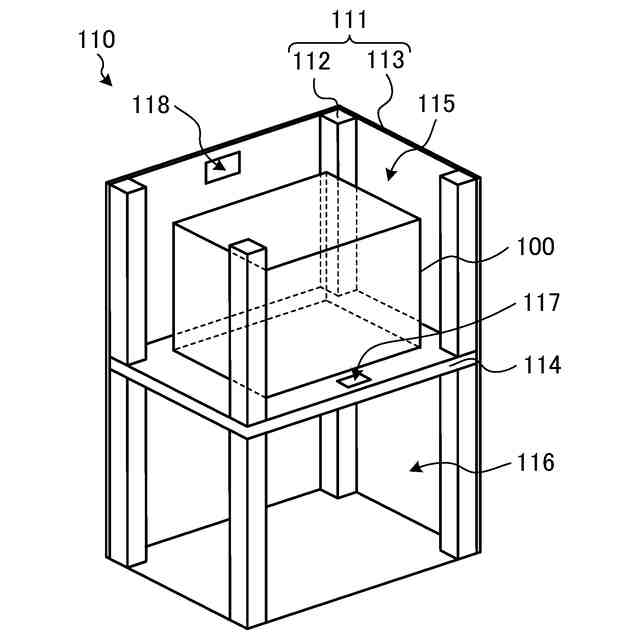

また、本開示のモジュール収容装置は、上記に記載のモジュールと、モジュールの運転を行うための補機と、モジュールおよび補機を収容する外装ケースとを備える。
【発明の効果】
【００１０】
実施形態の一態様によれば、耐久性を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置が提供可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
