公開番号2025105065
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223358
出願日2023-12-28
発明の名称情報表示システム、情報表示方法、コンピュータプログラムおよび作業車両
出願人株式会社クボタ
代理人個人,個人,個人,個人,個人,個人
主分類B60K 35/81 20240101AFI20250703BHJP(車両一般)
要約【課題】作業車両のメータパネルに表示される情報により、オペレータの利便性を高める。

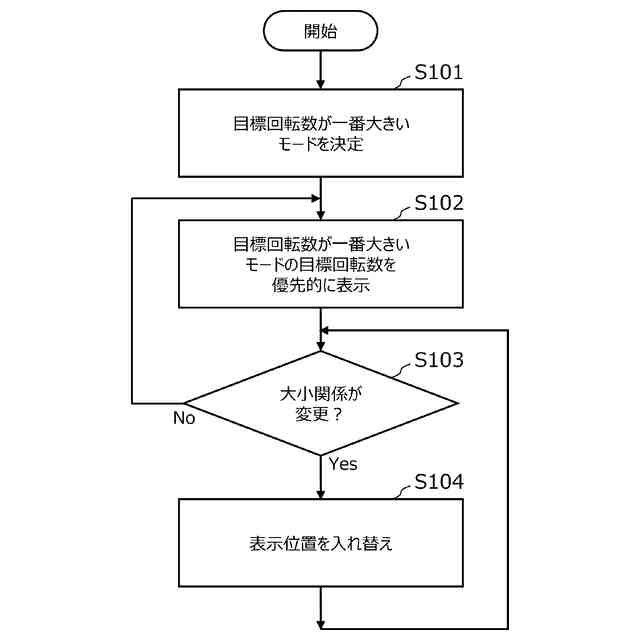

【解決手段】ある実施形態に係る作業車両用の情報表示システムは、デジタルディスプレイを有するメータパネルユニットと、メータパネルユニットの動作を制御する制御装置とを備える。作業車両は、複数のモードを同時に設定可能であり、複数のモードのうちの二つ以上のモードは、作業車両の原動機の目標回転数が互いに異なる。制御装置は、複数のモードが同時に設定されている場合、複数のモードのうちの目標回転数が一番大きい第1モードおよび第1モードの第1目標回転数の値を示す第1情報をデジタルディスプレイに表示させる。
【選択図】図18
特許請求の範囲【請求項１】
作業車両用の情報表示システムであって、

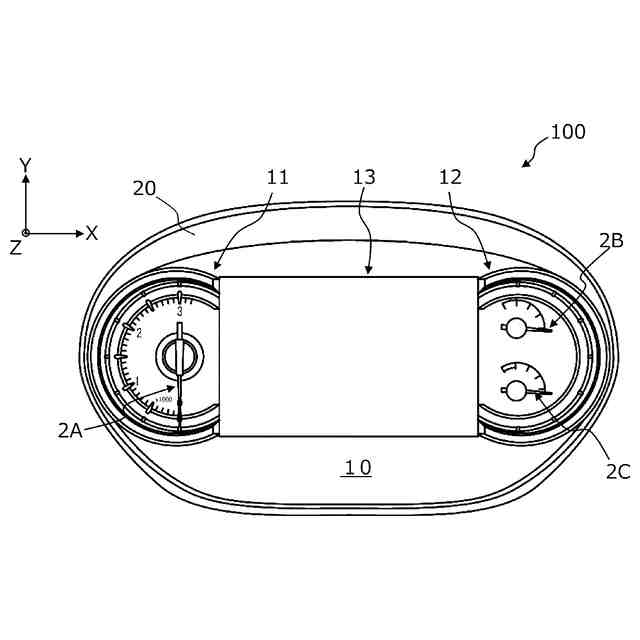

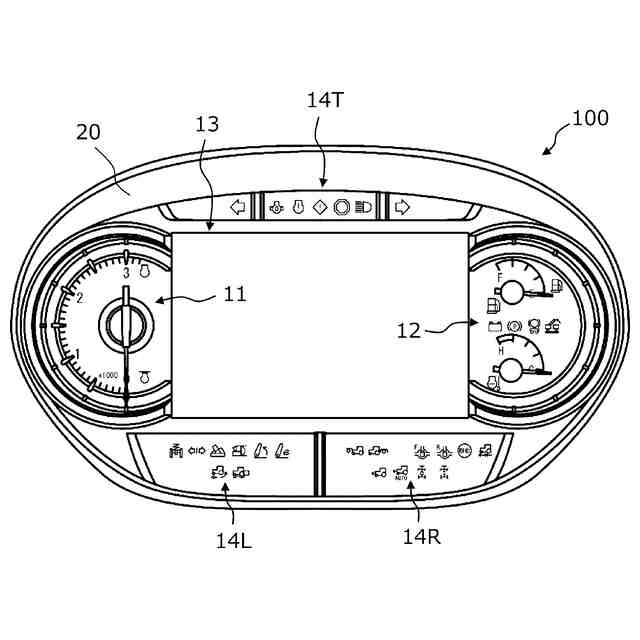

デジタルディスプレイを有するメータパネルユニットと、
前記メータパネルユニットの動作を制御する制御装置と、
を備え、
前記作業車両は、複数のモードを同時に設定可能であり、
前記複数のモードのうちの二つ以上のモードは、前記作業車両の原動機の目標回転数が互いに異なり、
前記制御装置は、前記複数のモードが同時に設定されている場合、前記複数のモードのうちの前記目標回転数が一番大きい第１モードおよび前記第１モードの第１目標回転数の値を示す第１情報を前記デジタルディスプレイに表示させる、情報表示システム。
続きを表示（約 950 文字）【請求項２】
前記制御装置は、前記第１モードを表す第１インジケータの画像および前記第１目標回転数の値を前記第１情報として前記デジタルディスプレイに表示させる、請求項１に記載の情報表示システム。
【請求項３】
前記制御装置は、前記複数のモードが同時に設定されている場合、前記複数のモードのうちの前記目標回転数が二番目に大きい第２モードおよび前記第２モードの第２目標回転数の値を示す第２情報を、前記第１情報とともに前記デジタルディスプレイに表示させる、請求項１または２に記載の情報表示システム。
【請求項４】
前記制御装置は、前記第２モードを表す第２インジケータの画像および前記第２目標回転数の値を前記第２情報として前記デジタルディスプレイに表示させる、請求項３に記載の情報表示システム。
【請求項５】
前記制御装置は、前記第２情報よりも前記第１情報を前記デジタルディスプレイ内における上方の位置に表示させる、請求項３に記載の情報表示システム。
【請求項６】
前記制御装置は、前記第１目標回転数よりも前記第２目標回転数の方が大きくなった場合、前記第１情報よりも前記第２情報を前記デジタルディスプレイ内における上方の位置に表示させる、請求項５に記載の情報表示システム。
【請求項７】
前記第１モードの設定がオフになった場合、前記制御装置は、
前記第１情報の表示をオフにするとともに、
前記複数のモードのうちの前記目標回転数が三番目に大きい第３モードおよび前記第３モードの第３目標回転数の値を示す第３情報を、前記第２情報とともに前記デジタルディスプレイに表示させる、請求項３に記載の情報表示システム。
【請求項８】
前記制御装置は、前記第３情報よりも前記第２情報を前記デジタルディスプレイ内における上方の位置に表示させる、請求項７に記載の情報表示システム。
【請求項９】
請求項１または２に記載の情報表示システムを備えた作業車両。
【請求項１０】
前記作業車両は移動型の農業機械である、請求項９に記載の作業車両。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、情報表示システム、情報表示方法、コンピュータプログラムおよび作業車両に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
次世代農業として、ＩＣＴ（Information and Communication Technology）およびＩｏＴ（Internet of Things）を活用したスマート農業の研究開発が進められている。圃場で使用されるトラクタなどの作業車両の自動化および無人化に向けた研究開発も進められている。例えば、精密な測位が可能なＧＮＳＳ（Global Navigation Satellite System）などの測位システムを利用して自動操舵で走行する作業車両が実用化されてきた。
【０００３】

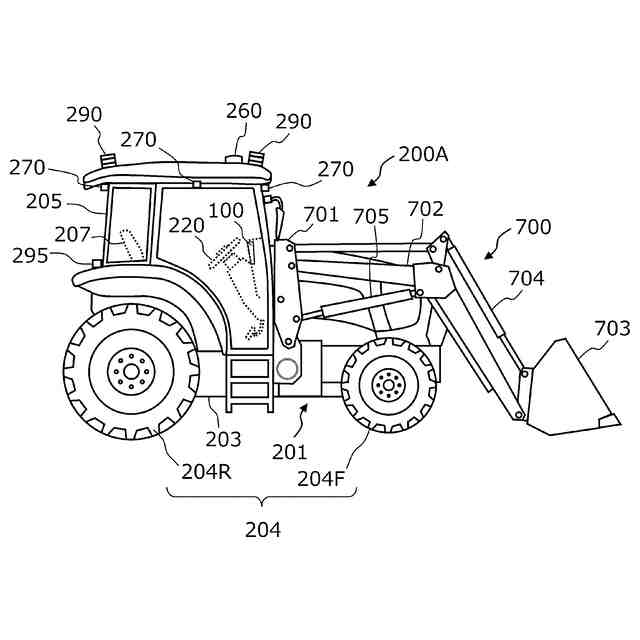

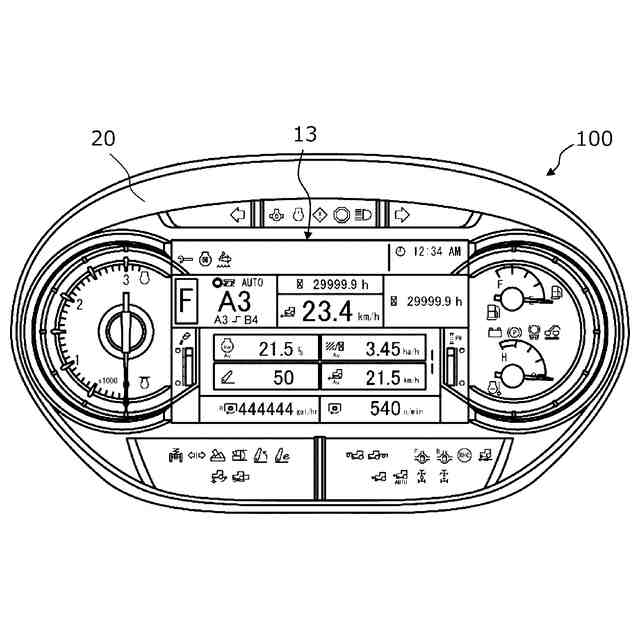

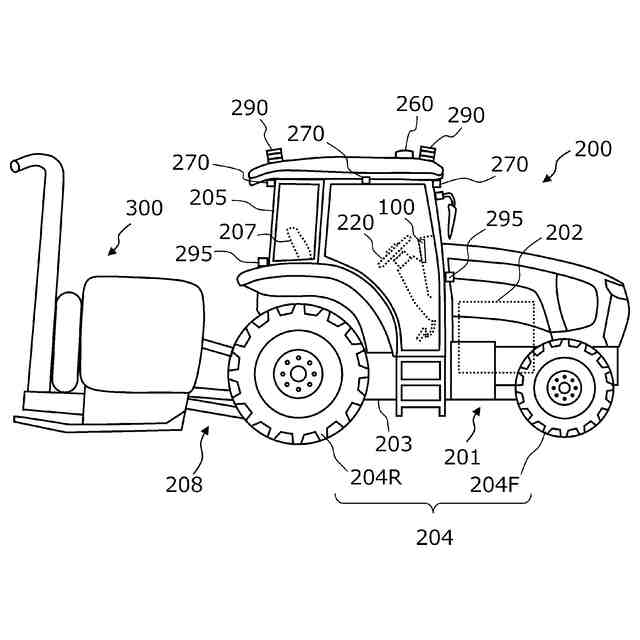

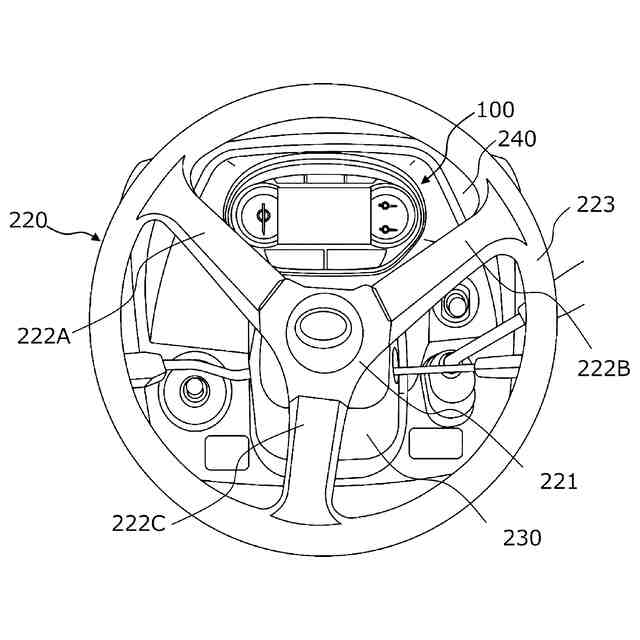

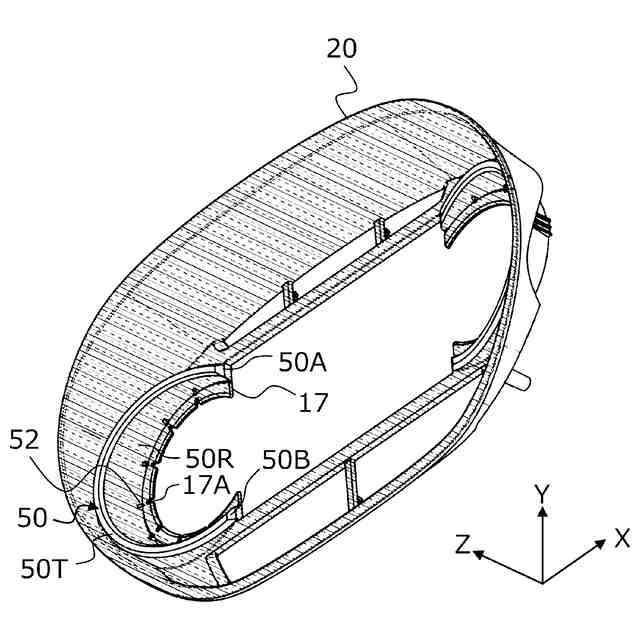

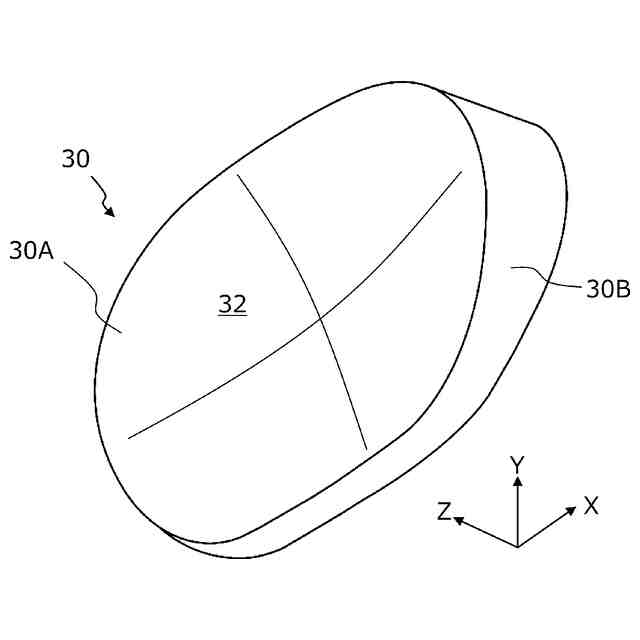

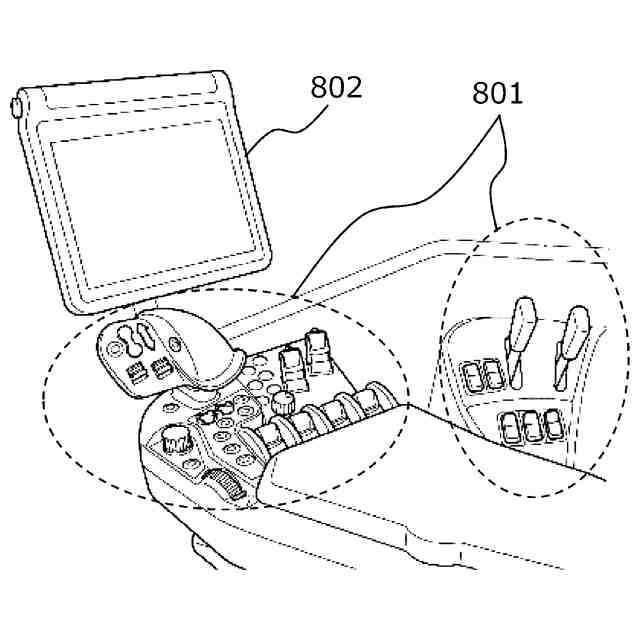

トラクタなどの農業用作業車両の運転席の正面には、走行速度、エンジンの負荷状態、作業車両の各部の状態を表示して運転者（オペレータ）に通知するメータパネルユニットが設けられている。
【０００４】
特許文献１は、一般的な乗用車用のメータユニットを記載している。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－３２２０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
トラクタなどの農業機械に備え付けられるメータパネルには、走行または作業中の車両に関する種々の情報をオペレータに的確に通知することが求められる。また、このような農業機械は、屋外で様々な作業を実行するため、一般の乗用車に比べて、より多くの情報を表示する必要がある。農業機械がスマート農業に用いられる場合は、更に多くの情報を表示することが必要になる。しかし、メータパネルに表示される情報の量が増大するほど、視認性が低下し、運転者が必要な情報を取得することが難しくなる。
【０００７】
また、このようなメータパネルに求められる要求の高まりは、農業機械だけでなく、建設現場での作業に用いられる建設機械についても同様である。以下、移動型の農業機械および建設機械を総称して「作業車両」と称することとする。
【０００８】
作業車両のメータパネルに表示される情報により、オペレータの利便性を高めることが求められる。
【課題を解決するための手段】
【０００９】
本開示は、以下の項目に記載の解決手段を提供する。
【００１０】
［項目１］
作業車両用の情報表示システムであって、
デジタルディスプレイを有するメータパネルユニットと、
前記メータパネルユニットの動作を制御する制御装置と、
を備え、
前記作業車両は、複数のモードを同時に設定可能であり、
前記複数のモードのうちの二つ以上のモードは、前記作業車両の原動機の目標回転数が互いに異なり、
前記制御装置は、前記複数のモードが同時に設定されている場合、前記複数のモードのうちの前記目標回転数が一番大きい第１モードおよび前記第１モードの第１目標回転数の値を示す第１情報を前記デジタルディスプレイに表示させる、情報表示システム。
（【００１１】以降は省略されています）
