公開番号2025109375
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003222
出願日2024-01-12
発明の名称ゲート装置
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G07C 9/29 20200101AFI20250717BHJP(チェック装置)
要約【課題】 2次元コードなどの画像を適正にカメラに翳すことを容易とするように支援する。
【解決手段】実施形態のゲート装置は、撮影手段、表示手段、判定手段及び形成手段を備える。撮影手段は、撮影範囲を撮影して画像を得る。表示手段は、撮影手段により得られた画像を表示する。判定手段は、撮影手段により得られた画像に基づいて通過許容条件が成立することを判定する。形成手段は、通過許容条件が成立することが判定手段により判定されたことに応じて通過許容状態を形成する。
【選択図】図3

特許請求の範囲【請求項１】
撮影範囲を撮影して画像を得る撮影手段と、
前記撮影手段により得られた画像を表示する表示手段と、
前記撮影手段により得られた画像に基づいて通過許容条件が成立することを判定する判定手段と、
通過許容条件が成立することが前記判定手段により判定されたことに応じて通過許容状態を形成する形成手段と、
を具備するゲート装置。
続きを表示（約 550 文字）【請求項２】
前記撮影手段は、動画像を得て、
前記表示手段は、前記撮影手段により得られた動画像をリアルタイムに表示する、
請求項１に記載のゲート装置。
【請求項３】
前記表示手段は、前記撮影範囲の周囲に設けられる、
請求項１に記載のゲート装置。
【請求項４】
前記表示手段は、前記撮影範囲に対して、通過方向奥側に位置する状態で設けられる、
請求項１に記載のゲート装置。
【請求項５】
前記判定手段は、前記撮影手段により得られた画像に映り込んだ識別情報に基づいて通過者を識別し、当該通過者が通過権限を有する場合に通過許容条件が成立すると判定する、
請求項１に記載のゲート装置。
【請求項６】
通路を形成する筐体をさらに備え、
前記形成手段は、前記通路を閉鎖する状態及び開放する状態を選択的に形成する開閉部材を含み、当該開閉部材を開放する状態とすることで前記通過許容状態を形成し、
前記表示手段は、前記通路の通過者にとって前記開閉部材より手前に設けられ、
前記撮影手段は、前記通路の通過者にとって前記表示手段より手前に設けられている、
請求項５に記載のゲート装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、ゲート装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
スマートフォンの画面、あるいは券面に光学的に読み取り可能に形成されている２次元コードなどの画像をカメラにより読み取って入退場を制御するゲート装置は知られている。
このゲート装置を通過しようとする者は、２次元コードなどの画像がカメラにより良好に撮影されるように当該画像を適正にカメラに翳す必要がある。
このような事情から、画像を適正にカメラに翳すことを容易とするように通過者を支援することが望まれていた。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１５５３７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、２次元コードなどの画像を適正にカメラに翳すことを容易とするように通過者を支援できるゲート装置を提供することである。
【課題を解決するための手段】
【０００５】
実施形態のゲート装置は、撮影手段、表示手段、判定手段及び形成手段を備える。撮影手段は、撮影範囲を撮影して画像を得る。表示手段は、撮影手段により得られた画像を表示する。判定手段は、撮影手段により得られた画像に基づいて通過許容条件が成立することを判定する。形成手段は、通過許容条件が成立することが判定手段により判定されたことに応じて通過許容状態を形成する。
【図面の簡単な説明】
【０００６】
一実施形態に係るゲート装置の外観を表す俯瞰図。
ゲート装置の電気的な構成に関する要部回路構成を表すブロック図。

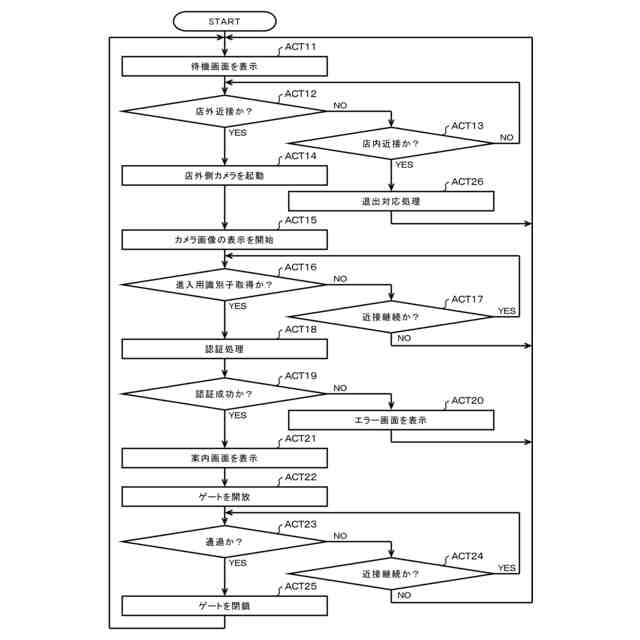

制御処理のフローチャート。

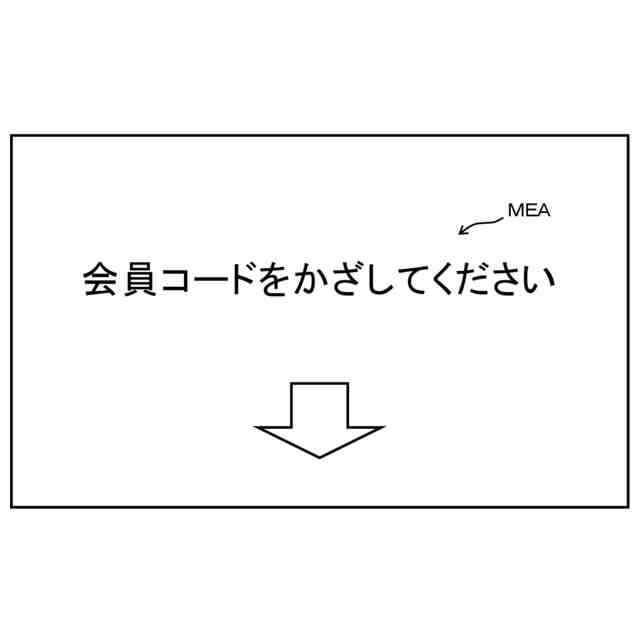

店外側ディスプレイに表示させる待機画面の一例を表す図。
店内側ディスプレイに表示させる待機画面の一例を表す図。

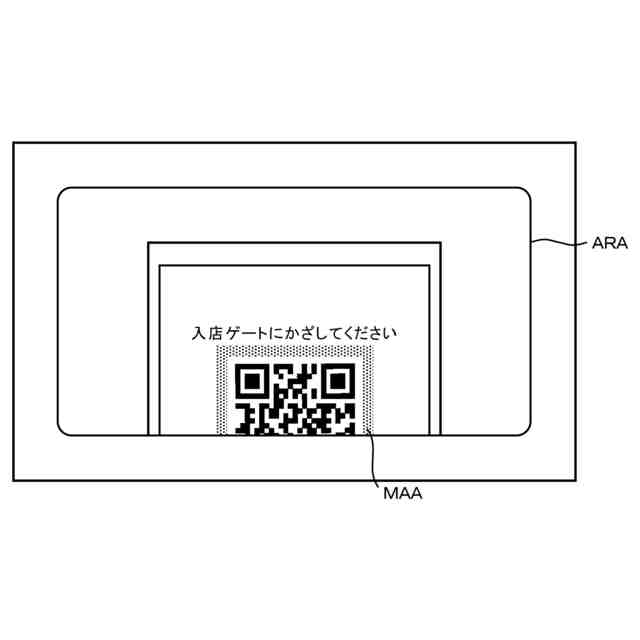

店外カメラ画像を表している画面の一例を表す図。

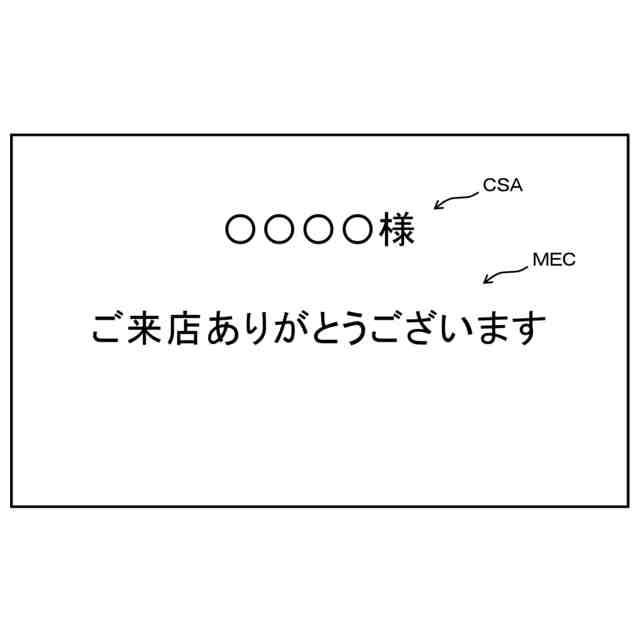

案内画面の一例を表す図。
【発明を実施するための形態】
【０００７】
以下、実施の形態の一例について図面を用いて説明する。なお、本実施の形態では、店舗への客の入退出を制御するためのゲート装置を例に説明する。

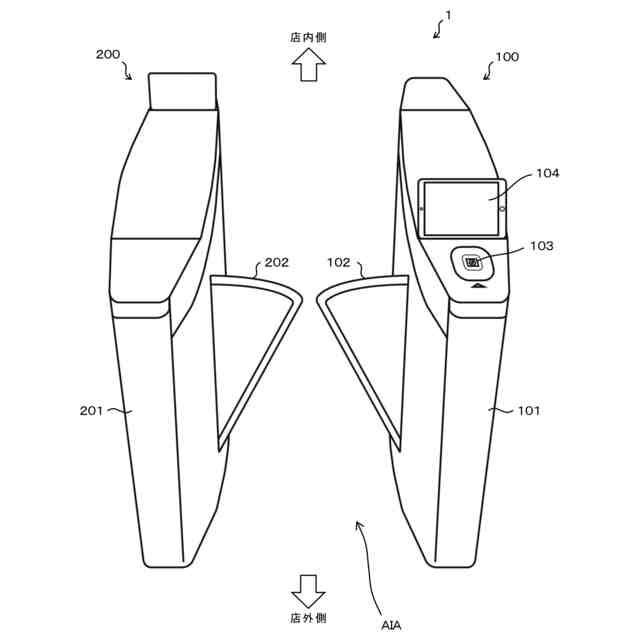

図１は本実施形態に係るゲート装置１の外観を表す俯瞰図である。
ゲート装置１は、第１のユニット１００及び第２のユニット２００を含む。
【０００８】
第１のユニット１００は、筐体１０１、フラップ１０２、店外側カメラ１０３及び店外側ディスプレイ１０４を含む。第２のユニット２００は、筐体２０１及びフラップ２０２を含む。
筐体１０１，２０１は、水平面形状が面取りした長方形をなす直方体の外形を有する。筐体１０１，２０１の高さは、客が上面に手を翳すことが容易となる程度の適宜の高さである。そして筐体１０１，２０１は、それぞれの水平面形状の長手方向を互いに並行させる状態で互いに対向して配置されている。筐体１０１，２０１の離間距離は、その間を客が通過することが可能な程度に定められる。かくして筐体１０１，２０１は、互いの間に、客が通過する通路ＡＩＡを形成している。
なお、本実施形態においては、店に入る客は、通路ＡＩＡを図１中の手前側から奥側に進むこととする。店から出る客は、通路ＡＩＡを図１中の奥側から手前側に進むこととする。そこで以下においては、図１中の手前側を店外側と称し、奥側を店内側と称する。
【０００９】
フラップ１０２，２０２は、通路ＡＩＡを遮る状態で筐体１０１，２０１から突出している。フラップ１０２，２０２は、一部又は全部を筐体１０１，２０１内に収容可能であり、収容状態にあっては通路ＡＩＡを遮らない。つまりフラップ１０２，２０２は、通路ＡＩＡを閉鎖する状態及び開放する状態を選択的に形成する開閉部材に相当する。
店外側カメラ１０３は、筐体１０１の上面の店外側端部付近に、上方を撮影方向とするように設けられている。店外側カメラ１０３は、その取り付け位置の上方の空間を撮影範囲として撮影する。そして店外側カメラ１０３は、撮影により得た画像を表す画像データを生成する。なお、本実施形態においては、店外側カメラ１０３として、動画像を撮影可能なカメラを用いることとする。しかしながら店外側カメラ１０３としては、静止画像を撮影するカメラが用いられても構わない。店外側カメラ１０３は、撮影手段の一例である。
【００１０】
店外側ディスプレイ１０４は、筐体１０１の上面の店外側端部寄りに設けられている。店外側ディスプレイ１０４の表示面は、店外側に位置している客により目視容易なように傾けられている。店外側ディスプレイ１０４は、店外側に位置している客に対する情報提示のための各種の画面を表示する。店外側ディスプレイ１０４は、表示手段の一例である。
なお、店外側カメラ１０３及び店外側ディスプレイ１０４は、第２のユニット２００に設けられても構わない。つまり例えば、筐体２０１の上面の店外側端部付近に上記と同様な位置関係で店外側カメラ１０３及び店外側ディスプレイ１０４が設けられても構わない。
（【００１１】以降は省略されています）
