公開番号2025109580
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003563
出願日2024-01-12
発明の名称鉄筋結束機
出願人株式会社マキタ
代理人弁理士法人快友国際特許事務所
主分類E04G 21/12 20060101AFI20250717BHJP(建築物)
要約【課題】結束処理の時間を短くすることができる技術を提供することを目的とする。

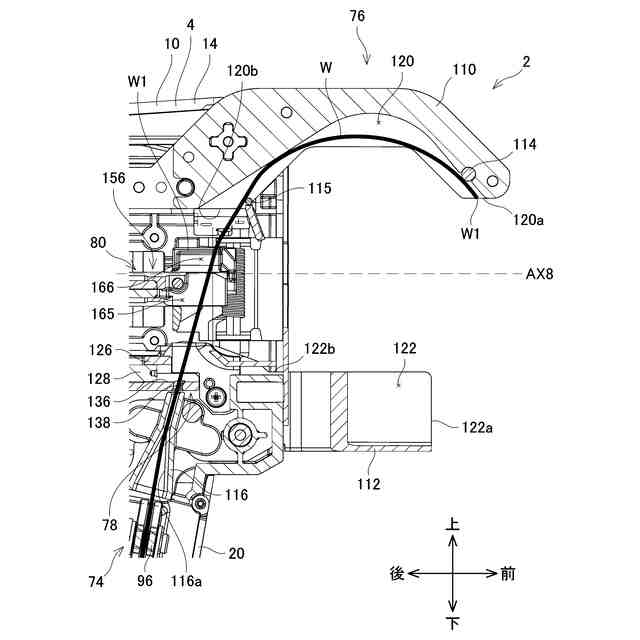

【解決手段】鉄筋結束機は、ワイヤを送る送りユニットと、ワイヤが通過する第1ワイヤ通路を有しており、ワイヤを鉄筋の周りに案内する案内ユニットと、ワイヤを切断するカッタと、を備えている。ワイヤの先端は、送りユニットとカッタと第1ワイヤ通路の出口を順番に通過する。ワイヤを用いて鉄筋を結束する結束処理の開始時、ワイヤの先端は、カッタよりも第1ワイヤ通路の出口側に位置する第1位置に配置されている。
【選択図】図20
特許請求の範囲【請求項１】

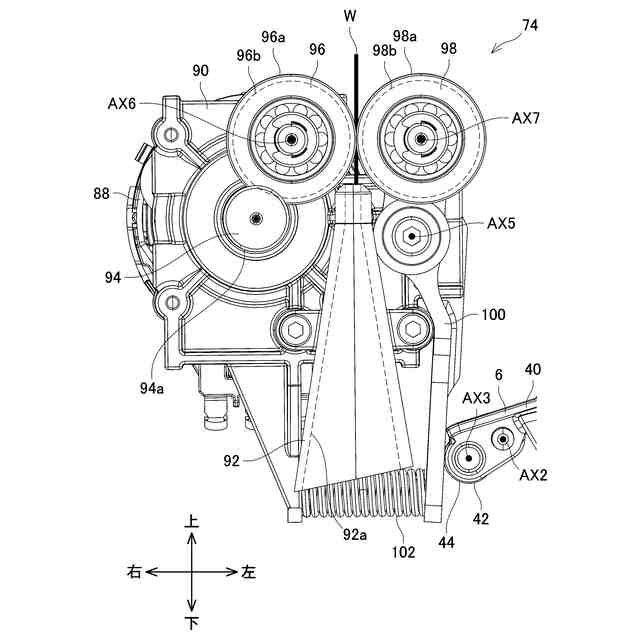

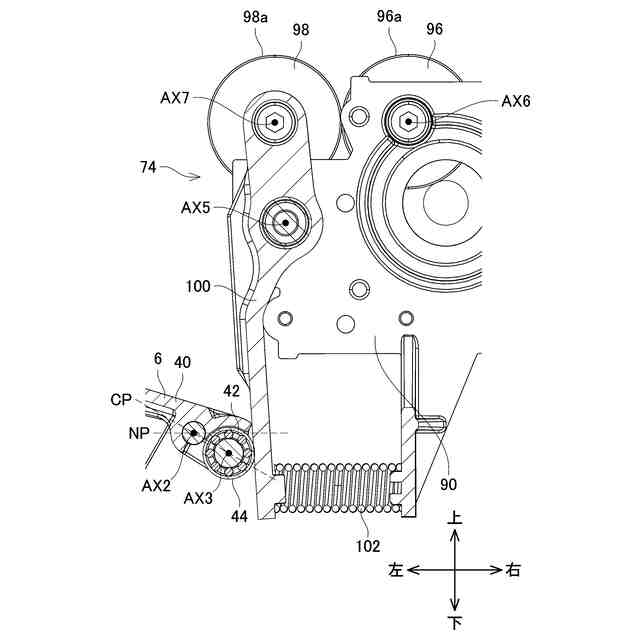

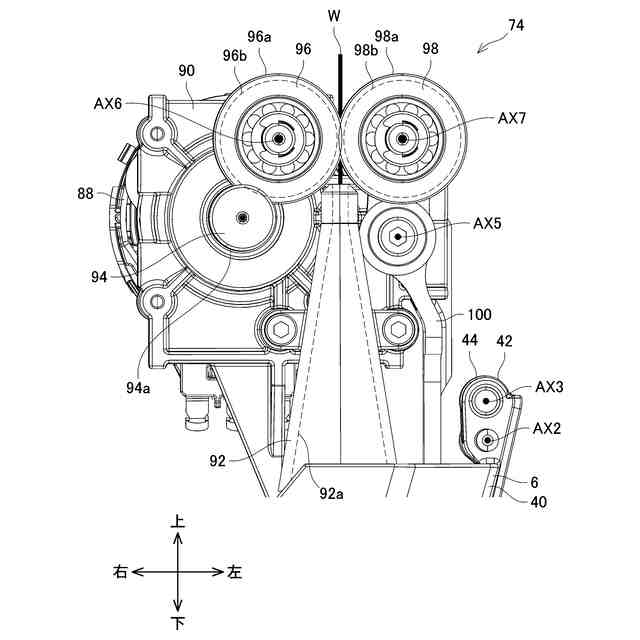

ワイヤを送る送りユニットと、
前記ワイヤが通過する第１ワイヤ通路を有しており、前記ワイヤを鉄筋の周りに案内する案内ユニットと、
前記ワイヤを切断するカッタと、を備えており、
前記ワイヤの先端は、前記送りユニットと前記カッタと前記第１ワイヤ通路の出口を順番に通過し、
前記ワイヤを用いて前記鉄筋を結束する結束処理の開始時、前記ワイヤの前記先端は、前記カッタよりも前記第１ワイヤ通路の前記出口側に位置する第１位置に配置されている、鉄筋結束機。
続きを表示（約 1,300 文字）【請求項２】
前記案内ユニットは、
前記第１ワイヤ通路を有しており、前記ワイヤを案内する第１ガイド部材と、
前記第１ガイド部材と離れており、前記第１ワイヤ通路を通過した前記ワイヤを案内する第２ガイド部材と、を備えており、
前記第１位置は、前記第１ワイヤ通路に配置されている、請求項１に記載の鉄筋結束機。
【請求項３】
前記第１位置は、前記第１ワイヤ通路の前記出口に配置されている、請求項２に記載の鉄筋結束機。
【請求項４】
前記送りユニットは、前記結束処理後であって、前記鉄筋結束機が前記鉄筋から離れた後に、前記ワイヤの前記先端を前記第１位置に送る、請求項１から３のいずれか一項に記載の鉄筋結束機。
【請求項５】
前記送りユニットと前記案内ユニットを支持する本体ハウジングと、
前記本体ハウジングに開閉可能に取り付けられており、前記結束処理時に前記鉄筋に当接するサイドプレートと、
前記サイドプレートの開閉を検出する検出センサと、をさらに備えており、
前記サイドプレートは、前記結束処理後であって、前記鉄筋結束機が前記鉄筋から離れるときに、前記鉄筋周りの前記ワイヤにより開閉され、
前記送りユニットは、前記検出センサが前記サイドプレートの開閉を検出した後に、前記ワイヤの前記先端を前記第１位置に送る、請求項４に記載の鉄筋結束機。
【請求項６】
ユーザにより操作されるトリガをさらに備えており、
前記鉄筋結束機は、前記送りユニットが前記ワイヤの前記先端を前記第１位置に送る間に前記トリガが操作されたとき、前記結束処理を実行する、請求項１から５のいずれか一項に記載の鉄筋結束機。
【請求項７】
ユーザにより操作されるトリガと、
前記鉄筋により押し込み可能な押込部材と、をさらに備えており、
前記鉄筋結束機は、前記トリガが操作されている状態で前記押込部材が押し込まれたとき、前記結束処理を実行する、請求項１から５のいずれか一項に記載の鉄筋結束機。
【請求項８】
前記鉄筋により押し込み可能な押込部材をさらに備えており、
前記鉄筋結束機は、前記押込部材が押し込まれたときに、前記結束処理を実行する、請求項１から５のいずれか一項に記載の鉄筋結束機。
【請求項９】

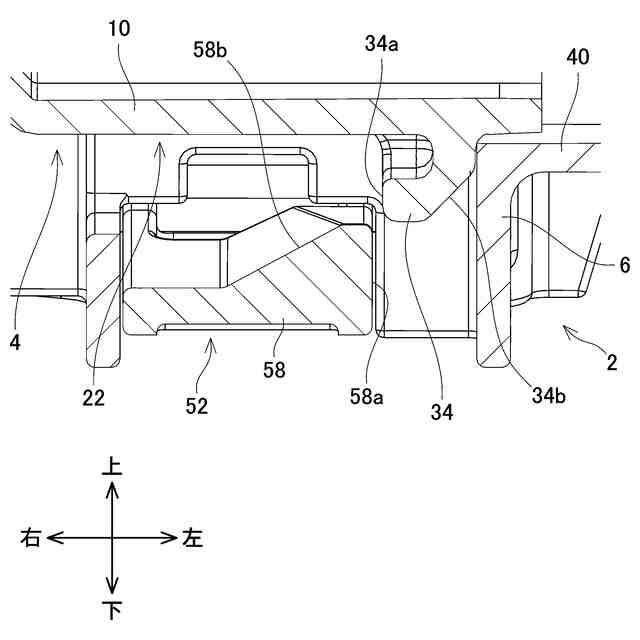

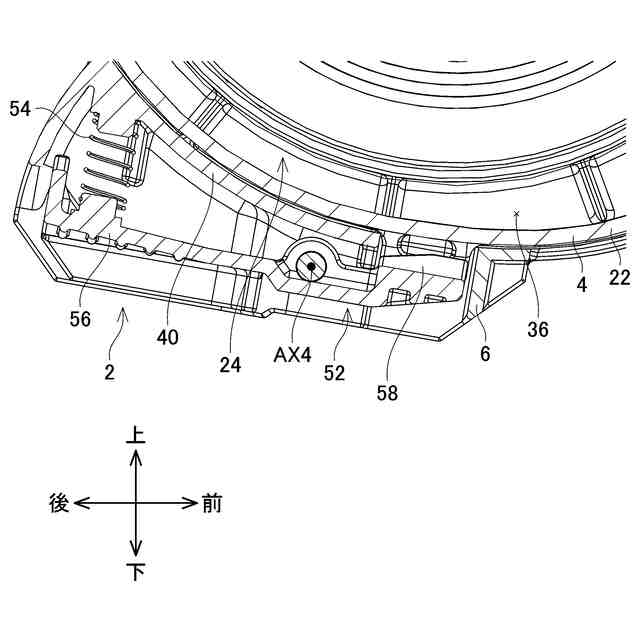

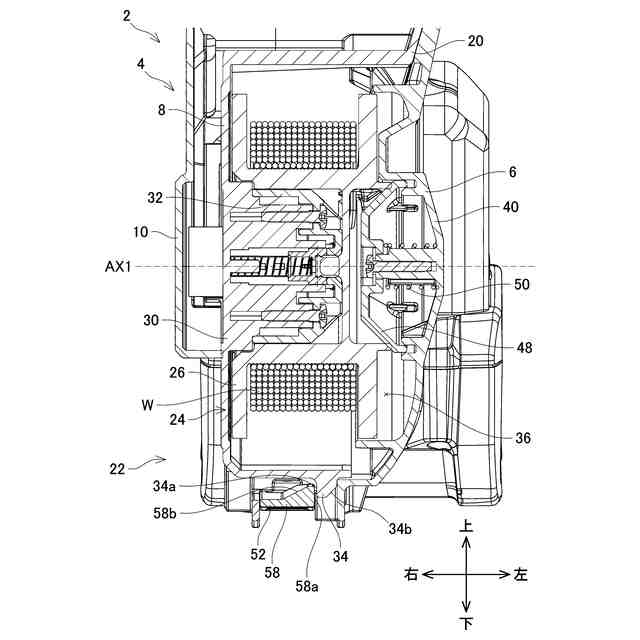

ボビンと前記ボビンに巻回される前記ワイヤとを備えるリールと、
ユーザに把持されるグリップ部と、を備えており、
前記リールは、前記グリップ部よりも前側であって、前記カッタよりも下側に配置されている、請求項１から８のいずれか一項に記載の鉄筋結束機。
【請求項１０】
ボビンと前記ボビンに巻回される前記ワイヤとを備えるリールと、
前記鉄筋の周りの前記ワイヤを捩る捩りユニットと、をさらに備えており、
前記リールは、前記捩りユニットの後側に配置されている、請求項１から８のいずれか一項に記載の鉄筋結束機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

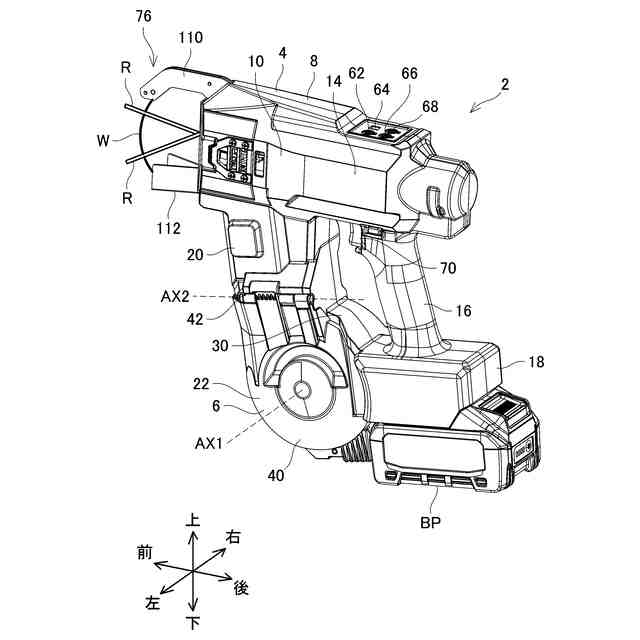

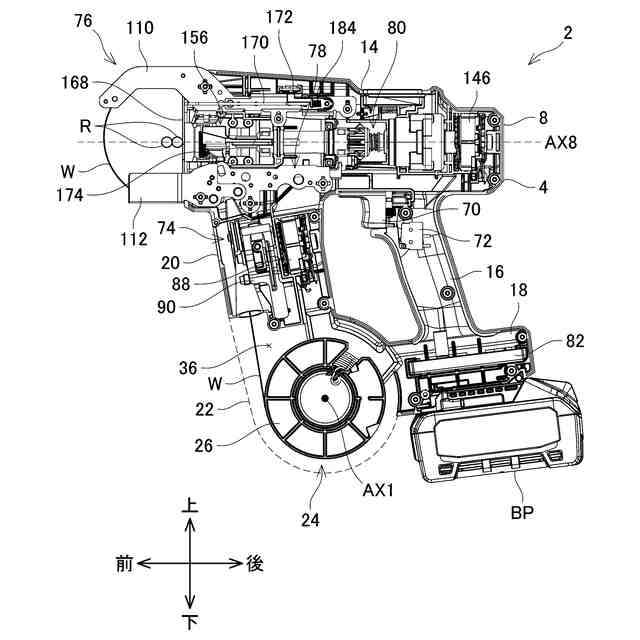

本明細書は、鉄筋結束機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１に、鉄筋結束機が開示されている。鉄筋結束機は、ワイヤを送る送りユニットと、ワイヤが通過する第１ワイヤ通路を有しており、ワイヤを鉄筋の周りに案内する案内ユニットと、ワイヤを切断するカッタと、を備えている。ワイヤの先端は、送りユニットとカッタと第１ワイヤ通路の出口を順番に通過する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－２７４４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の鉄筋結束機では、ワイヤを用いて鉄筋を結束する結束処理の開始時、ワイヤの先端は、カッタに配置されている。このため、ワイヤを鉄筋の周りに巻回させるのに時間を要する。これにより、ワイヤを用いて鉄筋を結束する結束処理の時間が長い。
【０００５】
また、上記の鉄筋結束機では、結束処理の時間を短くすることが望まれている。
【０００６】
また、上記の鉄筋結束機では、トリガが操作された後に、ワイヤが鉄筋の周りに巻回される。
【０００７】
本明細書では、結束処理の時間を短くすることができる技術を提供することを目的とする。
【課題を解決するための手段】
【０００８】

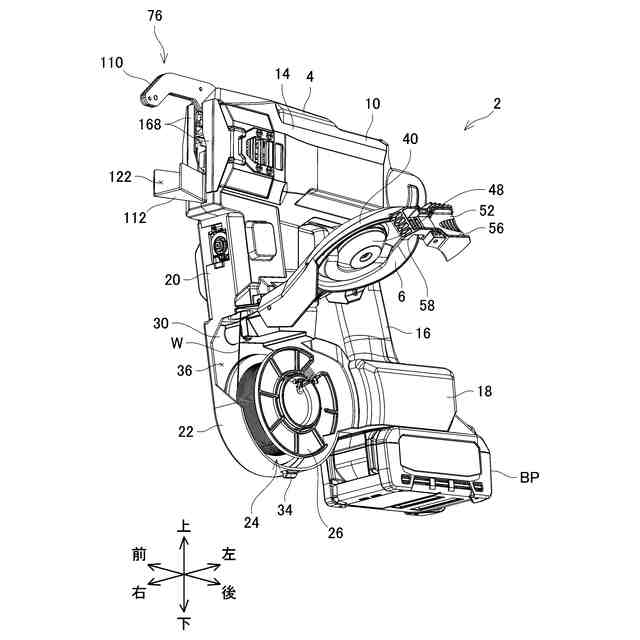

本明細書が開示する鉄筋結束機は、ワイヤを送る送りユニットと、ワイヤが通過する第１ワイヤ通路を有しており、ワイヤを鉄筋の周りに案内する案内ユニットと、ワイヤを切断するカッタと、を備えている。ワイヤの先端は、送りユニットとカッタと第１ワイヤ通路の出口を順番に通過する。ワイヤを用いて鉄筋を結束する結束処理の開始時、ワイヤの先端は、カッタよりも第１ワイヤ通路の出口側に位置する第１位置に配置されている。
【０００９】
上記の構成によれば、結束処理の開始時にワイヤの先端がカッタに配置されている構成と比較して、ワイヤを鉄筋の周りに巻回させるのに要する時間が短い。これにより、結束処理の時間を短くすることができる。
【００１０】
本明細書が開示する鉄筋結束機は、ワイヤを送る送りユニットと、ワイヤが通過する第１ワイヤ通路を有しており、ワイヤを鉄筋の周りに案内する案内ユニットと、ワイヤを切断するカッタと、鉄筋の周りのワイヤを捩る捩りユニットと、ユーザにより操作されるトリガと、ワイヤの先端を所定の位置に位置決めするイニシャライズ処理と、トリガの操作によりワイヤを用いて鉄筋を結束する結束処理と、を実行する制御ユニットと、を備えている。ワイヤの先端は、送りユニットとカッタと第１ワイヤ通路の出口を順番に通過する。制御ユニットは、イニシャライズ処理の終了時、または結束処理後であって捩りユニットが初期位置に復帰した後に、送りユニットを制御して、ワイヤの先端をカッタよりも第１ワイヤ通路の出口側に位置する第１位置に送る。
（【００１１】以降は省略されています）
