公開番号2025109936
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2025084887,2022063199
出願日2025-05-21,2022-04-06
発明の名称圧粉磁心、及びインダクタ
出願人株式会社トーキン
代理人個人
主分類H01F 27/255 20060101AFI20250717BHJP(基本的電気素子)
要約【課題】直流重畳特性が良好な圧粉磁心、及びインダクタを提供することである。
【解決手段】本開示の一態様にかかる圧粉磁心は、磁性粉末がバインダ層を介して結着された圧粉磁心であって、直流電流によって生ずる磁束密度が0Tのときの透磁率をμ_B=0Tとし、直流電流によって生ずる磁束密度が0.5Tのときの透磁率をμ_B=0.5Tとした場合、μ_B=0.5T/μ_B=0Tの値が0.65以上である。
【選択図】図1
特許請求の範囲【請求項１】
磁性粉末がバインダ層を介して結着された圧粉磁心であって、
直流電流によって生ずる磁束密度が０Ｔのときの透磁率をμ
Ｂ＝０Ｔ
とし、直流電流によって生ずる磁束密度が０．５Ｔのときの透磁率をμ
Ｂ＝０．５Ｔ
とした場合、μ
Ｂ＝０．５Ｔ
／μ
Ｂ＝０Ｔ
の値が０．６５以上である、
圧粉磁心。
続きを表示（約 610 文字）【請求項２】
前記μ
Ｂ＝０．５Ｔ
／μ
Ｂ＝０Ｔ
の値が０．８以上である、請求項１に記載の圧粉磁心。
【請求項３】
前記圧粉磁心は９０体積％以上の磁性粉末を含有している、請求項１または２に記載の圧粉磁心。
【請求項４】
前記圧粉磁心の１ＭＨｚ、５０ｍＴにおける鉄損が４５００ｋＷ／ｍ
３
以下である、請求項１または２に記載の圧粉磁心。
【請求項５】
前記圧粉磁心の１ＭＨｚ、５０ｍＴにおける鉄損が１５００ｋＷ／ｍ
３
以下である、請求項１または２に記載の圧粉磁心。
【請求項６】
前記磁性粉末は金属ガラス粉末またはナノ結晶粉末である、請求項１または２に記載の圧粉磁心。
【請求項７】
前記バインダ層は低融点ガラスと樹脂材料とを含む、請求項１または２に記載の圧粉磁心。
【請求項８】
前記低融点ガラスはリン酸塩系またはスズリン酸塩系ガラスである、請求項７に記載の圧粉磁心。
【請求項９】
前記樹脂材料は、フェノール樹脂、ポリイミド樹脂、エポキシ樹脂、及びアクリル樹脂からなる群から選択される少なくとも一種である、請求項７に記載の圧粉磁心。
【請求項１０】
請求項１または２に記載の圧粉磁心とコイルとを備えるインダクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、圧粉磁心、及びインダクタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、インダクタは様々な電子機器に用いられている。特にパソコン等の電子機器では消費電力の増加に伴い、供給電力が大電流化している。このため、パソコン等の電子機器に用いられるインダクタは、大電流を流した場合でも高いインダクタンス特性を示すことが求められる。特許文献１には、高周波領域における透磁率の低下が少ない非晶質軟磁性合金の圧粉成形体の製造方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－２１２５０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のように、パソコン等の電子機器に用いられるインダクタは、大電流を流した場合でも高いインダクタンス特性を示すことが求められる。つまり、大電流を流した場合でも透磁率の低下の少ないインダクタ、換言すると直流重畳特性が良好なインダクタが求められている。
【０００５】
上記課題に鑑み本開示の目的は、直流重畳特性が良好な圧粉磁心、及びインダクタを提供することである。
【課題を解決するための手段】
【０００６】
本開示の一態様にかかる圧粉磁心は、磁性粉末がバインダ層を介して結着された圧粉磁心であって、直流電流によって生ずる磁束密度が０Ｔのときの透磁率をμ
Ｂ＝０Ｔ
とし、直流電流によって生ずる磁束密度が０．５Ｔのときの透磁率をμ
Ｂ＝０．５Ｔ
とした場合、μ
Ｂ＝０．５Ｔ
／μ
Ｂ＝０Ｔ
の値が０．６５以上である。
【０００７】
本開示の一態様にかかるインダクタは、上述の圧粉磁心とコイルとを備える。
【発明の効果】
【０００８】
本開示により、直流重畳特性が良好な圧粉磁心、及びインダクタを提供することができる。
【図面の簡単な説明】
【０００９】
実施の形態にかかるインダクタの一例を示す透視斜視図である。
実施の形態にかかる圧粉磁心の製造方法を説明するためのフローチャートである。
実施の形態にかかる圧粉磁心の製造方法を説明するための模式図である。
実施の形態にかかる圧粉磁心の直流重畳特性の求め方を説明するためのフローチャートである。
実施の形態にかかる圧粉磁心の直流重畳特性の求め方を説明するためのグラフである（ステップＳ１１に対応）。
実施の形態にかかる圧粉磁心の直流重畳特性の求め方を説明するためのグラフである（ステップＳ１２に対応）。
実施の形態にかかる圧粉磁心の直流重畳特性の求め方を説明するためのグラフである（ステップＳ１３に対応）。
実施の形態にかかる圧粉磁心の直流重畳特性の求め方を説明するためのグラフである（ステップＳ１４に対応）。
実施の形態にかかる圧粉磁心の直流重畳特性の求め方を説明するためのグラフである（ステップＳ１５に対応）。
実施の形態にかかる圧粉磁心の直流重畳特性の求め方を説明するためのグラフである（ステップＳ１６に対応）。
実施例にかかる圧粉磁心の直流重畳特性を示すグラフである。
【発明を実施するための形態】
【００１０】
＜インダクタ＞

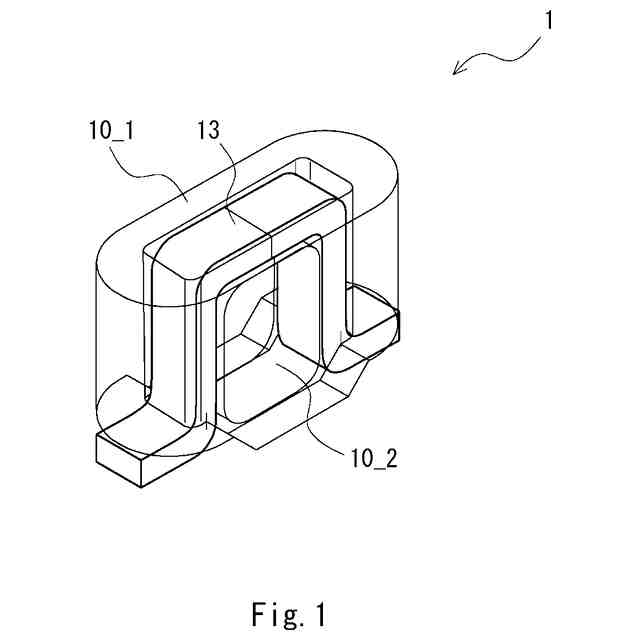

図１は、実施の形態にかかるインダクタの一例を示す透視斜視図である。図１に示すように、本実施の形態にかかるインダクタ１は、圧粉磁心１０_１、１０_２およびコイル１３を備える。圧粉磁心１０_１は、中央部を垂直方向に貫通している空洞を有し、コイル１３の外側を囲むように配置される。圧粉磁心１０_２は、コイル１３の内側に設けられており、断面コ字状のコイル１３の凹部に配置される。
（【００１１】以降は省略されています）
