公開番号2025110225
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024004038
出願日2024-01-15
発明の名称構造物及びそれを備える収納庫
出願人日立グローバルライフソリューションズ株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類F25D 23/00 20060101AFI20250718BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】断線し難い配線を備える収納庫を提供する。
【解決手段】収納庫100は、物品を収納する収納庫本体10と、収納庫本体10に備えられる構造物20と、を備え、構造物20は、基板53を収容した中空のカメラユニット50と、カメラユニット50を回動可能に嵌合するとともにカメラユニット50の内部に露出する嵌合部28を有する支持部材40と、カメラユニット50の回動軸を含む領域に配置された孔32と、基板53に接続する一端561と、孔32を通過する部分562と、カメラユニット50の外部に配された他端と、を備える配線56と、カメラユニット50の内面から嵌合部38よりも高い位置まで立設する壁部553と、を備える。配線56は、壁部553の先端5531に支持されている部分を有する。
【選択図】図3
特許請求の範囲【請求項１】
収納庫に備えられる構造物であって、
基板を収容した中空の第１ユニットと、
前記第１ユニットを回動可能に嵌合するとともに前記第１ユニットの内部に露出する嵌合部を有する第２ユニットと、
前記第１ユニットの回動軸を含む領域に配置された孔と、
前記基板に接続する一端と、前記孔を通過する第１部分と、前記第１ユニットの外部に配された他端と、を備える配線と、
前記第１ユニットの内面から前記嵌合部よりも高い位置まで立設する壁部と、を備え、
前記配線は、前記壁部の先端に支持されている第２部分を有する
ことを特徴とする構造物。
続きを表示（約 820 文字）【請求項２】
前記壁部は、前記嵌合部のうちの前記第１ユニットの内部に露出した部分に沿って、前記内面から立設する
ことを特徴とする請求項１に記載の構造物。
【請求項３】
前記先端は、前記壁部の延在方向で一端から他端に向かって傾斜する傾斜部を有する
ことを特徴とする請求項１に記載の構造物。
【請求項４】
前記基板は、前記第１ユニットの一端側に配置され、
前記配線は、前記孔から前記基板に向かって蛇行して配置される
ことを特徴とする請求項１に記載の構造物。
【請求項５】
前記第１ユニットの内側面から、前記配線の真上に延在する第１凸部が立設する
ことを特徴とする請求項１に記載の構造物。
【請求項６】
前記第１凸部から視て前記孔の反対側に、前記配線の側面と接触するとともに前記第１ユニットの内底面から第２凸部が立設する
ことを特徴とする請求項５に記載の構造物。
【請求項７】
前記第２凸部の高さは、前記第１凸部の設置高さ位置よりも高い
ことを特徴とする請求項６に記載の構造物。
【請求項８】
前記第１凸部の設置高さ位置は、前記壁部の先端、及び、前記第２凸部の上端、の何れよりも低い
ことを特徴とする請求項６に記載の構造物。
【請求項９】
前記配線は、前記壁部の先端、前記第１凸部、及び前記第２凸部によって固定されている
ことを特徴とする請求項６に記載の構造物。
【請求項１０】
前記孔と前記基板との間には、前記第１ユニットの内面から第３凸部が立設し、
前記第３凸部の先端と、前記第３凸部の先端と対向する面との間の距離が１２ｍｍ以下である
ことを特徴とする請求項１に記載の構造物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、構造物及びそれを備える収納庫に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１には「前側に開口を有する貯蔵室を形成する冷蔵庫本体と、前記冷蔵庫本体の外部上面に備えられ、前記貯蔵室を撮像するカメラを備えるカメラユニットと、自身の回動の程度に応じて、上面視で前記カメラユニットの全体を前記冷蔵庫本体に重ねるように配置させる第１位置、又は、上面視で前記カメラを前記冷蔵庫本体の前縁よりも前方に配置させる第２位置、の何れかに配置するように、前記カメラユニットを水平面内で回動させる回動機構と、を備えることを特徴とする冷蔵庫。」が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３８０８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術では、ケーブルは、回動機構を構成する中空部を通り、カメラユニットの内外に亘って配置される。カメラユニットの回動時、爪等の嵌合部にケーブルが干渉し、ケーブルが断線する可能性がある。
本開示が解決しようとする課題は、断線し難い配線を備える構造物及びそれを備える収納庫の提供である。
【課題を解決するための手段】
【０００５】
本開示の構造物は、収納庫に備えられる構造物であって、基板を収容した中空の第１ユニットと、前記第１ユニットを回動可能に嵌合するとともに前記第１ユニットの内部に露出する嵌合部を有する第２ユニットと、前記第１ユニットの回動軸を含む領域に配置された孔と、前記基板に接続する一端と、前記孔を通過する第１部分と、前記第１ユニットの外部に配された他端と、を備える配線と、前記第１ユニットの内面から前記嵌合部よりも高い位置まで立設する壁部と、を備え、前記配線は、前記壁部の先端に支持されている第２部分を有する。その他の解決手段は発明を実施するための形態において後記する。
【図面の簡単な説明】
【０００６】
本開示の収納庫の正面図である。
収納庫本体の外側上面を示す斜視図である。

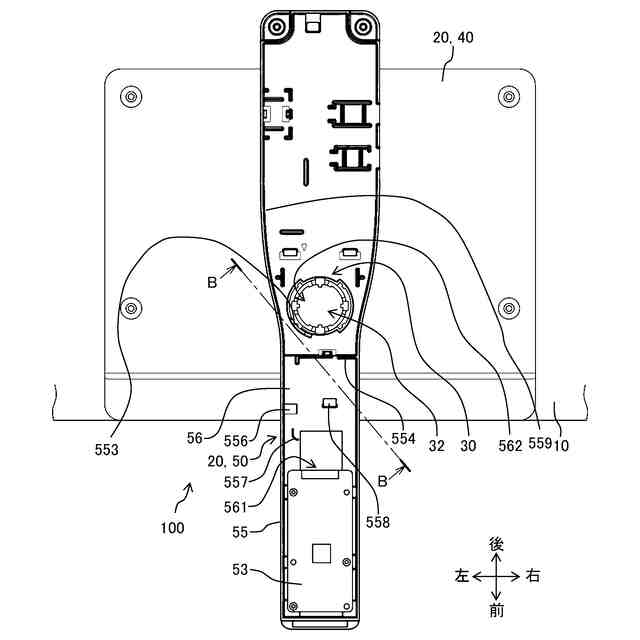

収納庫本体の外側上面を示す上面図であり、カメラユニットの内部構造を示す上面図である。
カメラユニットの分解斜視図である。

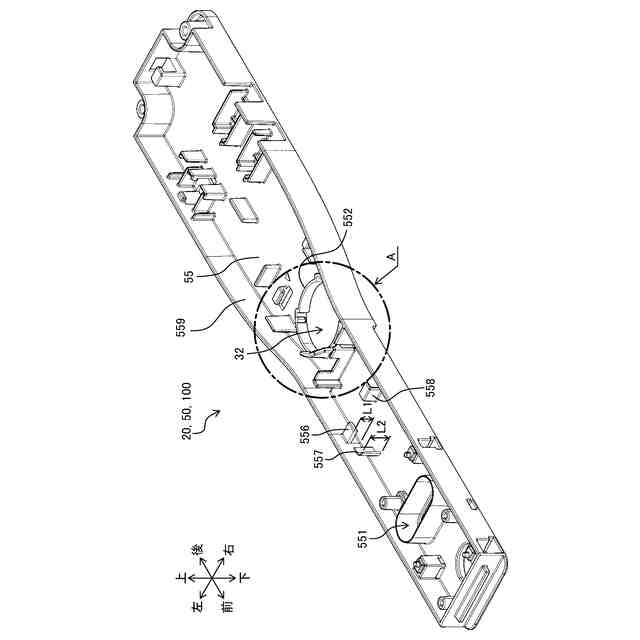

カメラユニットを構成する筐体の斜視図である。

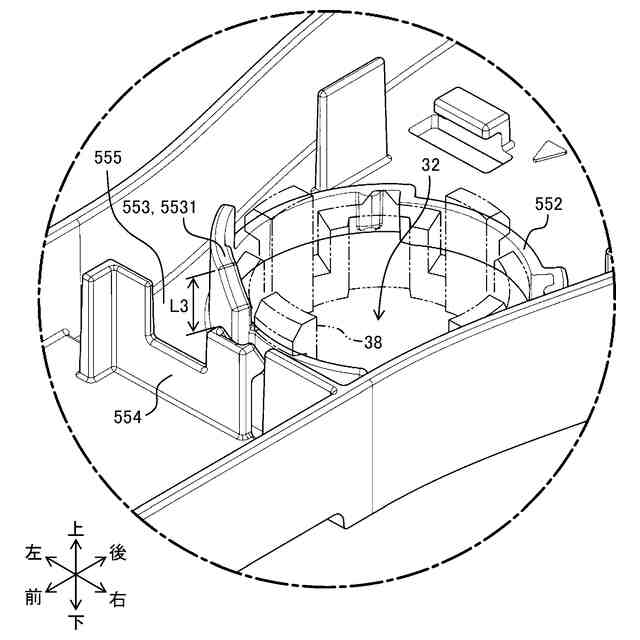

図５のＡ部拡大図である。

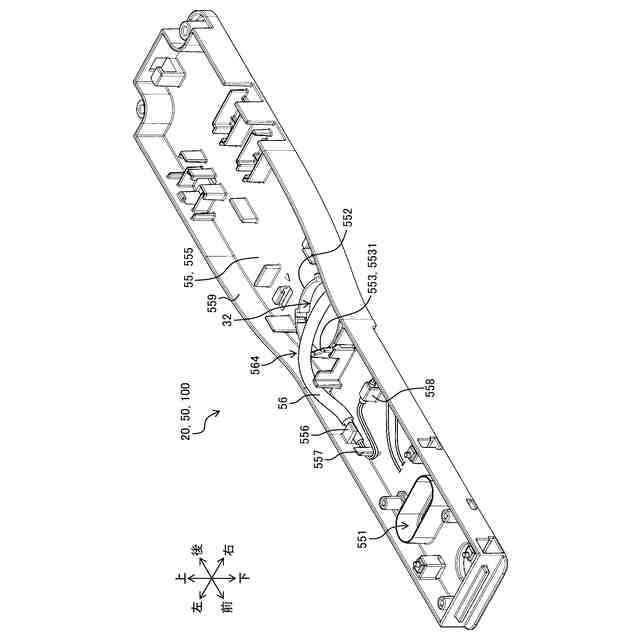

筐体の内部に配線を配置した状態を示す斜視図である。
支持部材の内部を示す図である。
カメラユニットの内部構造を示す上面図であり、配線を取り外した状態を示す上面図である。
図９のＢ－Ｂ線断面図である。
壁部を図１０に示す方向から視た図である。
図１１とは異なる実施形態の壁部である。
図１１とは異なる実施形態の壁部である。
図１１とは異なる実施形態の壁部である。
図１１とは異なる実施形態の壁部である。
第３凸部と蓋との位置関係を示す図である。
使用者が指を入れようとしているカメラユニットにおける孔近傍を示す図である。
【発明を実施するための形態】
【０００７】
以下、図面を参照しながら本開示を実施するための形態（実施形態と称する）を説明する。以下の一の実施形態の説明の中で、適宜、一の実施形態に適用可能な別の実施形態の説明も行う。本開示は以下の一の実施形態に限られず、異なる実施形態同士を組み合わせたり、本開示の効果を著しく損なわない範囲で任意に変形したりできる。また、同じ部材については同じ符号を付すものとし、重複する説明は省略する。更に、同じ機能を有するものは同じ名称を付すものとする。図示の内容は、あくまで模式的なものであり、図示の都合上、本開示の効果を著しく損なわない範囲で実際の構成から変更したり、図面間で一部の部材の図示を省略したり変形したりすることがある。また、同じ実施形態で、必ずしも全ての構成を備える必要はない。
【０００８】
図１は、本開示の収納庫１００の正面図である。収納庫１００は、食品、飲料等の物品を収納する収納庫本体１０と、収納庫本体１０に備えられる構造物２０と、を備える。収納庫１００及び収納庫本体１０は例えば冷蔵庫である。収納庫本体１０は扉１ａを備え、扉１ａを開けることで、収納庫本体１０の内部に形成された収納室（不図示）が露出する。収納庫１００はカメラユニット５０を備える。カメラユニット５０は、扉１ａを開けた状態で、収納室の内部の様子を収納庫本体１０の外部から撮影する構造物である。
【０００９】
図２は、収納庫本体１０の外側上面を示す斜視図である。構造物２０は、収納庫本体１０の例えば外側上面（天面）に固定される。構造物２０は、カメラユニット５０と、カメラユニット５０を収納庫本体１０に支持する支持部材４０とを備える。カメラユニット５０は、上端が開口した筐体５５（図３）と、当該開口を閉塞する蓋５４と、を備える。カメラユニット５０は、収納室の内部を撮影するカメラ５１を備える。カメラ５１は、筐体５５の内部に備えられ、筐体５５の下面から外部（レンズの部分を外部）に露出する。
【００１０】
カメラユニット５０は、支持部材４０を介して収納庫本体１０の外側上面に配置される。支持部材４０は、カメラユニット５０を、水平面内で回動させる回動機構３０（図３）を備える。回動機構３０は、カメラユニット５０の位置を、第１位置又は第２位置に切り替える。第１位置は、カメラユニット５０の全体が収納庫本体１０の前側端部よりも後側に配置した状態のカメラユニット５０の位置である。第２位置は、カメラユニット５０のうちの少なくともカメラ５１を収納庫本体１０の前側端部よりも前側に配置した状態の位置である。図２の例では、カメラユニット５０の位置は第２位置である。以下、カメラユニット５０における左右方向とは、特に断らない限り、第２位置に配置したカメラユニット５０における左右方向である。
（【００１１】以降は省略されています）
