公開番号2025111140
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005358
出願日2024-01-17
発明の名称無停電電源装置
出願人オムロン株式会社
代理人弁理士法人秀和特許事務所
主分類H02J 9/06 20060101AFI20250723BHJP(電力の発電,変換,配電)
要約【課題】寒冷時においても所望の出力電力を確保できる無停電電源装置を提供する。
【解決手段】本無停電電源装置は、バッテリと、上記バッテリと熱的に接触するように配置されるヒータと、上記バッテリの温度を計測する第1の温度センサと、上記ヒータを制御する制御モジュールと、を備える。上記制御モジュールは、上記第1の温度センサが検出する第1の温度が第1の閾値以下である場合に、上記ヒータに上記バッテリを加熱させる。
【選択図】図4

特許請求の範囲【請求項１】
バッテリと、
前記バッテリと熱的に接触するように配置されるヒータと、
前記バッテリの温度を計測する第１の温度センサと、
前記ヒータを制御する制御モジュールと、を備え、
前記制御モジュールは、
前記第１の温度センサが検出する第１の温度が第１の閾値以下である場合に、前記ヒータに前記バッテリを加熱させる、
無停電電源装置。
続きを表示（約 940 文字）【請求項２】
前記ヒータの温度を計測する第２の温度センサをさらに備え、
前記制御モジュールは、
前記第１の温度が前記第１の閾値以下であり、かつ、前記第２の温度センサが検出する第２の温度が第２の閾値未満である場合に、前記ヒータに前記バッテリを加熱させ、
前記第２の温度が前記第２の閾値以上である場合に、前記ヒータによる前記バッテリの加熱を抑制する、
請求項１に記載の無停電電源装置。
【請求項３】
前記制御モジュールは、
前記ヒータに前記バッテリを加熱させた後に前記第１の温度が前記第１の閾値より大きい第３の閾値以上になると、前記ヒータによる前記バッテリの加熱を停止する、
請求項１に記載の無停電電源装置。
【請求項４】
前記制御モジュールは、
前記ヒータへの電流経路上に配置された第１の遮断素子及び第２の遮断素子と、
前記第１の温度センサ及び前記第１の遮断素子に接続される第１の制御部と、
前記第２の温度センサ及び前記第２の遮断素子に接続される第２の制御部と、を含み、
前記第１の制御部は、
前記第１の温度が前記第１の閾値以下である場合に、前記第１の遮断素子に前記電流経路を流れる電流を通過させ、
前記第１の遮断素子に前記電流を通過させた後に前記第１の温度が前記第１の閾値より大きい第３の閾値以上になると、前記第１の遮断素子に前記電流を遮断させ、
前記第２の制御部は、
前記第２の温度が前記第２の閾値未満である場合に、前記第２の遮断素子に前記電流を通過させ、
前記第２の温度が前記第２の閾値以上である場合に、前記第２の遮断素子に前記電流を遮断させる、
請求項２に記載の無停電電源装置。
【請求項５】

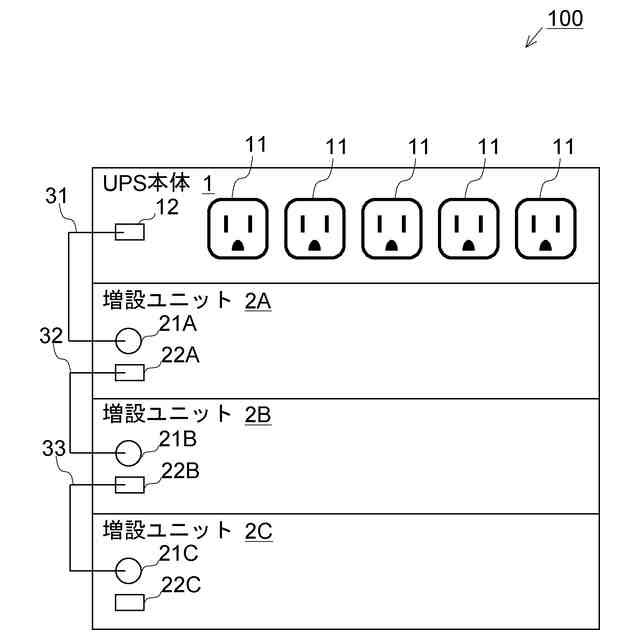

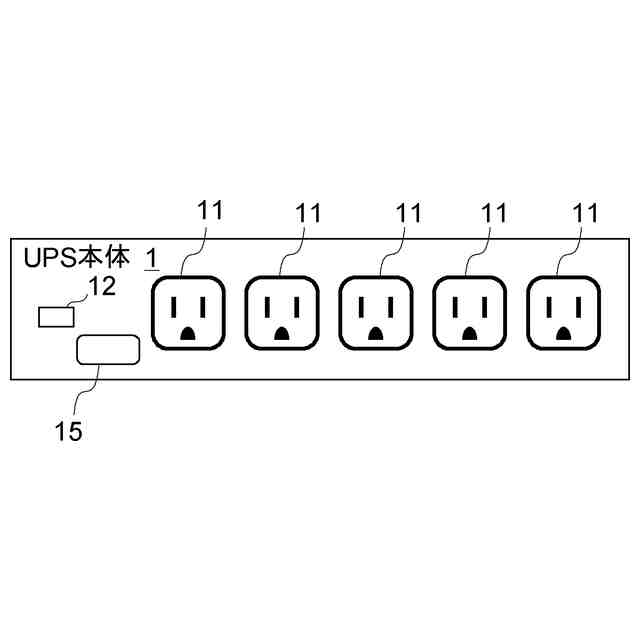

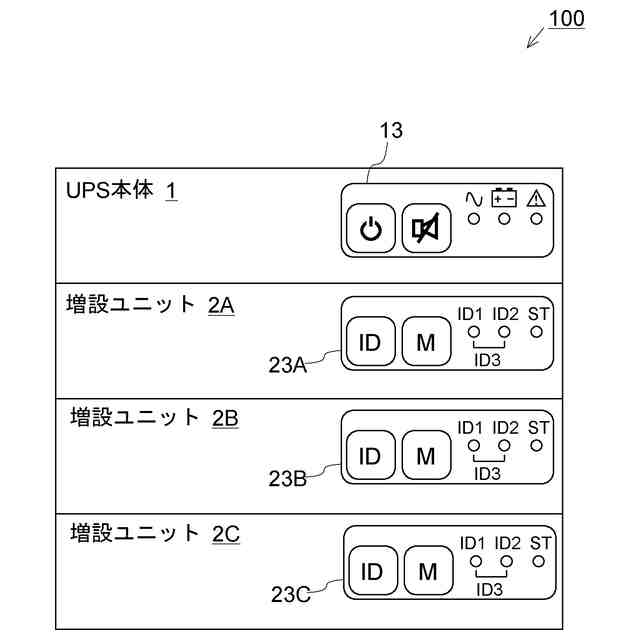

外部バッテリが接続される接続端子をさらに備え、
前記制御モジュールは、前記接続端子に前記外部バッテリが接続されたことを検知すると、前記第１の温度が前記第１の閾値以下であっても、前記ヒータによる前記バッテリの加熱を抑制する、
請求項１から４のいずれか一項に記載の無停電電源装置。

発明の詳細な説明【技術分野】
【０００１】

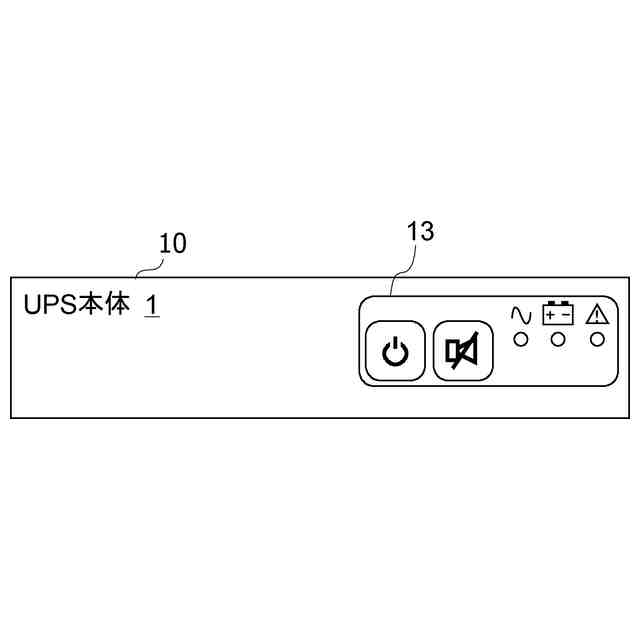

本発明は、無停電電源装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
停電時等における電子機器の保護に無停電電源装置が利用される。無停電電源装置には、筐体内にヒータを備えたものがある（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０３２５８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
寒冷時においては、無停電電源装置が備えるリチウムイオン電池の出力電流が減少することがある。このような場合、無停電電源装置に接続された電子機器等に対して所望の出力電力を確保できない虞がある。
【０００５】
開示の技術の１つの側面は、寒冷時においても所望の出力電力を確保できる無停電電源装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】

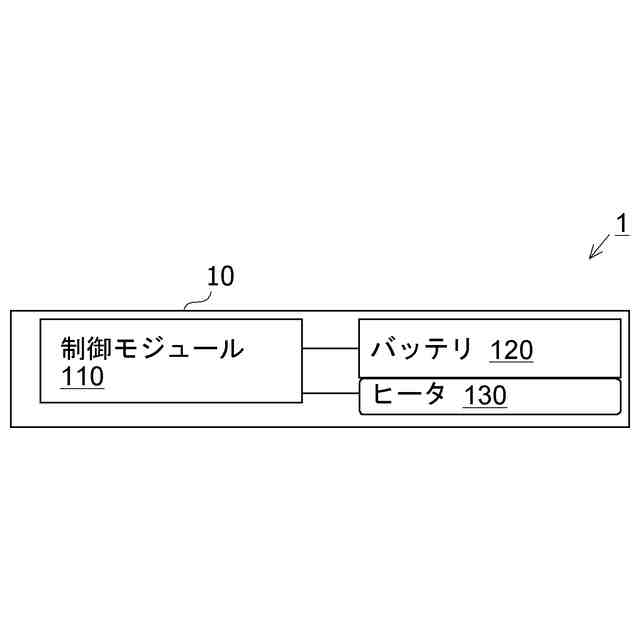

開示の技術の１つの側面は、次のような無停電電源装置によって例示される。本無停電電源装置は、バッテリと、上記バッテリと熱的に接触するように配置されるヒータと、上記バッテリの温度を計測する第１の温度センサと、上記ヒータを制御する制御モジュールと、を備える。上記制御モジュールは、上記第１の温度センサが検出する第１の温度が第１の閾値以下である場合に、上記ヒータに上記バッテリを加熱させる。
【０００７】
本無停電電源装置によれば、上記第１の温度センサによって計測される上記第１の温度が第１の閾値以下となる寒冷時において上記バッテリが上記ヒータによって加熱される。そのため、寒冷時における上記バッテリの出力電流の減少が抑制される。ひいては、本無停電電源装置は、上記第１の温度以下となるような寒冷時においても、所望の出力電力を確保できる。
【０００８】
本無停電電源装置は、次の特徴をさらに備えてもよい。上記ヒータの温度を計測する第２の温度センサをさらに備える。上記制御モジュールは、上記第１の温度が上記第１の閾値以下であり、かつ、上記第２の温度センサが検出する第２の温度が第２の閾値未満である場合に、上記ヒータに上記バッテリを加熱させ、上記第２の温度が上記第２の閾値以上である場合に、上記ヒータによる上記バッテリの加熱を抑制する。本無停電電源装置では、上記第２の温度センサが検出する第２の温度が第２の閾値以上である場合には、上記ヒータによる上記バッテリの加熱は停止されるため、上記ヒータの過熱が抑制され、ひいては、ヒータによるバッテリの加熱をより安全に実現できる。
【０００９】
本無停電電源装置は、次の特徴をさらに備えてもよい。上記制御モジュールは、上記ヒータに上記バッテリを加熱させた後に上記第１の温度が上記第１の閾値より大きい第３の閾値以上になると、上記ヒータによる上記バッテリの加熱を停止する。ここで、上記第３の閾値は、上記バッテリの出力電流が減少しない温度範囲を基に適宜決定される。本無停電電源装置は、このような特徴を備えることで、出力電流が減少しない温度範囲における
上記ヒータの過熱が抑制されることで、本無停電電源装置の消費電力を低減できる。また、出力電流が減少しない温度範囲における上記ヒータの過熱が抑制されることで、上記バッテリの劣化を抑制できる。なお、出力電流が減少しないとは、出力電流が全く減少しないことを意味しているわけではなく、無停電電源装置に接続された電子機器等に対する所望の出力電力を確保できる範囲であれば、出力電流の減少は許容される。
【００１０】
本無停電電源装置は、次の特徴をさらに備えてもよい。上記制御モジュールは、上記ヒータへの電流経路上に配置された第１の遮断素子及び第２の遮断素子と、上記第１の温度センサ及び上記第１の遮断素子に接続される第１の制御部と、上記第２の温度センサ及び上記第２の遮断素子に接続される第２の制御部と、を含む。上記第１の制御部は、上記第１の温度が上記第１の閾値以下である場合に、上記第１の遮断素子に上記電流経路を流れる電流を通過させ、上記第１の遮断素子に上記電流を通過させた後に上記第１の温度が上記第１の閾値より大きい第３の閾値以上になると、上記第１の遮断素子に上記電流を遮断させる。上記第２の制御部は、上記第２の温度が上記第２の閾値未満である場合に、上記第２の遮断素子に上記電流を通過させる。本無停電電源装置は、このような特徴を備えることで、上記第１の制御部と上記第２の制御部のいずれか一方が故障等で動作しない場合であっても、他方によって上記ヒータへの電流の供給が停止される。そのため、本無停電電源装置によれば、上記ヒータによる加熱の停止をより確実に実行できる。
（【００１１】以降は省略されています）
