公開番号2025104897
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223063
出願日2023-12-28
発明の名称スイッチ装置
出願人オムロン株式会社
代理人個人
主分類H01H 9/04 20060101AFI20250703BHJP(基本的電気素子)
要約【課題】封止部材を覆うホルダを備えるスイッチ装置において、ホルダを小型化する。
【解決手段】スイッチ装置は、スイッチ本体と、リード線と、封止部材と、ホルダとを備える。スイッチ本体は、スイッチハウジングと、スイッチハウジングから突出する第1端子とを含む。リード線は、第1端子に固定される先端部を含む。封止部材は、第1端子と先端部とを封止する。ホルダは、封止部材を覆う。ホルダは、ホルダ内に配置される接続部を含む。ホルダは、接続部が第1端子に取り付けられることで、スイッチ本体に固定される。

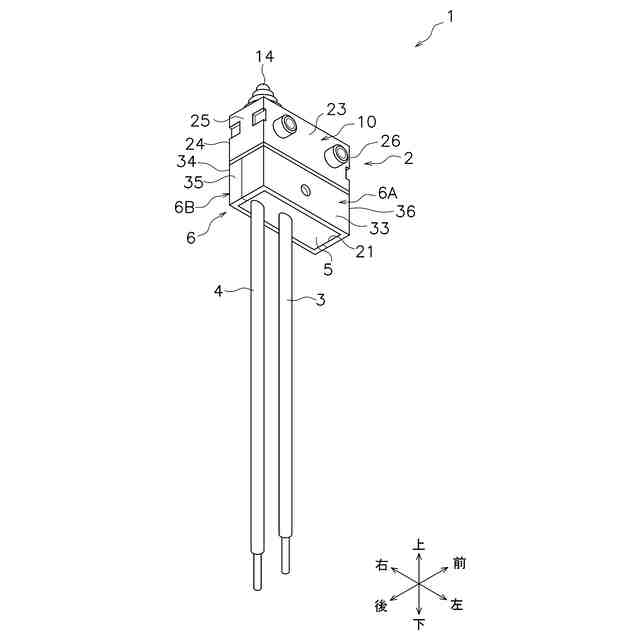

【選択図】図4
特許請求の範囲【請求項１】
スイッチハウジングと、前記スイッチハウジングから突出する第１端子とを含むスイッチ本体と、
前記第１端子に固定される先端部を含むリード線と、
前記第１端子と前記先端部とを封止する封止部材と、
前記封止部材を覆うホルダと、
を備え、
前記ホルダは、前記ホルダ内に配置される接続部を含み、前記接続部が前記第１端子に取り付けられることで、前記スイッチ本体に固定される、
スイッチ装置。
続きを表示（約 1,200 文字）【請求項２】
前記接続部は、スナップフィットにより前記第１端子に取り付けられる、
請求項１に記載のスイッチ装置。
【請求項３】
前記第１端子は、切り欠きを含み、
前記接続部が前記切り欠きに係止することで、前記第１端子が前記スイッチハウジングから突出する方向に、前記ホルダが抜け止めされる、
請求項２に記載のスイッチ装置。
【請求項４】
前記接続部は、
前記ホルダの内面から延び、前記第１端子に対して第１側方に配置され、前記第１端子に係止する第１スナップフィット部と、
前記ホルダの内面から延び、前記第１端子に対して、第１側方と反対の第２側方に配置され、前記第１端子に係止する第２スナップフィット部と、
を含む、
請求項２に記載のスイッチ装置。
【請求項５】
前記ホルダは、前記第１スナップフィット部と前記第２スナップフィット部との広がりを抑えるスナップフィット保持部を含み、
前記スナップフィット保持部は、
前記ホルダの内面から延び、前記第１スナップフィット部の前記第１側方に配置される第１延出部と、
前記ホルダの内面から延び、前記第２スナップフィット部の前記第２側方に配置される第２延出部と、
を含む、
請求項３に記載のスイッチ装置。
【請求項６】
前記スイッチ本体は、前記スイッチハウジングから突出する第２端子を含み、
前記ホルダは、前記ホルダの内面から延びる端子押さえ部を含み、
前記端子押さえ部は、前記接続部が前記スナップフィットにより前記第１端子に係止する方向と反対の方向から、前記第２端子に接触する、
請求項２に記載のスイッチ装置。
【請求項７】
前記端子押さえ部は、前記ホルダの内面から前記第２端子に向かって斜めに延びている、
請求項６に記載のスイッチ装置。
【請求項８】
前記スイッチ本体は、前記スイッチハウジングから突出する第２端子を含み、
前記接続部は、
前記ホルダの内面から延び、前記第１端子に係止する第１スナップフィット部と、
前記ホルダの内面から延び、前記第２端子に係止する第２スナップフィット部と、
を含む、
請求項２に記載のスイッチ装置。
【請求項９】

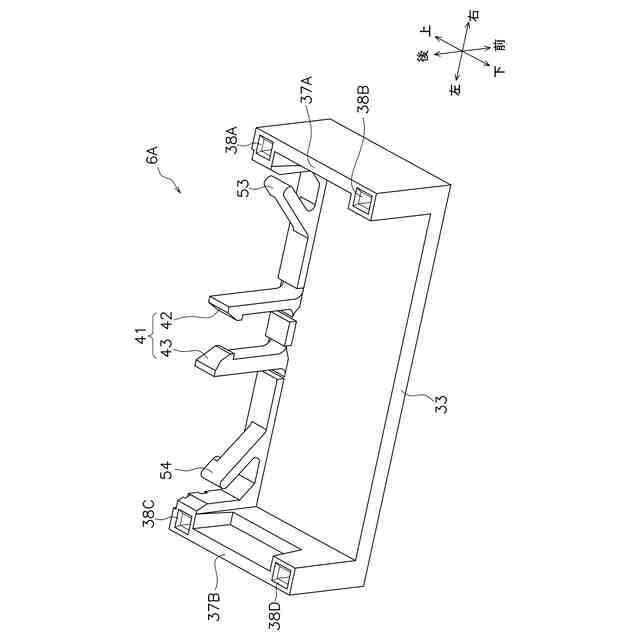

前記ホルダは、
取付突起を含む第１ホルダ部材と、
取付孔を含み、前記第１ホルダ部材と別体の第２ホルダ部材と、
を含み、
前記第１ホルダ部材は、前記取付突起が前記取付孔に圧入されることで、前記第２ホルダ部材に取り付けられる、
請求項１に記載のスイッチ装置。
【請求項１０】
前記接続部は、圧入により前記第１端子に取り付けられる、
請求項１に記載のスイッチ構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、スイッチ装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
スイッチ装置には、スイッチ本体とホルダとを備えるものがある。スイッチ本体は、スイッチハウジングと端子とを含む。端子は、スイッチハウジングから突出している。端子には、リード線が接続される。ホルダは、端子とリード線との接続部分を覆う。また、接続部分を保護するために、ホルダ内には樹脂などの封止部材が充填される。例えば、特許文献１に開示されているスイッチ装置では、ホルダは、スイッチ本体に被せられており、封止部材を収容している。
【先行技術文献】
【特許文献】
【０００３】
国際公開ＷＯ２０２０／１７９２８９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のスイッチ装置では、ホルダをスイッチ本体に固定するために、ホルダがスイッチ本体に被せられている。そのため、ホルダはスイッチ本体よりも大きな外形を有しており、ホルダが大型化している。本発明の目的は、封止部材を覆うホルダを備えるスイッチ装置において、ホルダを小型化することにある。
【課題を解決するための手段】
【０００５】

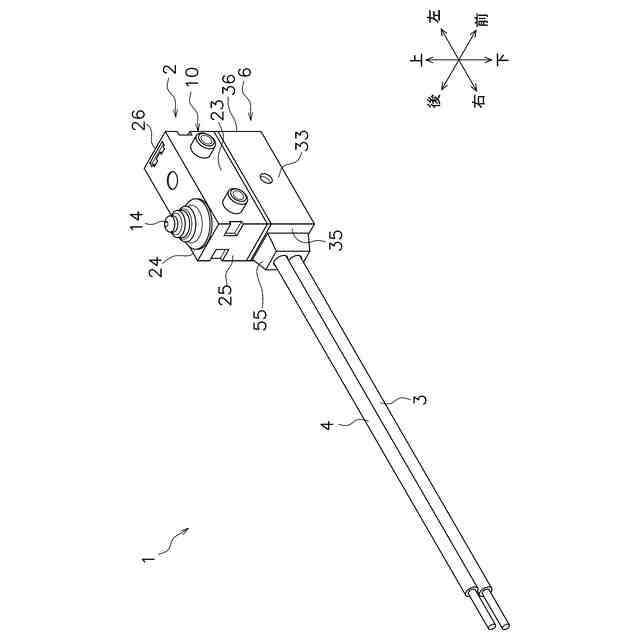

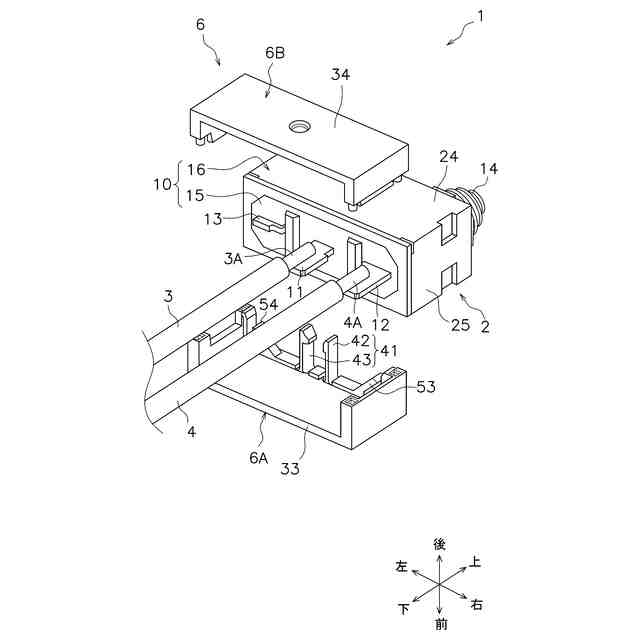

本発明の一態様に係るスイッチ装置は、スイッチ本体と、リード線と、封止部材と、ホルダとを備える。スイッチ本体は、スイッチハウジングと、スイッチハウジングから突出する第１端子とを含む。リード線は、第１端子に固定される先端部を含む。封止部材は、第１端子と先端部とを封止する。ホルダは、封止部材を覆う。ホルダは、ホルダ内に配置される接続部を含む。ホルダは、接続部が第１端子に取り付けられることで、スイッチ本体に固定される。
【０００６】
本態様に係るスイッチ装置では、接続部がホルダ内に配置されており、ホルダは、接続部が第１端子に取り付けられることで、スイッチ本体に固定される。それにより、ホルダが小型化される。
【０００７】
接続部は、スナップフィットにより第１端子に取り付けられてもよい。この場合、簡易な構造で、接続部を第１端子に取り付けることができる。それにより、ホルダが小型化される。
【０００８】

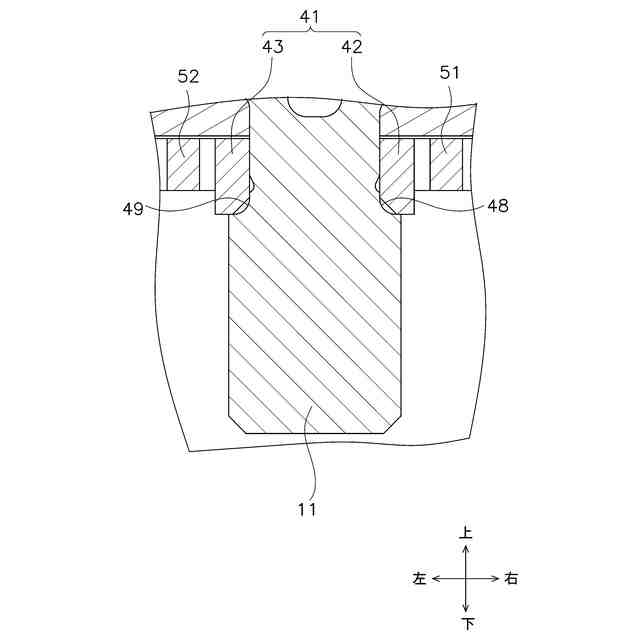

第１端子は、切り欠きを含んでもよい。接続部が切り欠きに係止することで、第１端子がスイッチハウジングから突出する方向に、ホルダが抜け止めされてもよい。この場合、接続部と切り欠きとの係止によって、ホルダが抜け止めされる。
【０００９】

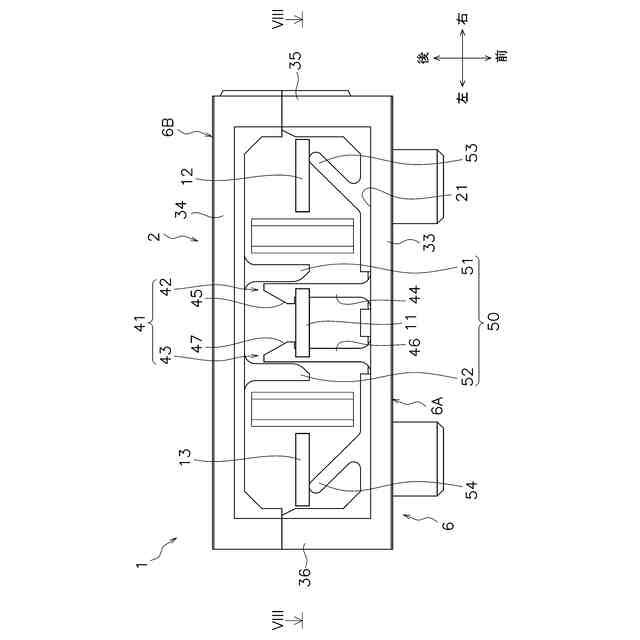

接続部は、第１スナップフィット部と第２スナップフィット部とを含んでもよい。第１スナップフィット部は、ホルダの内面から延び、第１端子に対して第１側方に配置され、第１端子に係止してもよい。第２スナップフィット部は、ホルダの内面から延び、第１端子に対して、第１側方と反対の第２側方に配置され、第１端子に係止してもよい。この場合、第１スナップフィット部と第２スナップフィット部とが、第１端子の両側方から、第１端子に係止する。それにより、接続部が強固に第１端子に取り付けられる。
【００１０】

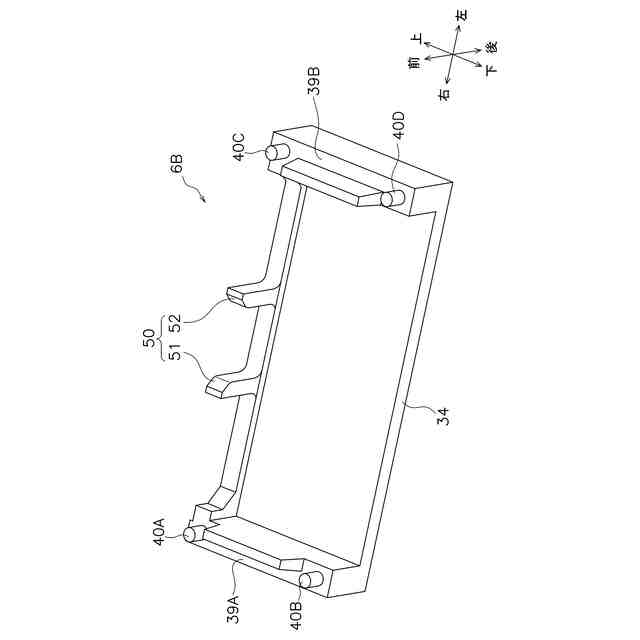

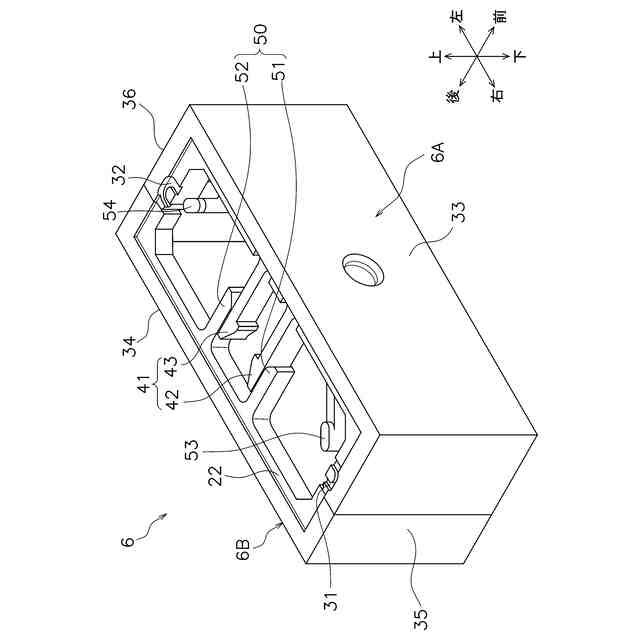

ホルダは、第１スナップフィット部と第２スナップフィット部との広がりを抑えるスナップフィット保持部を含んでもよい。スナップフィット保持部は、第１延出部と第２延出部とを含んでもよい。第１延出部は、ホルダの内面から延び、第１スナップフィット部の第１側方に配置されてもよい。第２延出部は、ホルダの内面から延び、第２スナップフィット部の第２側方に配置されてもよい。この場合、スナップフィット保持部によって、第１スナップフィット部と第２スナップフィット部との広がりが抑えられる。それにより、接続部が強固に第１端子に取り付けられる。
（【００１１】以降は省略されています）
