公開番号2025112525
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006801
出願日2024-01-19
発明の名称光学特性測定装置
出願人コニカミノルタ株式会社
代理人個人
主分類G01J 3/46 20060101AFI20250725BHJP(測定;試験)
要約【課題】プレビューモードを有する光学特性測定装置であって、操作性を改善した使い勝手の良い光学特性測定装置を提供する。
【解決手段】表示部15と、ユーザーによる測定の開始操作と測定対象領域の画像が前記表示部15に表示されるプレビューモードの起動操作を兼ねる操作部材14と、前記操作部材14の操作の仕方に応じて、測定の開始とプレビューモードの起動とを選択的に実行し、プレビューモードを起動した場合、ユーザーが前記操作部材14の操作を解除した後も、測定の開始またはプレビューモードの終了までの間、プレビューモードを維持する制御手段103と、を備えた光学特性測定装置1である。

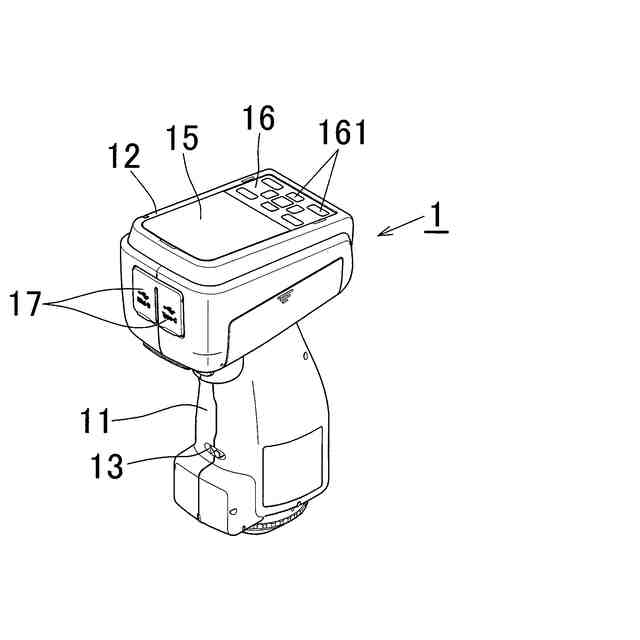

【選択図】図6
特許請求の範囲【請求項１】
表示部と、
ユーザーによる測定の開始操作と測定対象領域の画像が前記表示部に表示されるプレビューモードの起動操作とを兼ねる操作部材と、
前記操作部材の操作の仕方に応じて、測定の開始とプレビューモードの起動とを選択的に実行し、プレビューモードを起動した場合、ユーザーが前記操作部材の操作を解除した後も、測定の開始またはプレビューモードの終了までの間、前記プレビューモードを維持する制御手段と、
を備えた光学特性測定装置。
続きを表示（約 780 文字）【請求項２】

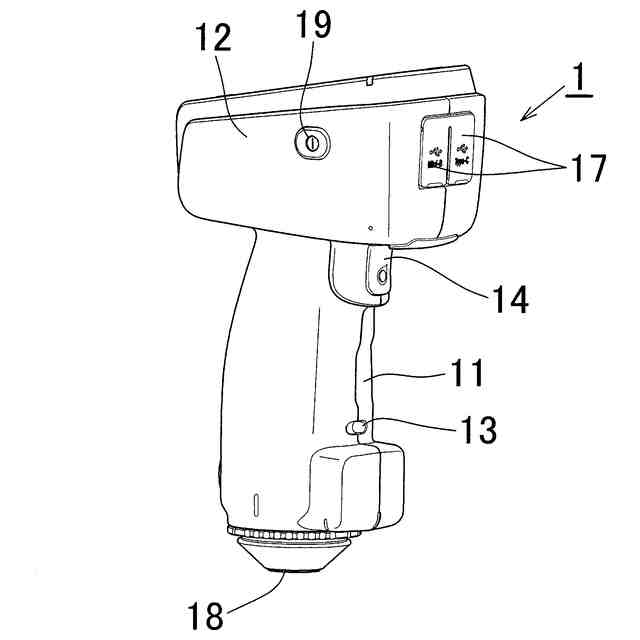

前記操作部材は、ユーザーによって把持される把持領域またはその近傍に備えられている請求項１に記載の光学特性測定装置。
【請求項３】

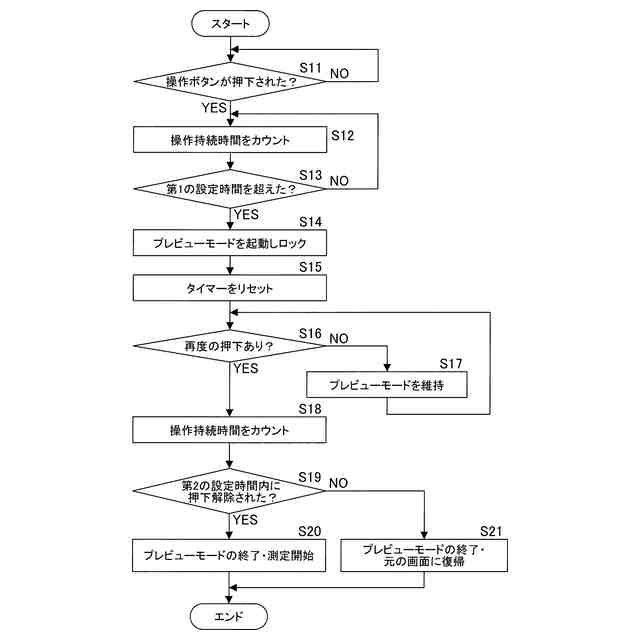

前記操作部材の操作持続時間をカウントするタイマーを備え、
前記制御手段は、前記タイマーによりカウントされた操作持続時間の長さに応じて、測定の開始とプレビューモードの起動とを選択的に実行する請求項１に記載の光学特性測定装置。
【請求項４】
前記制御手段は、前記操作持続時間が第１の設定時間を超えた時にプレビューモードを起動する請求項３に記載の光学特性測定装置。
【請求項５】

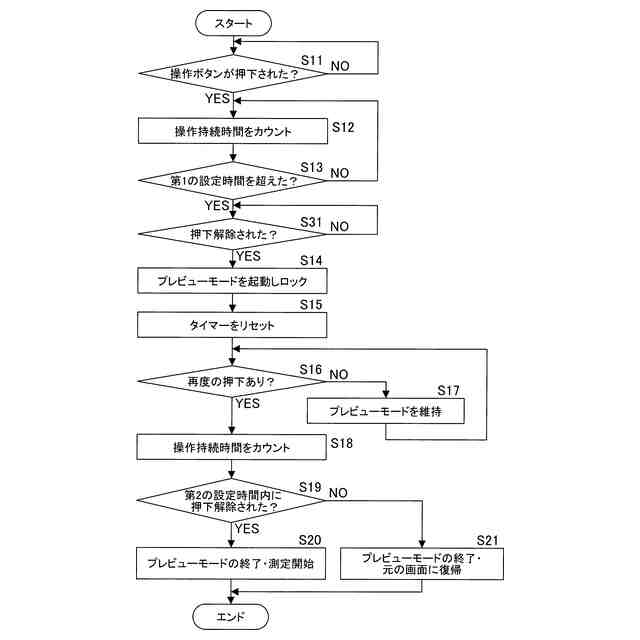

前記制御手段は、前記操作持続時間が第１の設定時間を超えた後、操作が解除された時にプレビューモードを起動する請求項３に記載の光学特性測定装置。
【請求項６】
前記操作部材は押しボタンであり、

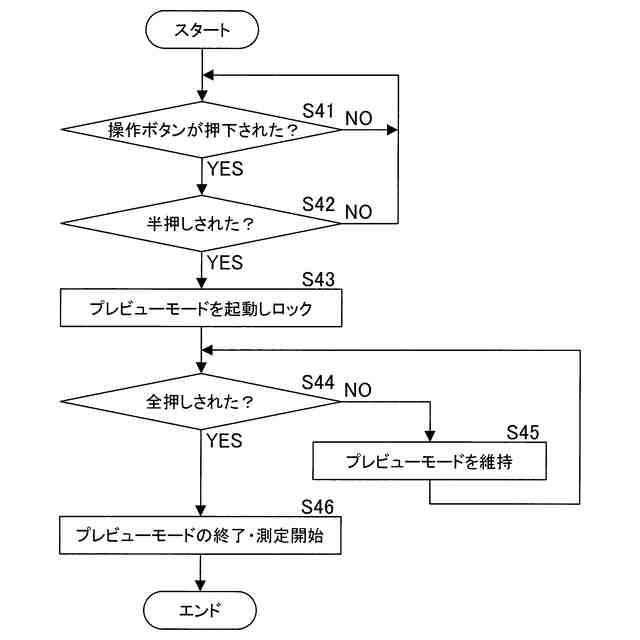

前記制御手段は、前記押しボタンの押込み量に応じて、測定の開始とプレビューモードの起動とを選択的に実行する請求項１または２に記載の光学特性測定装置。
【請求項７】
前記制御手段は、

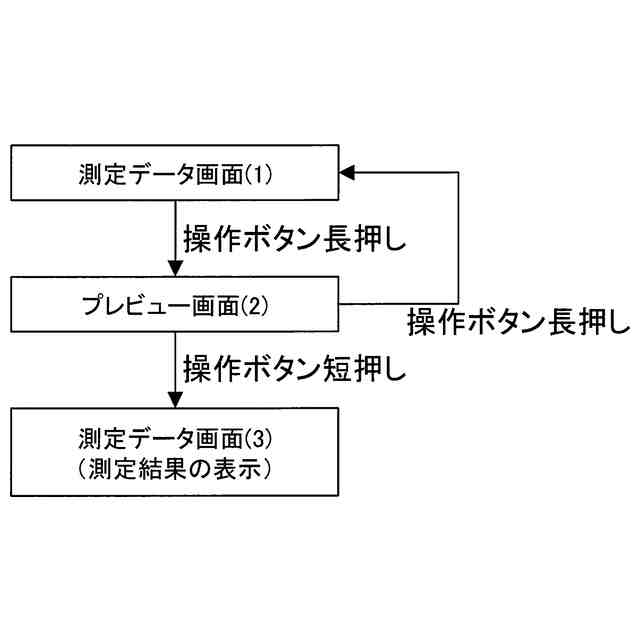

前記操作部材の操作解除後であって前記プレビューモードが維持されている状態で、前記操作部材が再度操作され、再操作時の操作持続時間が第２の設定時間以下の時に、プレビューモードを終了して測定を開始し、第２の設定時間を超えた時に、プレビューモードを終了して表示部の画面をプレビュー前の画面に戻す請求項１または２に記載の光学特性測定装置。
【請求項８】
前記第１の設定時間はユーザーにより設定可能である請求項４または５に記載の光学特性測定装置。
【請求項９】
前記第２の設定時間はユーザーにより設定可能である請求項７に記載の光学特性測定装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は測色計等の光学特性測定装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
測色計等の光学特性測定装置として、ユーザーが測定前に測定対象領域の位置合わせ等を行えるように、測定対象領域の画像を表示部に表示するプレビューモードを備えた装置が、従来より知られている（例えば特許文献１）。
【０００３】
また、このようなプレビューモードを備えた光学特性測定装置において、操作ボタンを半押し状態にすると、プレビューモードが起動されてプレビュー画像が表示部に表示され、さらに操作ボタンを奥まで全押しすると測定が開始される装置も知られている。
【先行技術文献】
【特許文献】
【０００４】
米国特許第６５８３８７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、操作ボタンの半押し／全押しでプレビューモードの起動と測定開始を区別する従来の光学特性測定装置では、以下のような課題がある。
【０００６】
即ち、ユーザーが操作ボタンを半押し状態にし続けないとプレビューモードを維持できず、操作ボタンの押し込みを解除するとプレビューモードが終了してしまう。このため、操作性が悪く使い勝手が良くないという課題がある。
【０００７】
この発明の目的は、プレビューモードを有する光学特性測定装置であって、操作性を改善した使い勝手の良い光学特性測定装置の提供にある。
【課題を解決するための手段】
【０００８】
上記目的は以下の手段によって達成される。
（１）表示部と、
ユーザーによる測定の開始操作と測定対象領域の画像が前記表示部に表示されるプレビューモードの起動操作とを兼ねる操作部材と、
前記操作部材の操作の仕方に応じて、測定の開始とプレビューモードの起動とを選択的に実行し、プレビューモードを起動した場合、ユーザーが前記操作部材の操作を解除した後も、測定の開始またはプレビューモードの終了までの間、前記プレビューモードを維持する制御手段と、
を備えた光学特性測定装置。
（２）前記操作部材は、ユーザーによって把持される把持領域またはその近傍に備えられている前項１に記載の光学特性測定装置。
（３）前記操作部材の操作持続時間をカウントするタイマーを備え、
前記制御手段は、前記タイマーによりカウントされた操作持続時間の長さに応じて、測定の開始とプレビューモードの起動とを選択的に実行する前項１に記載の光学特性測定装置。
（４）前記制御手段は、前記操作持続時間が第１の設定時間を超えた時にプレビューモードを起動する前項３に記載の光学特性測定装置。
（５）前記制御手段は、前記操作持続時間が第１の設定時間を超えた後、操作が解除された時にプレビューモードを起動する前項３に記載の光学特性測定装置。
（６）前記操作部材は押しボタンであり、
前記制御手段は、前記押しボタンの押込み量に応じて、測定の開始とプレビューモードの起動とを選択的に実行する前項１または２に記載の光学特性測定装置。
（７）前記制御手段は、
前記操作部材の操作解除後であって前記プレビューモードが維持されている状態で、前記操作部材が再度操作され、再操作時の操作持続時間が第２の設定時間以下の時に、プレビューモードを終了して測定を開始し、第２の設定時間を超えた時に、プレビューモードを終了して表示部の画面をプレビュー前の画面に戻す前項１または２に記載の光学特性測定装置。
（８）前記第１の設定時間はユーザーにより設定可能である前項４または５に記載の光学特性測定装置。
（９）前記第２の設定時間はユーザーにより設定可能である前項７に記載の光学特性測定装置。
【発明の効果】
【０００９】
この発明に係る光学特性測定装置は、ユーザーによる測定の開始操作と、測定対象領域の画像が前記表示部に表示されるプレビューモードの起動操作を兼ねる操作部材を備えている。この操作部材の操作の仕方に応じて、測定の開始とプレビューモードの起動とが選択的に実行される。
【００１０】
そして、プレビューモードが起動された場合、ユーザーが操作部材の操作を解除した後も、測定の開始またはプレビューモードの終了までの間、プレビューモードが維持される。
（【００１１】以降は省略されています）
