公開番号2025113457
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025089352,2023036255
出願日2025-05-29,2023-03-09
発明の名称電磁調理器用汚れ防止マット
出願人東洋アルミエコープロダクツ株式会社
代理人個人,個人,個人
主分類H05B 6/12 20060101AFI20250725BHJP(他に分類されない電気技術)
要約【課題】固着や破れが生じにくくなる電磁調理器用汚れ防止マットを提供する。

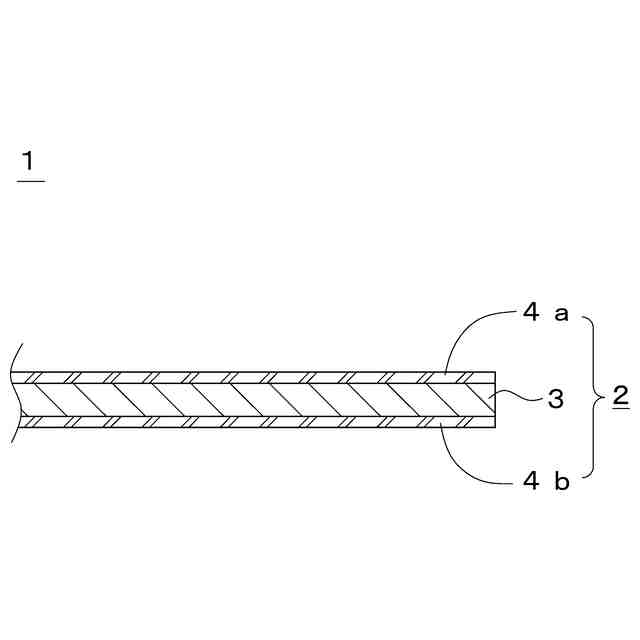

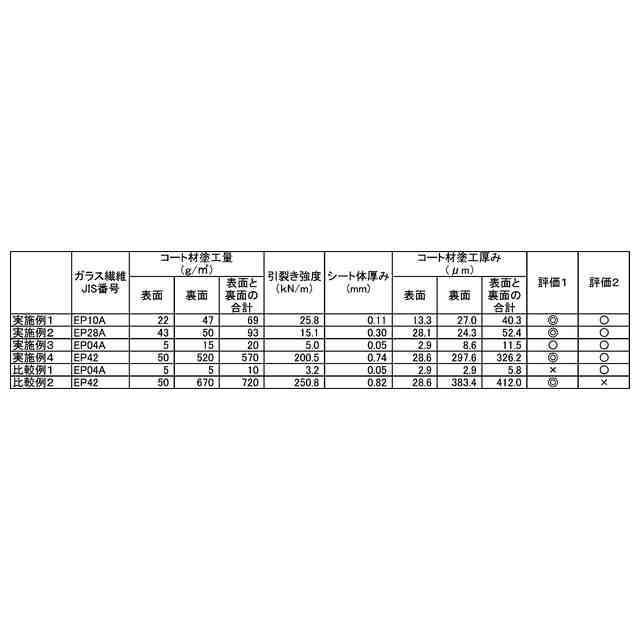

【解決手段】汚れ防止マット1は、シート体2を円形に切り出したものよりなる。シート体2は、磁力線の透過性及び耐熱性を有するガラス繊維を平織したものより構成されるシート状の素材である織布3と、織布3の両面の全面に形成され、非透水性且つ耐熱性を有するシリコーンより構成されるコート材4a及び4bとからなる。シート体2は、引裂き強度の最大強度が5.0kN/m以上240kN/m以下に、織布3の厚みが0.02mm以上0.42mm以下に、コート材4a及び4bの各々の塗工量が5g/m²以上520g/m²以下に、コート材4a及び4bの塗工量の合計が20g/m²以上570g/m²以下に、コート材4a及び4bの各々の塗工厚みが2μm以上300μm以下に、コート材4a及び4bの塗工厚みの合計が4μm以上330μm以下に、それぞれ設定されている。
【選択図】図2
特許請求の範囲【請求項１】
電磁調理器のトッププレートと前記電磁調理器によって加熱される鍋の底面との間に挟んで使用される電磁調理器用汚れ防止マットにおいて、
磁力線の透過性を有する耐熱性のシート体よりなり、
前記シート体は、引裂き強度の最大強度が５．０ｋＮ／ｍ以上２４０ｋＮ／ｍ以下である、電磁調理器用汚れ防止マット。
続きを表示（約 880 文字）【請求項２】
前記シート体の厚みが、０．７４ｍｍ以下である、請求項１記載の電磁調理器用汚れ防止マット。
【請求項３】
前記シート体は、
耐熱性を有する繊維より構成されるシート状の素材と、
前記素材の両面に形成され、非透水性を有するコート材とからなり、

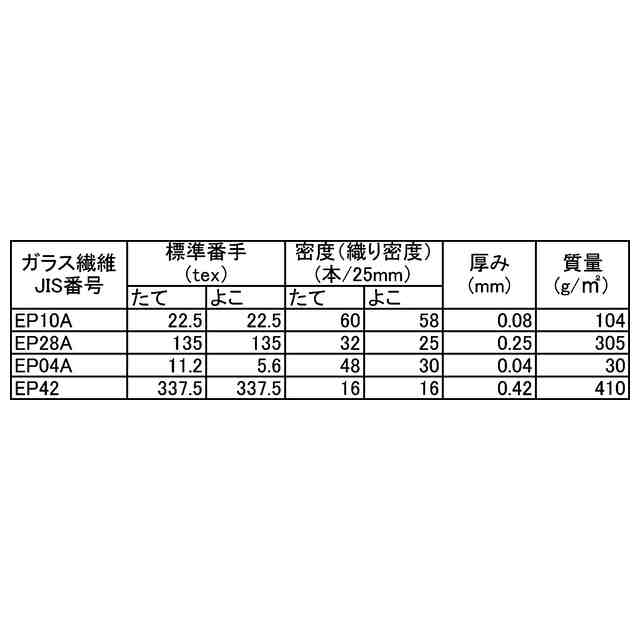

前記素材は、厚みが０．０２ｍｍ以上０．４２ｍｍ以下であり、
前記コート材は表面と裏面との各々において、塗工量が５ｇ／ｍ
２
以上５２０ｇ／ｍ
２
以下である、請求項１又は請求項２記載の電磁調理器用汚れ防止マット。
【請求項４】
前記シート体は、
前記コート材の塗工量の合計が、２０ｇ／ｍ
２
以上５７０ｇ／ｍ
２
以下である、請求項３記載の電磁調理器用汚れ防止マット。
【請求項５】
前記シート体は、
耐熱性を有する繊維より構成されるシート状の素材と、
前記素材の両面に形成され、非透水性を有するコート材とからなり、
前記素材は、厚みが０．０２ｍｍ以上０．４２ｍｍ以下であり、
前記コート材は表面と裏面との各々において、塗工厚みが２μｍ以上３００μｍ以下である、請求項１又は請求項２記載の電磁調理器用汚れ防止マット。
【請求項６】
前記シート体は、
前記コート材の塗工厚みの合計が、４μｍ以上３３０μｍ以下である、請求項５記載の電磁調理器用汚れ防止マット。
【請求項７】
前記素材はガラス繊維を含む、請求項３記載の電磁調理器用汚れ防止マット。
【請求項８】
前記素材はガラス繊維を含む、請求項５記載の電磁調理器用汚れ防止マット。
【請求項９】
前記コート材は、シリコーンを含む、請求項３に記載の電磁調理器用汚れ防止マット。
【請求項１０】
前記コート材は、シリコーンを含む、請求項５に記載の電磁調理器用汚れ防止マット。

発明の詳細な説明【技術分野】
【０００１】
この発明は電磁調理器用汚れ防止マットに関し、特に加熱すべき鍋の底面の汚れや吹きこぼれ等を電磁調理器のトッププレートに付着させない電磁調理器用汚れ防止マットに関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
電磁調理器のトッププレートと鍋の底との間に挟んで使用する電磁調理器用汚れ防止マットとして、特許文献１に示すものが存在している。
【０００３】

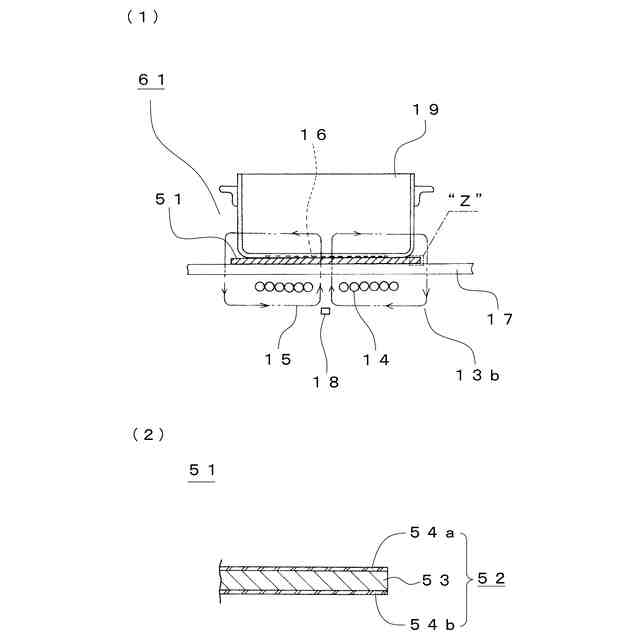

図３は、電磁調理器を組み込んだ一般の調理用加熱装置において、従来の電磁調理器用汚れ防止マットを使用した状態の外観形状を示した平面図であり、図４は、図３で示したＩＶ－ＩＶラインに対応した図であって、電磁調理器の作動原理を模式的に示した断面図及び従来の電磁調理器用汚れ防止マットの拡大断面図である。
【０００４】
まず、図３を参照して、調理用加熱装置６１のトッププレート１７の手前の左右には電磁調理器１３ａ及び１３ｂが設置され、トッププレート１７の後方にはニクロム線がトッププレート１７の下面に組み込まれた発熱線加熱器６３が設置されている。尚、調理用加熱装置６１は、その機種によって発熱線加熱器６３に代えて電磁調理器が設置されている場合（すなわち、３つの電磁調理器を備える）や発熱線加熱器６３が無く２つの電磁調理器のみを備える場合もある。又、トッププレート１７の奥側には吸・排気パネル６５が配置されている。この図においては、電磁調理器１３ｂに対して磁力透過性及び耐熱性を有する汚れ防止マット５１が配置され、更にその上に加熱すべき鍋１９が配置された状態が示されている。
【０００５】
電磁調理器１３ｂの概略構造及びその加熱原理については図４の（１）を参照して、トッププレート１７の下方には電磁調理器１３ｂを構成する磁力発生コイル１４が配置されている。この磁力発生コイル１４に図示しないスイッチをオンにすることによって電流が流れると、磁力発生コイル１４の周りに二点鎖線で示されているような磁力線１５が発生する。この磁力線１５はトッププレート１７及び汚れ防止マット５１を貫通し、更にトッププレート１７上に載置されている鍋１９の底をも貫通してループ状に形成されることになる。鍋１９は所定の導電性を有する材料によって構成されているため、この磁力線１５の発生に伴ってその鍋底にうず電流１６が発生する。このようにして発生したうず電流１６が鍋１９の鍋底の電気抵抗によって熱に代わり、鍋底の温度が上昇することになる。これによって鍋１９内に収納された料理物が火を介することなく加熱されることになる。尚、磁力発生コイル１４の通電を停止すると磁力線１５は消滅し、これによって鍋１９の鍋底に発生していたうず電流１６も消滅する。その結果、鍋１９の鍋底の温度は降下し、加熱状態が終了することになる。トッププレート１７の下方には温度センサ１８が取付けられている。温度センサ１８はトッププレート１７の温度を監視し、空焚き等によって異常にトッププレート１７の温度が上昇したような場合に、図示しない制御装置によって電力の供給を遮断して加熱を停止するものである。
【０００６】
汚れ防止マット５１の構成については、図４の（１）の“Ｚ”部分の汚れ防止マット５１を拡大した図４の（２）、及び図３を参照して、汚れ防止マット５１は、磁力線の透過性を有するガラス繊維よりなる織布５３の両面に非透水性且つ耐熱性のシリコーン５４ａ及び５４ｂを全面に施したものを円形に切り出してシート体５２としたものである。汚れ防止マット５１は、その中心素材として織布５３を用いているためクッション性を有する。又、その両面に非透水性且つ耐熱性のシリコーン５４ａ及び５４ｂを施しているため、汚れ防止マット５１全体は非透水性及び耐熱性を有する。
【０００７】
汚れ防止マット５１は、その使用により、鍋１９の底面に汚れが付着していたり、料理のハネが飛んだりした際にも、トッププレート１７に直接付着することが無く美麗な状態を保ち、掃除等の手間をかけずに済む効果を奏するものであるとともに、その使用によって電磁調理器の温度センサの測定に影響を与える虞がないよう、シート体５２の熱抵抗を所定の範囲に設定することで、トッププレートの温度を検知する温度センサに与える影響が少なくなり、その結果、電磁調理器の使用に際して不具合が生じる虞を低減している。
【先行技術文献】
【特許文献】
【０００８】
特開２００９－１４０８８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
特許文献１に示す上述のような従来の汚れ防止マット５１を電磁調理器１３ａ又は１３ｂに載置した状態で汚れ防止マット５１の上に鍋１９を用いて調理により加熱した際には高温下で汚れ防止マット５１と電磁調理器１３ａ又は１３ｂとが接した状態で使用されることになる。汚れ防止マット５１は、シリコーン５４ａ及び５４ｂが、トッププレート１７の天板の素材であるガラスに近い化学構造を持っている。そのため、トッププレート１７側に位置するシリコーン５４ａ又は５４ｂとトッププレート１７とが固着し、トッププレート１７にシリコーン５４ａ又は５４ｂが残る現象が生じることがある。この固着が軽度であれば、手指や洗剤を含むスポンジ等で固着部分を擦って固着したシリコーン５４ａ又は５４ｂを容易に除去することができるが、固着が強固であると、汚れ防止マット５１自体がトッププレート１７に貼り付いた状態となることでトッププレート１７から除去できない場合があり、これらがトッププレート１７の汚れそのものになる虞があった。又、固着が強固である場合に汚れ防止マット５１をトッププレート１７から剥がそうとすると、固着部分から引き裂かれるように汚れ防止マット５１が破れる虞もあった。すなわち、汚れ防止マット５１を構成するシリコーン５４ａ又は５４ｂのみならず、ガラス繊維もトッププレート１７上に残ってしまう。
【００１０】
この発明は、上記のような課題を解決するためになされたもので、固着や破れが生じにくくなる電磁調理器用汚れ防止マットを提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
