公開番号2025114184
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008709
出願日2024-01-24
発明の名称積層コイル部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 17/00 20060101AFI20250729BHJP(基本的電気素子)
要約【課題】実装面に作用する応力を緩和する積層コイル部品を提供する。
【解決手段】積層コイル部品1は、素体2と、素体内に配置されたコイル5と、素体上に露出する外部電極3、4と、を備える。外部電極は、コイルと電気的に接続されている。素体は、コイルと外部電極との間に位置する応力緩和層21を含む。
【選択図】図4
特許請求の範囲【請求項１】
素体と、
前記素体内に配置されたコイルと、
前記コイルと電気的に接続され、前記素体上に露出する外部電極と、を備え、
前記素体は、前記コイルと外部電極との間に位置する応力緩和層を含む、
積層コイル部品。
続きを表示（約 690 文字）【請求項２】
前記素体において前記応力緩和層と前記応力緩和層以外の部分とは、それぞれ金属成分及び樹脂成分を含み、
前記応力緩和層における前記金属成分に対する前記樹脂成分の比率は、前記素体の前記応力緩和層以外の部分における前記金属成分に対する前記樹脂成分の比率よりも大きい、請求項１に記載の積層コイル部品。
【請求項３】
前記応力緩和層は、前記外部電極に重なっている、請求項１又は２に記載の積層コイル部品。
【請求項４】
前記応力緩和層は、第一応力緩和層を含み、
前記素体は、前記第一応力緩和層とは別の第二応力緩和層を更に含み、
前記第二応力緩和層は、前記第一応力緩和層と前記コイルとの間に位置する、請求項１又は２に記載の積層コイル部品。
【請求項５】
前記第一応力緩和層及び前記第二応力緩和層は、それぞれ金属成分及び樹脂成分を含み、
前記第二応力緩和層は、前記第一応力緩和層の前記金属成分に対する前記樹脂成分の比率とは異なる前記金属成分に対する前記樹脂成分の比率を有する、請求項４に記載の積層コイル部品。
【請求項６】
前記応力緩和層は、前記外部電極の厚さよりも大きい厚さを有する、請求項１又は２に記載の積層コイル部品。
【請求項７】
前記応力緩和層は、金属成分及び樹脂成分を含み、
前記応力緩和層の前記金属成分に対する前記樹脂成分の比率は、前記応力緩和層における前記コイルと前記外部電極との間での位置に応じて変化する、請求項１又は２に記載の積層コイル部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層コイル部品に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
素体と、素体内に配置されたコイルと、コイルと電気的に接続され素体上に露出する外部電極とを備える積層コイル部品が知られている（たとえば、特許文献１）。外部電極の表面は実装面を構成し、積層コイル部品が実装される電子機器と対向する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－００９３９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の一つの態様は、実装面に作用する応力を緩和する積層コイル部品を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様に係る積層コイル部品は、素体と、素体内に配置されたコイルと、素体上に露出する外部電極とを備える。外部電極は、コイルと電気的に接続されている。素体は、コイルと外部電極との間に位置する応力緩和層を含む。
【発明の効果】
【０００６】
本発明の一つの態様は、実装面に作用する応力を緩和する積層コイル部品を提供する。
【図面の簡単な説明】
【０００７】

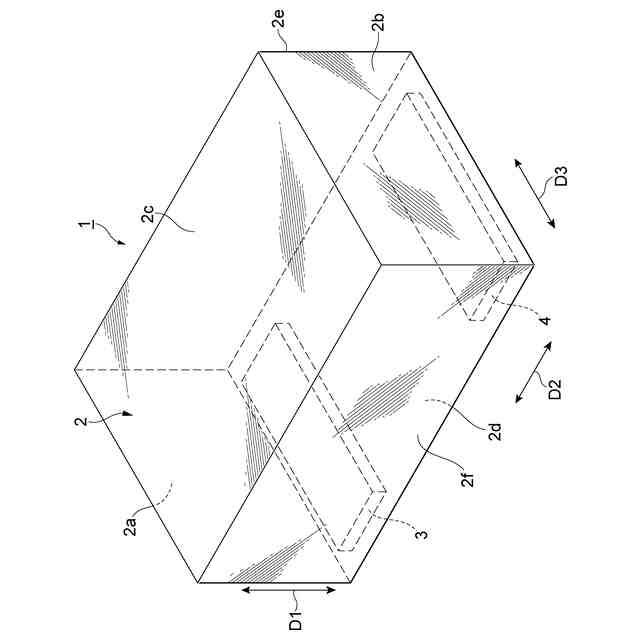

図１は、第一実施形態に係る積層コイル部品の斜視図である。

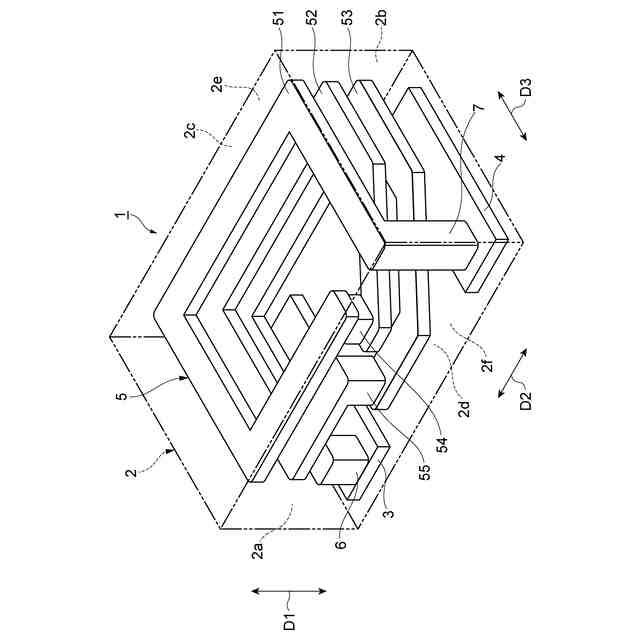

図２は、第一実施形態に係るコイルの斜視図である。

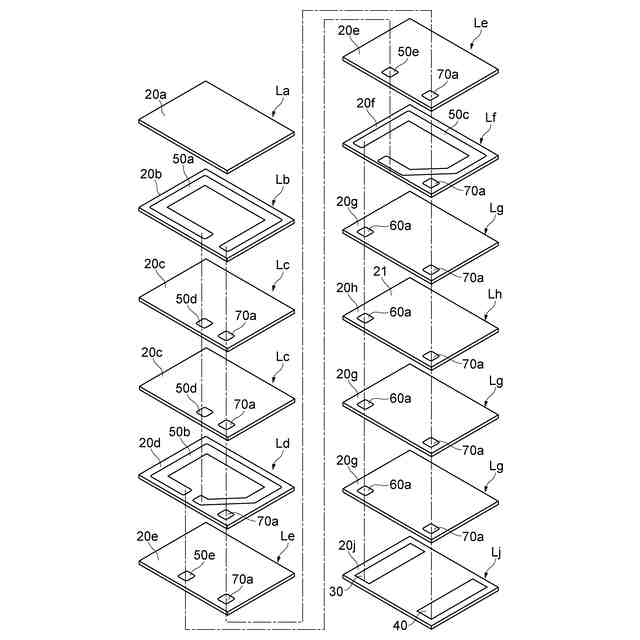

図３は、第一実施形態に係る積層コイル部品の構成を示す分解図である。

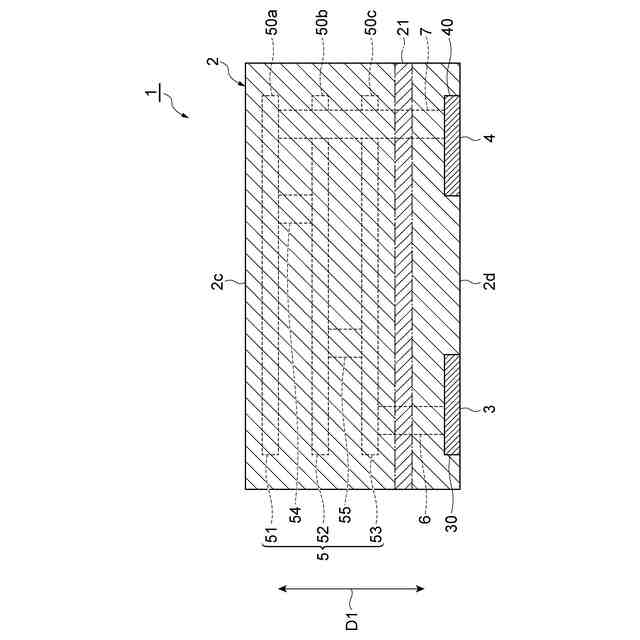

図４は、第一実施形態に係る積層コイル部品の断面の構成を示す図である。

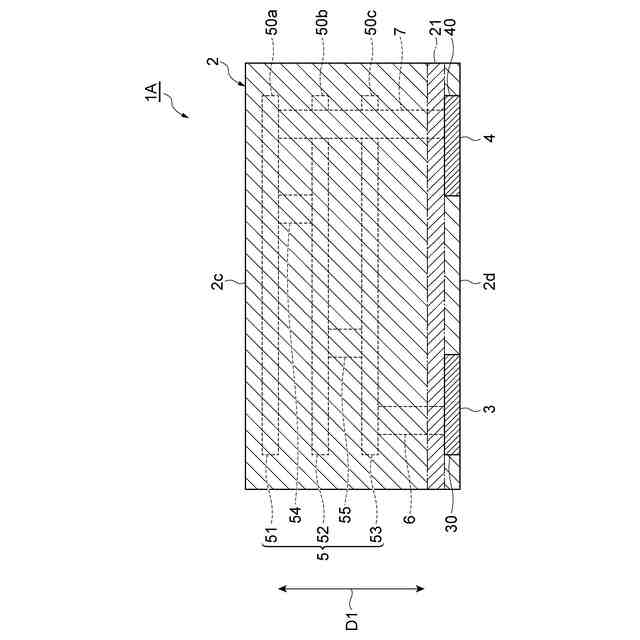

図５は、第二実施形態に係る積層コイル部品の断面の構成を示す図である。

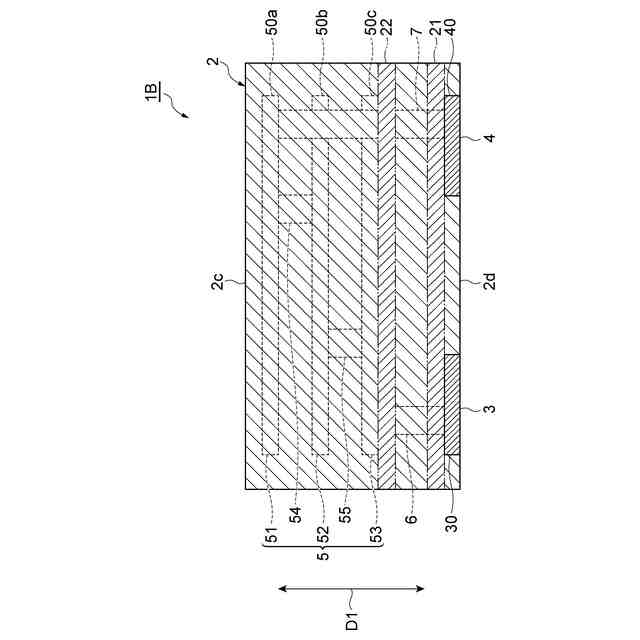

図６は、第三実施形態に係る積層コイル部品の断面の構成を示す図である。

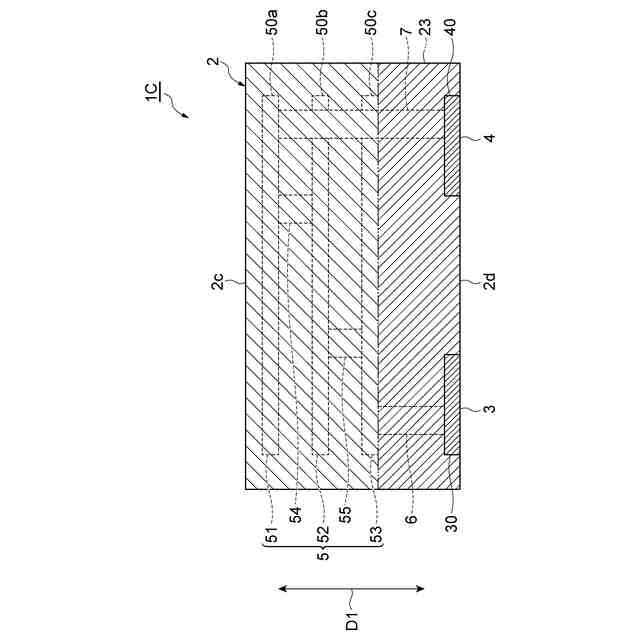

図７は、第四実施形態に係る積層コイル部品の断面の構成を示す図である。
【発明を実施するための形態】
【０００８】
以下では、図面を参照しながら本発明に係る実施形態について説明する。図面の説明において、同一又は相当する要素には同一の符号を付し、重複する説明を適宜省略する。
【０００９】
（第一実施形態）
図１～図４を参照して、第一実施形態に係る積層コイル部品１を説明する。図１は、第一実施形態に係る積層コイル部品の斜視図である。図２は、第一実施形態に係るコイルの斜視図である。図３は、第一実施形態に係る積層コイル部品の構成を示す分解図である。図４は、第一実施形態に係る積層コイル部品の断面の構成を示す図である。図１及び図２に示されるように、積層コイル部品１は、素体２と、外部電極３及び外部電極４と、コイル５と、第一接続導体６及び第二接続導体７と、を備えている。
【００１０】
素体２は、直方体形状を呈している。直方体形状には、角部及び稜線部が面取りされている直方体の形状、及び、角部及び稜線部が丸められている直方体の形状が含まれる。素体２は、外面として、一対の端面２ａ，２ｂと、一対の主面２ｃ，２ｄと、一対の側面２ｅ，２ｆと、を有している。端面２ａ，２ｂは、互いに対向している。主面２ｃ，２ｄは、互いに対向している。側面２ｅ，２ｆは、互いに対向している。以下では、主面２ｃ，２ｄの対向方向を第一方向Ｄ１、端面２ａ，２ｂの対向方向を第二方向Ｄ２、及び、側面２ｅ，２ｆの対向方向を第三方向Ｄ３とする。第一方向Ｄ１、第二方向Ｄ２、及び第三方向Ｄ３は互いに略直交している。
（【００１１】以降は省略されています）
