公開番号2025114902
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009127
出願日2024-01-25
発明の名称電力供給システム及び移動体
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類H02J 1/00 20060101AFI20250730BHJP(電力の発電,変換,配電)
要約【課題】第1蓄電装置の出力電圧と第2蓄電装置の出力電圧とに差が生じた場合であっても、過電流の発生を抑制する電力供給システムを提供する。
【解決手段】電力供給システム10は、電力供給回路の第1配線28a上に設けられた第1切替器34aと、電力供給回路の第2配線30a上に設けられた第2切替器36aと、第1切替器を迂回する第3配線38a上に設けられた第3切替器40aと、第3配線と第2配線と接続される第4配線44a上に設けられた第4切替器46aと、第3配線上の第1部位84a、第4配線上の第2部位86a及び第3配線上の第3部位88aのうち少なくとも2つの部位に配置された抵抗と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
蓄電装置から負荷装置に電力を供給する電力供給回路を有する電力供給システムであって、
前記電力供給回路に備えられた正極配線と負極配線とのうちの一方である第１配線と、
前記第１配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第１切替器と、
前記正極配線と前記負極配線とのうちの他方である第２配線と、
前記第２配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第２切替器と、
前記第１切替器を迂回する第３配線と、
前記第３配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第３切替器と、
前記第３切替器よりも前記負荷装置に近い第１ノードにおいて前記第３配線と接続され、前記第２切替器よりも前記蓄電装置に近い第２ノードにおいて前記第２配線と接続される第４配線と、
前記第４配線上に設けられ、前記第３配線と前記第２配線との間を接続する接続状態と、前記第３配線と前記第２配線との間を遮断する遮断状態とを切り替える第４切替器と、
前記第３配線のうちの前記蓄電装置と前記第１ノードとの間に位置する部位である第１部位、前記第４配線上の部位である第２部位、及び、前記第３配線のうちの前記第１ノードと前記負荷装置との間に位置する部位である第３部位のうち少なくとも２つの部位に配置された抵抗と、
を備える、電力供給システム。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載の電力供給システムにおいて、
前記抵抗は、前記第１部位、前記第２部位及び前記第３部位の３か所に配置される、電力供給システム。
【請求項３】
請求項１に記載の電力供給システムにおいて、
前記抵抗は、前記第１部位及び前記第２部位の２か所に配置される、電力供給システム。
【請求項４】
請求項１に記載の電力供給システムにおいて、
前記抵抗は、前記第２部位及び前記第３部位の２か所に配置される、電力供給システム。
【請求項５】
請求項１に記載の電力供給システムにおいて、
前記抵抗は、前記第１部位及び前記第３部位の２か所に配置される、電力供給システム。
【請求項６】
蓄電装置から負荷装置に電力を供給する電力供給回路を有する電力供給システムであって、
前記電力供給回路に備えられた正極配線と負極配線とのうちの一方の配線である第１配線と、
前記第１配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第１切替器と、
前記正極配線と前記負極配線とのうちの他方の配線である第２配線と、
前記第２配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第２切替器と、
前記第１切替器を迂回する第３配線と、
前記第３配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第３切替器と、
前記第３配線上に設けられ、前記第３切替器と直列に接続された第１抵抗と、
前記第１切替器よりも前記負荷装置に近い第３ノードにおいて前記第１配線と接続され、前記第２切替器よりも前記蓄電装置に近い第４ノードにおいて前記第２配線と接続される第４配線と、
前記第４配線上に設けられ、前記第３配線と前記第２配線との間を接続する接続状態と、前記第３配線と前記第２配線との間を遮断する遮断状態とを切り替える第４切替器と、
前記第４配線上に設けられ、前記第４切替器と直列に接続された第２抵抗と、
を備える、電力供給システム。
【請求項７】
請求項１～６のいずれか１項に記載の電力供給システムにおいて、
前記負荷装置は、平滑コンデンサを有し、
前記平滑コンデンサを充電する場合、前記第１切替器を前記遮断状態とし、前記第２切替器を前記接続状態とし、前記第３切替器を前記接続状態とし、前記第４切替器を前記遮断状態とする、電力供給システム。
【請求項８】
請求項１～６のいずれか１項に記載の電力供給システムにおいて、
前記蓄電装置から前記負荷装置に電力を供給する場合、前記第１切替器を前記接続状態とし、前記第２切替器を前記接続状態とし、前記第３切替器を前記遮断状態とし、前記第４切替器を前記遮断状態とする、電力供給システム。
【請求項９】
請求項１～６のいずれか１項に記載の電力供給システムにおいて、
前記負荷装置は、平滑コンデンサを有し、
前記平滑コンデンサを放電させる場合、前記第１切替器を前記遮断状態とし、前記第２切替器を前記接続状態とし、前記第３切替器を前記遮断状態とし、前記第４切替器を前記接続状態とする、電力供給システム。
【請求項１０】
請求項１～６のいずれか１項に記載の電力供給システムにおいて、
前記蓄電装置を放電させる場合、前記第１切替器を前記接続状態とし、前記第２切替器を前記遮断状態とし、前記第３切替器を前記遮断状態とし、前記第４切替器を前記接続状態とする、電力供給システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電力供給システム及び移動体に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
下記の特許文献１には、高圧バッテリとモータジェネレータとを備える電力供給システムが開示されている。高圧バッテリとモータジェネレータとの間には、３つのリレーと、抵抗体（プレチャージ抵抗）と、コンデンサ（平滑コンデンサ）と、降圧コンバータとが介在する。この電力供給システムでは、３つのリレーのオンとオフとを制御することによって、抵抗体を介してコンデンサのプレチャージを行うことができる。また、この電力供給システムでは、３つのリレーのオンとオフとを制御することによって、コンデンサに蓄積された電荷を抵抗体を介して放電することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１４１９５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
より良好な電力供給システム及び移動体が待望されている。
【０００５】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、蓄電装置から負荷装置に電力を供給する電力供給回路を有する電力供給システムであって、前記電力供給回路に備えられた正極配線と負極配線とのうちの一方である第１配線と、前記第１配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第１切替器と、前記正極配線と前記負極配線とのうちの他方である第２配線と、前記第２配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第２切替器と、前記第１切替器を迂回する第３配線と、前記第３配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第３切替器と、前記第３切替器よりも前記負荷装置に近い第１ノードにおいて前記第３配線と接続され、前記第２切替器よりも前記蓄電装置に近い第２ノードにおいて前記第２配線と接続される第４配線と、前記第４配線上に設けられ、前記第３配線と前記第２配線との間を接続する接続状態と、前記第３配線と前記第２配線との間を遮断する遮断状態とを切り替える第４切替器と、前記第３配線のうちの前記蓄電装置と前記第１ノードとの間に位置する部位である第１部位、前記第４配線上の部位である第２部位、及び、前記第３配線のうちの前記第１ノードと前記負荷装置との間に位置する部位である第３部位のうち少なくとも２つの部位に配置された抵抗と、を備える、電力供給システムである。
【０００７】
本開示の第２の態様は、蓄電装置から負荷装置に電力を供給する電力供給回路を有する電力供給システムであって、前記電力供給回路に備えられた正極配線と負極配線とのうちの一方の配線である第１配線と、前記第１配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第１切替器と、前記正極配線と前記負極配線とのうちの他方の配線である第２配線と、前記第２配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第２切替器と、前記第１切替器を迂回する第３配線と、前記第３配線上に設けられ、前記蓄電装置と前記負荷装置との間を接続する接続状態と、前記蓄電装置と前記負荷装置との間を遮断する遮断状態とを切り替える第３切替器と、前記第３配線上に設けられ、前記第３切替器と直列に接続された第１抵抗と、前記第１切替器よりも前記負荷装置に近い第３ノードにおいて前記第１配線と接続され、前記第２切替器よりも前記蓄電装置に近い第４ノードにおいて前記第２配線と接続される第４配線と、前記第４配線上に設けられ、前記第３配線と前記第２配線との間を接続する接続状態と、前記第３配線と前記第２配線との間を遮断する遮断状態とを切り替える第４切替器と、前記第４配線上に設けられ、前記第４切替器と直列に接続された第２抵抗と、を備える、電力供給システムである。
【０００８】
本開示の第３の態様は、第１の態様による電力供給システムを備える、移動体である。
【発明の効果】
【０００９】
本発明により、より良好な電力供給システム及び移動体を提供できる。
【図面の簡単な説明】
【００１０】
図１は、第１の実施形態における電力供給システムの模式図である。
図２は、第１の実施形態における制御装置の制御ブロック図である。
図３は、第１の実施形態における電力供給システムの動作を示すフローチャートである。
図４は、第１の実施形態におけるシステム起動準備処理での電力供給システムの動作を示す図である。
図５は、第１の実施形態におけるシステム作動処理での電力供給システムの動作を示す図である。
図６は、第１の実施形態におけるシステムシャットダウン処理での電力供給システムの動作を示す図である。

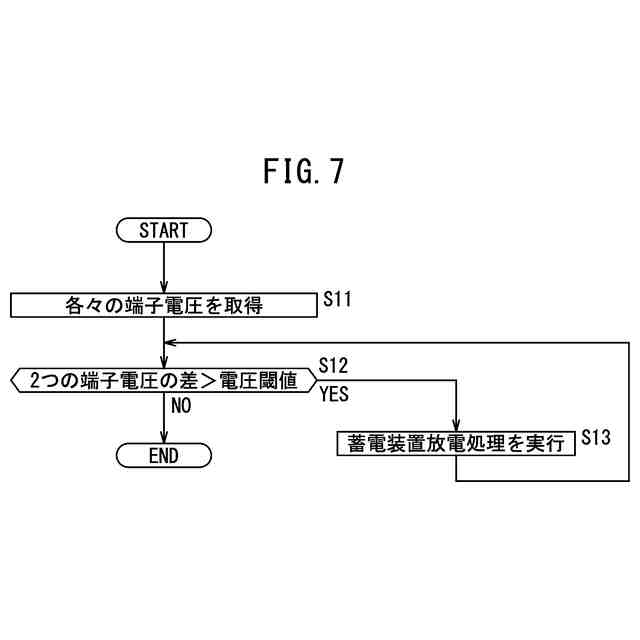

図７は、第１の実施形態における放電要否判定処理の処理フローである。
図８は、第１の実施形態における蓄電装置放電処理での電力供給システムの動作を示す図である。

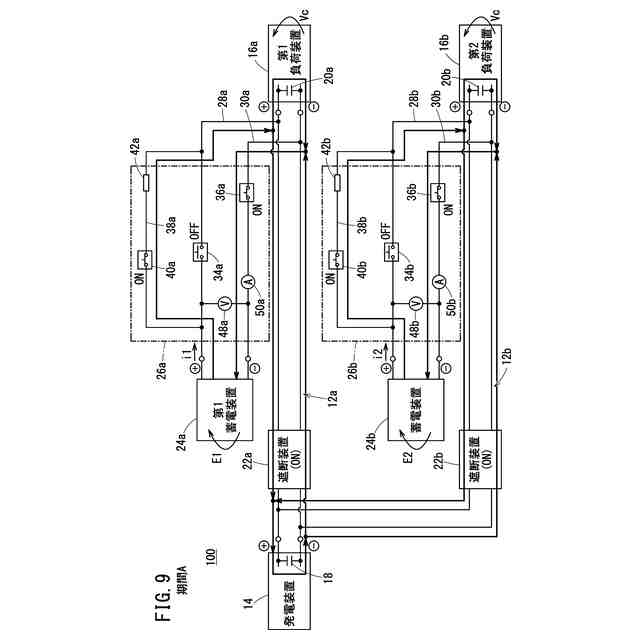

図９は、比較例の電力供給システムの動作を示す図である。
図１０は、比較例の電力供給システムの動作を示す図である。
図１１は、比較例の電力供給システムの動作を示す図である。
図１２Ａは、比較例の時間－電圧を示すタイムチャートである。図１２Ｂは、比較例の時間－電流を示すタイムチャートである。
図１３は、システム起動準備処理中に第４切替器が誤動作して接続状態（ＯＮ）となった場合の電力供給システムの状態を示す図である。
図１４は、システム作動処理中に第４切替器が誤動作して接続状態（ＯＮ）となった場合の電力供給システムの状態を示す図である。
図１５は、蓄電装置放電処理中に第３切替器が誤動作して接続状態（ＯＮ）となった場合の電力供給システムの状態を示す図である。
図１６は、移動体の模式図である。
図１７は、第２の実施形態における電力供給システムの模式図である。
図１８は、第３の実施形態における電力供給システムの模式図である。
図１９は、第４の実施形態における電力供給システムの模式図である。
図２０は、第５の実施形態における電力供給システムの模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
