公開番号2025115861
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010554
出願日2024-01-26
発明の名称ユニットクーラ
出願人株式会社マキシス工業
代理人弁理士法人第一国際特許事務所
主分類F25D 21/06 20060101AFI20250731BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷却効率が高い熱交換器を有するとともに、デフロストを効率よく行えるユニットクーラを提供する。
【解決手段】ユニットクーラは、空気が通過する筐体と、前記筐体内に空気を導入するファンを備えたファン装置と、前記筐体内に配置された熱交換器と、を有し、前記熱交換器は、複数の第1孔及び第2孔を備えた複数のフィンと、前記フィンの前記第1孔を貫通する冷却用配管と、前記フィンの前記第2孔を貫通するデフロスト用配管とを有し、前記フィンの並び方向に沿って前記フィンを見たときに、4つの前記第1孔の間に1つの前記第2孔が配置される領域と、4つの前記第1孔の間に前記第2孔が配置されない領域とが存在する。
【選択図】図3

特許請求の範囲【請求項１】
空気が通過する筐体と、
前記筐体内に空気を導入するファンを備えたファン装置と、
前記筐体内に配置された熱交換器と、を有し、
前記熱交換器は、複数の第１孔及び第２孔を備えた複数のフィンと、前記フィンの前記第１孔を貫通する冷却用配管と、前記フィンの前記第２孔を貫通するデフロスト管とを有し、
前記フィンの並び方向に沿って前記フィンを見たときに、４つの前記第１孔の間に１つの前記第２孔が配置される領域と、４つの前記第１孔の間に前記第２孔が配置されない領域とが存在する、
ことを特徴とするユニットクーラ。
続きを表示（約 370 文字）【請求項２】
前記フィンの並び方向に沿って前記フィンを見たときに、前記第１孔は、水平方向と鉛直方向とに沿って整列し、前記第２孔は、千鳥状に配置される、
ことを特徴とする請求項１に記載のユニットクーラ。
【請求項３】
前記フィンの並び方向のピッチは４～１０ｍｍであり、前記冷却用配管は３／８インチ管であり、前記デフロスト管より細い、
ことを特徴とする請求項１に記載のユニットクーラ。
【請求項４】
前記デフロスト管は、内部に温ブライン又はホットガスが通過するデフロスト用配管である、
ことを特徴とする請求項１に記載のユニットクーラ。
【請求項５】
前記デフロスト管は、線状又は棒状のヒータである、
ことを特徴とする請求項１に記載のユニットクーラ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ユニットクーラに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
大型の冷蔵庫や冷凍庫等に冷気を供給するユニットクーラは、筐体外部から取り入れた外気を筐体内部の熱交換器を介して冷却し、その冷気を冷蔵庫や冷凍庫内に供給するように構成されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１５４７８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
冷却効率が高い熱交換器を有するとともに、熱交換器のフィンなどに霜が付着することを抑制できるユニットクーラが求められている。このため、熱交換器において、フィンと、冷却用配管と、デフロスト管との関係が重要である。
【０００５】
本発明は、かかる課題に鑑みてなされたものであり、冷却効率が高い熱交換器を有するとともに、デフロストを効率よく行えるユニットクーラを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明によるユニットクーラは、
空気が通過する筐体と、
前記筐体内に空気を導入するファンを備えたファン装置と、
前記筐体内に配置された熱交換器と、を有し、
前記熱交換器は、複数の第１孔及び第２孔を備えた複数のフィンと、前記フィンの前記第１孔を貫通する冷却用配管と、前記フィンの前記第２孔を貫通するデフロスト管とを有し、
前記フィンの並び方向に沿って前記フィンを見たときに、４つの前記第１孔の間に１つの前記第２孔が配置される領域と、４つの前記第１孔の間に前記第２孔が配置されない領域とが存在する、ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、冷却効率が高い熱交換器を有するとともに、熱交換器のフィンなどに霜が付着することを抑制できるユニットクーラを提供することができる。
【図面の簡単な説明】
【０００８】

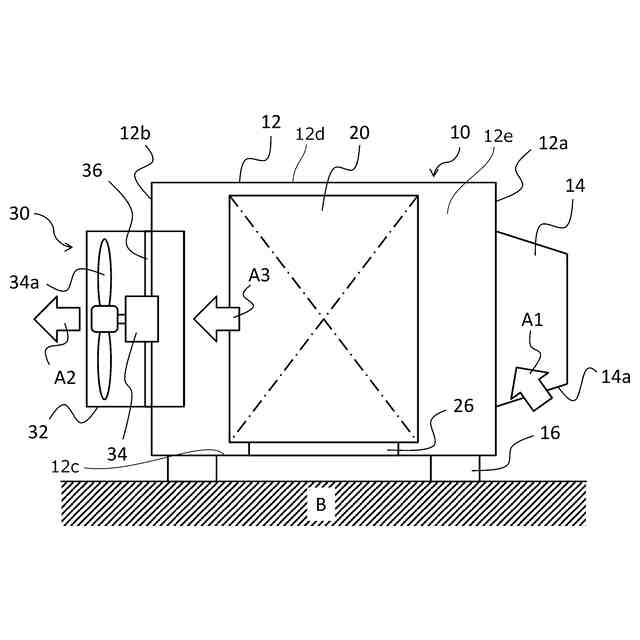

図１は、本実施形態にかかるユニットクーラの概略を示す縦断面図である。
図２は、熱交換器の一部を示す斜視図である。

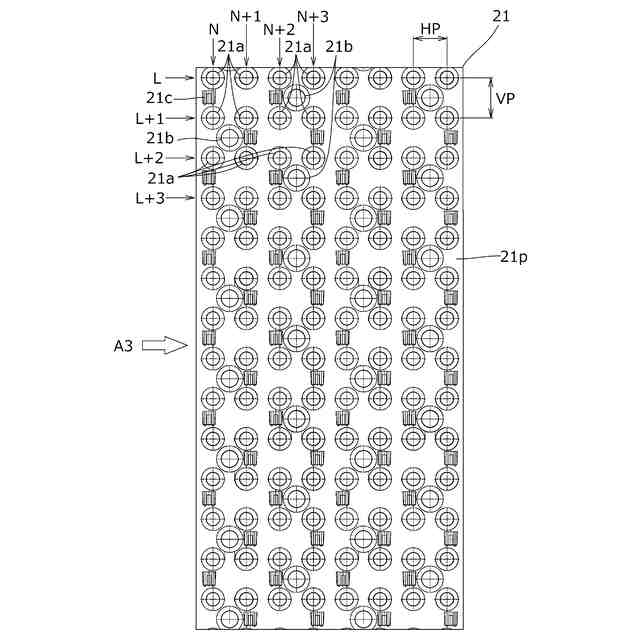

図３は、組付け前のフィンを表面に直交する方向から見た図である。
図４は、図２に示すフィンを拡大して示す斜視図である。
図５は、組付直前のフィンの一部を示す斜視図である。
図６は、冷却用配管の拡管工程を示す断面模式図である。
図７は、通過開口比率を説明するためにフィンの表面の一部をモデル化して示す図である。
図８は、伝面係数を説明するためにフィンの表面の一部をモデル化して示す図である。
図９は、比較例としてのフィンを示す図である。
図１０は、実施例としてのフィンを示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して、本発明の実施形態について説明する。
図１は、本実施形態にかかるユニットクーラ１０の概略を示す縦断面図である。
【００１０】
図１に示すように、本実施形態のユニットクーラ１０は、内部に閉空間を形成する筐体１２と、当該筐体１２の内部に配置される熱交換器２０と、上記筐体１２に取り付けられる吸入フード１４と、上記筐体１２に取り付けられるファン装置３０と、を備えている。ただし、吸入フード１４は配設しなくてもよい。
（【００１１】以降は省略されています）
