公開番号2025116749
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011365
出願日2024-01-29
発明の名称ポリビニルアルコール系樹脂フィルム、および、該ポリビニルアルコール系樹脂フィルムの製造方法
出願人日東電工株式会社
代理人弁理士法人籾井特許事務所
主分類G02B 5/30 20060101AFI20250801BHJP(光学)
要約【課題】フィルム表面の傷の発生が抑制され、外観に優れたポリビニルアルコール系樹脂フィルム、および、その製造方法を提供すること。
【解決手段】本発明のポリビニルアルコール系樹脂フィルムは、厚みが45μm以下であり、吸水率が1%～10%であり、40℃、90%RHで2時間調湿後のステンレス板に対する静摩擦係数が2.55以下であり、長尺状であり、幅が2000mm以上である、ポリビニルアルコール系樹脂フィルムであって該ポリビニルアルコール系樹脂の平均重合度が3000以上である。
【選択図】図1
特許請求の範囲【請求項１】
厚みが４５μｍ以下であり、
吸水率が１％～１０％であり、
４０℃、９０％ＲＨで２時間調湿後のステンレス板に対する静摩擦係数が２．５５以下であり、
長尺状であり、幅が２０００ｍｍ以上であり、
平均重合度が３０００以上であるポリビニルアルコール系樹脂を含む、ポリビニルアルコール系樹脂フィルム。
続きを表示（約 700 文字）【請求項２】
算術平均表面粗さＲａが０．０５μｍ以下である、請求項１に記載のポリビニルアルコール系樹脂フィルム。
【請求項３】
幅方向の厚みのバラつきが１μｍ以下である、請求項２に記載のポリビニルアルコール系樹脂フィルム。
【請求項４】
前記ポリビニルアルコール系樹脂を含む溶液を基材に塗布して形成された層である、請求項３に記載のポリビニルアルコール系樹脂フィルム。
【請求項５】
偏光子の製造に用いられる、請求項１に記載のポリビニルアルコール系樹脂フィルム。
【請求項６】
ポリビニルアルコール系樹脂を含む溶液を基材に塗布してポリビニルアルコール系樹脂層を形成し、中間積層体を作製することと；該中間積層体を１３０℃以上で加熱しながら乾式延伸することと；をこの順に含む、４０℃、９０％ＲＨで２時間調湿後のステンレス板に対する静摩擦係数が２．５５以下であるポリビニルアルコール系樹脂フィルムの製造方法。
【請求項７】
４０℃、９０％ＲＨで２時間調湿後のステンレス板に対する静摩擦係数が２．５５以下であるポリビニルアルコール系樹脂フィルムを二色性物質で染色することを含む、偏光子の製造方法。
【請求項８】
ポリビニルアルコール系樹脂を含む溶液を基材に塗布してポリビニルアルコール系樹脂層を形成し、中間積層体を作製することと；該中間積層体を１３０℃以上で加熱しながら乾式延伸することと；をこの順に含み、前記ポリビニルアルコール系樹脂フィルムを得ることをさらに含む、請求項７に記載の偏光子の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリビニルアルコール系樹脂フィルム、および、該ポリビニルアルコール系樹脂フィルムの製造方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ポリビニルアルコール系樹脂フィルムは、パッケージ材料などの様々な用途に用いられている（例えば、特許文献１）。また、ポリビニルアルコール系樹脂フィルムの用途として、画像表示装置等に用いられる偏光子が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４３２９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、有機ＥＬディスプレイの高精細化、および、バーチャルリアリティー（ＶＲ）用途でのレンズ拡大投影などより高い外観水準を満たす光学部材が求められている。そのため、フィルム表面の傷の発生が抑制され、優れた外観を有するポリビニルアルコール系樹脂フィルムが求められている。
【課題を解決するための手段】
【０００５】
１．本発明の実施形態のポリビニルアルコール系樹脂フィルムは、厚みが４５μｍ以下であり、吸水率が１％～１０％であり、４０℃、９０％ＲＨで２時間調湿後のステンレス板に対する静摩擦係数が２．５５以下であり、長尺状であり、幅が２０００ｍｍ以上であり、該平均重合度が３０００以上であるポリビニルアルコール系樹脂を含む。
２．上記１に記載のポリビニルアルコール系樹脂フィルムは、算術平均表面粗さＲａが０．０５μｍ以下であってもよい。
３．上記１または２に記載のポリビニルアルコール系樹脂フィルムは、幅方向の厚みのバラつきが１μｍ以下であってもよい。
４．上記１から３のいずれかに記載のポリビニルアルコール系樹脂フィルムは、上記ポリビニルアルコール系樹脂を含む溶液を基材に塗布して形成された層であってもよい。
５．上記１から４のいずれかに記載のポリビニルアルコール系樹脂フィルムは、偏光子の製造に用いられれてもよい。
６．本発明の別の実施形態においては、４０℃、９０％ＲＨで２時間調湿後のステンレス板に対する静摩擦係数が２．５５以下であるポリビニルアルコール系樹脂フィルムの製造方法が提供される。このポリビニルアルコール系樹脂フィルムの製造方法は、ポリビニルアルコール系樹脂を含む溶液を基材に塗布してポリビニルアルコール系樹脂層を形成し、中間積層体を作製することと；該中間積層体を１３０℃以上で加熱しながら乾式延伸することと；をこの順に含む。
７．本発明のさらに別の局面においては、偏光子の製造方法が提供される。本発明の実施形態の偏光子の製造方法は、４０℃、９０％ＲＨで２時間調湿後のステンレス板に対する静摩擦係数が２．５５以下であるポリビニルアルコール系樹脂フィルムを二色性物質で染色することを含む。
８．上記７に記載の偏光子の製造方法は、ポリビニルアルコール系樹脂を含む溶液を基材に塗布してポリビニルアルコール系樹脂層を形成し、中間積層体を作製することと；該中間積層体を１３０℃以上で加熱しながら乾式延伸することと；をこの順に含み、上記ポリビニルアルコール系樹脂フィルムを得ることをさらに含んでいてもよい。
【発明の効果】
【０００６】
本発明の実施形態によれば、様々な製造工程に供されても、フィルム表面の傷の発生が抑制され、外観に優れたポリビニルアルコール系樹脂フィルム、および、その製造方法が提供される。
【図面の簡単な説明】
【０００７】

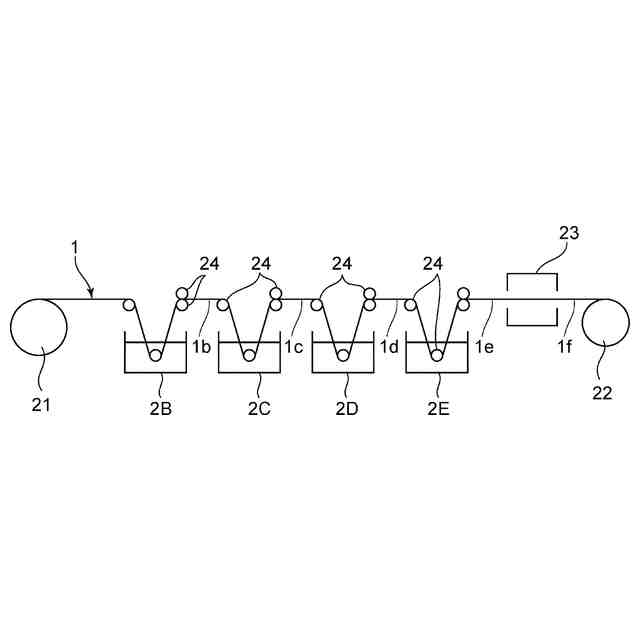

本発明の１つの実施形態による偏光子の製造方法を説明するための概略図である。
【発明を実施するための形態】
【０００８】
Ａ．ポリビニルアルコール系樹脂フィルム
本発明の実施形態のポリビニルアルコール（以下、ＰＶＡともいう）系樹脂フィルムは、厚みが４５μｍ以下であり、吸水率が１％～１０％であり、４０℃、９０％ＲＨで２時間調湿後のステンレス板に対する静摩擦係数が２．５５以下であり、長尺状であり、幅が２０００ｍｍ以上であり、平均重合度が３０００以上であるポリビニルアルコール系樹脂を含む。ポリビニルアルコール系樹脂フィルムは様々な用途に用いられる。また、長尺状の樹脂フィルムは、代表的には、ロールに接触しながら搬送され、各工程に供される。その結果、ＰＶＡ系樹脂フィルムの表面にキズがつき、フィルムの外観が悪くなる場合がある。フィルムの外観が悪化する一因として、フィルムの置かれる環境（例えば、湿度）が変化することで、ＰＶＡ系樹脂フィルム表面の抵抗力が変化し、ロールとの接触による摩擦でＰＶＡ系樹脂フィルム表面にキズが発生すると考えられる。なお、これらのキズは従来の画像表示装置では問題とならない程度の微細なキズである。本発明の実施形態のポリビニルアルコール系樹脂フィルムは、ロールに接触させながら搬送する場合であっても、製造環境および製造工程の種類によるフィルム表面の抵抗力への影響が抑制されＰＶＡ系樹脂フィルム表面へのキズが抑制され得る。
【０００９】
ＰＶＡ系樹脂フィルムの厚みは、４５μｍ以下であり、好ましくは３０μｍ以下であり、より好ましくは２０μｍ以下であり、さらに好ましくは１０μｍ以下である。ＰＶＡ系樹脂フィルムの厚みは例えば、は１μｍ以上である。ＰＶＡ系樹脂フィルムの厚みが上記範囲であれば、フィルム表面のキズの発生が抑制され、外観に優れたポリビニルアルコール系樹脂フィルムが得られ得る。
【００１０】
ＰＶＡ系樹脂フィルムの吸水率は１％～１０％であり、好ましくは２％～９％であり、より好ましくは３％～８％であり、さらに好ましくは３．５％～７％であり、特に好ましくは４％～６％である。ＰＶＡ系樹脂フィルムの吸水率が上記範囲であれば、フィルム表面のキズの発生が抑制され、外観に優れたポリビニルアルコール系樹脂フィルムが得られ得る。本明細書において、ＰＶＡ系樹脂フィルムの吸水率は以下の方法により測定した値をいう。
＜吸水率の測定方法＞
ＰＶＡ系樹脂フィルムから１ｃｍ角の測定用サンプルを切り出す。この測定用サンプルを水分吸脱着測定装置（例えば、Ｈｉｄｅｎ社製、製品名「ＩＧＡ－ＳＯＲＰ」）にセットする。次いで、測定用サンプルを２３℃、０％ＲＨの条件で６００分保持し、さらに、４０℃、９０％ＲＨの条件で１２０分保持する。２３℃、０％ＲＨの条件で保持した後の重量Ｗ１、および、４０℃、９０％ＲＨの条件で１２０分保持した後の重量をＷ２とし、以下の式から算出する。
吸水率（％）＝（Ｗ２－Ｗ１）／Ｗ１×１００
（【００１１】以降は省略されています）
