公開番号2025116916
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011441
出願日2024-01-30
発明の名称ヘアドライヤ
出願人ミネベアミツミ株式会社
代理人個人,個人
主分類A45D 20/12 20060101AFI20250804BHJP(手持品または旅行用品)
要約【課題】乾かした後の髪の仕上がりを向上させることができるヘアドライヤを提供する。
【解決手段】ヘアドライヤ1は、筐体10と、当該筐体10に連結されるノズル20と、を備えている。前記ノズル20は、吐出口24と、複数の螺旋状の羽根22と、を備えている。前記複数の螺旋状の羽根22は前記ノズル20の内側に配置されている。
【選択図】図1
特許請求の範囲【請求項１】
筐体と、当該筐体に連結されるノズルと、を備え、
前記ノズルは、吐出口と、複数の螺旋状の羽根と、を備え、
前記複数の螺旋状の羽根は前記ノズルの内側に配置される、ヘアドライヤ。
続きを表示（約 270 文字）【請求項２】
前記複数の螺旋状の羽根は軸方向に延在している、請求項１に記載のヘアドライヤ。
【請求項３】
前記吐出口より吐出された空気は螺旋状に流れる、請求項１または２に記載のヘアドライヤ。
【請求項４】
軸方向における前記ノズルの長さをＬとし、径方向における前記ノズルの径をＤとして、０．４≦Ｄ／Ｌである、請求項１～３のいずれか１項に記載のヘアドライヤ。
【請求項５】
前記複数の螺旋状の羽根はそれぞれ、０．０６回転以上の螺旋を描く、請求項１～４のいずれか１項に記載のヘアドライヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明はヘアドライヤに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、例えばノズルの内側に整流効果を有する複数の整流羽が形成されたヘアドライヤが開示されている。複数の整流羽の働きで、ノズルから吐出される風の勢いを向上させる。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－７５１９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ヘアドライヤの分野では、例えば、髪のうねりやパサつきを改善することが求められている。
【０００５】
そこで、本発明は、乾かした後の髪の仕上がりを向上させることができるヘアドライヤを提供することを課題の１つとする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るヘアドライヤは、筐体と、当該筐体に連結されるノズルと、を備え、前記ノズルは、吐出口と、複数の螺旋状の羽根と、を備え、前記複数の螺旋状の羽根は前記ノズルの内側に配置される。
【図面の簡単な説明】
【０００７】

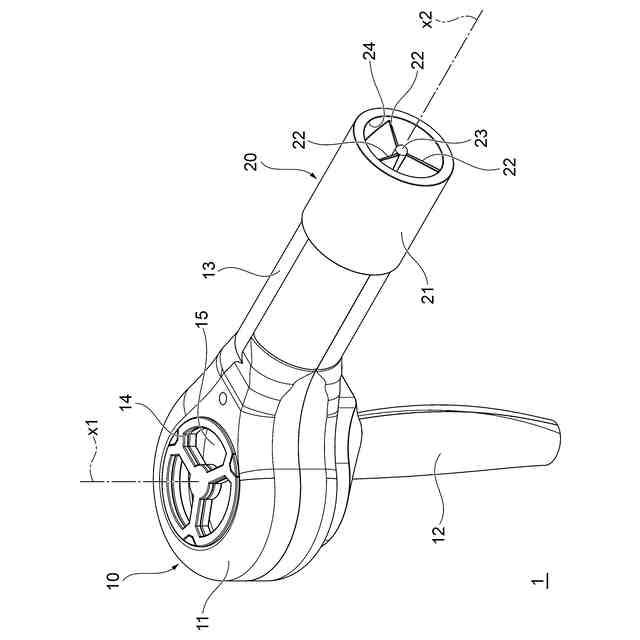

本発明の一実施形態に係るヘアドライヤ１の構造を概略的に示す斜視図である。
本発明の一実施形態に係るヘアドライヤ１の構造を概略的に示す正面図である。

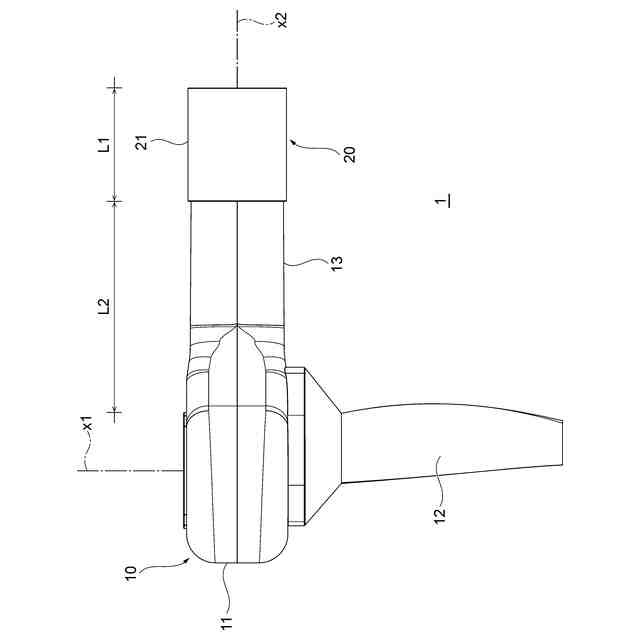

本発明の一実施形態に係るヘアドライヤ１の構造を概略的に示す側面図である。

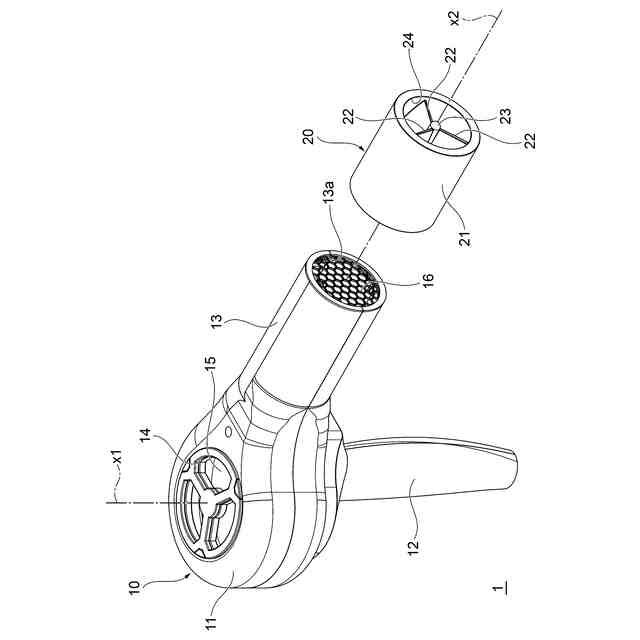

本発明の一実施形態に係るヘアドライヤ１の筐体１０からノズル２０を取り外した状態を示す分解斜視図である。
一具体例に係るノズル２０の構造を概略的に示す正面図である。
図５の６－６線に沿った断面図である。
図６の断面におけるノズル２０の断面斜視図である。
図５の８－８線に沿ったノズル２０の断面図である。
本発明の一実施形態に係るヘアドライヤ１の使用態様を示す斜視図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して、本発明の一実施形態について説明する。図１は、本発明の一実施形態に係るヘアドライヤ１の構造を概略的に示す斜視図である。図２は、ヘアドライヤ１の構造を概略的に示す正面図である。図３は、ヘアドライヤ１の構造を概略的に示す側面図である。ヘアドライヤ１は、髪に対して用いられることが意図されたドライヤである。このヘアドライヤ１は、筐体１０と、筐体１０に連結されるノズル２０と、を備えている。なお、説明の便宜上、ヘアドライヤ１に関して上下及び前後等の方向を用いて説明するが、これらの方向は、重力が作用する方向とは必ずしも一致しなくてもよい。
【０００９】
筐体１０は、本体部１１と、持ち手となる部分（以下、「ハンドル部」という。）１２と、ノズル２０を取り付けるための部分（以下、「取付部」という。）１３と、を備えている。この例では、本体部１１、ハンドル部１２及び取付部１３は、例えば、樹脂材料によって一体的に成形される。本体部１１は、全体として、上下方向に延びる第１軸線ｘ１を中心軸線とする円筒状に形成されている。本体部１１の上面には吸気口１４が形成されている。吸気口１４は、第１軸線ｘ１に沿って筐体１０内に空気を導入するための開口である。本体部１１の下面から概ね第１軸線ｘ１に沿って下方向にハンドル部１２が延在する。ハンドル部１２は、ヘアドライヤ１を持つために把持される部分である。
【００１０】
本体部１１の側面から、前後方向に延びる第２軸線ｘ２に沿った方向（以下、「軸方向」という。）に沿って前方に取付部１３が延在する。第２軸線ｘ２は第１軸線ｘ１に交差する。この例では、第２軸線ｘ２は第１軸線ｘ１に直交する。取付部１３は、例えば、本体部１１に接続される後端から前端に向かって円筒状に形成される。この円筒の中心軸線は例えば第２軸線ｘ２に一致してもよい。取付部１３の前端は開放されている。こうして、筐体１０内には、吸気口１４から取付部１３の前端まで延びる通気路１５が形成される。なお、図示される本体部１１、ハンドル部１２及び取付部１３の形状は一例であり、筐体１０の形状はこの例に限定されない。
（【００１１】以降は省略されています）
