公開番号2025115092
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009435
出願日2024-01-25
発明の名称モータおよび電子機器
出願人ミネベアミツミ株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H02K 3/50 20060101AFI20250730BHJP(電力の発電,変換,配電)
要約【課題】駆動してコイルに大電流を流した際の安定性を向上する。
【解決手段】モータは、端子を備えるステータと、前記ステータに設けられた、孔部を有するバスバーと、を備え、前記バスバーの前記孔部の側面と端子の一部分とが接続している。
【選択図】図10

特許請求の範囲【請求項１】
端子を備えるステータと、
前記ステータに設けられた、孔部を有するバスバーと、
を備え、
前記バスバーの前記孔部の側面と端子の一部分とが接続している、モータ。
続きを表示（約 740 文字）【請求項２】
前記バスバーの前記孔部は軸方向に開口し、
前記端子の一部分は軸方向に延在している、請求項１に記載のモータ。
【請求項３】
前記バスバーは、前記ステータに対して、前記端子を介して支持されている、請求項１または２に記載のモータ。
【請求項４】
前記端子を第１端子とし、前記バスバーを第１バスバーとし、
第２端子を有する前記ステータに設けられた、第２バスバーを備え、
前記第２バスバーの孔部に前記第２端子の一部分が電気接続している、請求項１または２に記載のモータ。
【請求項５】
前記ステータは、コイルを備え、
前記第２バスバーは、前記コイルと電気的に接続されている、請求項４に記載のモータ。
【請求項６】
前記第２バスバーを含む複数の第２バスバーを備え、
前記複数の第２バスバーのうち、軸方向において重なる位置にある２つの第２バスバーを含み、
前記２つの第２バスバーのそれぞれは、軸方向において、低い部分と、当該低い部分より高い部分とを備え、
軸方向において、前記２つの第２バスバーのうち、一方の第２バスバーの前記低い部分と、他方の第２バスバーの高い部分とが重なる、請求項５に記載のモータ。
【請求項７】
軸方向において、前記第１バスバーと前記第２バスバーとの間にインシュレータが配置されている、請求項４または５に記載のモータ。
【請求項８】
請求項６に記載のモータと、当該モータを収容する筐体と、を備える、電子機器。
【請求項９】
請求項６に記載のモータと、１又は複数のギアを備える、電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、モータおよび電子機器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
プリント配線基板を用いてコイルと端子とを電気的に接続するモータが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－４１３７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来のモータには、駆動してコイルに大電流を流した際の安定性の向上に関して改良の余地がある。
【０００５】
一つの側面では、駆動してコイルに大電流を流した際の安定性を向上することができる、モータおよび電子機器を提供することを目的とする。
【０００６】
一つの態様において、モータは、端子を備えるステータと、前記ステータに設けられた、孔部を有するバスバーと、を備え、前記バスバーの前記孔部の側面と端子の一部分とが接続している。
【課題を解決するための手段】
【０００７】
一つの態様によれば、モータは、駆動してコイルに大電流を流した際の安定性を向上することができる。
【図面の簡単な説明】
【０００８】
図１は、第１実施形態に係る電子機器の斜視図である。

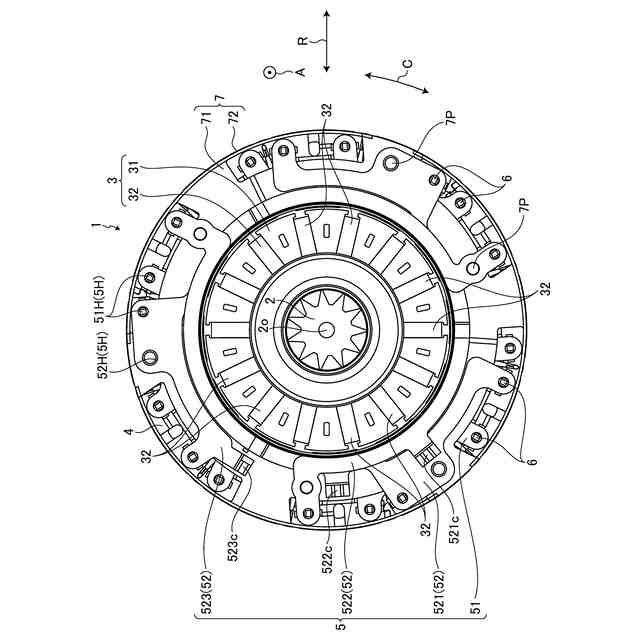

図２は、図１に示す電子機器が備えるモータの平面図である。

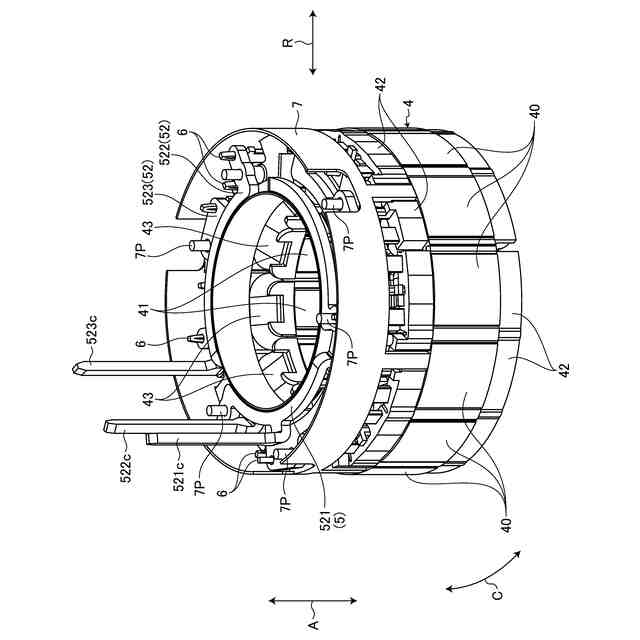

図３は、図２に示すモータの斜視図である。

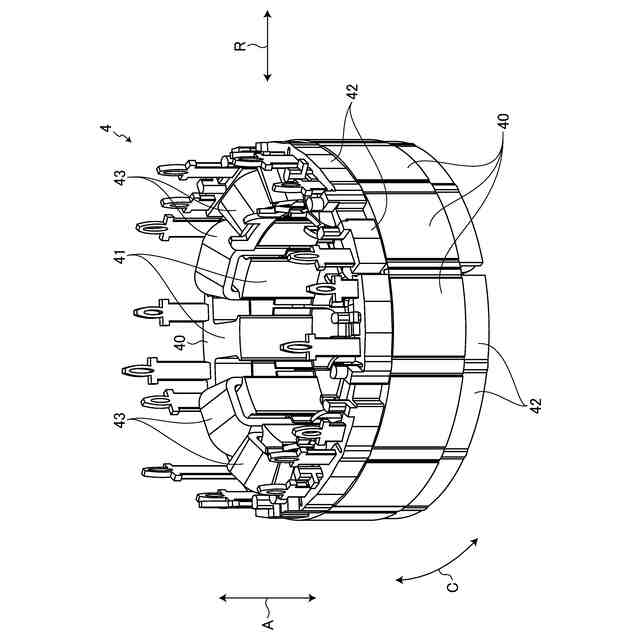

図４は、図２に示すモータが備えるステータおよび端子の斜視図である。

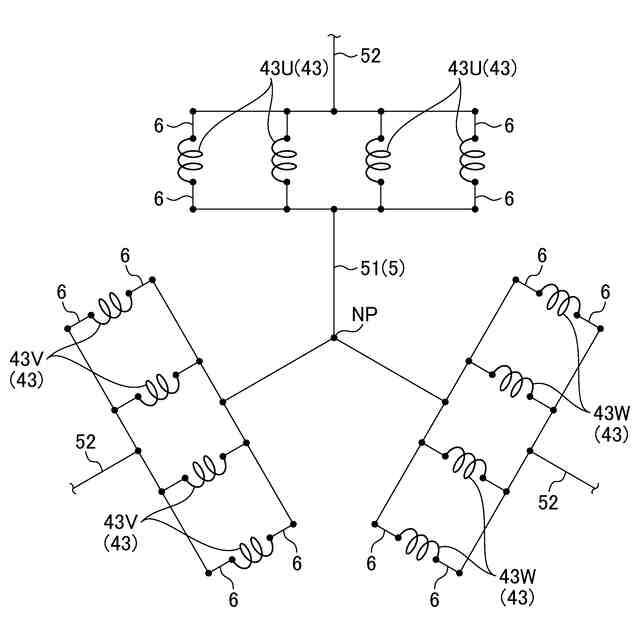

図５は、図４に示すステータが備える複数のコイルの電気回路図である。
図６は、図５に示す複数のコイルの結線図である。

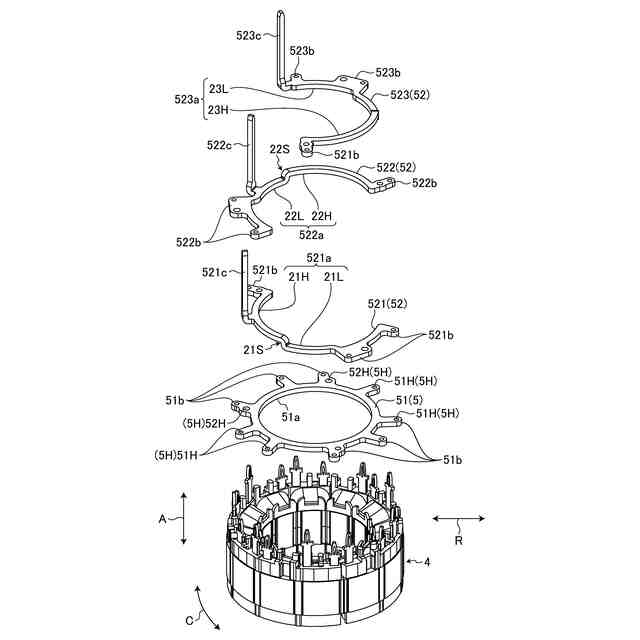

図７は、図２に示すモータが備える複数のバスバーの分解斜視図である。
図８は、図７に示す複数のバスバーのうち第２バスバーを示す斜視図である。
図９は、図２に示すモータが備えるバスバーと端子とを示す拡大断面図である。

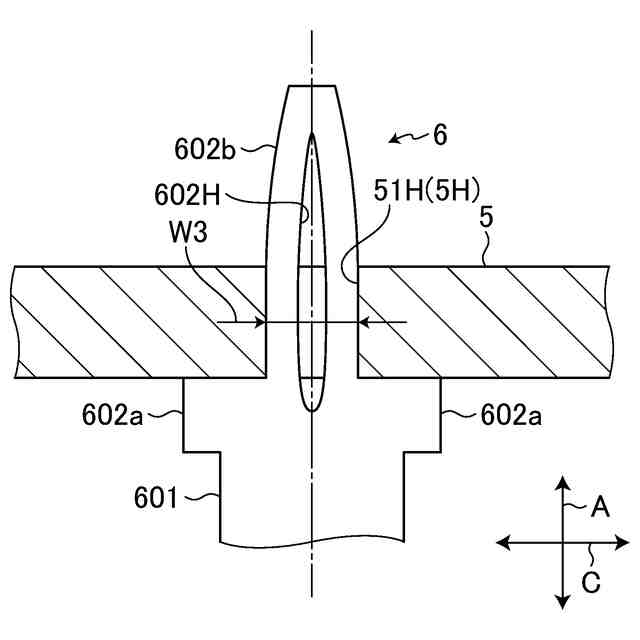

図１０は、図９に示すバスバーの第１孔部に端子を圧入した状態示す拡大断面図である。
図１１は、図３に示す端子によって第１バスバーが支持された状態を示す斜視図である。
図１２は、図３に示す端子によって第２バスバーが支持された状態を示す斜視図である。
図１３は、第２実施形態に係る電子機器が備えるモータの平面図である。
図１４は、図１３に示すモータの斜視図である。
図１５は、図１４に示すステータが備える複数のコイルの電気回路図である。
図１６は、図１５に示す複数のコイルの結線図である。
図１７は、複数のバスバーのうち第２バスバーを示す斜視図である。
図１８は、図１４に示す端子によって第１バスバーが支持された状態を示す斜視図である。
図１９は、図１４に示す端子によって第２バスバーが支持された状態を示す斜視図である。
図２０は、第３実施形態に係る電子機器が備えるモータの平面図である。
図２１は、図２０に示すモータの斜視図である。
図２２は、図２１に示すステータが備える複数のコイルの電気回路図である。
図２３は、図２２に示す複数のコイルの結線図である。
図２４は、複数のバスバーの第２バスバーを示す斜視図である。
図２５は、図２１に示す端子によって第２バスバーが支持された状態を示す斜視図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］
以下に、実施形態に係るモータ１および電子機器１００を図面に基づいて詳細に説明する。なお、図面における各要素の寸法の関係、各要素の比率などは、現実と異なる場合がある。図面の相互間においても、互いの寸法の関係や比率が異なる部分が含まれている場合がある。
【００１０】
図１は、第１実施形態に係る電子機器１００の斜視図である。電子機器１００は、例えば電動車両またはハイブリッド車両などの車両に搭載される機器である。電子機器１００は、例えば、モータ１と、モータ１を収容する筐体１０１と、第１のギア１０２と、第２のギア１０３と、を備える。
（【００１１】以降は省略されています）
