公開番号2025117048
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011695
出願日2024-01-30
発明の名称表示装置
出願人株式会社Magnolia White
代理人弁理士法人スズエ国際特許事務所
主分類H10K 59/122 20230101AFI20250804BHJP()
要約【課題】透光性に優れた表示装置を提供する。
【解決手段】一実施形態に係る表示装置は、画像を表示する表示領域に配置された第1画素と、前記表示領域に配置された透過領域と、導電性の下部および前記下部の側面から突出する端部を有する上部を含み、前記表示領域に配置された隔壁と、を備えている。前記第1画素は、前記隔壁によって囲われた複数の副画素を含む。前記透過領域は、前記隔壁によって囲われるとともに前記透過領域に入射する光の少なくとも一部を透過する複数のサブ領域を含む。
【選択図】図6
特許請求の範囲【請求項１】
画像を表示する表示領域に配置された第１画素と、
前記表示領域に配置された透過領域と、
導電性の下部、および、前記下部の側面から突出する端部を有する上部を含み、前記表示領域に配置された隔壁と、
を備え、
前記第１画素は、前記隔壁によって囲われた複数の副画素を含み、
前記透過領域は、前記隔壁によって囲われるとともに前記透過領域に入射する光の少なくとも一部を透過する複数のサブ領域を含む、
表示装置。
続きを表示（約 890 文字）【請求項２】
前記複数の副画素の各々は、
下電極と、
前記下電極を覆い、電圧の印加に応じて発光する有機層と、
前記有機層を覆い、前記隔壁の前記下部に接触した上電極と、
を含み、
前記複数のサブ領域には、前記下電極が配置されていない、
請求項１に記載の表示装置。
【請求項３】
前記複数のサブ領域には、前記有機層および前記上電極が配置されていない、
請求項２に記載の表示装置。
【請求項４】
前記複数の副画素の各々は、前記上電極を覆う光学調整層をさらに備え、
前記複数のサブ領域には、前記光学調整層が配置されていない、
請求項３に記載の表示装置。
【請求項５】
前記複数の副画素の各々は、前記光学調整層を覆う無機絶縁材料で形成された第１封止層をさらに備え、
前記複数のサブ領域には、前記第１封止層が配置されていない、
請求項４に記載の表示装置。
【請求項６】
前記隔壁の下方に位置するとともに、前記複数の副画素の各々において画素開口を有する無機絶縁材料で形成されたリブ層をさらに備え、
前記複数のサブ領域は、前記リブ層と重なっている、
請求項１に記載の表示装置。
【請求項７】
前記リブ層は、前記複数のサブ領域の少なくとも１つと重なる開口を有している、
請求項６に記載の表示装置。
【請求項８】
前記開口は、１つの前記サブ領域に並ぶ複数の線状開口を含む、
請求項７に記載の表示装置。
【請求項９】
前記開口は、１つの前記サブ領域に分散された複数のドット開口を含む、
請求項７に記載の表示装置。
【請求項１０】
前記表示領域を覆う第１樹脂層をさらに備え、
前記第１樹脂層は、前記複数のサブ領域において前記リブ層に接触している、
請求項６に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
近年、表示素子として有機発光ダイオード（ＯＬＥＤ）を適用した表示装置が実用化されている。この表示素子は、下電極と、下電極を覆う有機層と、有機層を覆う上電極とを備えている。各表示素子の上電極には、表示領域に配置された配線を通じて共通電圧が印加される。
【０００３】
また、表示素子が配列された表示領域の少なくとも一部において透光性が求められることがある。しかしながら、上記下電極や配線が金属などの遮光性を有する材料で形成されていると、表示装置の透光性が大幅に低下し得る。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－１９５６７７号公報
特開２００４－２０７２１７号公報
特開２００８－１３５３２５号公報
特開２００９－３２６７３号公報
特開２０１０－１１８１９１号公報
国際公開第２０１８／１７９３０８号
米国特許出願公開第２０２２／００７７２５１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、透光性に優れた表示装置を提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
一実施形態に係る表示装置は、画像を表示する表示領域に配置された第１画素と、前記表示領域に配置された透過領域と、導電性の下部および前記下部の側面から突出する端部を有する上部を含み、前記表示領域に配置された隔壁と、を備えている。前記第１画素は、前記隔壁によって囲われた複数の副画素を含む。前記透過領域は、前記隔壁によって囲われるとともに前記透過領域に入射する光の少なくとも一部を透過する複数のサブ領域を含む。
【図面の簡単な説明】
【０００７】

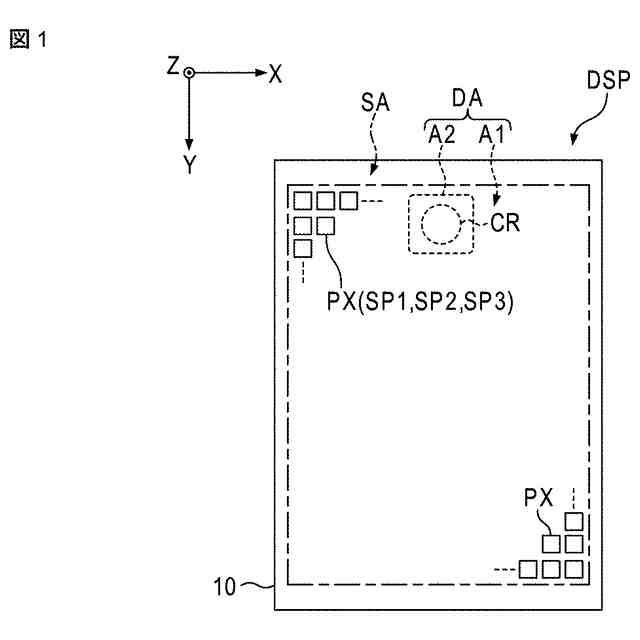

図１は、第１実施形態に係る表示装置の構成例を示す図である。
図２は、副画素がそれぞれ備える画素回路に適用可能な構成の一例を示す回路図である。

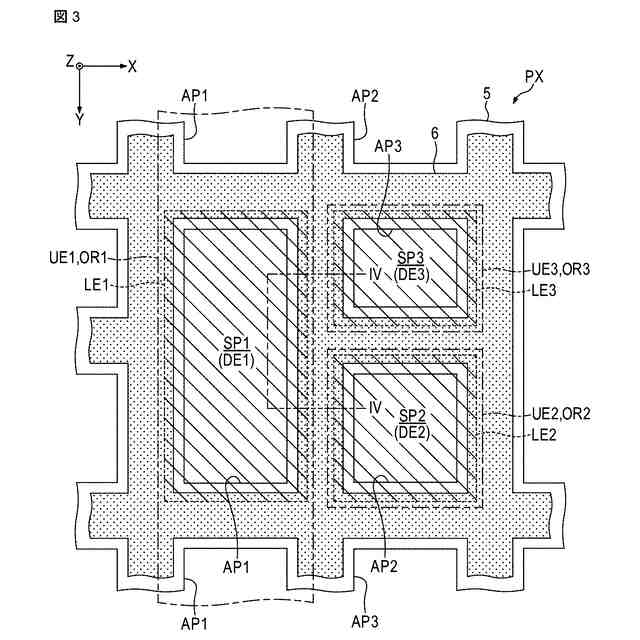

図３は、１つの画素における副画素のレイアウトの一例を示す概略的な平面図である。
図４は、図３中のＩＶ－ＩＶ線に沿う表示パネルの概略的な断面図である。

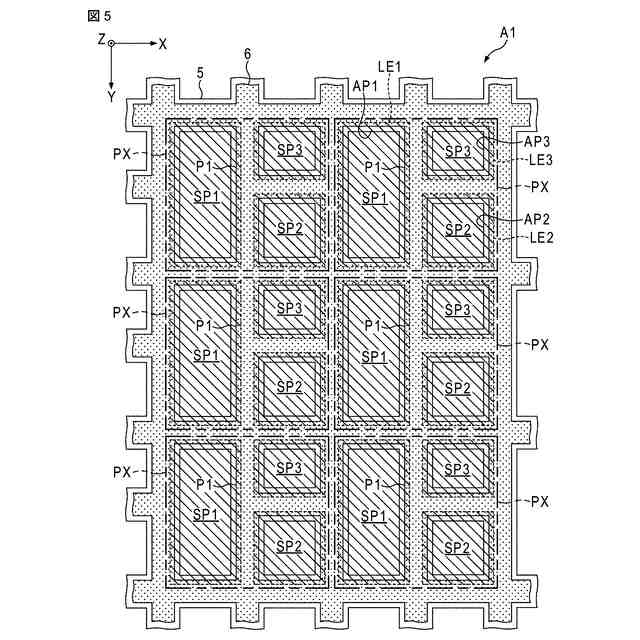

図５は、第１領域の一部を示す概略的な平面図である。

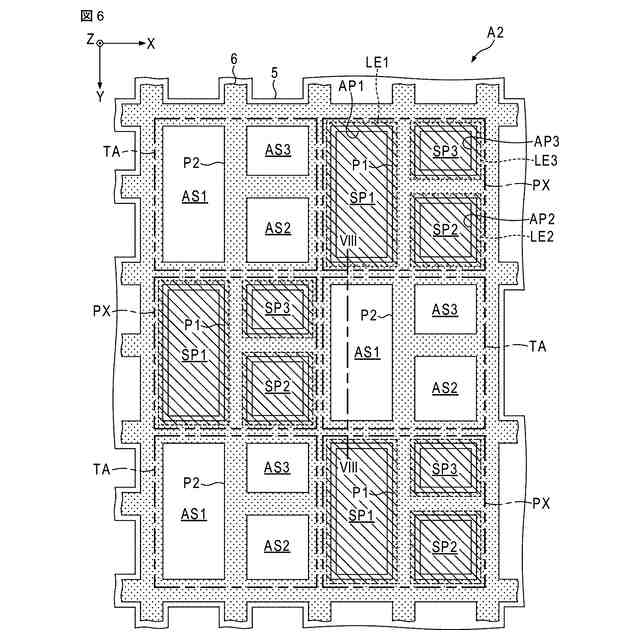

図６は、第２領域の一部を示す概略的な平面図である。

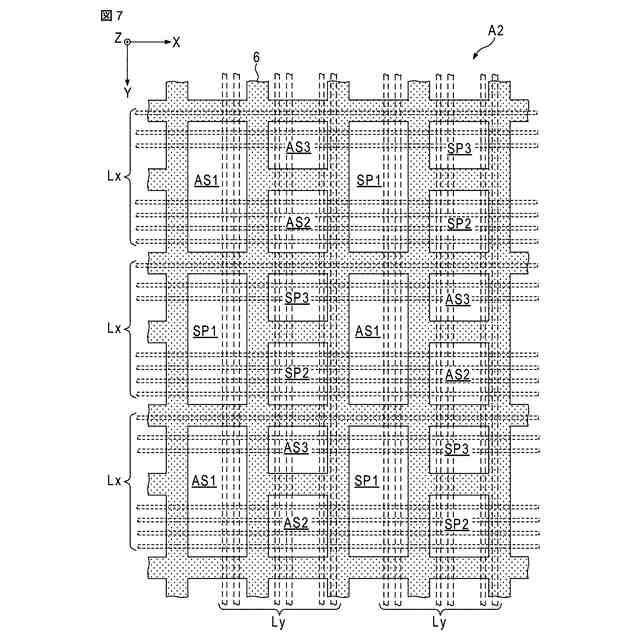

図７は、第２領域の一部を示す他の概略的な平面図である。
図８は、図６におけるＶＩＩＩ－ＶＩＩＩ線に沿う第２領域の概略的な断面図である。

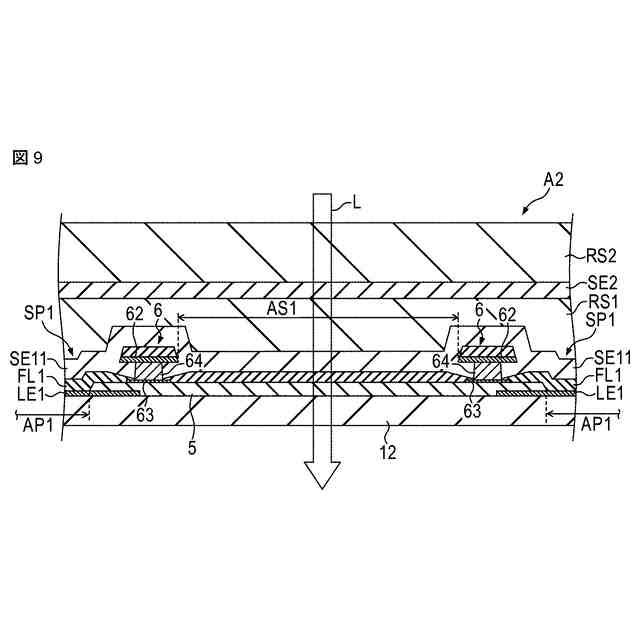

図９は、第２領域に適用可能な他の構成を示す概略的な断面図である。
図１０は、第２領域に適用可能なさらに他の構成を示す概略的な平面図である。
図１１は、リブ層の開口の他の例を示す概略的な平面図である。
図１２は、図１０におけるＸＩＩ－ＸＩＩ線に沿う第２領域の概略的な断面図である。
図１３Ａは、表示装置の製造工程を示す概略的な断面図である。
図１３Ｂは、図１３Ａに続く工程を示す概略的な断面図である。
図１３Ｃは、図１３Ｂに続く工程を示す概略的な断面図である。
図１３Ｄは、図１３Ｃに続く工程を示す概略的な断面図である。
図１３Ｅは、図１３Ｄに続く工程を示す概略的な断面図である。
図１３Ｆは、図１３Ｅに続く工程を示す概略的な断面図である。
図１３Ｇは、図１３Ｆに続く工程を示す概略的な断面図である。
図１３Ｈは、図１３Ｇに続く工程を示す概略的な断面図である。
図１３Ｉは、図１３Ｈに続く工程を示す概略的な断面図である。
図１４は、第２実施形態に係る第２領域の一部を示す概略的な平面図である。
図１５は、第３実施形態に係る第２領域の一部を示す概略的な平面図である。
【発明を実施するための形態】
【０００８】
いくつかの実施形態について図面を参照しながら説明する。
開示はあくまで一例に過ぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状などについて模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一または類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【０００９】
なお、図面には、必要に応じて理解を容易にするために、互いに直交するＸ軸、Ｙ軸およびＺ軸を記載する。Ｘ軸に沿った方向をＸ方向と称し、Ｙ軸に沿った方向をＹ方向と称し、Ｚ軸に沿った方向をＺ方向と称する。Ｚ方向は、Ｘ方向とＹ方向を含む平面の法線方向である。また、Ｚ方向と平行に各種要素を見ることを平面視という。
【００１０】
各実施形態に係る表示装置は、表示素子として有機発光ダイオード（ＯＬＥＤ）を備える有機エレクトロルミネッセンス表示装置であり、テレビ、パーソナルコンピュータ、車載機器、タブレット端末、スマートフォン、携帯電話端末、ウェアラブル端末などの各種の電子機器に搭載され得る。
（【００１１】以降は省略されています）
