発明の名称回転電機システム及び複合動力システム
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類H02K 5/22 20060101AFI20250805BHJP(電力の発電,変換,配電)
要約【課題】回転電機システムが設置される構造体が被雷して一部の電流が回転電機システムに流れた場合でも、電装部品から外れた位置に電流が流れ、電装部品の損傷を防止することができる複合動力システムを提供する。
【解決手段】複合動力システム10は、回転電機システム12を備える。回転電機システム12は、回転電機16と回転電機ハウジング18とを備える。回転電機システム12が設置される構造体に設けられた支持部材によって回転電機ハウジング18を保持するために、回転電機ハウジング18の外周部180に第1保持部91及び第2保持部92が設けられる。回転電機ハウジング18の外周部180において第1保持部91と第2保持部92との間から外れた位置に電装部品60が配置される。
【選択図】図1
特許請求の範囲【請求項１】
永久磁石及び回転シャフトを含むロータを有する回転電機と、
前記回転シャフトを回転可能に支持した回転電機ハウジングと、
を備える回転電機システムであって、
前記回転電機ハウジングに設けられた電装部品と、
前記回転電機ハウジングの外周部に設けられ、前記回転電機システムが設置される構造体に設けられた支持部材によって前記回転電機ハウジングを保持するための第１保持部及び第２保持部を備え、
前記第１保持部及び前記第２保持部は、前記回転電機ハウジングの周方向において互いに間隔を置いた位置に配置され、
前記外周部において前記第１保持部と前記第２保持部との間から外れた位置に前記電装部品が配置されている、回転電機システム。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の回転電機システムであって、
前記第１保持部と前記第２保持部との前記ロータの軸線を中心とした離間角度は、１２０°以内である、回転電機システム。
【請求項３】
請求項２に記載の回転電機システムであって、
前記離間角度は、１００°以内である、回転電機システム。
【請求項４】
請求項１又は２に記載の回転電機システムであって、
前記ロータの軸方向における前記第１保持部と前記第２保持部との離間距離が、前記第１保持部と前記第２保持部のうち前記軸方向において大きい方の保持部の前記軸方向における長さ以下である、回転電機システム。
【請求項５】
請求項１に記載の回転電機システムであって、
前記回転シャフトは、前記永久磁石を支持する大径部と、前記大径部から前記ロータの軸方向に互いに反対方向に突出した第１小径部及び第２小径部とを有し、
前記回転電機ハウジングと前記第１小径部との間に第１ベアリングが配置され、
前記回転電機ハウジングと前記第２小径部との間に第２ベアリングが配置され、
前記外周部の一部であり且つ前記回転電機ハウジングのうち前記第１小径部を囲む部分に、前記第１保持部が配置されている、回転電機システム。
【請求項６】
請求項５に記載の回転電機システムであって、
前記第２保持部は、前記軸方向において前記第１保持部と前記第２ベアリングとの間の位置に配置され、
前記軸方向における前記第１保持部と前記第２保持部との離間距離が、前記第１保持部と前記第２保持部のうち前記軸方向において大きい方の保持部の前記軸方向における長さ以下である、回転電機システム。
【請求項７】
請求項６に記載の回転電機システムであって、
前記外周部の一部であり且つ前記回転電機ハウジングのうち前記永久磁石を囲む部分に、前記第２保持部が配置されている、回転電機システム。
【請求項８】
請求項１に記載の回転電機システムであって、
前記第１保持部と前記第２保持部とを１組の回転電機保持部として、前記ロータの軸線に直交する仮想基準線に対して２組の前記回転電機保持部が線対称に配置されている、回転電機システム。
【請求項９】
請求項１に記載した回転電機システムと、
前記回転シャフトと一体的に回転する出力シャフトと、燃焼器とを有する内燃機関と、を備える、複合動力システムであって、
前記内燃機関の外周部に互いに間隔を置いて設けられ、前記構造体に設けられた他の支持部材によって前記内燃機関を保持するための複数の第３保持部を備え、
複数の前記第３保持部は、前記燃焼器から前記内燃機関の軸方向にずれた位置に設けられている、複合動力システム。
【請求項１０】
請求項９に記載の複合動力システムであって、
前記内燃機関の軸線を中心とした共通の仮想円上に複数の前記第３保持部が配置されている、複合動力システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転電機システム及び複合動力システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼できる持続可能且つ先進的なエネルギーへのアクセスを確保できるようにするため、回転電機の分野を含め、様々な分野においてエネルギーの効率化に関する研究開発が行われている。特許文献１に例示されるように回転電機システムは公知である。特許文献１において、回転電機システムと内燃機関とを備えた複合動力システムが航空機の機体に設置されている。
【先行技術文献】
【特許文献】
【０００３】
欧州特許出願公開第４１１６１９１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
回転電機システムが設置される設備が被雷した場合、回転電機システムを支持するステーを介して回転電機システムに電流が流れる可能性がある。この場合、回転電機システムに搭載された電装部品を保護することが求められる。
【０００５】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、永久磁石及び回転シャフトを含むロータを有する回転電機と、前記回転シャフトを回転可能に支持した回転電機ハウジングと、を備える回転電機システムであって、前記回転電機ハウジングに設けられた電装部品と、前記回転電機ハウジングの外周部に設けられ、前記回転電機システムが設置される構造体に設けられた支持部材によって前記回転電機ハウジングを保持するための第１保持部及び第２保持部を備え、前記第１保持部及び前記第２保持部は、前記回転電機ハウジングの周方向において互いに間隔を置いた位置に配置され、前記外周部において前記第１保持部と前記第２保持部との間から外れた位置に前記電装部品が配置されている、回転電機システムである。
【０００７】
本開示の第２の態様は、第１の態様に記載した回転電機システムと、前記回転シャフトと一体的に回転する出力シャフトと、燃焼器とを有する内燃機関と、を備える、複合動力システムであって、前記内燃機関の外周部に互いに間隔を置いて設けられ、前記構造体に設けられた他の支持部材によって前記内燃機関を保持するための複数の第３保持部を備え、複数の前記第３保持部は、前記燃焼器から前記内燃機関の軸方向にずれた位置に設けられている、複合動力システムである。
【発明の効果】
【０００８】
本発明によれば、回転電機システムが設置される構造体が被雷して一部の電流が回転電機システムに流れた場合でも、電装部品から外れた位置に電流が流れるため、電装部品の損傷を防止することができる。
【図面の簡単な説明】
【０００９】

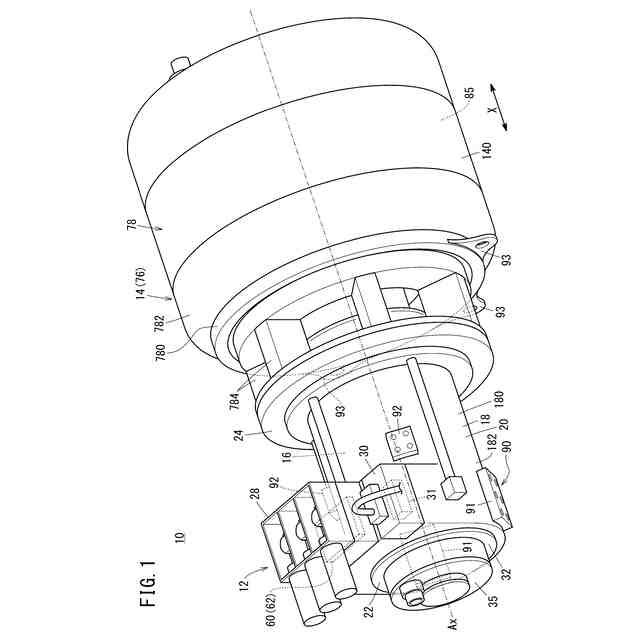

図１は、本発明の実施形態に係る複合動力システムの斜視図である。

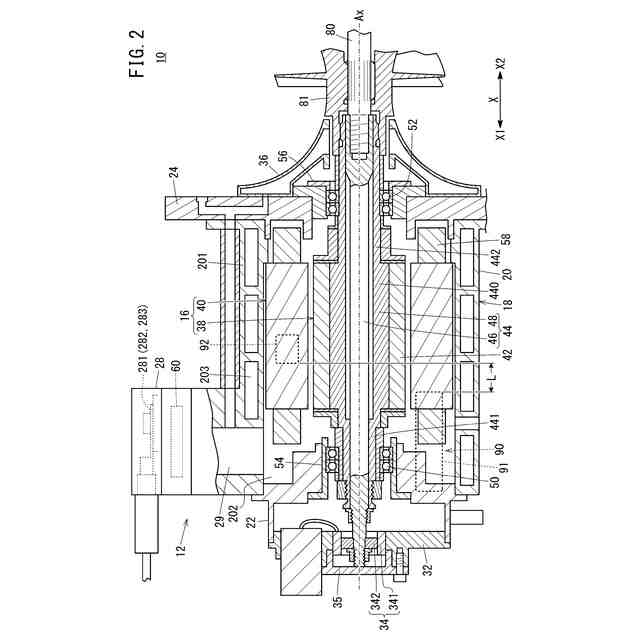

図２は、複合動力システムにおける回転電機システムの断面図である。

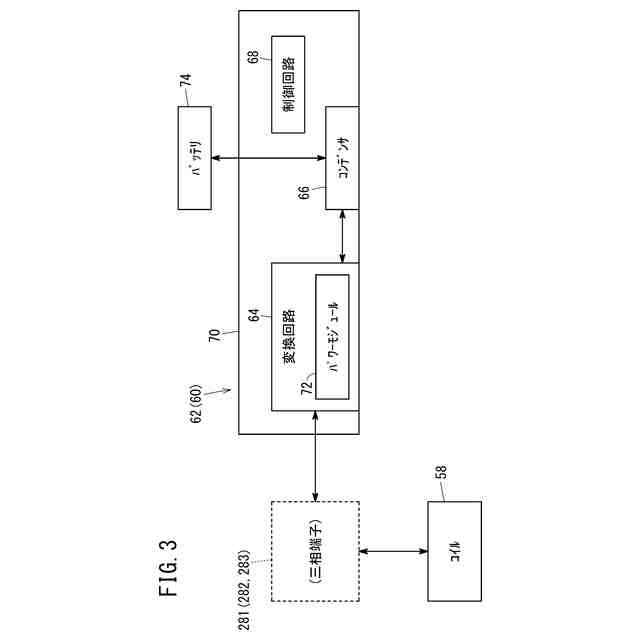

図３は、電流変換器の模式的構成図である。

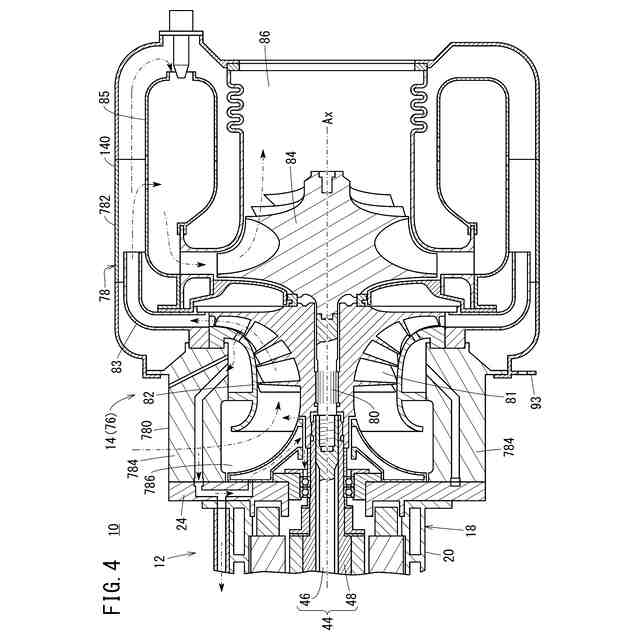

図４は、複合動力システムにおける内燃機関の断面図である。

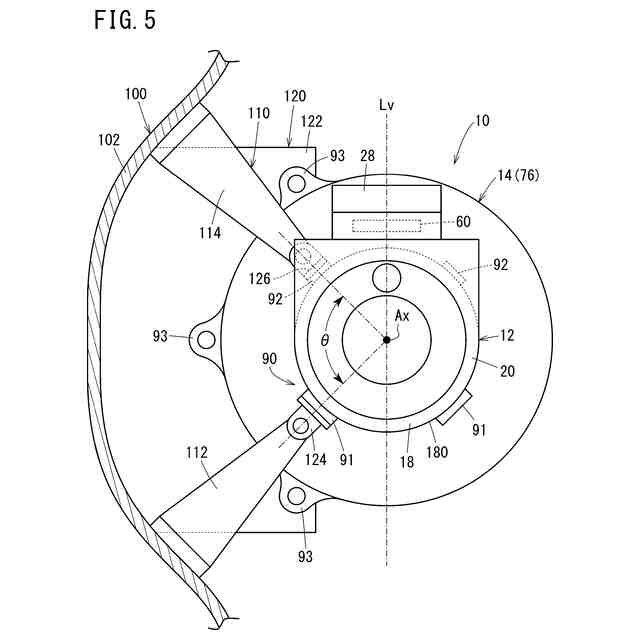

図５は、複合動力システムの構造体に対する配置態様を示す概略図である。

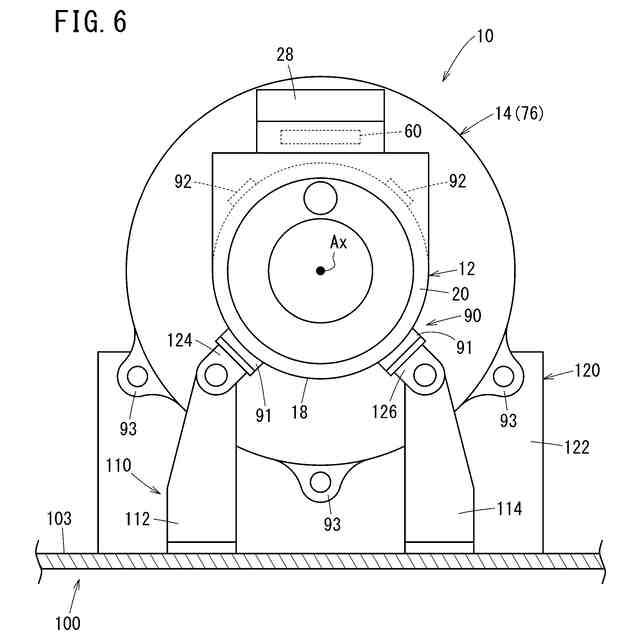

図６は、複合動力システムの構造体に対する他の配置態様を示す概略図である。
【発明を実施するための形態】
【００１０】
以下では、複合動力システム１０が図１～図６に示す向きで、設置対象となる構造体１００（図４及び図５）に設置されるものとして説明する。すなわち、図１～図６における上方及び下方が、それぞれ鉛直上方及び鉛直下方である。
（【００１１】以降は省略されています）
