公開番号2025117920
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012905
出願日2024-01-31
発明の名称既設管更生における裏込め方法、裏込め管理装置及び裏込めシステム
出願人積水化学工業株式会社
代理人弁理士法人湧泉特許事務所
主分類E03F 7/00 20060101AFI20250805BHJP(上水;下水)
要約【課題】既設管更生工法の裏込め工程において支保工が外力によって破壊されるのを未然に防止する。
【解決手段】更生対象の既設管1内に更生管3を設置する。更生管3の浮上を規制するための支保工21を更生管3内に設置する。更生管3と既設管1との間に裏込め材4の注入を開始する。注入時、更生管3の変位を変位計31によって測定する。変位計31による測定変位に基づいて、安全処理部32が、支保工21の破壊防止のための安全処理を行なう。

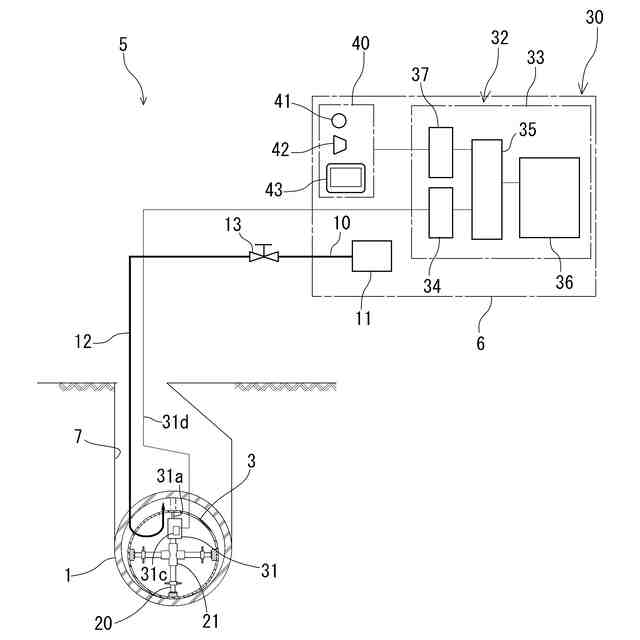

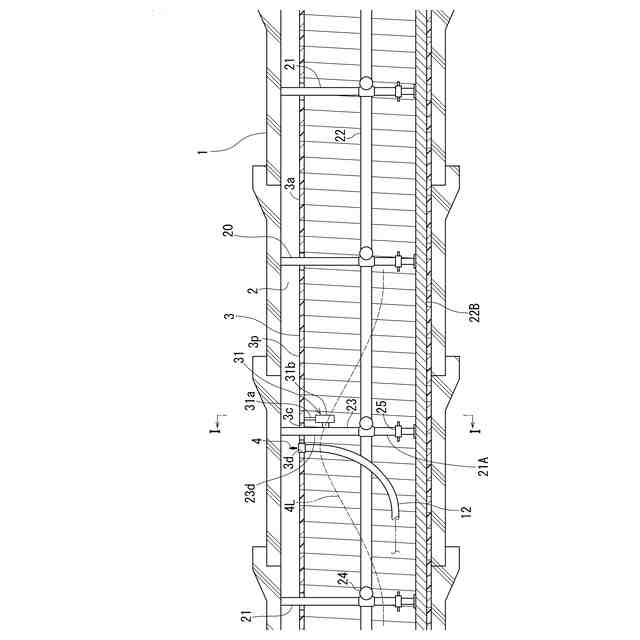

【選択図】図3
特許請求の範囲【請求項１】
更生対象の既設管内に設置された更生管と前記既設管との間に裏込め材を注入する裏込め方法であって、
前記更生管の浮上を規制する支保工を前記更生管内に設置する工程と、
前記設置後、前記注入を開始する工程と、
前記注入時に前記更生管の変位を変位計によって測定する工程と、
前記変位計による測定変位に基づいて、前記支保工の破壊防止のための安全処理を行なう工程と
を備えたことを特徴とする既設管更生における裏込め方法。
続きを表示（約 840 文字）【請求項２】
前記更生管の頂部の変位を前記変位計にて測定する請求項１に記載の裏込め方法。
【請求項３】
前記支保工に対する更生管の変位を前記変位計にて測定する請求項１に記載の裏込め方法。
【請求項４】
前記更生管に形成された裏込め材の注入孔の近くにおける前記更生管の変位を前記変位計にて測定する請求項１に記載の裏込め方法。
【請求項５】
前記安全処理が、警報発光又は警報音又は警報表示若しくは変位量表示による発報を含む請求項１～４の何れか１項に記載の裏込め方法。
【請求項６】

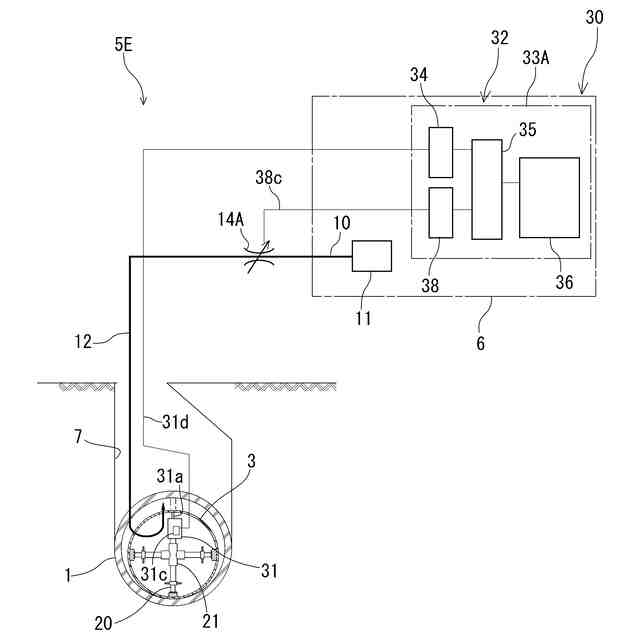

前記安全処理が、前記裏込め材の注入流量を漸次低減させる操作を含む請求項１～４の何れか１項に記載の裏込め方法。
【請求項７】

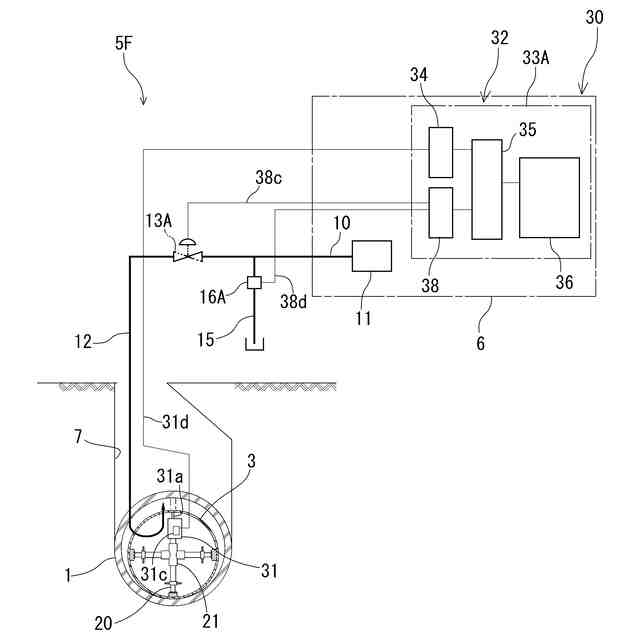

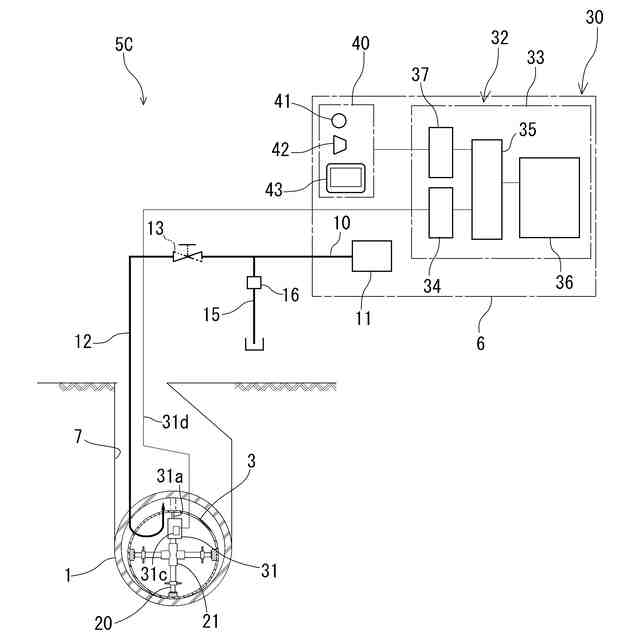

前記安全処理が、前記裏込め材の一部をドレン管へ逃がす操作を含む請求項１～４の何れか１項に記載の裏込め方法。
【請求項８】
更生対象の既設管内に更生管が設置され、かつ前記更生管の浮上を規制する支保工が前記更生管内に設置された状態で行なわれる、前記既設管と前記更生管との間への裏込め材の注入を管理する裏込め管理装置であって、
前記注入時に前記更生管の変位を測定する変位計と、
前記変位計による測定変位に基づいて、前記支保工の破壊防止のための安全処理を行なう安全処理部と、
を備えたことを特徴とする裏込め管理装置。
【請求項９】
前記変位計が、前記支保工における更生管の頂部の直下部分に設けられ、前記支保工に対する前記頂部の変位を測定する請求項８に記載の裏込め管理装置。
【請求項１０】
前記更生管の管軸方向に離れた複数位置にそれぞれ支保工が設置されており、
前記更生管に形成された裏込め材の注入孔に最も近い支保工に前記変位計が設けられている請求項８に記載の裏込め管理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば老朽化した下水道管等の既設管を更生する工法における裏込め方法等に関し、特に、更生対象の既設管内に設置された更生管と既設管との間に裏込め材を注入する方法、並びに裏込め管理装置及び裏込めシステムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
老朽化した下水道管等の既設管の更生方法として、既設管内に更生管を設置し、これら既設管の内周と更生管の外周との間の裏込め空間に裏込め材を充填する更生工法は公知である（特許文献１、２等参照）。裏込め材の注入時には、裏込め材からの浮力によって更生管が浮上しようとする。これを規制するために、更生管内に支保工が設置される。
【０００３】

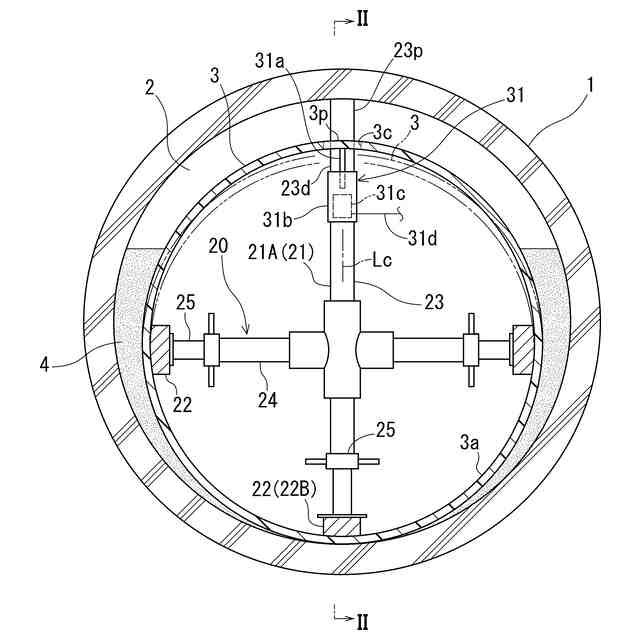

例えば特許文献１の支保工は、ジャッキボルト付きの縦横十字に組まれた棒状の支保材を含む。縦の支保材の下端部が底部腹起しを介して更生管の内底面に接地されている。縦の支保材の上端部は更生管の頂部の貫通孔を通して、既設管の頂部に突き当てられている。横の支保材の両端部は、それぞれ腹起しを介して更生管の内側面に突き当てられている、
【０００４】

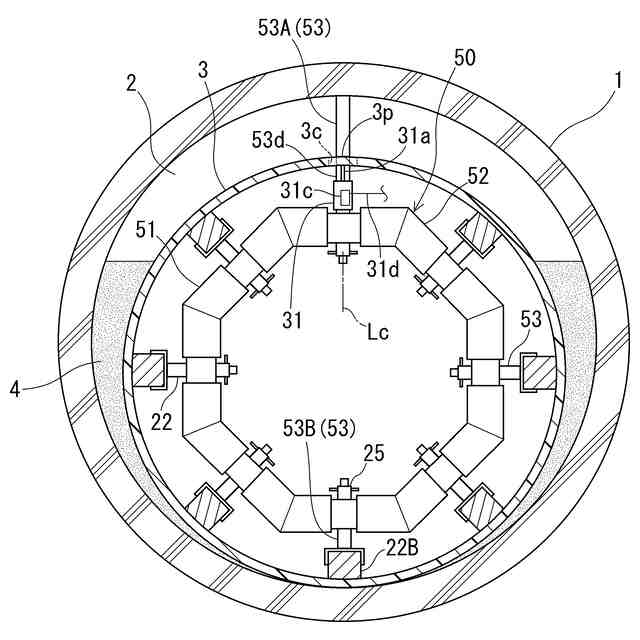

特許文献２の支保工は、環状のフレームと、ジャッキボルト付きの短い棒状の複数の支保材を含む。複数の支保材が、環状フレームの周方向に互いに間隔を置いて放射状に設けられている。各支保材が、腹起しを介して更生管の内面に突き当てられている。さらに、環状フレームの上端部の支保材が、更生管の頂部の貫通孔を通して、既設管の頂部に突き当てられている。
【先行技術文献】
【特許文献】
【０００５】
特開平７－２６８８５３号公報
特開平１０－１２１５６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
この種の既設管更生工法の裏込め工程においては、裏込め材の注入による浮力や圧力が、外力として、更生管を介して支保工に作用する。該外力が過剰になると、支保工が破壊されて、更生管の浮上や大きな断面変形が起きてしまう。
本発明は、かかる事情に鑑み、既設管更生工法の裏込め工程において支保工が外力によって破壊されるのを未然に防止することを目的とする。
【課題を解決するための手段】
【０００７】
前記課題を解決するため、本発明に係る既設管更生における裏込め方法は、
更生対象の既設管内に設置された更生管と前記既設管との間に裏込め材を注入する裏込め方法であって、
前記更生管の浮上を規制する支保工を前記更生管内に設置する工程と、
前記設置後、前記注入を開始する工程と、
前記注入時に前記更生管の変位を変位計によって測定する工程と、
前記変位計による測定変位に基づいて、前記支保工の破壊防止のための安全処理を行なう工程と
を備えたことを特徴とする。
【０００８】
前記裏込め材の注入時には、支保工が裏込め材からの浮力に抗することで、更生管の浮上を規制できる。一方、裏込め材の注入が進み、裏込め材からの浮力や圧力による外力が増大して、支保工の耐荷重に近くなると、更生管が部分的に小さな断面変形（変位）を来す。この変位は、支保工が座屈等の破壊に至る予兆となる。その変位量は外力の大きさと相関する。この変位量を変位計で測定することで、支保工の破壊の予兆を検知することができる。そして、外力が支保工の耐荷重を超えないうちに安全処理を施す。
安全処理としては、発報手段による発報、裏込め材の注入停止、注入流量の低減等が挙げられる。
このようにして、支保工が破壊されるのを未然に防止できる。
【０００９】
好ましくは、前記更生管の頂部の変位を前記変位計にて測定する。
通常、裏込め材の注入時における更生管の底部は支保工によって拘束されている。一方、更生管の頂部は拘束されておらず変位可能である。このため、裏込め材からの外力によって更生管が断面変形を来す時には、更生管の頂部における変位が、頂部以外の部位における変位よりも大きくなる。したがって、更生管の頂部を変位測定部位とすることで、変位測定を容易化でき、支保工の破壊の予兆を確実に検知できる。
【００１０】
好ましくは、前記支保工に対する更生管の変位を前記変位計にて測定する。
これによって、変位の基準を明確にできる。また、支保工を介して、既設管に対する更生管の変位を測定できる。
既設管に対する更生管の変位を測定するために、例えば既設管と更生管との間に変位計を設置する必要が無い。
（【００１１】以降は省略されています）
