発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 10/6551 20140101AFI20250808BHJP(基本的電気素子)
要約【課題】一対の蓄電セルの一方から他方への熱伝導を抑制することが可能な蓄電装置を提供すること。
【解決手段】蓄電装置1は、第1方向に互いに対向するように配置された一対の蓄電セル100と、第2方向に一対の蓄電セルに熱的に接触しており、一対の蓄電セルを冷却する冷却部材200と、一対の蓄電セル間に配置された断熱部材300と、を備える。冷却部材200は、それぞれが第2方向に一対の蓄電セルの各々と熱的に接触する一対のセル接触部210と、一対のセル接触部同士を連結する連結部220と、を有する。連結部220の熱抵抗は、セル接触部210の熱抵抗よりも大きい。
【選択図】図2
特許請求の範囲【請求項１】
第１方向に互いに対向するように配置された一対の蓄電セルと、
前記第１方向と直交する第２方向に前記一対の蓄電セルに熱的に接触しており、前記一対の蓄電セルを冷却する冷却部材と、
前記一対の蓄電セル間に配置された断熱部材と、を備え、
前記冷却部材は、
それぞれが前記第２方向に前記一対の蓄電セルの各々と熱的に接触する一対のセル接触部と、
前記一対のセル接触部同士を連結する連結部と、を有し、
前記連結部の熱抵抗は、前記セル接触部の熱抵抗よりも大きい、蓄電装置。
続きを表示（約 820 文字）【請求項２】
前記第２方向における前記連結部の長さは、前記第２方向における前記セル接触部の長さよりも小さい、請求項１に記載の蓄電装置。
【請求項３】
前記連結部は、前記第１方向における両側から前記断熱部材を挟持する挟持部を含む、請求項２に記載の蓄電装置。
【請求項４】
前記冷却部材は、前記第２方向に前記断熱部材と重なる位置に形成されており、かつ、前記第２方向における内側に向かって凸となるように窪む形状を有する凹部を含む、請求項２に記載の蓄電装置。
【請求項５】
前記第１方向における前記凹部の長さは、前記第１方向における前記断熱部材の長さよりも大きい、請求項４に記載の蓄電装置。
【請求項６】
前記連結部は、前記セル接触部の熱抵抗よりも大きな熱抵抗を有する材料からなり、かつ、前記一対のセル接触部間に介在する介在部材を含む、請求項１に記載の蓄電装置。
【請求項７】
前記第１方向における前記介在部材の長さは、前記第１方向における前記断熱部材の長さよりも大きい、請求項６に記載の蓄電装置。
【請求項８】
前記連結部の熱抵抗は、前記第１方向及び前記第２方向の双方と直交する第３方向における中央部から外側に向かうにしたがって次第に小さくなる、請求項１に記載の蓄電装置。
【請求項９】
各前記蓄電セルは、前記第１方向及び前記第２方向の双方と直交する第３方向における端部に設けられた一対の外部端子を有し、
前記連結部の熱抵抗は、前記第３方向における中央部から外側に向かうにしたがって次第に大きくなる、請求項１に記載の蓄電装置。
【請求項１０】
前記冷却部材は、前記一対の蓄電セル及び前記断熱部材を収容するケースで構成されている、請求項１に記載の蓄電装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特表２０２２－５４９９２６号公報には、一対のバッテリーモジュールと、一対のバッテリーモジュールを収容するパックケースと、一対のバッテリーモジュール間に介在する熱拡散防止部材と、を備えるバッテリーパックが開示されている。このバッテリーパックでは、一のバッテリーモジュールが発熱した場合、その熱は、熱拡散防止部材を介してパックケースに伝わるため、一のバッテリーモジュールが冷却される。
【先行技術文献】
【特許文献】
【０００３】
特表２０２２－５４９９２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特表２０２２－５４９９２６号公報に記載されるバッテリーパックでは、一対のバッテリーモジュールの一方から他方へ熱が伝わる懸念がある。
【０００５】
本開示の目的は、一対の蓄電セルの一方から他方への熱伝導を抑制することが可能な蓄電装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一局面に従った蓄電装置は、第１方向に互いに対向するように配置された一対の蓄電セルと、前記第１方向と直交する第２方向に前記一対の蓄電セルに熱的に接触しており、前記一対の蓄電セルを冷却する冷却部材と、前記一対の蓄電セル間に配置された断熱部材と、を備え、前記冷却部材は、それぞれが前記第２方向に前記一対の蓄電セルの各々と熱的に接触する一対のセル接触部と、前記一対のセル接触部同士を連結する連結部と、を有し、前記連結部の熱抵抗は、前記セル接触部の熱抵抗よりも大きい。
【発明の効果】
【０００７】
本開示によれば、一対の蓄電セルの一方から他方への熱伝導を抑制することが可能な蓄電装置を提供することができる。
【図面の簡単な説明】
【０００８】

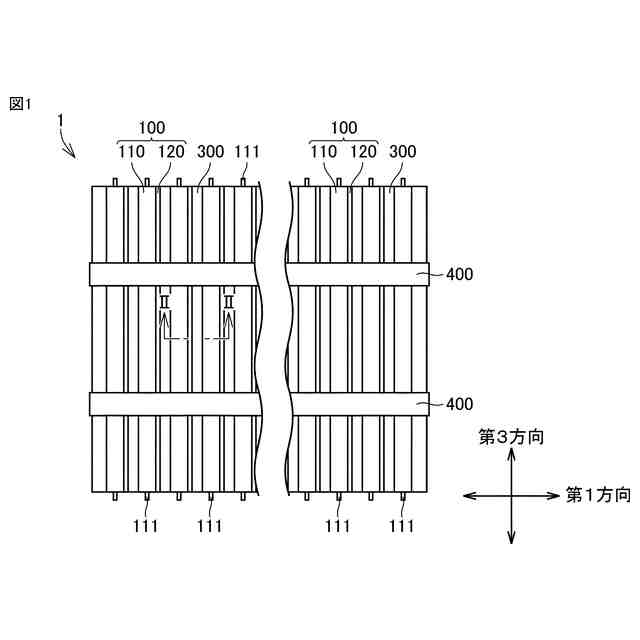

本開示の一実施形態における蓄電装置を概略的に示す平面図である。
図１におけるＩＩ－ＩＩ線での断面図である。
冷却部材における上壁の一部を示す断面図である。

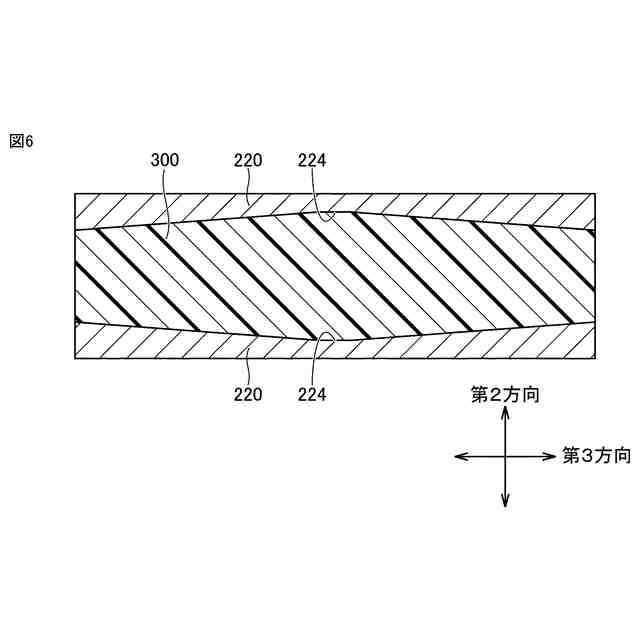

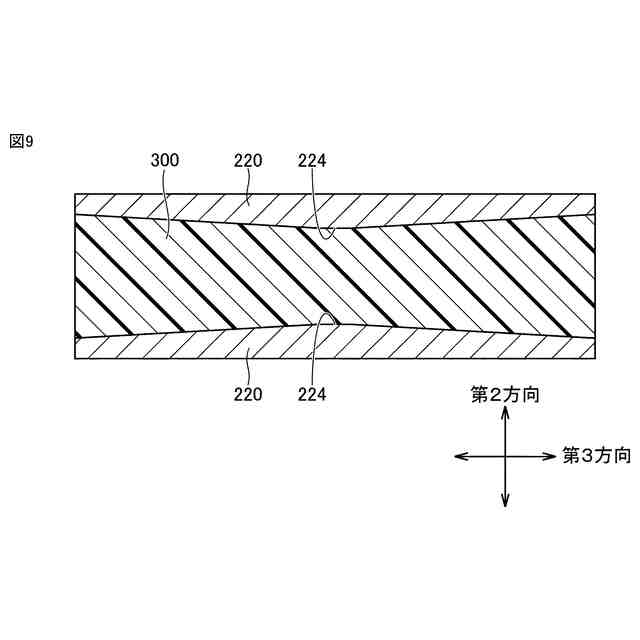

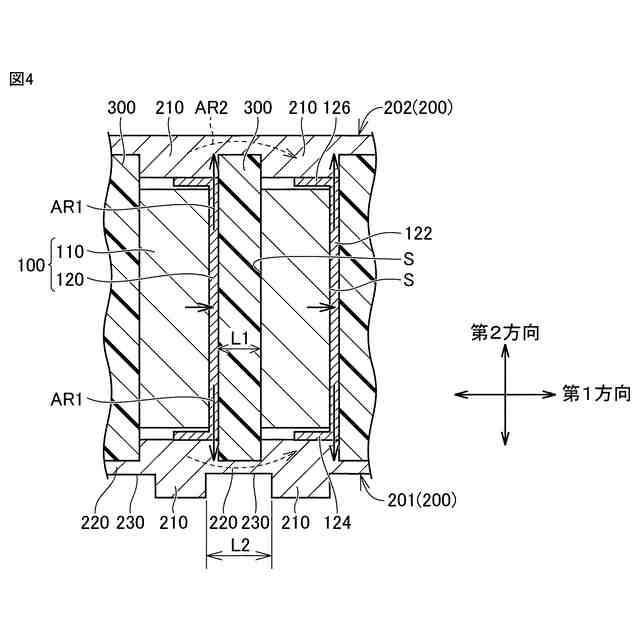

冷却部材の変形例を概略的に示す断面図である。
冷却部材の変形例を概略的に示す断面図である。
冷却部材の変形例を概略的に示す断面図である。
冷却部材の変形例を概略的に示す断面図である。
冷却部材の変形例を概略的に示す断面図である。
冷却部材の変形例を概略的に示す断面図である。
冷却部材の変形例を概略的に示す断面図である。
冷却部材の変形例を概略的に示す断面図である。
熱伝導部材及び断熱部材の変形例を概略的に示す平面図である。
熱伝導部材及び断熱部材の変形例を概略的に示す平面図である。
【発明を実施するための形態】
【０００９】
本開示の実施形態について、図面を参照して説明する。なお、以下で参照する図面では、同一またはそれに相当する部材には、同じ番号が付されている。
【００１０】
図１は、本開示の一実施形態における蓄電装置を概略的に示す平面図である。図２は、図１におけるＩＩ－ＩＩ線での断面図である。
（【００１１】以降は省略されています）
