公開番号2025122812
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018481
出願日2024-02-09
発明の名称接続器具
出願人東洋技研株式会社
代理人個人,個人,個人
主分類H01R 13/74 20060101AFI20250815BHJP(基本的電気素子)
要約【課題】配電盤等のパネルに配設されて、パネルの内外の電線を相互接続する接続器具にあって、従来構成に比べてパネルへの取付作業が容易な構成の提供を目的とする。

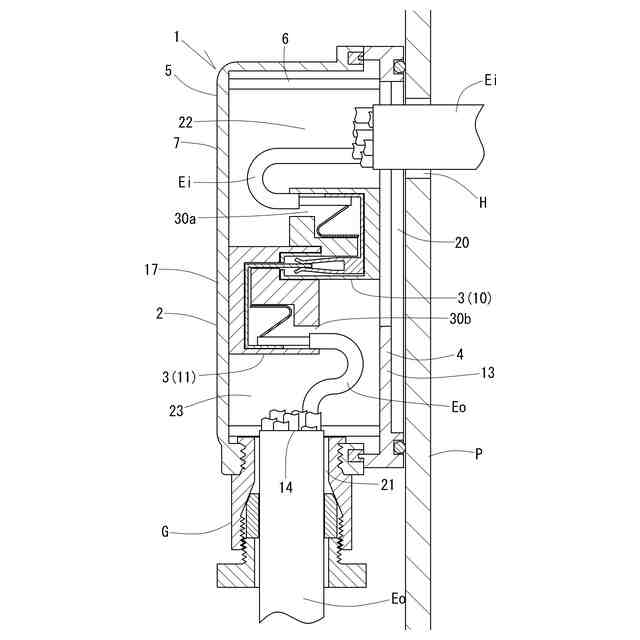

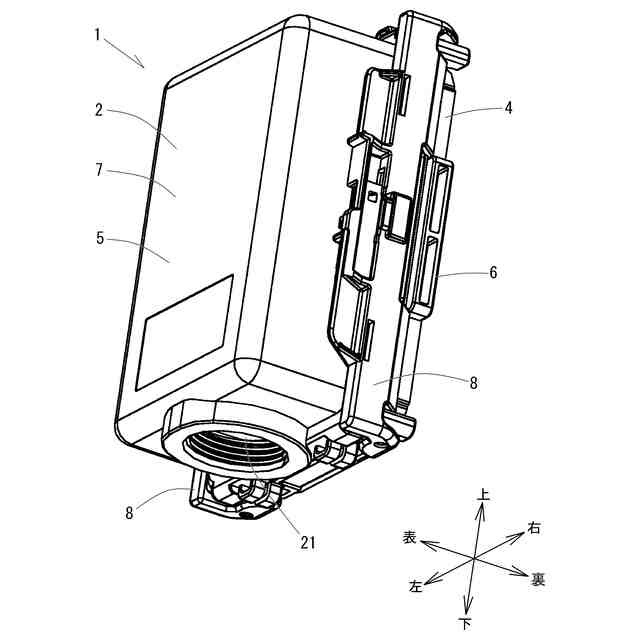

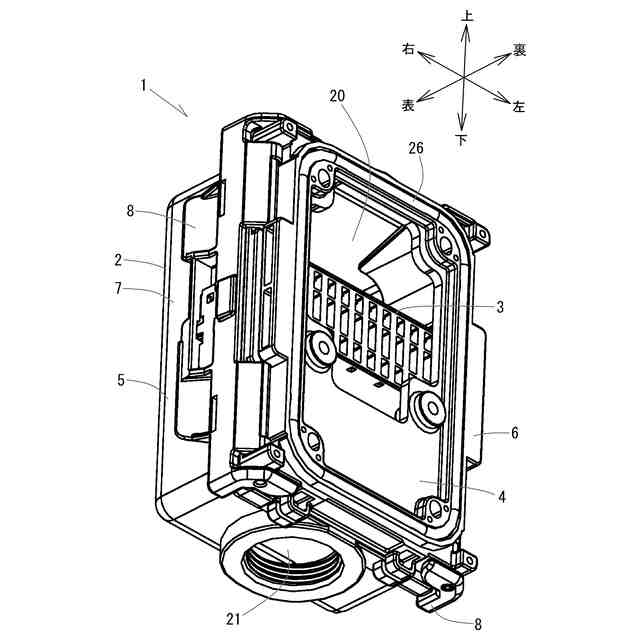

【解決手段】パネルPの外側に配設したハウジング2の内部に電線Ei,Eoを相互接続する分離式の端子台3を配設し、パネルPに固定されるベース6からカバー7を取り外してハウジング2を開放すると端子台3が2片の端子台片10,11に分離するよう構成する。さらに、ハウジング2の内部に、パネルの内側の電線Eiを配線するための他側電線配線スペース22が端子台3の脇に配設するとともに、ベース6に、ハウジング2の外部と他側電線配線スペース22を連通する他側電線挿通部20を配設し、他側電線挿通開口20を、パネルに形成した開口孔Hに重ねた状態で、ベース6をパネルPの開口孔Hの周囲に当接されるよう構成する。
【選択図】図17

特許請求の範囲【請求項１】
パネルの一側に配設されて、前記パネルの一側の電線と前記パネルの他側の電線とを、脱着可能に接続するための接続器具であって、
ハウジングと、前記ハウジングの内部で前記パネルの一側の電線と他側の電線を相互接続する端子台とを備え、

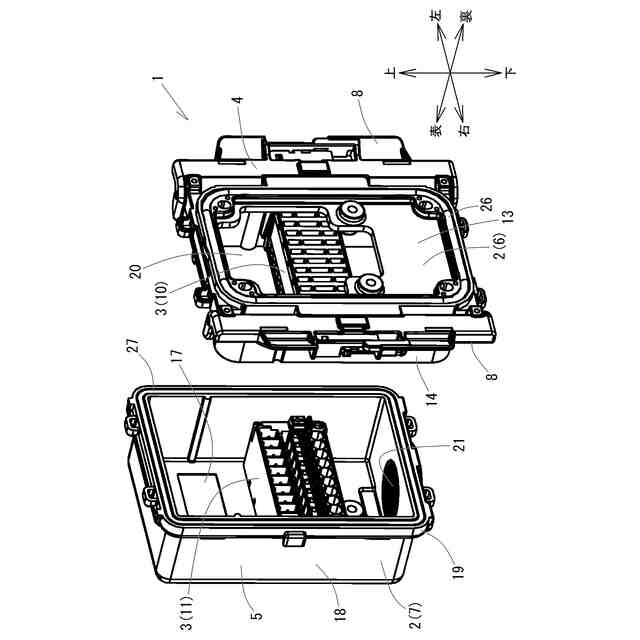

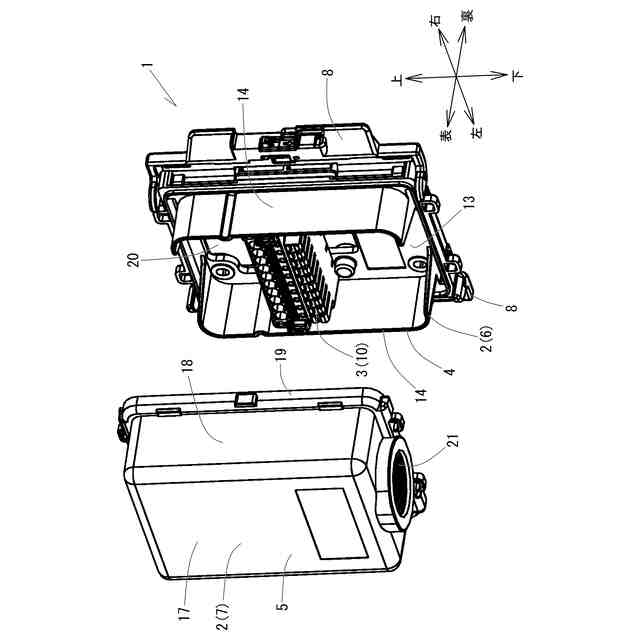

前記ハウジングは、前記パネルの一側に固定されるベースと、前記ベースに装着されたカバーとを備え、前記カバーを前記ベースから取り外すことで、前記ハウジングの内部を開放可能に構成されており、
前記端子台は、
前記パネルの他側の電線を接続する他側電線接続部が配設され、前記ベースに装着される固定側端子台片と、
前記パネルの一側の電線を接続する一側電線接続部が配設され、前記カバーに装着される分離側端子台片と
を備え、
前記ベースに前記カバーを脱着するのに伴って、前記固定側端子台片と前記分離側端子台片が分離・結合するよう構成されており、
前記ハウジングの内部には、前記パネルの他側の電線を配線するための他側電線配線スペースが、前記端子台の脇に配設され、

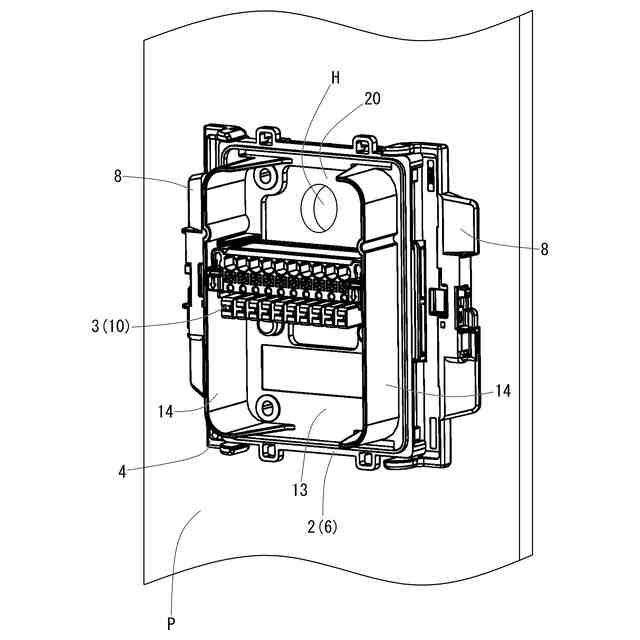

前記ベースは、前記ハウジングの外部と前記他側電線配線スペースを連通可能な他側電線挿通部を備え、前記他側電線挿通部を、前記パネルに形成した開口孔に重ねた状態で、前記パネルの前記開口孔の周囲に当接されるものであり、
前記ハウジングを開放した状態で、前記パネルの他側の電線を前記他側電線挿通部から前記他側電線配線スペースに挿入して、前記他側電線接続部に接続可能に構成されることを特徴とする接続器具。
続きを表示（約 320 文字）【請求項２】
前記ハウジングの内部には、前記パネルの一側の電線を配線するための一側電線配線スペースが、前記端子台を挟んで前記他側電線配線スペースの向かい側に配設され、
前記他側電線接続部は、前記端子台の前記他側電線配線スペース寄りに配設され、前記一側電線接続部は、前記端子台の前記一側電線配線スペース寄りに配設されており、
前記カバーは、前記ハウジングの外部と前記一側電線配線スペースを連通可能な一側電線挿通部を備え、
前記ハウジングを開放した状態で、前記パネルの一側の電線を前記一側電線挿通部から前記一側配線スペースに挿入して、前記一側電線接続部に接続可能に構成されることを特徴とする請求項１に記載の接続器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パネルに配設されて、パネルの一側の電線と、パネルの他側の電線とを相互接続する接続器具に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
パネルの内外の電線を脱着可能に相互接続する従来の接続器具としては、パネルに固定した固定側コネクタにパネルの内側の電線を接続し、固定側コネクタに脱着可能な分離側コネクタにパネルの外側の電線を接続するものがよく知られている（特許文献１参照）。こうした接続器具の多くは、防塵、防水等の目的で、脱着側コネクタにカバーが被せられている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２―２７０２９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の接続器具は、パネルに形成した開口孔に固定側コネクタを嵌め込んで固定するため、作業現場において固定側コネクタに応じた大きさ・形状の開口孔をパネルに形成する必要がある。
【０００５】
本発明は、かかる現状に鑑みてなされたものであり、パネルの内外の電線を相互接続する接続器具にあって、従来構成に比べて取付作業が容易な構成の提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明はパネルの一側に配設されて、前記パネルの一側の電線と前記パネルの他側の電線とを、脱着可能に接続するための接続器具であって、ハウジングと、前記ハウジングの内部で前記パネルの一側の電線と他側の電線を相互接続する端子台とを備え、前記ハウジングは、前記パネルの一側に固定されるベースと、前記ベースに装着されたカバーとを備え、前記カバーを前記ベースから取り外すことで、前記ハウジングの内部を開放可能に構成されており、前記端子台は、前記パネルの他側の電線を接続する他側電線接続部が配設され、前記ベースに装着される固定側端子台片と、前記パネルの一側の電線を接続する一側電線接続部が配設され、前記カバーに装着される分離側端子台片とを備え、前記ベースに前記カバーを脱着するのに伴って、前記固定側端子台片と前記分離側端子台片が分離・結合するよう構成されており、前記ハウジングの内部には、前記パネルの他側の電線を配線するための他側電線配線スペースが、前記端子台の脇に配設され、前記ベースは、前記ハウジングの外部と前記他側電線配線スペースを連通可能な他側電線挿通部を備え、前記他側電線挿通部を、前記パネルに形成した開口孔に重ねた状態で、前記パネルの前記開口孔の周囲に当接されるものであり、前記ハウジングを開放した状態で、前記パネルの他側の電線を前記他側電線挿通部から前記他側電線配線スペースに挿入して、前記他側電線接続部に接続可能に構成されることを特徴とする接続器具である。
【０００７】
本発明の接続器具は、ハウジングのベースをパネルの開口孔に嵌め込まず、他側電線挿通部を、パネルの開口孔に重ねた状態でパネルの一側に固定するため、パネルの開口孔は、パネルの他側の電線を挿通させ得る大きさであれば足り、接続器具に合わせた大きさ・形状に形成する必要はない。このように、本発明の接続器具は、パネルに形成する開口孔の大きさや形状の制約が緩いため、従来構成に比べてパネルに容易に配設できる。また、本発明は、パネルの他側の電線を、パネルの開口孔から一側に引き出して、パネルの他側で端子台に接続させるため、パネルの両側の電線を、パネルの片側で端子台に接続できるという利点がある。
【０００８】
本発明にあって、前記ハウジングの内部には、前記パネルの一側の電線を配線するための一側電線配線スペースが、前記端子台を挟んで前記他側電線配線スペースの向かい側に配設され、前記他側電線接続部は、前記端子台の前記他側電線配線スペース寄りに配設され、前記一側電線接続部は、前記端子台の前記一側電線配線スペース寄りに配設されており、前記カバーは、前記ハウジングの外部と前記一側電線配線スペースを連通可能な一側電線挿通部を備え、前記ハウジングを開放した状態で、前記パネルの一側の電線を前記一側電線挿通部から前記一側配線スペースに挿入して、前記一側電線接続部に接続可能に構成される構成が提案される。
【０００９】
かかる構成によれば、パネルの一側と他側の電線を、ハウジングの内部で相互干渉させることなく端子台に接続可能となる。また、上記特許文献１の接続器具は、パネルの外側の電線を端子金具に接続する際にカバー（ゴムカバー４１）を取り外す必要があるが、かかる構成では、分離側端子台片をカバーに装着したまま、パネルの一側の電線を一側電線接続部に接続できるため、パネルの一側の電線を接続器具に容易に接続できる。
【発明の効果】
【００１０】
以上に述べたように、本発明の接続器具は、従来構成よりもパネルに容易に取り付けできる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
