特許ウォッチ

公開番号2025124433
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020495
出願日2024-02-14
発明の名称粘着剤組成物、粘着剤、貼付材、表面保護フィルム、光学部材、及び電子部材
出願人AGC株式会社
代理人弁理士法人大谷特許事務所
主分類C09J 175/08 20060101AFI20250819BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】塗工性及び硬化性に優れる粘着剤組成物、該粘着剤組成物を硬化させて得られる粘着剤、該粘着剤を含む粘着剤層を有する貼付材、前記粘着剤を含む粘着剤層を有する表面保護フィルム、該表面保護フィルムを有する光学部材、及び前記表面保護フィルムを有する電子部材を提供する。
【解決手段】オキシアルキレン重合体に由来する構造単位と、ポリイソシアネート化合物に由来する構造単位とを有するウレタン樹脂を含み、前記オキシアルキレン重合体は、1分子当たりの水酸基数が4～20であり、数平均分子量が2,000～100,000である第1オキシアルキレン重合体を含む、粘着剤組成物。
【選択図】なし
特許請求の範囲【請求項１】
オキシアルキレン重合体に由来する構造単位と、ポリイソシアネート化合物に由来する構造単位とを有するウレタン樹脂を含み、
前記オキシアルキレン重合体は、１分子当たりの水酸基数が４～２０であり、数平均分子量が２，０００～１００，０００である第１オキシアルキレン重合体を含む、粘着剤組成物。
続きを表示（約 690 文字）【請求項２】
前記第１オキシアルキレン重合体は、数平均分子量が３，０００～１００，０００である、請求項１に記載の粘着剤組成物。
【請求項３】
前記第１オキシアルキレン重合体は、１分子当たりの水酸基数が４～８である、請求項１に記載の粘着剤組成物。
【請求項４】
前記オキシアルキレン重合体は、１分子当たりの水酸基数が１～３であり、数平均分子量が５００～１００，０００である第２オキシアルキレン重合体をさらに含む、請求項１に記載の粘着剤組成物。
【請求項５】
前記ウレタン樹脂は、
前記オキシアルキレン重合体、並びに、前記オキシアルキレン重合体及びジイソシアネート化合物をウレタン化反応させて得られる水酸基末端プレポリマーの少なくともいずれかと、
前記ポリイソシアネート化合物と、
を反応させて得られる、請求項１に記載の粘着剤組成物。
【請求項６】
請求項１～５のいずれか１項に記載の粘着剤組成物の硬化物である、粘着剤。
【請求項７】
基材層と、前記基材層の少なくとも一方の表面に設けられた、請求項６に記載の粘着剤を含む粘着剤層とを有する、貼付材。
【請求項８】
基材層と、前記基材層の少なくとも一方の表面に設けられた、請求項６に記載の粘着剤を含む粘着剤層とを有する、表面保護フィルム。
【請求項９】
請求項８に記載の表面保護フィルムを有する、光学部材。
【請求項１０】
請求項８に記載の表面保護フィルムを有する、電子部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着剤組成物、粘着剤、貼付材、表面保護フィルム、光学部材、及び電子部材に関し、特に、塗工性及び硬化性に優れる粘着剤組成物、該粘着剤組成物を硬化させて得られる粘着剤、該粘着剤を含む粘着剤層を有する貼付材、前記粘着剤を含む粘着剤層を有する表面保護フィルム、該表面保護フィルムを有する光学部材、及び前記表面保護フィルムを有する電子部材に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
従来より、例えば、テレビ、パーソナルコンピュータ（ＰＣ）、携帯電話、携帯端末等の電子機器に広く使用されているフラットパネルディスプレイ（液晶ディスプレイ、有機エレクトロルミネッセンスディスプレイ等）、及び、フラットパネルディスプレイとタッチパネルとを組み合わせたタッチパネルディスプレイには、これらの表面を保護する表面保護フィルムとして、基材層上に粘着剤層が形成されたものが広く用いられている。
【０００３】
粘着剤層に用いられる粘着剤組成物として、ポリオールとポリイソシアネートを反応させたウレタン系粘着剤組成物が広く知られている (例えば、特許文献１及び２参照) 。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－２８８７６号公報
特開２０２３－１４５３４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、これらの粘着剤組成物には、塗工性及び硬化性が十分でないという問題があった。塗工性及び硬化性に優れる粘着剤組成物は未だ得られておらず、塗工性及び硬化性に優れる粘着剤組成物の開発が強く求められていた。
【０００６】
本発明は、上記問題に鑑み、塗工性及び硬化性に優れる粘着剤組成物、該粘着剤組成物を硬化させて得られる粘着剤、該粘着剤を含む粘着剤層を有する貼付材、前記粘着剤を含む粘着剤層を有する表面保護フィルム、該表面保護フィルムを有する光学部材、及び前記表面保護フィルムを有する電子部材を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明者らは、上記課題を解決するために鋭意検討を行った結果、所定の第１オキシアルキレン重合体を含むオキシアルキレン重合体に由来する構造単位と、ポリイソシアネート化合物に由来する構造単位とを有するウレタン樹脂を含む粘着剤組成物を用いることにより、前記課題を解決し得ることを見出し、本発明を完成させた。
すなわち、本発明は下記の通りである。
［１］オキシアルキレン重合体に由来する構造単位と、ポリイソシアネート化合物に由来する構造単位とを有するウレタン樹脂を含み、前記オキシアルキレン重合体は、１分子当たりの水酸基数が４～２０であり、数平均分子量が２，０００～１００，０００である第１オキシアルキレン重合体を含む、粘着剤組成物。
［２］前記第１オキシアルキレン重合体は、数平均分子量が３，０００～１００，０００である、上記［１］に記載の粘着剤組成物。
［３］前記第１オキシアルキレン重合体は、１分子当たりの水酸基数が４～８である、上記［１］又は［２］に記載の粘着剤組成物。
［４］前記オキシアルキレン重合体は、１分子当たりの水酸基数が１～３であり、数平均分子量が５００～１００，０００である第２オキシアルキレン重合体をさらに含む、上記［１］～［３］のいずれかに記載の粘着剤組成物。
［５］前記ウレタン樹脂は、前記オキシアルキレン重合体、並びに、前記オキシアルキレン重合体及びジイソシアネート化合物をウレタン化反応させて得られる水酸基末端プレポリマーの少なくともいずれかと、前記ポリイソシアネート化合物と、を反応させて得られる、上記［１］～［４］のいずれかに記載の粘着剤組成物。
［６］上記［１］～［５］のいずれかに記載の粘着剤組成物の硬化物である、粘着剤。
［７］基材層と、前記基材層の少なくとも一方の表面に設けられた、上記［６］に記載の粘着剤を含む粘着剤層とを有する、貼付材。
［８］基材層と、前記基材層の少なくとも一方の表面に設けられた、上記［６］に記載の粘着剤を含む粘着剤層とを有する、表面保護フィルム。
［９］上記［８］に記載の表面保護フィルムを有する、光学部材。
［１０］上記［８］に記載の表面保護フィルムを有する、電子部材。
【発明の効果】
【０００８】
本発明によれば、塗工性及び硬化性に優れる粘着剤組成物、該粘着剤組成物を硬化させて得られる粘着剤、該粘着剤を含む粘着剤層を有する貼付材、前記粘着剤を含む粘着剤層を有する表面保護フィルム、該表面保護フィルムを有する光学部材、及び前記表面保護フィルムを有する電子部材を提供できる。
【図面の簡単な説明】
【０００９】

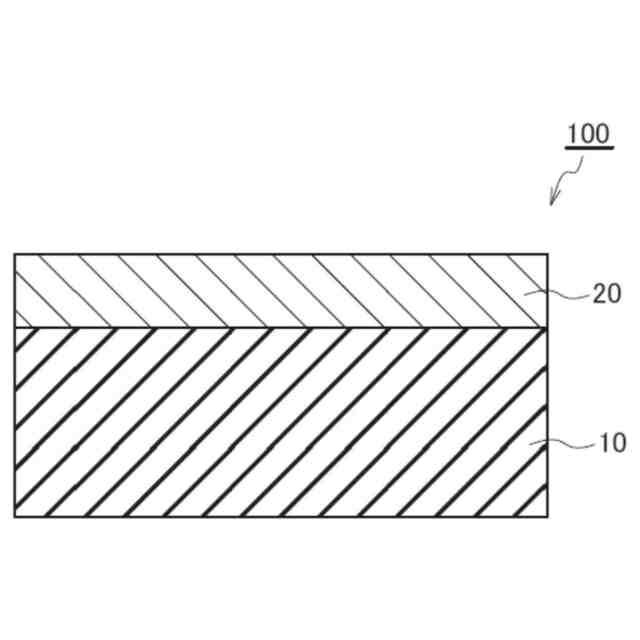

本発明の表面保護フィルムの電子部材断面図である。
【発明を実施するための形態】
【００１０】
本明細書における、用語の定義や意味は以下の通りである。
本明細書において、好ましいとされているものは任意に採用でき、好ましいもの同士の組み合わせはより好ましいといえる。
また、本明細書において、「ＸＸ～ＹＹ」との記載は、「ＸＸ以上ＹＹ以下」を意味する。
また、本明細書において、好ましい数値範囲（例えば、含有量等の範囲）について、段階的に記載された下限値及び上限値は、それぞれ独立して組み合わせ得る。例えば、「好ましくは１０～９０、より好ましくは３０～６０」という記載から、「好ましい下限値（１０）」と「より好ましい上限値（６０）」とを組み合わせて、「１０～６０」とすることもできる。また、本明細書中に記載されている数値範囲において、その数値範囲の上限値又は下限値は、実施例に示されている値に置き換えてもよい。
また、本明細書において、ウレタン樹脂を構成する「構造単位」とは、重合体により形成される原子団を意味する。
また、本明細書において、「オキシアルキレン重合体」とは、ポリオキシアルキレン鎖を有する重合体のことである。また、アルキレンオキシドに基づく繰り返し単位を「アルキレンオキシド単位」という。
また、本明細書において、水酸基数が４～２０である開始剤に由来するオキシアルキレン重合体は、１分子当たりの水酸基数が４～２０であるオキシアルキレン重合体を含む。

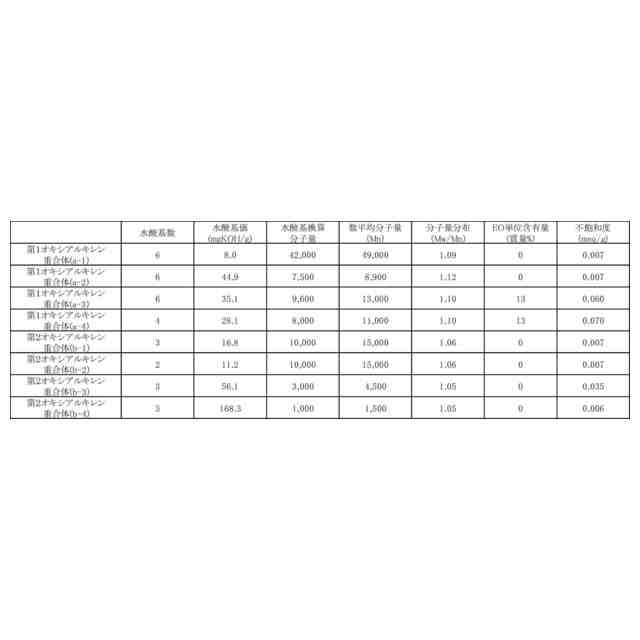

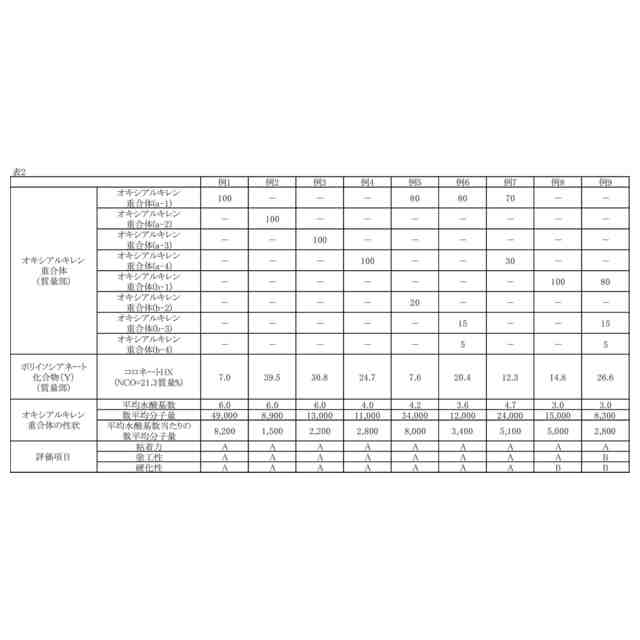

また、本明細書において、例えば、後述する実施例において、ソルビトールにアルカリ金属触媒の存在下でプロピレンオキシドを水酸基換算分子量８８０になるまで開環重合させたポリエーテルポリオール（中間体ポリオールＡ）を用いてオキシアルキレン重合体（ａ－１）を調製しているが、この場合、オキシアルキレン重合体（ａ－１）の開始剤は、「ポリエーテルポリオール（中間体ポリオールＡ）」ではなく、出発原料である「ソルビトール」を意味する。
また、本明細書において、オキシアルキレン重合体の混合物を購入する場合は、オキシアルキレン重合体の開始剤の種類とモル比を、
１３
Ｃ－ＮＭＲを用いて特定することによりオキシアルキレン重合体の平均水酸基数を算出できる。一方、オキシアルキレン重合体をそれぞれ開始剤から製造する場合は、用いた開始剤の水酸基数そのものがオキシアルキレン重合体の平均水酸基数となり、用いた開始剤の水酸基数からオキシアルキレン重合体の平均水酸基数を認識できる。
また、本明細書において、「水酸基価換算分子量」は、後述する実施例に記載の方法で測定乃至算出された分子量である。
また、本明細書において、「固形分」は、上記固形分を含む粘着剤組成物を１３０℃のオーブン中にて乾燥させた前後の重量変化から、「固形分（％）＝乾燥後重量／乾燥前重量×１００」の計算式を用いて「固形分」を算出することができる。
（【００１１】以降は省略されています）

関連特許
