公開番号2025125395
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024021432
出願日2024-02-15
発明の名称受信装置及びプログラム
出願人日本放送協会
代理人個人,個人,個人,個人
主分類H04N 21/462 20110101AFI20250820BHJP(電気通信技術)

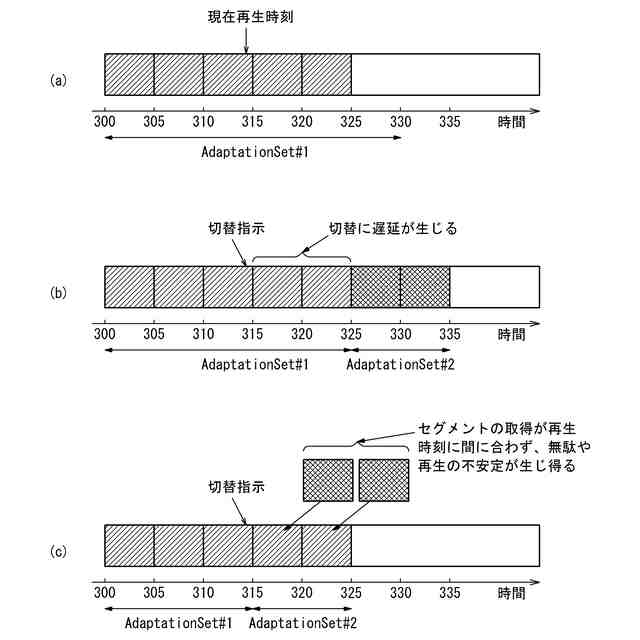

要約【課題】安定性を損なうことなく、映像の切替遅延を短縮する。

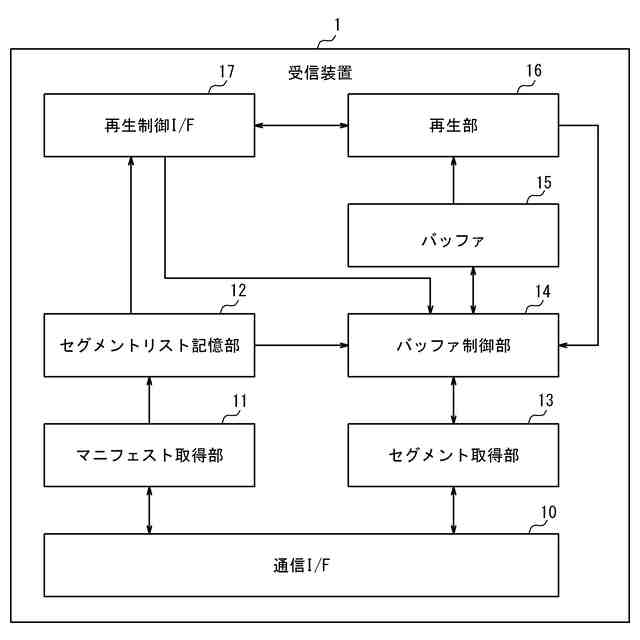

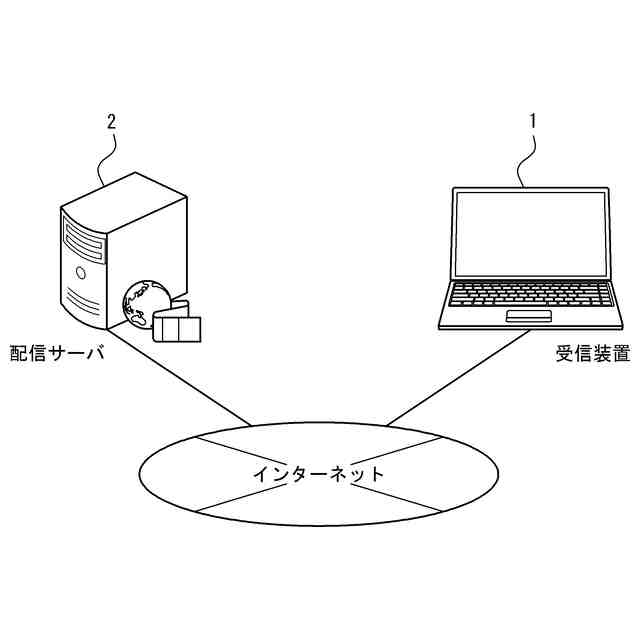

【解決手段】受信装置1は、受信したマニフェストファイルを解析し、メディア識別子ごとに前記セグメントの再生時刻及びURLを対応付けたセグメントURLリストを生成するマニフェスト取得部11と、メディアコンポーネントの切替指示を受け取ると、現在再生時刻に所定のバッファ規定値を加えたバッファ時刻を再生時刻の範囲に含むセグメントがバッファ15内に存在する場合には、セグメントURLリストから、メディアコンポーネントの切替後の切替後メディア識別子において、再生時刻の範囲にバッファ時刻を含むセグメントのURLを抽出するバッファ制御部14と、バッファ制御部14により抽出されたURLに基づいてセグメントを取得するセグメント取得部13と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
複数のメディアコンポーネントから構成されるコンテンツのセグメント及びマニフェストファイルを受信する受信装置であって、
前記マニフェストファイルには、各メディアコンポーネントの識別子であるメディア識別子と、セグメントの情報とが記述されており、
受信した前記マニフェストファイルを解析し、前記メディア識別子ごとに前記セグメントの再生時刻及びＵＲＬを対応付けたセグメントＵＲＬリストを生成するマニフェスト取得部と、

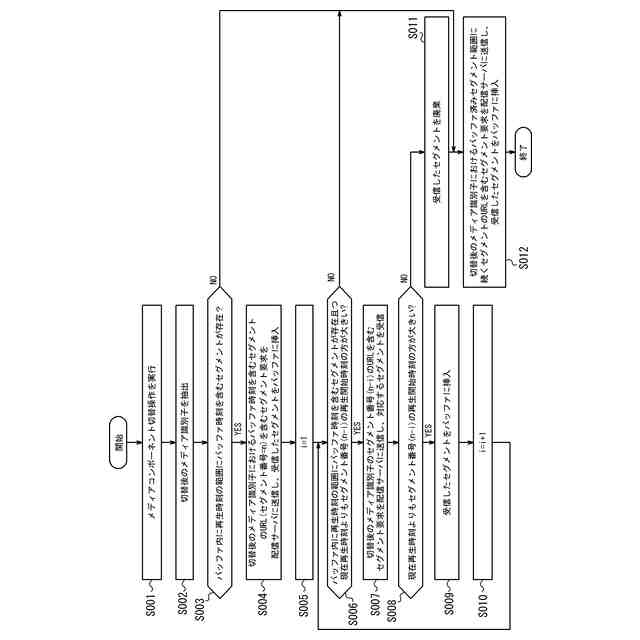

メディアコンポーネントの切替指示を受け取ると、現在再生時刻に所定のバッファ規定値を加えたバッファ時刻を再生時刻の範囲に含むセグメントがバッファ内に存在する場合には、前記セグメントＵＲＬリストから、メディアコンポーネントの切替後の切替後メディア識別子において、再生時刻の範囲に前記バッファ時刻を含むセグメントのＵＲＬを抽出するバッファ制御部と、
前記バッファ制御部により抽出された前記ＵＲＬに基づいてセグメントを取得するセグメント取得部と、
を備える受信装置。
続きを表示（約 410 文字）【請求項２】

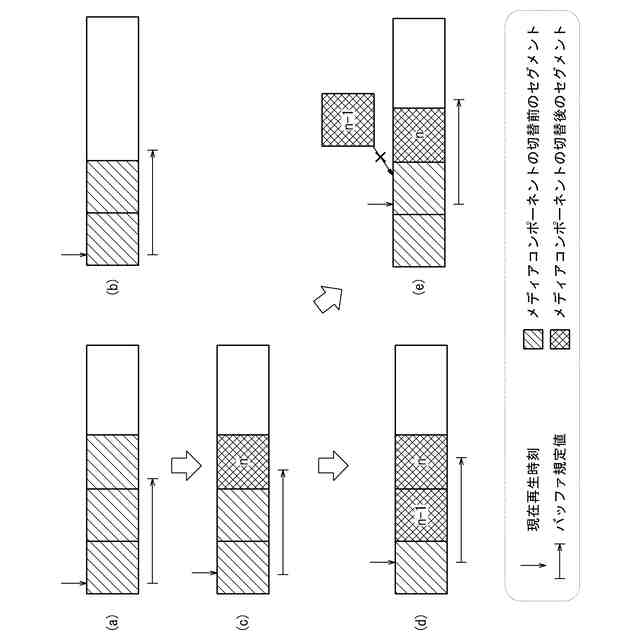

前記バッファ制御部は、前記バッファ内に、再生時刻の範囲に前記バッファ時刻を含む、前記切替後メディア識別子におけるセグメント番号ａのセグメントが存在し、且つ前記切替後メディア識別子におけるセグメント番号ｂ（ｂ＜ａ）のセグメントの再生開始時刻が現在再生時刻よりも大きい場合には、前記セグメントＵＲＬリストから、前記切替後メディア識別子において、前記セグメント番号ｂのセグメントのＵＲＬを抽出する、請求項１に記載の受信装置。
【請求項３】
前記バッファ制御部は、前記切替後メディア識別子における前記セグメント番号ｂのセグメントを取得した時に、現在再生時刻よりも該セグメントの再生開始時刻の方が大きい場合には、該セグメントを前記バッファに上書き挿入する、請求項２に記載の受信装置。
【請求項４】
コンピュータを、請求項１に記載の受信装置として機能させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、受信装置及びプログラムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
昨今のインターネットにおけるストリーミング動画配信では、汎用的なＷｅｂサーバによりＨＴＴＰプロトコルを用いてストリーミング配信する方式が主流となっている。このようなＨＴＴＰプロトコルによるストリーミング配信方式（アダプティブストリーミング）の一例としては、国際標準規格のＭＰＥＧ－ＤＡＳＨ（ＩＳＯ／ＩＥＣ２３００９－１）がある。
【０００３】
ＭＰＥＧ－ＤＡＳＨでは、Ｗｅｂサーバに、初期化セグメント、メディアセグメント、及びそれらのＵＲＬや動画コンテンツの属性を記述したマニフェストファイルを用意する。メディアセグメントは、動画コンテンツを１つ又は複数の品質（画面サイズやビットレート等のパラメータ）でエンコードしたストリームをそれぞれ数秒から数十秒程度のファイルに分割したセグメントである。初期化セグメントは、各ストリームの符号化・暗号化に関する生成パラメータ等、セグメントの提示に必要なメタデータを含む。受信装置は、マニフェストファイルから当該受信装置の画面サイズや伝送路のネットワーク帯域の状態等を考慮して、適時品質を選択して次々とセグメントを受信し、１本の動画コンテンツにつなぎ合わせて再生する（例えば、非特許文献１参照）。
【０００４】
受信装置においては、多くのデバイスで普及が進むＷｅｂブラウザを利用することにより、マルチデバイス（ＰＣ、テレビ受信機、タブレット端末等）に対応可能な視聴環境を構築することが可能である。ストリーミングの再生には、ＨＴＭＬのビデオ要素（videoタグ）の拡張機能として、Ｗ３Ｃ（World Wide Web Consortium）で標準化されたＭＳＥ（Media Source Extensions）を利用することができる（例えば、非特許文献２参照）。ＭＳＥを用いることにより、ビデオ要素はソースとしてバッファを参照することが可能となる。そのバッファへは、Javascript（登録商標）によって受信したセグメントを挿入することができるようになることから、多様なアダプティブストリーミングの視聴をＨＴＭＬ５のビデオ要素とJavascriptにより実現することが可能となる。
【０００５】

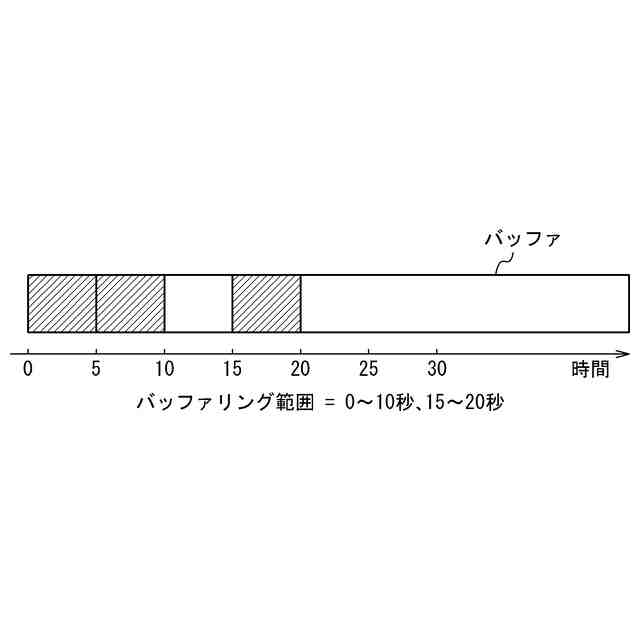

ここで、図６を参照してＭＳＥのバッファモデルについて説明する。図６は、ＭＳＥのバッファモデルの一例を示す図である。バッファ（SourceBuffer）は、セグメントの再生開始時刻及び再生継続時間（セグメント長）を対応付けてセグメントを管理する。図６では、斜線の入ったブロックがセグメントを示しており、セグメントの再生開始時刻が０秒かつ再生継続時間が５秒（０≦再生時刻ｔ＜５）、セグメントの再生開始時刻が５秒かつ再生継続時間が５秒（５≦再生時刻ｔ＜１０）、及びセグメントの再生開始時刻が１５秒かつ再生継続時間が５秒（１５≦再生時刻ｔ＜２０）の３つのセグメントがバッファに挿入されている。この時、バッファのバッファリング範囲（buffered属性）は０～１０秒、及び１５～２０秒となる。
【０００６】

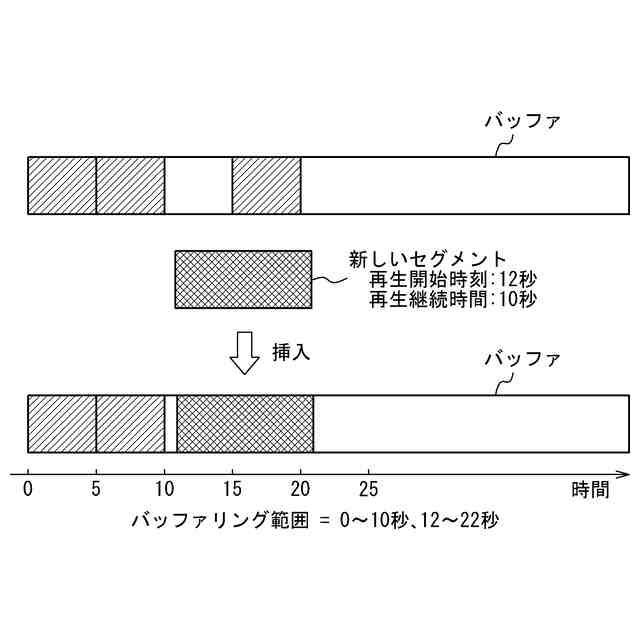

図７に示すように、既にセグメントが挿入されている範囲に、再生時刻ｔが重なる別のセグメントを挿入して上書きすることも可能である。図７では、図６に示したバッファに、新しいセグメントとして再生開始時刻が１２秒かつ再生継続時間が１０秒のセグメントを挿入した例を示している。その結果、１２秒～２２秒の範囲が新しいセグメントに差し替わるとともに、バッファリング範囲も０～１０秒、及び１２～２２秒に更新されている。
【０００７】

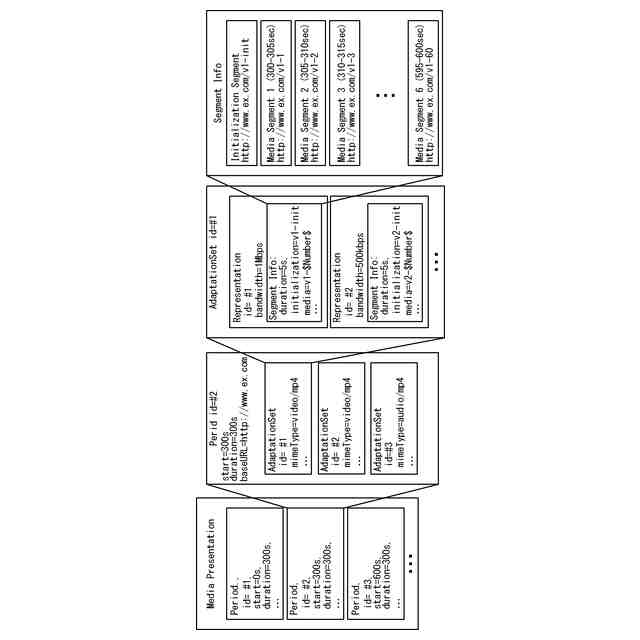

次に、図８を参照して、マニフェストファイルについて説明する。図８は、ＭＰＥＧ－ＤＡＳＨのマニフェスト（ＭＰＤ：Media Presentation Description）形式のマニフェストファイルの概念図を示す図である。動画のストリーミングサービスの提供方法として、主映像に加えて同一コンテンツでの別角度の映像を視聴可能とするなど、複数のメディアコンポーネントから所望の映像を選択し、切替えながら視聴するサービス形態（マルチアングルサービス）が考えられる。ＭＰＥＧ－ＤＡＳＨにおいては、このようなサービスを可能とするマニフェストの記述方法が定義されている。
【０００８】
ＭＰＤ形式では、Period，AdaptationSet，Representationの順に階層構造となっている。Periodは、時間方向に区切られた動画コンテンツの情報を示している。図８の例では、それぞれのコンテンツ尺（duration）が３００秒のPeriodが連結されていることを示している。Periodは１つ又は複数（図８の例では３つ）のAdaptationSetから構成される。
【０００９】
AdaptationSetはメディアコンポーネント（映像、音声、テキスト等）の情報を示しており、同じメディア形式で表現の異なる（別角度の映像や、別言語の音声など）複数のコンポーネントを含むことができる。図８の例では、映像のコンポーネント（mimeType=video/mp4）が２つ、音声のコンポーネント（mimeType=audio/mp4）が１つである。AdaptationSetに含まれる各メディアコンポーネントの情報は、Representationで示される。Representationは１つ又は複数のセグメントで構成される。
【００１０】
このようなマニフェストファイルとすることで、Periodにおいて選択されたメディアコンポーネント（AdaptationSet）を形成するセグメント（図８のInitialization Segment，Media Segment）を順次受信することが可能となるほか、メディアコンポーネントを選択し直すことにより別のメディアコンポーネントを形成するセグメントの受信に切替え、別映像を表示することが可能となる。
（【００１１】以降は省略されています）
