公開番号2025126228
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2025104442,2023131618
出願日2025-06-20,2019-09-11
発明の名称継手
出願人Next Innovation合同会社
代理人
主分類E01D 19/12 20060101AFI20250821BHJP(道路,鉄道または橋りょうの建設)
要約【課題】簡易な構造によって、取付対象部材同士を接合させるときの相対的な位置決めを含めた作業性を向上させる手段を提供する。
【解決手段】床版に配される受部材と、受部材同士を連結する連結部材とを有して一対の上記床版を連結する継手であって、上記受部材は、凹形状を成す収容部を有し、上記連結部材は、上記収容部に嵌入される一対の係合部と、該係合部間を繋ぐ架橋部とを有し、上記収容部に配置可能な介在部材を有し、上記介在部材により、前記収容部内での前記係合部の嵌入深さを規制する。
【選択図】図36

特許請求の範囲【請求項１】

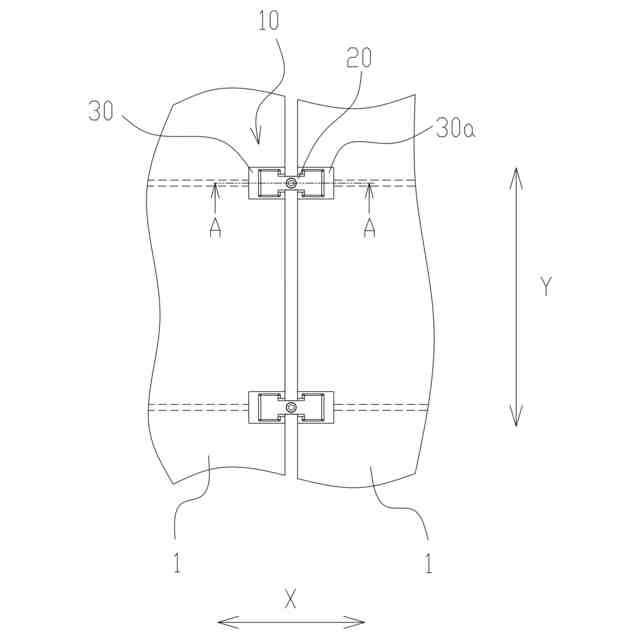

床版に配される受部材と、受部材同士を連結する連結部材とを有して一対の上記床版を連結する継手であって、

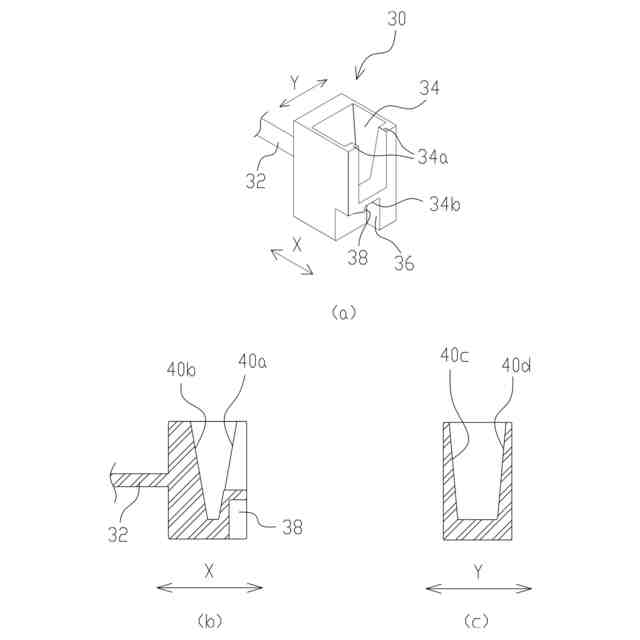

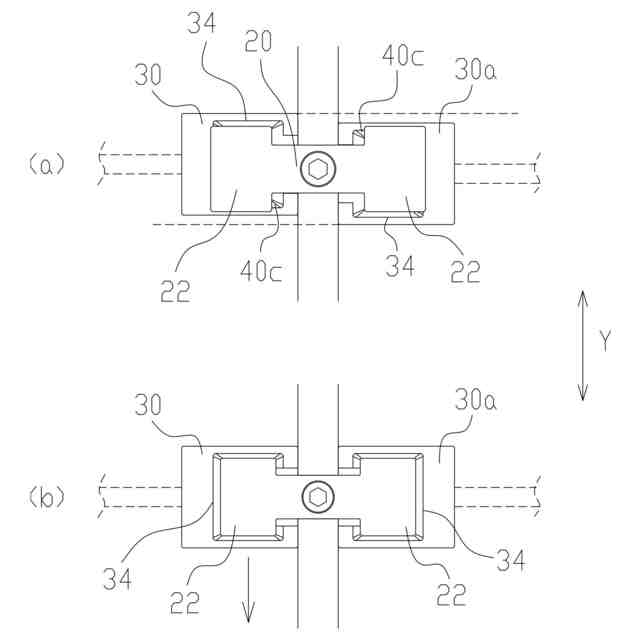

上記受部材は、凹形状を成す収容部を有し、

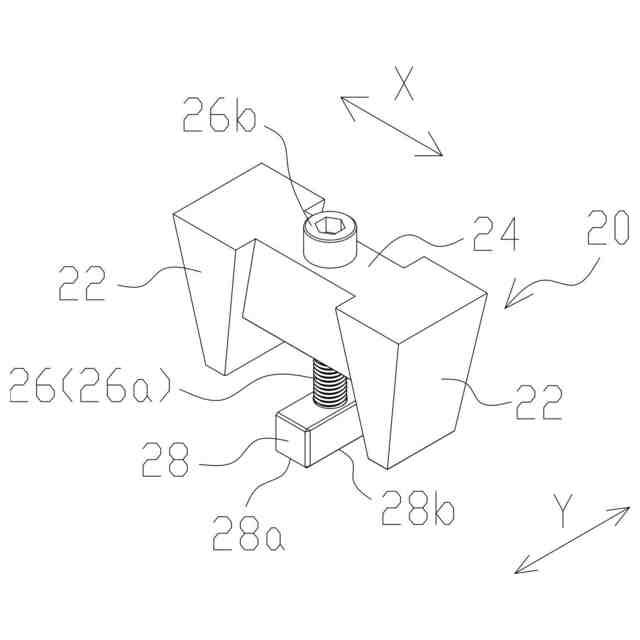

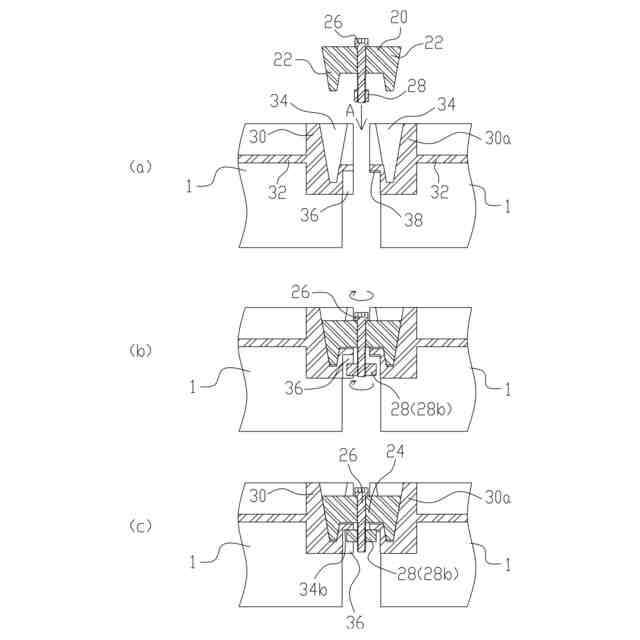

上記連結部材は、上記収容部に嵌入される一対の係合部と、該係合部間を繋ぐ架橋部とを有し、

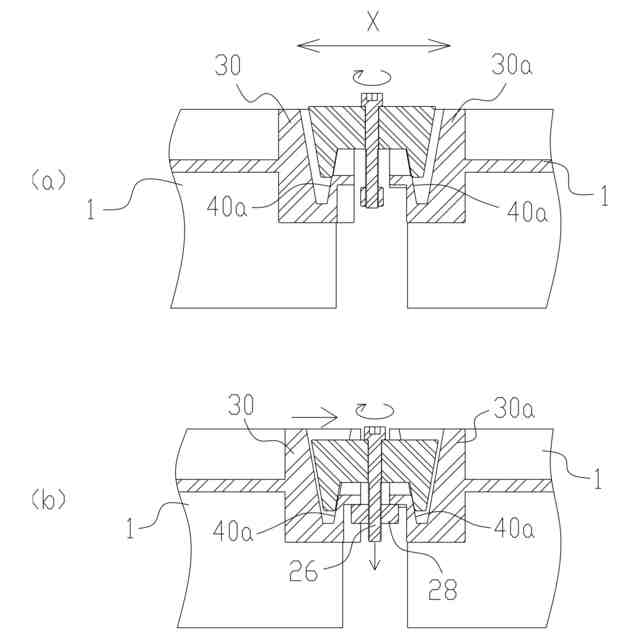

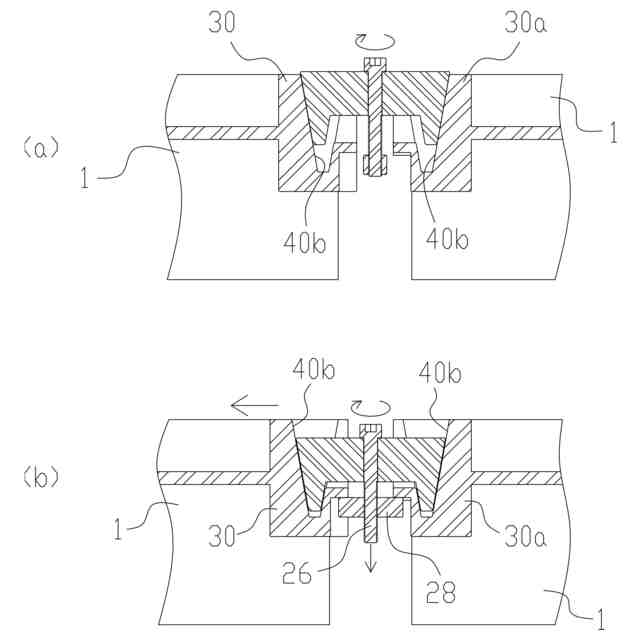

上記収容部に配置可能な介在部材を有し、
上記介在部材により、前記収容部内での前記係合部の嵌入深さを規制することを特徴とする継手。
続きを表示（約 360 文字）【請求項２】
前記介在部材は、前記収容部の奥部に配置可能であることを特徴とする請求項１に記載の継手。
【請求項３】

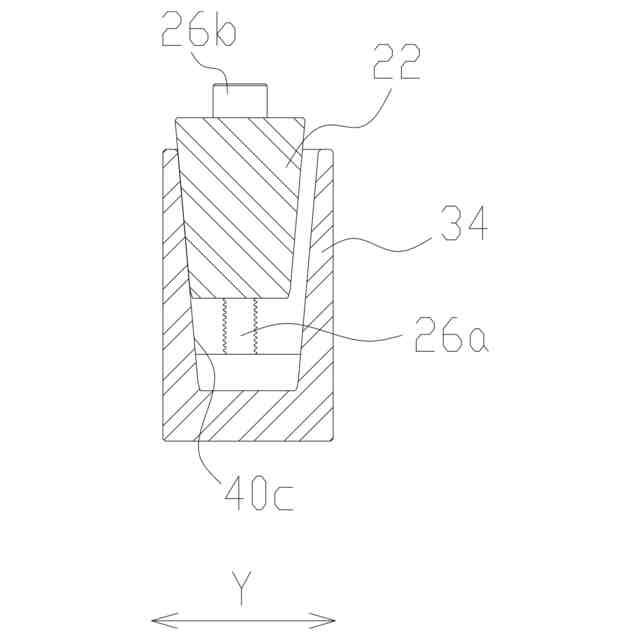

前記介在部材は、円環状を成す座金状であることを特徴とする請求項１記載の継手。
【請求項４】

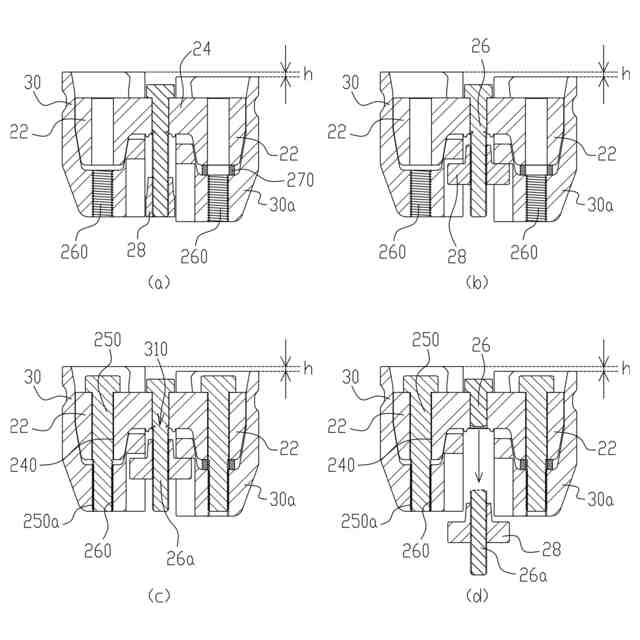

前記受部材は、収容部の底部に雌ねじ孔を有し、
前記介在部材は、上記雌ねじ孔に対して螺進し得、前記係合部の収容部への嵌入可能な深さを規制することを特徴とする請求項１記載の継手。
【請求項５】
前記係合部は、ボルトを挿通する貫通孔を有し、
前記受部材は、上記ボルトに螺合する雌ねじ孔を有し、
前記係合部は、上記貫通孔に挿通される上記ボルトを上記雌ねじ孔に螺合することで、前記受部材に固定されることを特徴とする請求項１記載の継手。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の部材を接合する継手等に関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、ビル建物、住宅家屋を含む建築物や橋梁、セグメント、プレキャスト製品等の構造物、家具等において、部材同士を接合することで建築物、構造物、家具等が構成されている。部材同士を接合する方法、例えば橋梁のプレキャスト床版同士の接合方法としては、ループ鉄筋を用いた方法（例えば、特許文献１参照）が知られている。
また、床版同士を接合する面に凸部或いは凹部を設けて一方の床版の凸部を他方の床版の凹部内に配置させ、床版同士を接合する方法（例えば、特許文献２参照）が知られている。
また、他の部材同士を接合する方法として、一対の部材の各々の側面からＣ型継手金具を突出させて、該Ｃ型継手金具の被嵌合凹部内にＨ型継手金具の嵌合部を配置させる所謂コッター継手（例えば、特許文献３参照）が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－３０３５３８号公報
特許第５８７９４５２号
特許第５７８７９６５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した特許文献１に記載された方法は、現地での鉄筋の曲げ加工、ループ鉄筋の輪の中にワイヤーを挿通させた後、コンクリートの打設を行うので、プレキャスト床版の設置工事に長い作業時間を要していた。また鉄筋のループ形状の曲げ内半径がある程度決定されるので、プレキャスト床版の版厚を薄くすることができず、所定の計画高に適用できないことや、プレキャスト床版の重量が増加するために反力や応力が増加し、下部構造等に対して構造的に不利となる等の問題がある。
【０００５】
また、特許文献２に記載された方法では、部材同士が充填材を介して付着しているが、床版に橋軸方向の応力を作用させるような鋼棒或いはプレストレスが導入されておらず、温度変化による床版の伸縮の影響で床版間に隙間が生じることや、床版が橋軸直交方向に位置ずれする虞があり、接合した状態を維持できないという問題がある。
【０００６】
また、特許文献３に記載された方法では、一対の部材が所定位置に配置されているときに各Ｃ型継手金具の被嵌合凹部内にＨ型継手金具の嵌合部が嵌合可能となり、これによって初めてボルトでＣ型継手金具とＨ型継手金具とが固定可能となる。従って、部材同士が所定位置から外れていると、Ｈ型継手金具の嵌合部を両Ｃ型継手金具の被嵌合凹部内に嵌合させ、ボルトで固定することができないという問題がある。また、特許文献３に記載のコッター継手では、Ｃ型継手金具に対するＨ型継手金具の嵌合操作による部材同士の位置決め動作をさせることが出来ないため、部材同士の接合作業の際には誤差の無い部材同士の位置決め作業を行う必要がある。なお、部材が橋梁に用いるプレキャスト床版等である場合は、複数のチェーンブロックをプレキャスト床版に掛けて橋梁の橋軸に沿った方向、橋軸に直交する方向、高さ方向の位置合わせや、橋面に対する傾斜の修正等の姿勢の調整作業が非常に困難となり作業時間が長くなってしまい、作業性が非常に悪くなるという問題がある。
また、仮にＨ型継手金具の両嵌合部とＣ型継手金具とを締結するボルトの締結力を利用して、部材同士の位置決め作業を行った場合、即ち、部材同士の位置が僅かにずれ且つＣ型継手金具の嵌合凹部にＨ型継手金具の嵌合部が中途位置まで入った状態で、強引に各ボルトを締付け嵌合部が嵌合凹部内に嵌るようにＨ型継手金具をボルトの軸力で押し込みながら、Ｃ型継手金具と共に部材の位置合わせを行おうとした場合、ボルトを正確に締付けることができないという問題がある。即ち、各ボルトを同時に同程度の速度（又はトルク）で締付けていくことは極めて困難で、実際には片側ずつ徐々に締めている。ところがこの作業は容易ではなく作業者の感覚や技能による影響が非常に大きく、作業者によって固定状態が変わるという問題がある。具体的には、ボルトを片側ずつ締めると、Ｈ型継手金具は、締めた側が沈み込み、その反対側が相対的に浮き上がった様になって傾斜することになる。その結果、Ｈ型継手金具は、本来のあるべき位置であるべき姿勢で固定すべきところ、異なる位置で傾斜姿勢で固定されることになり得る。これは、締結力に異常を来たす上、疲労強度をも低下させ、目地圧縮力に対しても意図しない不具合をもたらし得ることになり、このことからも察せられる通り、Ｈ型継手金具は、常にその水平の姿勢が傾かないように設置されて固定されることが望まれる。
【０００７】
本発明は、上記問題点に鑑みて本発明者の鋭意研究により成されたものであり、簡易な構造によって、取付対象部材同士を接合させるときの相対的な位置決めを含めた作業性を向上させる手段を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の継手は、床版に配される受部材と、受部材同士を連結する連結部材とを有して一対の上記床版を連結する継手であって、上記受部材は、凹形状を成す収容部を有し、上記連結部材は、上記収容部に嵌入される一対の係合部と、該係合部間を繋ぐ架橋部とを有し、上記収容部に配置可能な介在部材を有し、上記介在部材により、前記収容部内での前記係合部の嵌入深さを規制することを特徴とする。
【０００９】
また、本発明の継手は、前記介在部材は、前記収容部の奥部に配置可能であることを特徴とする。
【００１０】
また、本発明の継手は、前記介在部材は、円環状を成す座金状であることを特徴とする。
（【００１１】以降は省略されています）
