公開番号2025127052
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023540
出願日2024-02-20
発明の名称電気機器
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人,個人
主分類H05K 7/20 20060101AFI20250825BHJP(他に分類されない電気技術)
要約【課題】電気機器内の発熱部品の放熱性をさらに向上させることを目的とする。
【解決手段】電気機器10は、開口22hを有する筐体本体22と、基板42と、基板に実装される発熱部品44とを含む実装基板40と、発熱部品上に位置する熱伝導部材18とを備える。筐体本体が放熱対象面22bfを有し、実装基板が筐体本体内に収容された状態で、発熱部品と放熱対象面との間に熱伝導部材が挟込まれる。筐体本体22が、開口側から筐体本体の奥側に向けて基板をガイドするガイド部24を含み、ガイド部は、基板が開口側から筐体本体の奥側にむかうにつれて、放熱対象面に直交する方向における放熱対象面と発熱部品との距離を小さくするように、基板をガイドする。
【選択図】図3
特許請求の範囲【請求項１】
開口を有する筐体本体と、
基板と、前記基板に実装される発熱部品とを含む実装基板と、
前記発熱部品上に位置する熱伝導部材と、
を備え、
前記筐体本体が放熱対象面を有し、
前記実装基板が前記筐体本体内に収容された状態で、前記発熱部品と前記放熱対象面との間に前記熱伝導部材が挟込まれ、
前記筐体本体が、前記開口側から前記筐体本体の奥側に向けて前記基板をガイドするガイド部を含み、
前記ガイド部は、前記基板が前記開口側から前記筐体本体の奥側にむかうにつれて、前記放熱対象面に直交する方向における前記放熱対象面と前記発熱部品との距離を小さくするように、前記基板をガイドする、電気機器。
続きを表示（約 920 文字）【請求項２】
請求項１に記載の電気機器であって、
前記筐体本体は、前記筐体本体の奥側に位置する奥側支持面を有し、
前記奥側支持面は、前記放熱対象面に直交する方向において前記放熱対象面側を向くと共に、前記放熱対象面に対して平行である、電気機器。
【請求項３】
請求項１または請求項２に記載の電気機器であって、
前記筐体本体は、前記筐体本体の奥側で、前記基板のうちの奥側端部が圧入される圧入支持部を有する、電気機器。
【請求項４】
請求項１または請求項２に記載の電気機器であって、
前記ガイド部は、前記放熱対象面に直交する方向において前記放熱対象面側を向くと共に、前記開口側から前記筐体本体の奥側に向かうにつれて、前記放熱対象面に直交する方向における前記放熱対象面に対する距離が徐々に小さくなる、ガイド斜面を有する、電気機器。
【請求項５】
請求項４に記載の電気機器であって、
前記ガイド部は、前記ガイド斜面に対向する反対ガイド面を有し、
前記ガイド斜面と前記反対ガイド面との間隔が、前記筐体本体の奥側より前記開口側で大きい、電気機器。
【請求項６】
請求項１または請求項２に記載の電気機器であって、
前記実装基板が前記筐体本体内に奥まで収容された状態で、前記基板のうち前記放熱対象面とは反対側の裏面を、前記開口側から支持する開口側支持部材をさらに備える、電気機器。
【請求項７】
請求項６に記載の電気機器であって、
前記開口側支持部材は、前記開口を塞ぐ蓋である、電気機器。
【請求項８】
請求項７に記載の電気機器であって、
前記蓋は、前記基板の前記裏面を支持する裏面支持面と、前記裏面支持面から前記筐体本体の奥側に向かうにつれて前記裏面から離れる蓋側ガイド面とを有する、電気機器。
【請求項９】
請求項１または請求項２に記載の電気機器であって、
前記筐体本体は、前記放熱対象面が広がる領域で部分的に開口する確認用窓部を有する、電気機器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電気機器に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１は、電子部品が設けられた回路基板と、回路基板収容する筐体と、を備え、筐体が、第１の方向に流れる空気流れを取り込む第１の開口部と、前記第１の方向に垂直な第２の方向に流れる空気流れを取り込む第２の開口部とを備える車載用制御装置を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１４３２３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここにおいて、電気機器内の発熱部品の放熱性をさらに向上させることが望まれている。
【０００５】
そこで、本開示は、電気機器内の発熱部品の放熱性をさらに向上させることを目的とする。
【課題を解決するための手段】
【０００６】
本開示の電気機器は、開口を有する筐体本体と、基板と、前記基板に実装される発熱部品とを含む実装基板と、前記発熱部品上に位置する熱伝導部材と、を備え、前記筐体本体が放熱対象面を有し、前記実装基板が前記筐体本体内に収容された状態で、前記発熱部品と前記放熱対象面との間に前記熱伝導部材が挟込まれ、前記筐体本体が、前記開口側から前記筐体本体の奥側に向けて前記基板をガイドするガイド部を含み、前記ガイド部は、前記基板が前記開口側から前記筐体本体の奥側にむかうにつれて、前記放熱対象面に直交する方向における前記放熱対象面と前記発熱部品との距離を小さくするように、前記基板をガイドする、電気機器である。
【発明の効果】
【０００７】
本開示によれば、電気機器内の発熱部品の放熱性をさらに向上できる。
【図面の簡単な説明】
【０００８】

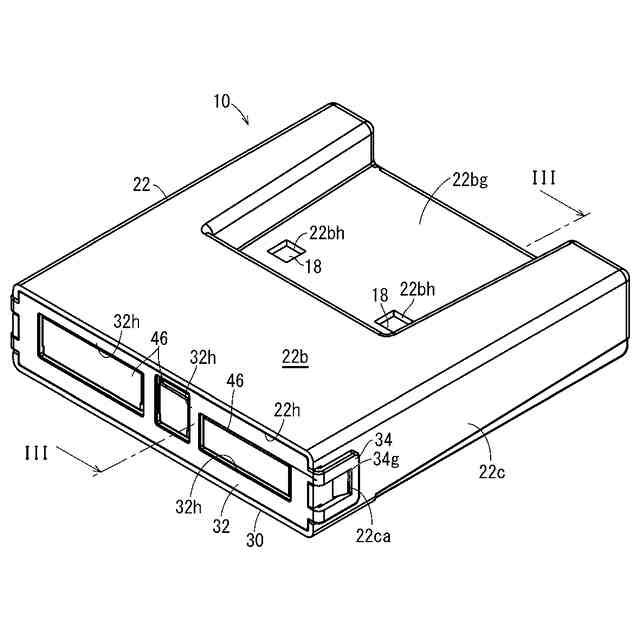

図１は実施形態に係る電気機器を示す斜視図である。

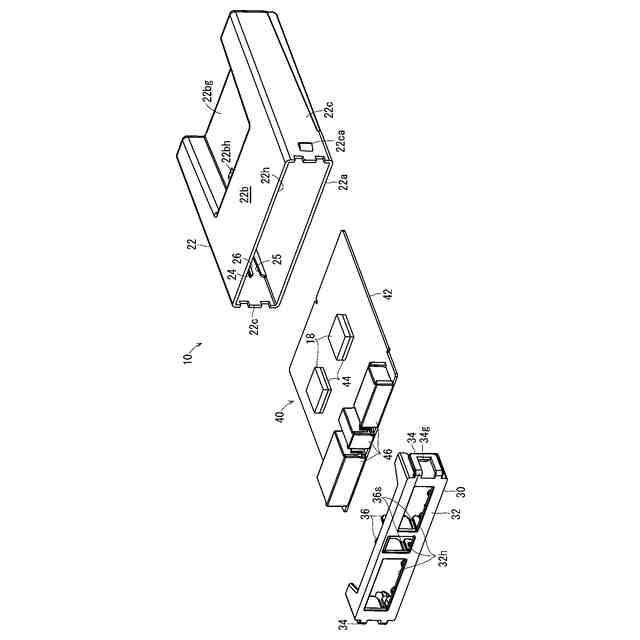

図２は電気機器を示す分解斜視図である。

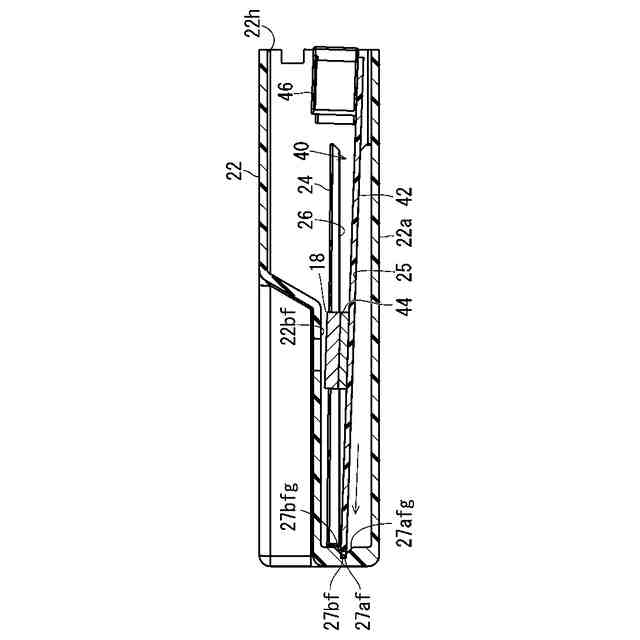

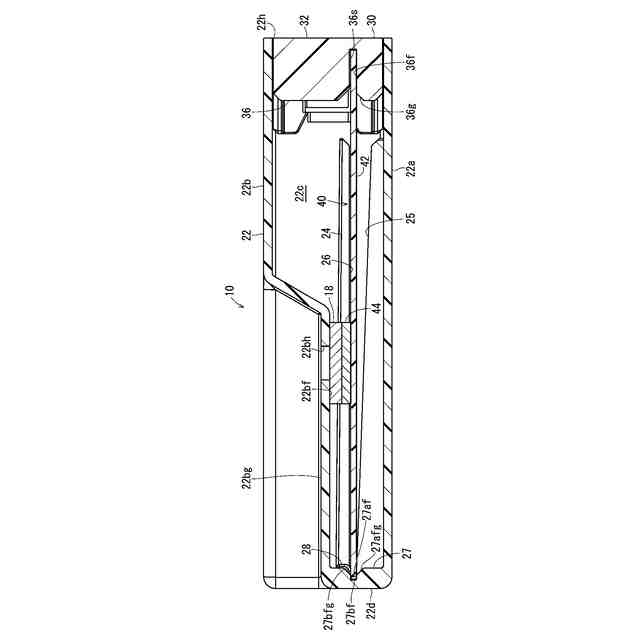

図３は図１のＩＩＩ－ＩＩＩ線断面図である。
図４は筐体本体の内部を示す斜視図である。

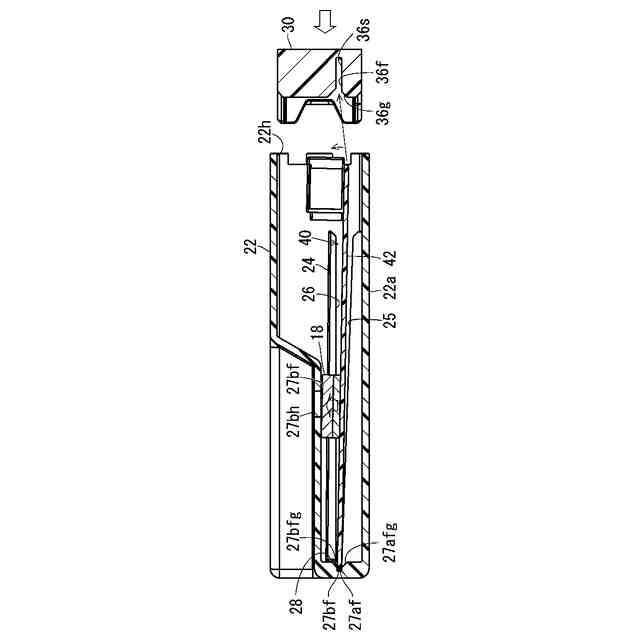

図５は電気機器の製造途中状態を示す断面図である。

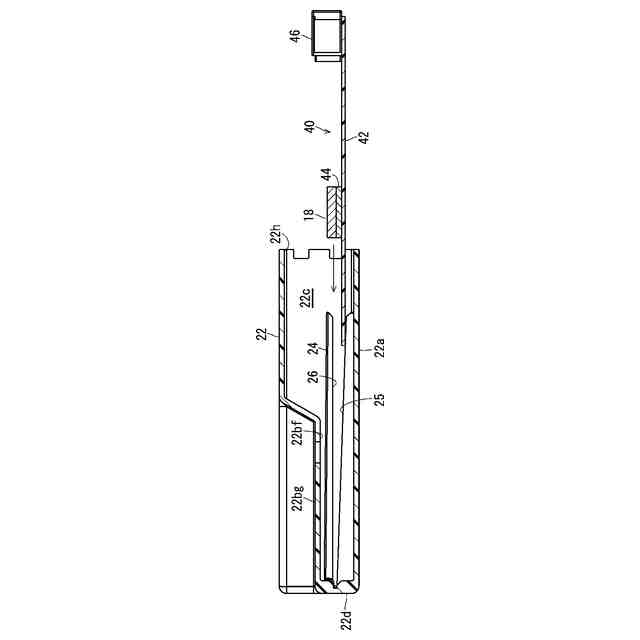

図６は電気機器の他の製造途中状態を示す断面図である。
図７は電気機器のさらに他の製造途中状態を示す断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示の電気機器は、次の通りである。
（【００１１】以降は省略されています）
