公開番号2025128865
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025835
出願日2024-02-22
発明の名称回転子、電動機、圧縮機、送風機、及び冷凍装置
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類H02K 19/14 20060101AFI20250827BHJP(電力の発電,変換,配電)
要約【課題】導電体に生じる渦電流に起因する損失を抑制できる回転子を提供する。
【解決手段】回転子(12)は、回転子コア(13)と第1フラックスバリア(31)と第1導電体(51)とを備える。回転子コア(13)は、回転軸(11)の軸心を中心とする円弧形状の第1外周面(21)と、第1外周面(21)よりも径方向内側に位置し且つ軸心を中心とする円弧形状の第2外周面(22)とを有する。第1フラックスバリア(31)は、回転子コア(13)を軸方向に貫通する。第1フラックスバリア(31)は、軸心を中心とし且つ第2外周面(22)に沿って延びる円弧形状の第1空隙部(31a)と、第1空隙部(31a)の端部から第1外周面(21)に向かって直線状に延びる第2空隙部(31b)とを含む。第1導電体(51)は、第1空隙部(31a)に配置される。

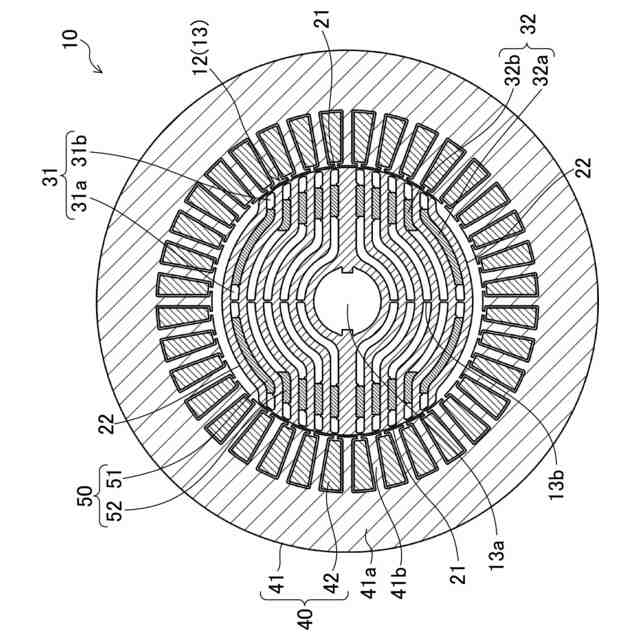

【選択図】図2
特許請求の範囲【請求項１】
回転軸（11）の軸心周りに回転自在に構成された回転子（12）であって、
前記回転軸（11）の軸心を中心とする円弧形状の第１外周面（21）と、前記第１外周面（21）よりも径方向内側に位置し且つ前記軸心を中心とする円弧形状の第２外周面（22）とを有する回転子コア（13）と、
前記回転子コア（13）を軸方向に貫通する第１フラックスバリア（31）と、
第１導電体（51）と
を備え、
前記第１フラックスバリア（31）は、前記軸心を中心とし且つ前記第２外周面（22）に沿って延びる円弧形状の第１空隙部（31a）と、前記第１空隙部（31a）の端部から前記第１外周面（21）に向かって直線状に延びる第２空隙部（31b）とを含み、
前記第１導電体（51）は、前記第１空隙部（31a）に配置される
回転子。
続きを表示（約 690 文字）【請求項２】
請求項１の回転子において、
前記回転子コア（13）を軸方向に貫通する第２フラックスバリア（32）と、
第２導電体（52）と
をさらに備え、
前記第２フラックスバリア（32）は、前記軸心を中心とし且つ前記第２外周面（22）に沿って前記第１空隙部（31a）と並んで延びる円弧形状の第３空隙部（32a）と、前記第３空隙部（32a）の端部から前記第１外周面（21）に向かって前記第２空隙部（31b）と並んで直線状に延びる第４空隙部（32b）とを含み、
前記第３空隙部（32a）は、前記第１空隙部（31a）よりも径方向内側に位置し、
前記第２導電体（52）は、前記第４空隙部（32b）に配置される
回転子。
【請求項３】
請求項２の回転子において、
前記第１導電体（51）は、前記第２外周面（22）よりも径方向内側に配置され、
前記第２導電体（52）は、前記第２外周面（22）よりも径方向内側に配置され、
前記第１空隙部（31a）の円弧形状を同じ曲率で延長した曲線を仮想的に引いた時に、前記第２導電体（52）は前記曲線と重なる位置に配置される
回転子。
【請求項４】
請求項１～３のいずれか１項の回転子（12）を備える電動機。
【請求項５】

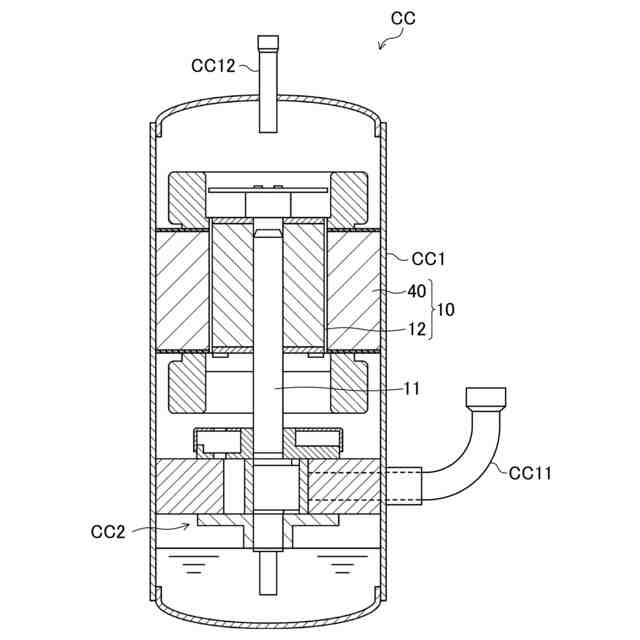

請求項４の電動機（10）を備える圧縮機。
【請求項６】
請求項４の電動機（10）を備える送風機。
【請求項７】

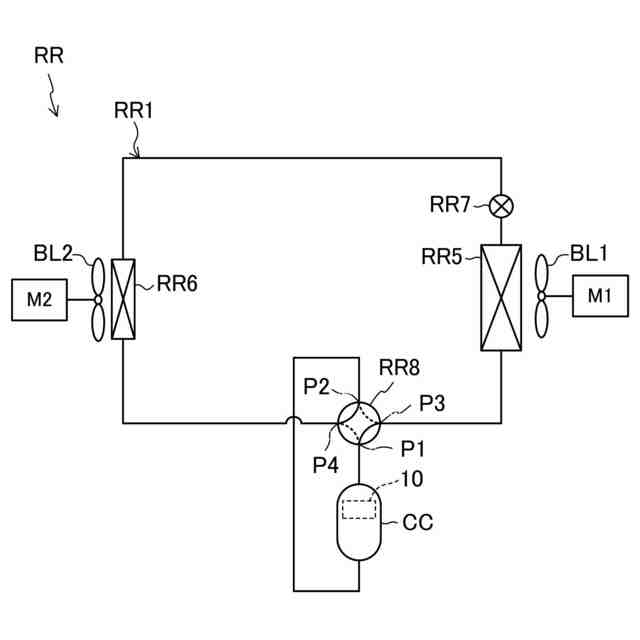

請求項４の電動機（10）を備える冷凍装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、回転子、電動機、圧縮機、送風機、及び冷凍装置に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

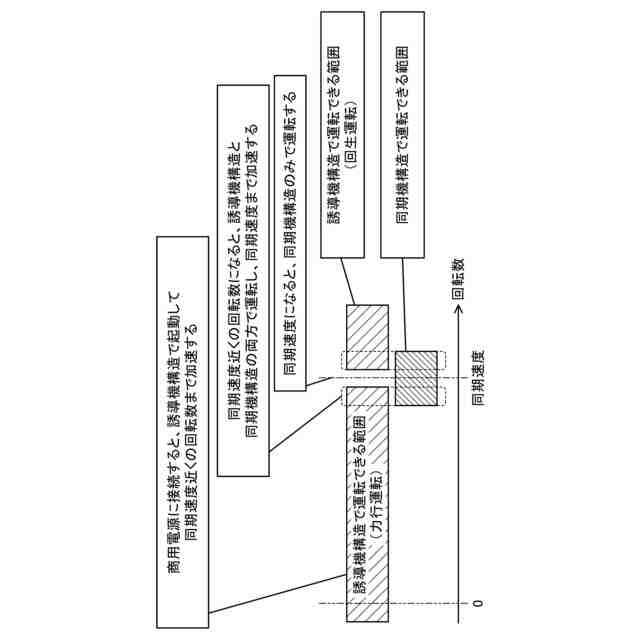

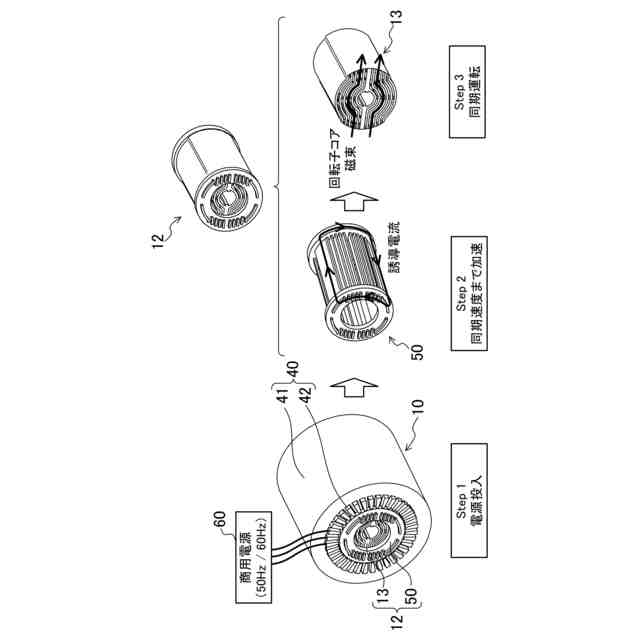

特許文献１には、自己始動型シンクロナスリラクタンスモータが開示されている。自己始動型シンクロナスリラクタンスモータは、誘導モータの特徴とリラクタンスモータの特徴とを兼ね備える。自己始動型シンクロナスリラクタンスモータは、かご型誘導によってトルクを生成して始動することができるため、商用電源によって起動可能であると共に、リラクタンストルクの生成により定速運転を実現可能である。
【先行技術文献】
【特許文献】
【０００３】
特表２０２２－５３７０８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１の回転子構造では、回転子コアの外周部の溝に導電材料を充填してかご型構造を形成しているため、渦電流に起因する損失が生じる。
【０００５】
本開示の目的は、導電体に生じる渦電流に起因する損失を抑制できる回転子を提供することにある。
【課題を解決するための手段】
【０００６】

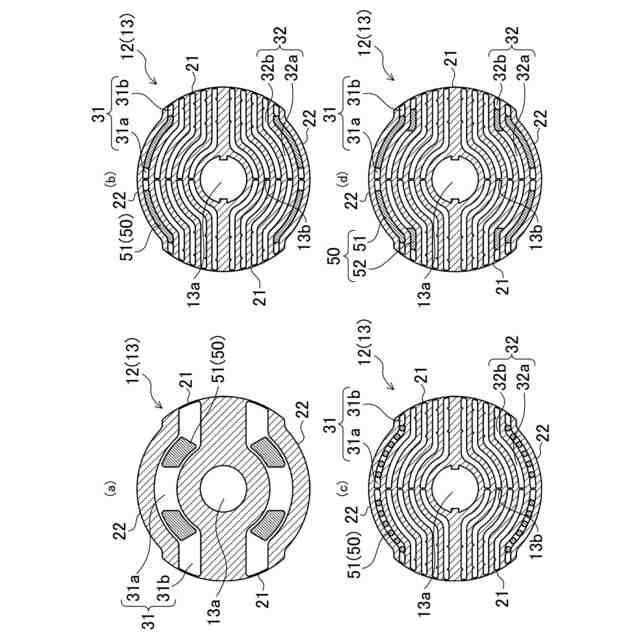

本開示の第１の態様は、回転軸（11）の軸心周りに回転自在に構成された回転子（12）である。前記回転子（12）は、回転子コア（13）と、第１フラックスバリア（31）と、第１導電体（51）とを備える。前記回転子コア（13）は、前記回転軸（11）の軸心を中心とする円弧形状の第１外周面（21）と、前記第１外周面（21）よりも径方向内側に位置し且つ前記軸心を中心とする円弧形状の第２外周面（22）とを有する。前記第１フラックスバリア（31）は、前記回転子コア（13）を軸方向に貫通する。前記第１フラックスバリア（31）は、前記軸心を中心とし且つ前記第２外周面（22）に沿って延びる円弧形状の第１空隙部（31a）と、前記第１空隙部（31a）の端部から前記第１外周面（21）に向かって直線状に延びる第２空隙部（31b）とを含む。前記第１導電体（51）は、前記第１空隙部（31a）に配置される。
【０００７】
第１の態様では、回転子コア（13）の外周の凹みである第２外周面（22）の内周側に、第１フラックスバリア（31）の第１空隙部（31a）を設け、第１空隙部（31a）に第１導電体（51）を配置する。このため、第１導電体（51）に生じる渦電流に起因する損失を抑制することができる。
【０００８】
本開示の第２の態様は、第１の態様において、前記回転子コア（13）を軸方向に貫通する第２フラックスバリア（32）と、第２導電体（52）とをさらに備える。前記第２フラックスバリア（32）は、前記軸心を中心とし且つ前記第２外周面（22）に沿って前記第１空隙部（31a）と並んで延びる円弧形状の第３空隙部（32a）と、前記第３空隙部（32a）の端部から前記第１外周面（21）に向かって前記第２空隙部（31b）と並んで直線状に延びる第４空隙部（32b）とを含む。前記第３空隙部（32a）は、前記第１空隙部（31a）よりも径方向内側に位置する。前記第２導電体（52）は、前記第４空隙部（32b）に配置される。
【０００９】
第２の態様では、第１フラックスバリア（31）の第１空隙部（31a）に配置される第１導電体（51）に加えて、第２フラックスバリア（32）の第４空隙部（32b）に第２導電体（52）が配置される。このため、かご型誘導によって生じるトルクを大きくすることができる。従って、始動トルクも大きくすることができる。
【００１０】
本開示の第３の態様は、第２の態様において、前記第１導電体（51）は、前記第２外周面（22）よりも径方向内側に配置される。前記第２導電体（52）は、前記第２外周面（22）よりも径方向内側に配置される。前記第１空隙部（31a）の円弧形状を同じ曲率で延長した曲線を仮想的に引いた時に、前記第２導電体（52）は前記曲線と重なる位置に配置される。
（【００１１】以降は省略されています）
